在现代工业生产、科学研究以及艺术创作等诸多领域，对物体表面形态的精确测量与分析至关重要。然而，实际测量获取的表面数据往往受到各种噪声的干扰，例如传感器误差、环境振动、材料微观结构等，这些噪声会模糊表面细节，掩盖真实特征，从而影响后续的数据处理与分析。表面过滤技术作为一种有效的数据预处理手段，旨在去除或减弱这些噪声，恢复或增强表面的固有特征。在众多过滤方法中，高斯滤波器凭借其在空间域和频率域的优良特性，被广泛应用于二维图像处理中，并已成功拓展至三维表面数据的处理。本文旨在深入研究使用高斯滤波器对表面开放轮廓进行过滤的应用，探讨其原理、实现方法、效果评估以及潜在的改进方向。

高斯滤波原理

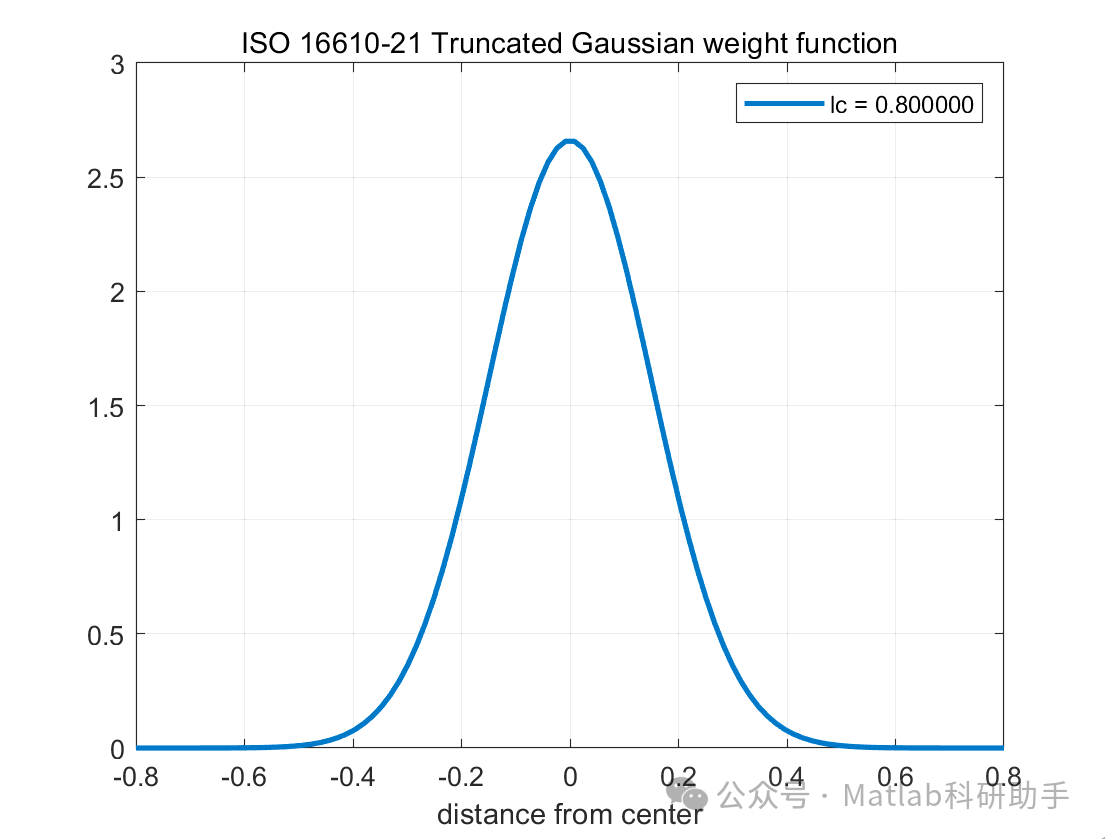

高斯滤波是一种线性平滑滤波，其核心是利用高斯函数作为权重函数。

在高斯滤波过程中，对于每一个数据点，其新的数值是通过其邻域内数据点的加权平均得到的，权重由这些数据点与中心点的空间距离通过高斯函数计算得出。换言之，距离中心点越近的数据点，其权重越大，对中心点的新数值影响越大；距离越远的数据点，权重越小，影响越小。这种加权平均的方式能够有效地抑制随机噪声，同时在一定程度上保留表面的整体趋势。

表面开放轮廓的特点与滤波需求

本文研究的重点是表面开放轮廓。与闭合轮廓（如孔、岛屿）不同，开放轮廓是指延伸到表面边界或没有形成封闭区域的轮廓，例如台阶、凹槽、脊线等。这些开放轮廓往往代表着表面的重要功能特征，例如密封边界、加工轨迹、应力集中区域等。对这些开放轮廓进行准确识别和分析，对于产品质量控制、性能评估以及失效分析具有重要意义。

表面开放轮廓的滤波需求主要体现在以下几个方面：

去噪平滑：
去除测量过程中引入的随机噪声，使轮廓线条更加清晰、平滑。
特征保留：
在去噪的同时，最大程度地保留开放轮廓的真实形状、位置和高度等特征，避免过度平滑导致特征丢失。
边界处理：
开放轮廓的特点在于其与表面边界相接，滤波过程中需要特别注意边界区域的处理，避免边界效应引入新的误差。

使用高斯滤波器对表面开放轮廓进行过滤

将高斯滤波应用于表面开放轮廓过滤，需要将二维的高斯滤波概念扩展到三维表面数据。

具体实现步骤如下：

构建滤波核：
根据设定的标准差 σσ，构建一个二维高斯核（Kernel）。
卷积运算：
将构建好的高斯核与表面高度图进行卷积运算。卷积运算的本质是滑动高斯核在高度图上移动，并在每个位置计算核内元素与对应高度图元素的乘积之和，作为中心点的新高度值。

高斯滤波参数的选择

高斯滤波器最重要的参数是标准差 σσ。σσ 的选择直接影响滤波效果。较小的 σσ 会保留更多细节，但去噪效果较弱；较大的 σσ 会提供更好的去噪效果，但可能导致细节模糊甚至丢失。选择合适的 σσ 通常需要根据具体的应用场景和对噪声水平、特征保留程度的要求进行权衡。经验法、频谱分析法或基于模型的方法都可以用来指导 σσ 的选择。

边界处理

由于开放轮廓与表面边界相接，在进行卷积运算时，高斯核可能会超出表面边界。对于这些区域，需要采取适当的边界处理方法。常见的边界处理方法包括：

零填充（Zero Padding）：
在表面边界外填充零。这种方法简单易行，但可能在边界处引入人为的低值区域，影响滤波效果。
重复填充（Replicate Padding）：
重复边界上的数据点。这种方法可以一定程度上缓解零填充的问题，但可能在边界处产生阶梯状效应。
镜像填充（Mirror Padding）：
将表面边界内的数据点镜像到边界外。这种方法通常能够提供较好的边界处理效果，尤其适用于周期性纹理的表面。
边界外推（Extrapolation）：
根据边界附近的数据点，对外围数据进行预测。这种方法比较复杂，但可能获得更平滑的边界过渡。

针对表面开放轮廓，选择合适的边界处理方法至关重要，因为它直接影响着轮廓在边界处的平滑度和特征保留。

效果评估

对高斯滤波效果的评估可以从以下几个方面进行：

视觉评估：
直接观察滤波前后的表面图像或三维模型，判断噪声是否得到有效去除，轮廓是否变得平滑。
定量评估：
- 噪声水平：
  通过计算滤波前后表面高度的标准差或均方根误差来量化噪声的降低程度。
- 特征保留：
  对于已知的开放轮廓，可以通过测量滤波前后轮廓的几何参数（如宽度、深度、曲率）的变化来评估特征保留程度。也可以通过计算滤波前后轮廓与原始轮廓的相似度度量（如豪斯多夫距离）来评估。
- 轮廓提取准确性：
  将滤波后的表面数据用于轮廓提取，比较提取出的轮廓与真实轮廓的匹配程度。
频域分析：

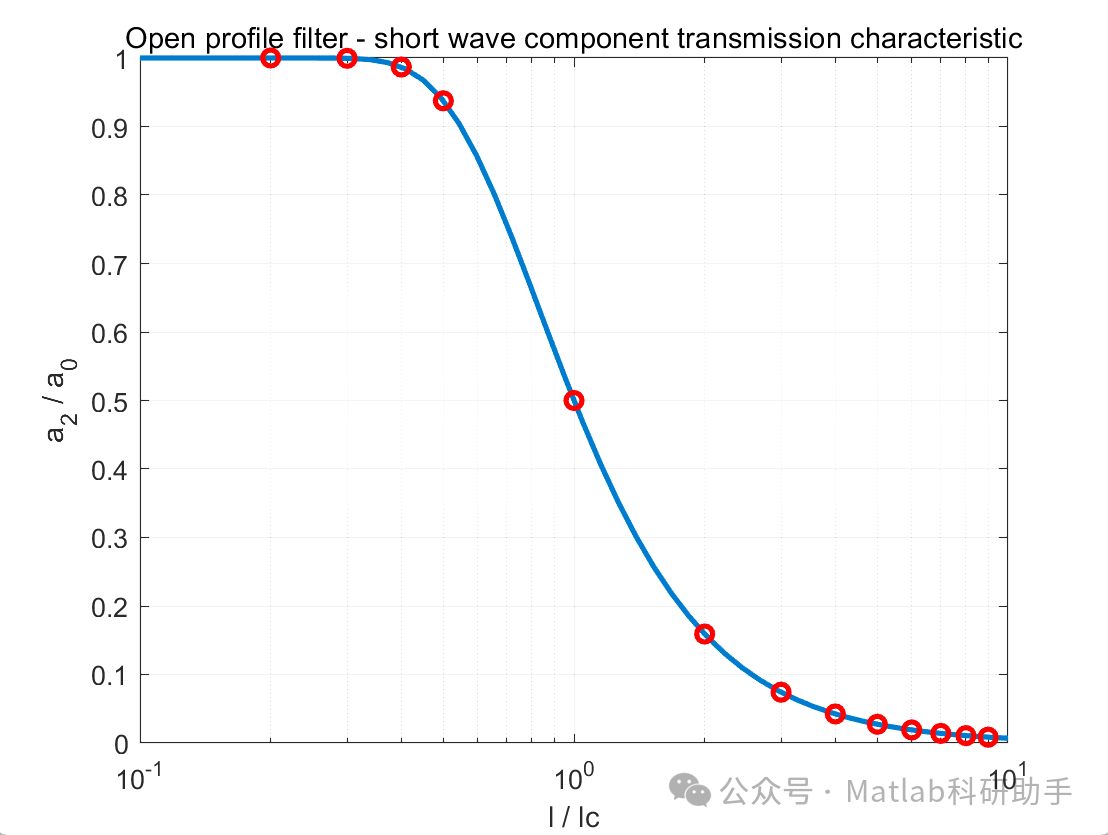

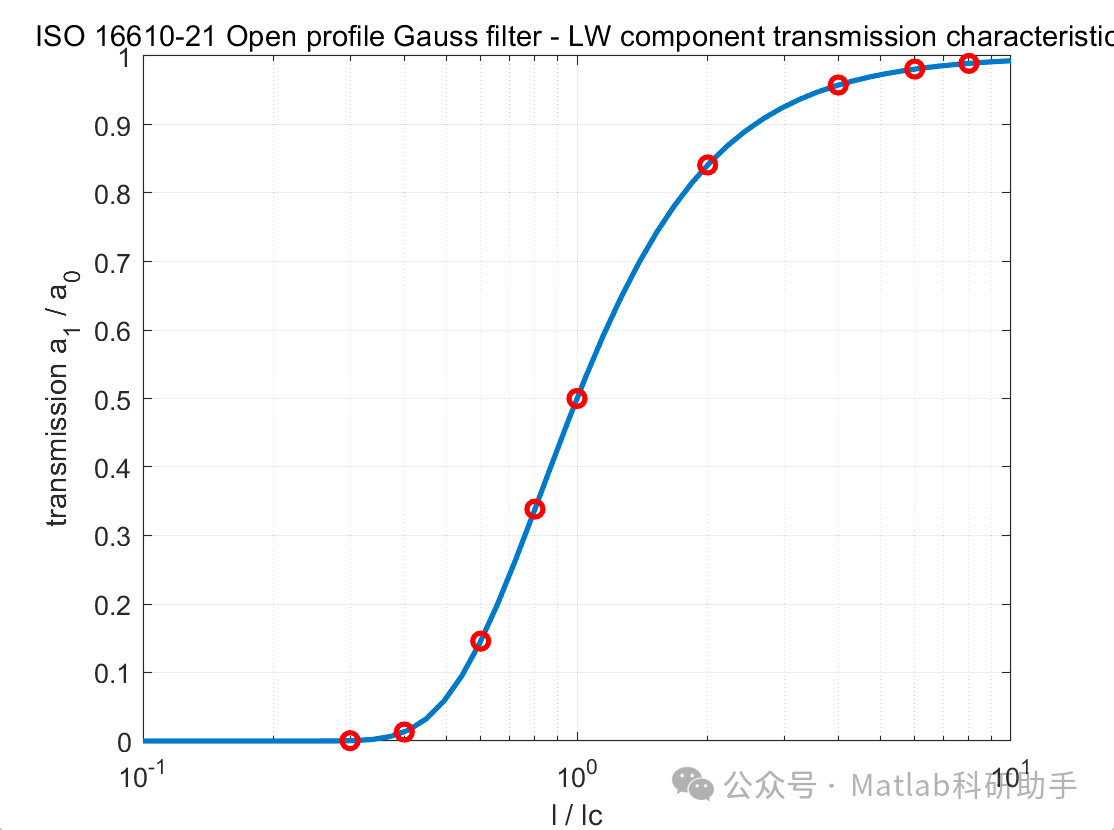

对滤波前后的表面数据进行傅里叶变换，比较其频谱图的变化。高斯滤波在频域上表现为低通滤波，能够抑制高频噪声，通过频谱分析可以直观地了解滤波对不同频率成分的影响。

优势与局限性

高斯滤波器在表面开放轮廓过滤中具有以下优势：

简单易行：
实现过程相对简单，计算效率较高。
平滑效果好：
能够有效地抑制随机噪声，使轮廓更加平滑。
可控性强：
通过调整标准差 σσ，可以灵活地控制滤波的强度，以满足不同的需求。
理论基础坚实：
基于高斯函数，具有良好的数学理论基础。

然而，高斯滤波器也存在一些局限性：

细节模糊：
在平滑噪声的同时，也可能导致边缘和细节的模糊，尤其是在 σσ 较大时。这对于需要精确保留轮廓锐利边缘的应用可能不利。
对非高斯噪声不敏感：
高斯滤波器对服从高斯分布的噪声具有最佳效果，对于脉冲噪声等非高斯噪声的处理能力有限。
易受边界效应影响：
如前所述，边界处理不当可能引入新的误差。

改进方向

为了克服高斯滤波器的局限性，可以考虑以下改进方向：

自适应高斯滤波：
根据局部表面特征动态调整滤波参数（如 σσ）。例如，在平坦区域采用较大的 σσ 进行强平滑，在轮廓边缘区域采用较小的 σσ 保留细节。
非线性滤波方法的结合：
将高斯滤波与非线性滤波方法（如中值滤波、双边滤波）结合使用，以更好地处理非高斯噪声和边缘保留问题。例如，先用中值滤波去除脉冲噪声，再用高斯滤波进行整体平滑。
基于频域的滤波方法：
在频域中直接对表面数据进行滤波，可以更精确地控制滤波的频率响应，实现更精细的滤波效果。
考虑表面各向异性：
某些表面开放轮廓具有明显的方向性，传统的各向同性高斯滤波可能无法充分捕捉这些特征。可以考虑使用各向异性高斯滤波，在不同方向上采用不同的滤波强度。
结合机器学习方法：
利用机器学习模型学习表面噪声和特征的分布规律，构建更智能的滤波模型，实现更优的滤波效果。

结论

高斯滤波器作为一种经典的滤波方法，在表面开放轮廓过滤中展现出其独特的优势和广泛的应用前景。通过对高斯滤波原理、表面开放轮廓特点、实现方法、效果评估以及潜在改进方向的研究，本文系统地探讨了使用高斯滤波器进行表面开放轮廓过滤的关键问题。尽管存在细节模糊和边界效应等局限性，但通过合理选择参数、优化边界处理以及与其他方法的结合，高斯滤波器仍然是处理表面开放轮廓数据的重要工具。未来的研究可以进一步探索自适应、非线性以及基于机器学习的滤波方法，以实现更精确、更智能的表面开放轮廓过滤，为相关领域的科学研究和工程应用提供有力支持。
