随着汽车工业的飞速发展和消费者对车辆性能、燃油经济性以及驾驶舒适性需求的不断提高，先进的动力传动技术在汽车设计中扮演着越来越重要的角色。双离合变速器（Dual-Clutch Transmission, DCT）作为一种集传统自动变速器和手动变速器优点于一身的新型自动变速器，凭借其换挡速度快、传动效率高、燃油经济性好以及驾驶体验接近手动变速器的特性，正迅速成为现代汽车的主流配置。然而，DCT的复杂结构和控制策略也带来了建模和控制上的挑战。对DCT进行深入的模型研究，不仅是理解其工作原理、优化性能、提升控制精度、保障运行稳定性的关键，也是未来智能网联环境下实现更高级别车辆动态控制和协同控制的基础。本文旨在对双离合变速器模型进行系统性的研究，探讨其不同建模方法的原理、优缺点以及在实际应用中的价值，为DCT的分析、设计、仿真和控制提供理论支撑。

一、双离合变速器的工作原理与结构特征

在深入研究DCT模型之前，有必要简要回顾其工作原理和结构特征。DCT本质上是一种自动化手动变速器，其核心在于拥有两个独立的离合器，分别控制奇数挡（1、3、5等）和偶数挡（2、4、6等）的输入轴。当车辆处于某一挡位时，与该挡位相连的离合器处于结合状态，而另一离合器则预先接合好下一个可能需要的挡位。在换挡过程中，当前结合的离合器逐渐分离的同时，预先接合的离合器逐渐结合，从而实现动力传输的快速、无缝切换。这种“预选挡”的换挡方式显著缩短了动力中断时间，提升了换挡平顺性。

典型的DCT结构主要包括：

双离合器模块：
这是DCT的核心部件，通常由一个外部离合器和一个内部离合器组成，分别对应偶数挡和奇数挡。离合器可以是干式或湿式。干式离合器结构简单、传动效率高，但散热性能较差；湿式离合器散热性能好、扭矩容量大，但结构复杂且存在油液阻力损失。
双输入轴：
一根空心输入轴和一根实心输入轴，分别与两个离合器连接。奇数挡齿轮安装在实心轴上，偶数挡齿轮安装在空心轴上。
齿轮组：
由一系列不同齿比的齿轮组成，实现不同速比的动力传输。
同步器：
协助齿轮顺利啮合，保证换挡过程的平顺性。
换挡机构：
通过执行器（通常是液压或电动执行器）控制换挡拨叉，实现齿轮的结合与分离。
液压或电动控制系统：
负责控制离合器的结合/分离和换挡执行器的动作。
电子控制单元（TCU）：
DCT的“大脑”，接收来自发动机控制单元（ECU）、传感器以及其他模块的信号，根据预设的控制策略进行挡位选择、换挡时机判断以及离合器和换挡机构的精确控制。

二、双离合变速器建模的必要性与目标

对DCT进行建模研究具有重要的理论和实际意义：

深入理解工作机理：
建立精确的数学模型有助于工程师更深刻地理解DCT在不同工况下的动力传递、能量损耗和动态响应特性。
性能优化与设计改进：
模型可以用于评估不同结构参数（如离合器特性、齿轮比）对整车性能的影响，指导DCT的设计和优化，例如提升换挡平顺性、降低油耗、提高传动效率。
控制策略开发与验证：
基于模型进行的仿真研究是开发先进控制策略的有效手段。通过模型可以快速、安全地验证不同控制算法的有效性，缩短控制系统的开发周期。
故障诊断与预测：
建立故障模型可以帮助诊断和预测DCT可能发生的故障，提高车辆的可靠性。
协同控制与能量管理：
在未来的智能网联汽车中，DCT模型可以与其他子系统模型（如发动机、制动系统）协同工作，实现整车的能量优化和更高级别的驾驶辅助功能。

DCT模型研究的主要目标包括：

建立准确反映DCT动力传递和动态特性的数学模型。
分析和预测DCT在不同工况下的行为，特别是换挡过程中的动态特性。
为控制系统的设计和优化提供理论基础和仿真平台。
研究离合器控制、换挡控制和同步控制等关键控制问题。

三、双离合变速器建模方法研究

DCT的建模方法多种多样，可以根据研究的侧重点和精度要求选择合适的模型。常见的建模方法包括：

3.1 基于机理的建模

基于机理的建模方法是根据DCT的物理结构和工作原理，利用力学、液压、电磁等基本定律建立数学模型。这种方法通常能够更准确地反映系统的物理本质，对系统的内在机理有更深的理解。

动力学建模：
动力学模型是研究DCT传动系统动态特性的基础。典型的动力学模型通常包括：
- 发动机模型：
  通常采用稳态或动态模型描述发动机的扭矩输出特性。
- 输入轴动力学模型：
  考虑输入轴的转动惯量和阻尼。
- 齿轮组模型：
  考虑齿轮的传动比、惯量和齿隙。
- 输出轴动力学模型：
  考虑输出轴的转动惯量和与车轮的连接。
- 整车纵向动力学模型：
  将DCT模型与整车纵向动力学模型结合，研究变速器对整车加速、减速等性能的影响。
  动力学模型通常采用牛顿第二定律、欧拉方程等建立微分方程组来描述系统的运动状态。
离合器模型：
离合器是DCT的核心部件，其模型的精度直接影响整个系统的仿真结果。离合器模型需要描述离合器在结合、滑磨和分离三种状态下的扭矩传递特性。
- 结合状态：
  离合器完全结合，传递的扭矩由输入输出轴的扭矩需求决定，离合器两端转速相同。
- 滑磨状态：
  离合器处于部分结合状态，输入输出轴之间存在转速差，传递的扭矩与离合器的压紧力、摩擦系数、有效半径以及滑磨速度等因素有关。常用的模型有库仑摩擦模型、修正的库仑摩擦模型或基于魔术公式的模型。
- 分离状态：
  离合器完全分离，不传递扭矩。
  离合器模型还需要考虑离合器的动态特性，如离合器油缸的充放油动态、离合器片变形等。
换挡机构模型：
换挡机构模型描述换挡拨叉的运动以及齿轮的结合过程。模型需要考虑执行器的动态特性、换挡拨叉的惯量和摩擦力，以及同步器的作用。
液压/电动控制系统模型：
对于液压控制的DCT，需要建立液压系统的模型，包括油泵、阀门、油缸等，描述液压油的流动和压力变化对离合器和换挡执行器的作用。对于电动控制的DCT，则需要建立电机和传动机构的模型。

基于机理的建模方法能够获得精度较高的模型，有助于深入理解系统行为。然而，这种方法需要详细了解系统的物理结构和参数，建模过程复杂，计算量较大。

3.2 基于数据驱动的建模

随着大数据和机器学习技术的发展，基于数据驱动的建模方法在DCT研究中也越来越受到关注。这种方法不依赖于详细的物理机理，而是通过大量的实验数据或仿真数据来建立输入输出之间的关系模型。

黑箱模型：
将DCT视为一个黑箱，通过输入（如油门开度、车速、挡位指令）和输出（如输出扭矩、换挡时间、油耗）数据来建立模型。常用的方法包括：
- 回归分析：
  利用线性回归、多项式回归等方法建立输入输出之间的数学关系。
- 神经网络：
  利用前馈神经网络、循环神经网络等建立复杂的非线性映射关系。
- 支持向量机：
  用于分类或回归问题。
灰箱模型：
结合部分机理信息和数据进行建模。例如，可以基于机理建立部分子系统模型，然后利用数据对模型参数进行辨识或对模型结构进行修正。
系统辨识：
利用输入输出数据辨识系统的动态特性，如传递函数或状态空间模型。

基于数据驱动的建模方法在数据量充足的情况下可以获得精度较高的模型，尤其适用于复杂或难以建立精确机理模型的系统。然而，这种方法的泛化能力取决于数据的多样性，且模型的可解释性通常较差。

3.3 混合建模

混合建模结合了基于机理和基于数据驱动的方法的优点。例如，可以基于机理建立DCT的核心动力学模型，然后利用数据驱动方法对离合器摩擦模型或换挡机构摩擦进行补偿。这种方法既可以利用机理模型的可解释性，又可以利用数据驱动方法处理系统中的复杂非线性或未知因素。

四、双离合变速器模型在不同研究领域的应用

DCT模型研究在多个领域具有广泛的应用价值：

换挡控制策略研究：
精确的DCT模型是开发高性能换挡控制策略的基础。模型可以用于设计和优化换挡时机判断算法、换挡过程控制算法（如离合器压紧力控制、同步器控制），以实现快速、平顺、高效的换挡。例如，基于模型的预测控制（MPC）可以利用DCT模型预测未来的系统状态，并优化控制输入以最小化换挡过程中的抖动和能量损耗。
离合器控制策略研究：
离合器控制是DCT控制的核心难题之一。模型可以用于研究离合器结合、分离和滑磨过程中的扭矩传递特性，设计高精度的离合器控制算法，以避免离合器过载、过热或抖动。例如，可以基于模型设计自适应控制或模糊控制算法来应对离合器摩擦特性变化带来的挑战。
振动抑制研究：
DCT在换挡过程中容易产生扭转振动和冲击。模型可以用于分析振动的产生机理，并设计主动或被动控制策略来抑制振动，提升驾驶舒适性。例如，可以利用模型进行模态分析，并通过控制离合器或发动机扭矩来抑制共振。
节能与效率优化研究：

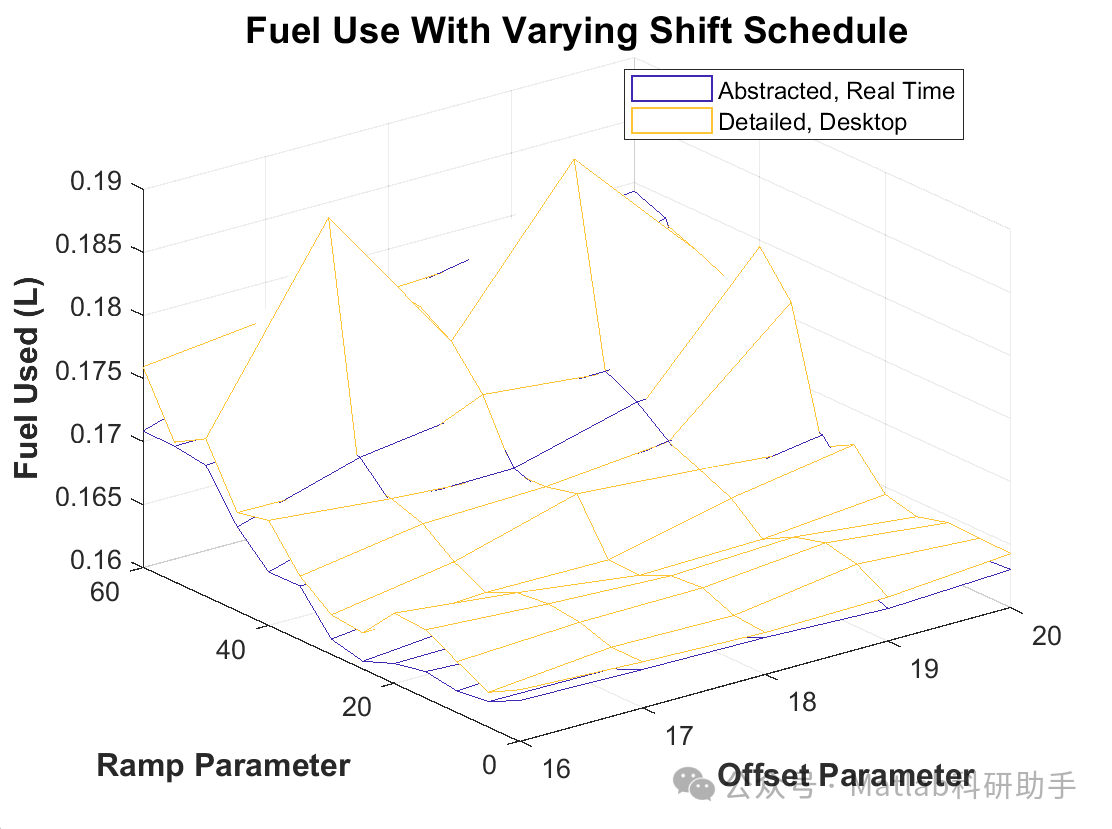

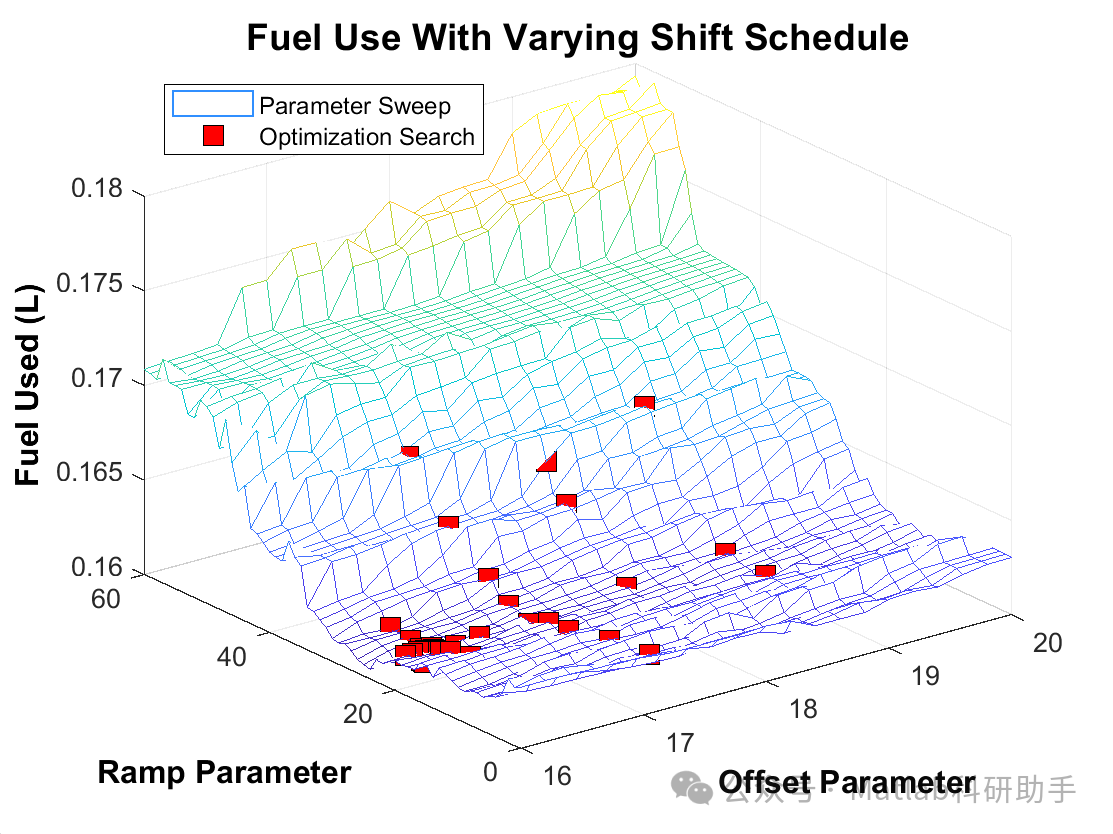

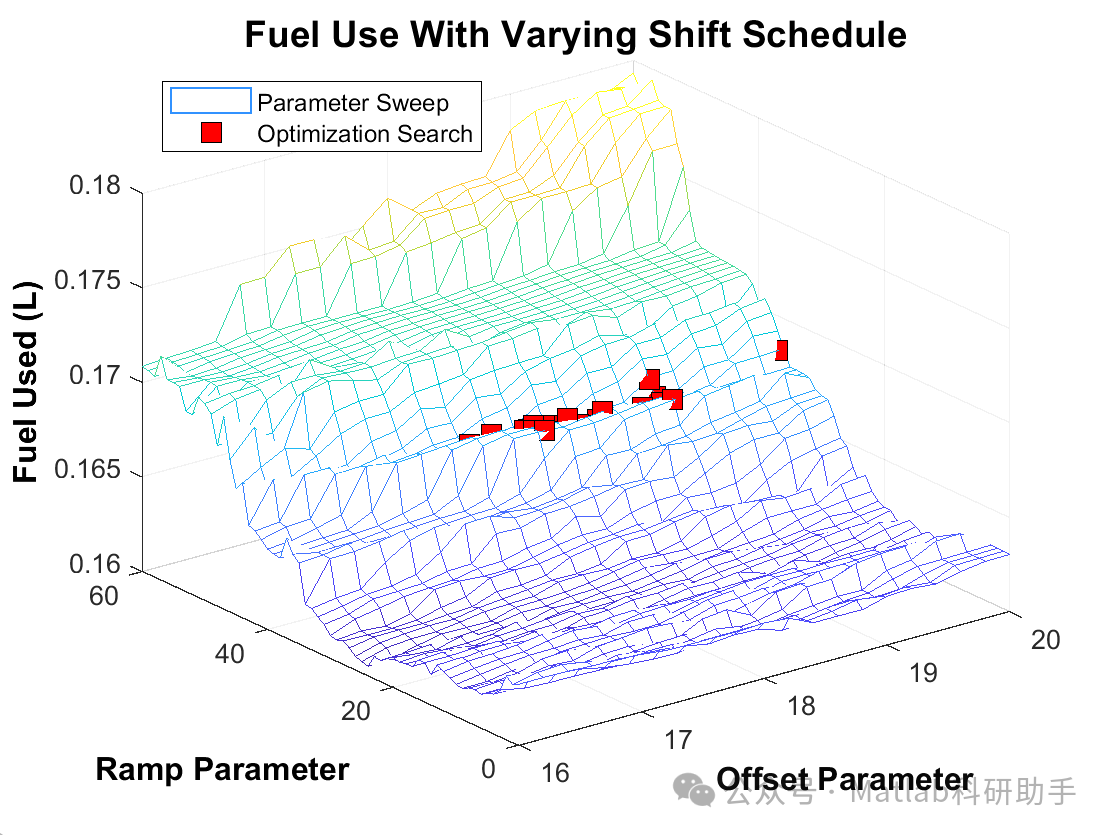

DCT的传动效率是影响整车燃油经济性的重要因素。模型可以用于分析不同挡位和工况下的能量损耗，优化换挡策略和离合器控制，以提高传动效率和降低油耗。
故障诊断与容错控制研究：
建立DCT的故障模型，例如离合器磨损、执行器故障等，可以用于开发故障诊断算法，及时发现和定位故障。基于模型的容错控制策略可以在部分系统故障时，通过调整控制策略，使车辆仍能保持一定的行驶能力。
仿真平台开发：
精确的DCT模型是构建高性能汽车动力总成仿真平台的重要组成部分。仿真平台可以用于新车型开发、控制系统验证、驾驶模拟器等应用。

五、双离合变速器模型研究的挑战与未来展望

尽管DCT模型研究取得了显著进展，但仍然面临一些挑战：

非线性与不确定性：
DCT系统中存在显著的非线性特性（如离合器摩擦、齿隙）和不确定性（如摩擦系数随温度和磨损的变化）。如何建立能够准确描述这些特性的模型是一个持续的挑战。
复杂的多物理场耦合：
DCT系统涉及机械、液压（或电动）、热力学等多个物理领域，这些领域之间存在复杂的耦合关系。建立能够准确反映多物理场耦合效应的模型需要深入研究。
计算效率与实时性：
对于复杂的非线性模型，求解计算量较大，难以满足实时控制的需求。如何在保证模型精度的前提下提高计算效率是一个重要的研究方向。
数据获取与处理：
基于数据驱动的建模方法需要大量的实验数据或仿真数据。如何高效地获取高质量的数据，并进行有效的预处理和特征提取，是数据驱动建模成功的关键。
模型验证与校准：
建立的模型需要通过实验数据进行严格的验证和校准，以确保模型的准确性和可靠性。

未来，DCT模型研究将朝着以下方向发展：

更精确和全面的模型：
建立能够更精确地描述离合器动态、齿轮啮合、振动特性等细节的模型。
考虑磨损和老化影响的模型：
考虑离合器磨损、油液劣化等因素对系统特性的影响，用于故障预测和寿命评估。
与智能网联技术的融合：
将DCT模型与车辆感知、决策和控制模块相结合，实现更高级别的协同控制和自动驾驶功能。
基于机器学习和人工智能的建模与控制：
利用深度学习、强化学习等技术，从大量数据中学习最优的控制策略，或建立更智能化的模型。
模型降阶与实时模型：
开发有效的模型降阶方法，获得能够满足实时控制需求的简化模型。

结论

双离合变速器作为现代汽车动力传动系统的重要组成部分，其模型研究具有至关重要的意义。通过基于机理、数据驱动以及混合建模等方法，可以建立不同精度和复杂度的DCT模型，为深入理解其工作原理、优化性能、开发先进控制策略、进行故障诊断以及实现更高级别的智能控制提供了强有力的支撑。尽管当前DCT模型研究仍面临挑战，但随着技术的不断发展，更精确、全面、智能化的模型将为DCT技术的进一步发展和在未来汽车中的广泛应用奠定坚实的基础。对双离合变速器模型的研究将持续推动汽车工业的进步，为用户带来更优越的驾驶体验。
