🔥 内容介绍

短时傅里叶变换 (STFT) 是一种强大的信号处理技术，广泛应用于音频分析、语音识别、频谱可视化等领域。然而，在许多应用中，我们不仅需要对信号进行时频分析，还需要从 STFT 的时频表示中重建原始信号。这就需要使用逆短时傅里叶变换 (ISTFT)。本文将深入探讨在 Matlab 环境下实现 ISTFT 的理论基础、方法以及常见的应用场景。我们将详细阐述 ISTFT 的数学原理，并通过 Matlab 代码示例展示如何在实际中有效地执行 ISTFT，并讨论相关的重要参数和注意事项。

引言

在信号处理的世界里，傅里叶变换为我们提供了一种将信号从时域转换到频域的强大工具，揭示了信号中不同频率分量的组成。然而，傅里叶变换本质上是一种全局变换，它丢失了信号随时间变化的信息。对于非稳态信号，即其频率成分随时间变化的信号，全局傅里叶变换无法提供足够的信息来理解其动态特性。

为了解决这个问题，短时傅里叶变换 (STFT) 应运而生。STFT 通过在信号上滑动一个短窗口，并对每个窗口内的信号进行傅里叶变换，从而获得信号随时间变化的频率信息。STFT 的结果通常表示为一个二维数组，其中一个维度代表时间，另一个维度代表频率，其值代表在特定时间和频率上信号的幅度或相位。这个二维表示被称为频谱图（spectrogram），它直观地展示了信号的时频特性。

STFT 在众多领域都展现出了巨大的价值，例如：

音频处理:
分析音频信号的音高、音色和节奏，实现音频降噪、音效处理等。
语音识别:
提取语音信号的时频特征，用于语音识别系统的训练和识别。
生物医学信号处理:
分析脑电图 (EEG)、心电图 (ECG) 等信号，检测异常模式。
雷达和声纳:
分析回波信号的时频特性，实现目标检测和跟踪。

然而，很多时候，我们不仅仅是为了分析，更需要对信号进行修改（例如滤波、特征提取后再重构），或者从 STFT 的表示中恢复原始信号。这就是逆短时傅里叶变换 (ISTFT) 的作用所在。ISTFT 是 STFT 的逆过程，它能够从 STFT 的时频表示中重建出原始的时域信号。ISTFT 的成功实现是许多高级信号处理技术的基础，例如相位声码器 (Phase Vocoder) 用于声音合成和变调，以及基于时频分析的信号去噪算法等。

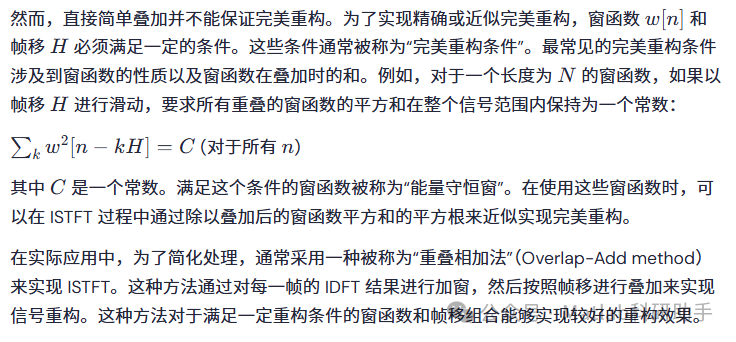

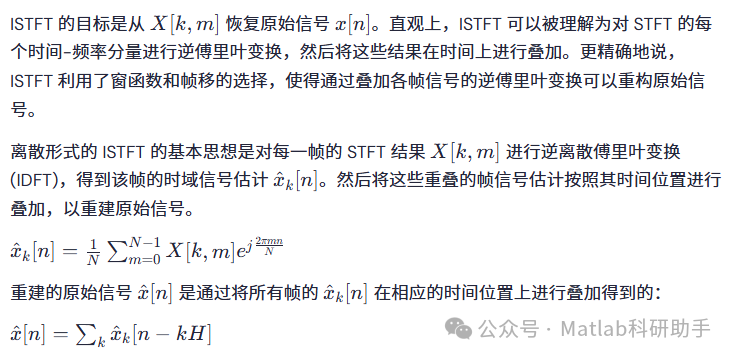

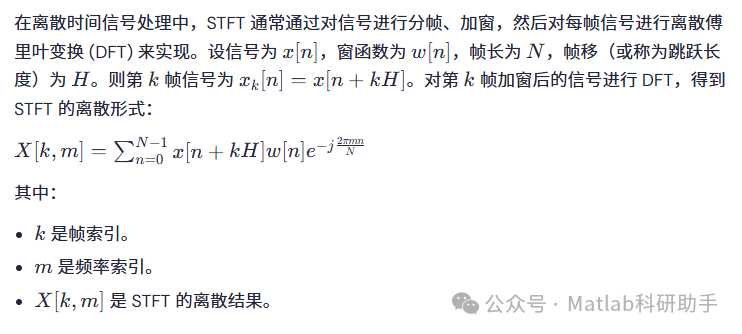

ISTFT 的理论基础

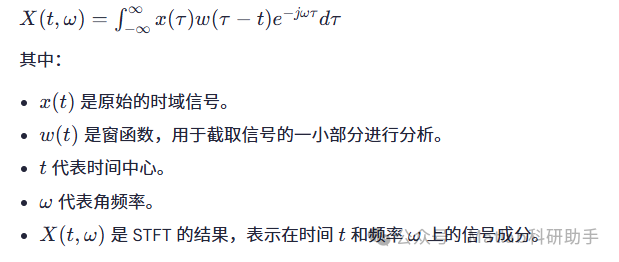

STFT 的数学表达式通常定义为：

X(t,ω)=∫−∞∞x(τ)w(τ−t)e−jωτdτ

在 Matlab 中实现 ISTFT

Matlab 提供了强大的信号处理工具箱，其中包含了实现 STFT 和 ISTFT 的函数。最常用的函数是 stft 和 istft。

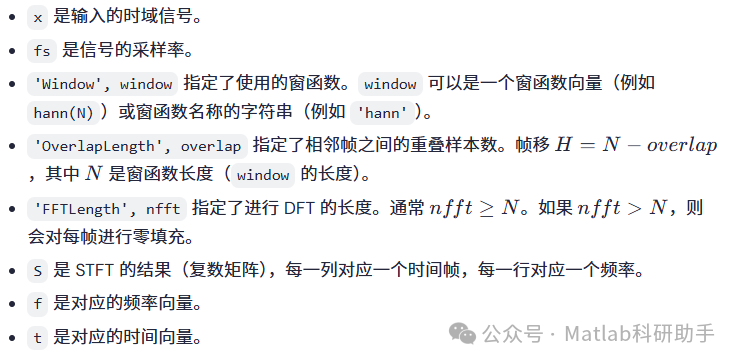

stft 函数用于计算短时傅里叶变换，其基本语法为：

[S, f, t] = stft(x, fs, 'Window', window, 'OverlapLength', overlap, 'FFTLength', nfft);

其中：

istft 函数用于执行逆短时傅里叶变换，其基本语法为：

x_reconstructed = istft(S, fs, 'Window', window, 'OverlapLength', overlap, 'FFTLength', nfft);

其中：

S
是 STFT 的结果矩阵，通常是 stft 函数的输出。
fs
是信号的采样率。
'Window', window
指定了在 ISTFT 过程中使用的窗函数。需要注意的是，用于 ISTFT 的窗函数通常与用于 STFT 的窗函数有关，甚至可以是同一个窗函数。
'OverlapLength', overlap
指定了相邻帧之间的重叠样本数，与 STFT 中使用的重叠长度相对应。
'FFTLength', nfft
指定了进行 IDFT 的长度，与 STFT 中使用的 FFT 长度相对应。
x_reconstructed
是重建的时域信号。

重要的参数和注意事项

在进行 ISTFT 时，选择合适的参数至关重要，它们直接影响到重构信号的质量和准确性。

窗函数 (Window Function): 窗函数的选择是影响 STFT 和 ISTFT 性能的关键因素之一。常用的窗函数包括 Hann 窗、Hamming 窗、Blackman 窗等。不同的窗函数在时域和频域有不同的特性，影响着频谱泄漏和分辨率。最重要的是，为了实现好的重构效果，用于 ISTFT 的窗函数通常应该与用于 STFT 的窗函数相匹配，或者至少满足相关的完美重构条件。 Matlab 的 istft 函数默认情况下会使用与 stft 函数相同的窗函数进行重构，这通常能获得较好的结果。对于满足完美重构条件的窗函数和帧移组合，Matlab 的 istft 函数通常能够实现非常精确的重构。
帧长 (Window Length) 和 FFT 长度 (FFTLength): 帧长决定了分析的时间分辨率和频率分辨率。较长的帧长提供更好的频率分辨率，但时间分辨率较差；较短的帧长则相反。FFT 长度决定了频率轴上的采样点数。通常选择 FFT 长度大于或等于窗函数长度，如果 FFT 长度大于窗函数长度，则会对每帧进行零填充，这可以提高频率分辨率，但不会增加信息量。在 ISTFT 中，FFT 长度必须与 STFT 中使用的 FFT 长度一致。
采样率 (fs): 采样率决定了信号的数字表示精度和奈奎斯特频率。在 STFT 和 ISTFT 中，采样率用于确定时间轴和频率轴的刻度。ISTFT 函数需要与 STFT 函数使用相同的采样率。
相位信息: STFT 的结果是复数，包含幅度信息和相位信息。ISTFT 需要完整的复数 STFT 结果来精确重构原始信号。如果在 STFT 域对信号进行修改（例如幅度谱修改），而没有正确处理相位信息，可能会导致重构信号出现伪影或失真。保持相位信息的完整性对于精确重构至关重要。
边界效应: 在对信号的开始和结束部分进行 STFT 和 ISTFT 时，由于窗函数没有完全覆盖整个信号，可能会出现边界效应。Matlab 的 stft 和 istft 函数在处理边界时会采取一定的策略（例如零填充或镜像），以尽量减少这些效应。在对信号进行分段处理时，需要注意这些边界效应。
计算效率: 对于长信号，STFT 和 ISTFT 的计算量可能很大。选择合适的帧长、重叠长度和 FFT 长度可以在计算效率和重构质量之间取得平衡。并行计算和优化算法可以进一步提高处理速度。

ISTFT 的应用场景

ISTFT 在许多实际应用中发挥着核心作用：

信号合成与修改:
相位声码器 (Phase Vocoder) 是 ISTFT 的一个典型应用。它通过对 STFT 的幅度谱和相位谱进行修改，然后使用 ISTFT 重建信号，从而实现声音的变调、变速等效果。例如，可以通过缩放 STFT 结果的时间轴来改变信号的速度，或者缩放频率轴来改变音高。
信号去噪:
一种常见的去噪方法是在 STFT 域对信号进行滤波。例如，可以识别并抑制噪声所在的频带，然后使用 ISTFT 重建去噪后的信号。维纳滤波等高级去噪算法也可以在 STFT 域实现。
信号增强:
类似于去噪，ISTFT 可以用于增强信号的特定成分。例如，在语音处理中，可以增强语音信号而抑制背景噪声。
音频特效:
通过在 STFT 域对信号进行各种非线性操作，可以创造出各种音频特效，如混响、合唱、失真等。
盲源分离 (Blind Source Separation):
在某些场景下，可以通过对混合信号进行 STFT，然后在时频域利用一些假设或统计方法分离出原始信号的成分，最后使用 ISTFT 重建各个源信号。
时频滤波:
ISTFT 使得在时频域进行精确滤波成为可能。可以根据信号在不同时间和频率上的特性设计滤波器，从而更精细地控制信号的频谱成分。

结论

逆短时傅里叶变换 (ISTFT) 是短时傅里叶变换 (STFT) 的重要配套工具，它使得我们能够从信号的时频表示中重构原始时域信号。在 Matlab 中，istft 函数提供了便捷高效的 ISTFT 实现。理解 ISTFT 的理论基础、关键参数及其相互关系对于在实际应用中取得良好的重构效果至关重要。

ISTFT 在音频处理、语音技术、生物医学信号分析等众多领域具有广泛的应用前景。通过结合 STFT 和 ISTFT，我们可以实现对信号进行精细的时频分析、修改和重构，从而解决各种复杂的信号处理问题。随着信号处理技术的不断发展，ISTFT 的应用将越来越广泛，并在更多创新领域发挥重要作用。熟练掌握在 Matlab 中使用 stft 和 istft 函数是进行高级时频信号处理的基石。
