🔥 内容介绍

随着现代通信技术的飞速发展，无线通信系统在满足日益增长的数据传输需求方面扮演着至关重要的角色。其中，直接序列码分多址（DS-CDMA）作为一种重要的扩频通信技术，以其抗干扰能力强、系统容量大、保密性好等优点，在第三代（3G）及后续移动通信系统中得到了广泛应用。为了深入理解DS-CDMA系统的原理、性能以及影响系统性能的关键因素，进行系统的仿真研究显得尤为必要。本文旨在详细阐述通用DS-CDMA发射机和接收机的仿真过程，涵盖其基本原理、组成模块、关键参数设置以及仿真结果分析，以期为相关研究和工程实践提供参考。

DS-CDMA系统基本原理

DS-CDMA是一种基于扩频技术的码分多址技术。其核心思想是将待传输的窄带信息信号通过一个带宽远大于信息信号带宽的伪随机码（PN码）进行调制，从而将信号的能量扩展到更宽的频谱范围。在接收端，利用与发送端相同的PN码进行解扩，将扩频信号恢复成原始信息信号。在多用户系统中，每个用户被分配到不同的正交或伪正交PN码，通过码的区分实现多个用户在同一时频资源上的共存。

DS-CDMA发射机仿真

DS-CDMA发射机的主要功能是将原始信息比特流转换为适合在无线信道中传输的扩频信号。其通用结构通常包括以下主要模块：

信源编码与调制:

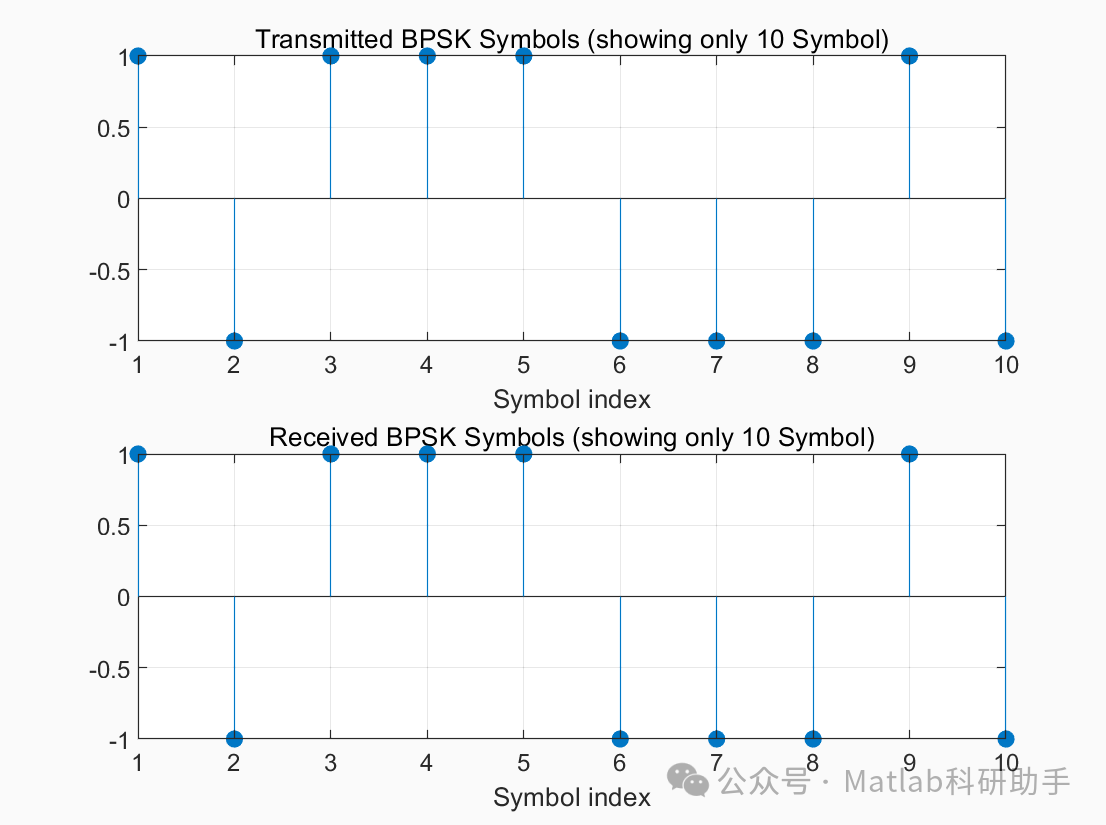

信源编码旨在提高信息传输的效率，例如使用压缩算法减少冗余信息。调制是将数字基带信号转换为模拟载波上的信号，常用的调制方式包括二相移相键控（BPSK）、四相移相键控（QPSK）等。仿真时，需要选择合适的信源编码方式（如果进行仿真）和调制方式，并生成相应的调制符号序列。例如，对于BPSK调制，信息比特“0”和“1”分别映射为“-1”和“1”。
扩频:
这是DS-CDMA发射机的核心模块。对于每个调制符号，将其与该用户特有的扩频码序列进行相乘。扩频码通常是长度为N的PN码序列，其中N为扩频增益，表示扩频后的带宽相对于信息信号带宽的扩展倍数。扩频增益越大，系统的抗干扰能力越强，但对同步的要求也越高。仿真时，需要生成用户特定的PN码序列，并进行扩频操作。例如，若使用Walsh-Hadamard码作为正交扩频码，则需要生成不同用户的Walsh序列。
多用户叠加（对于多用户仿真）:

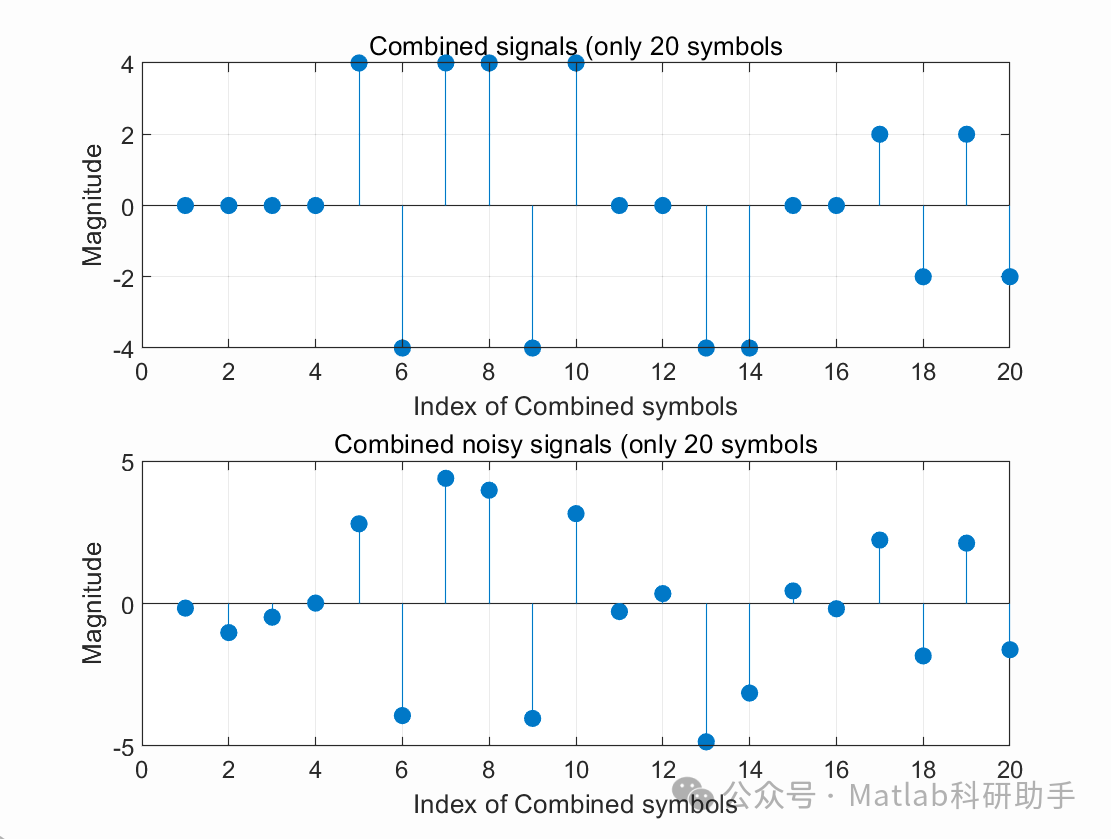

在多用户DS-CDMA系统中，不同用户的扩频信号会在发射端进行叠加，形成总的发射信号。叠加过程通常是简单的线性叠加。仿真时，需要模拟多个用户同时发送信号，生成各自的扩频信号后进行叠加。
功率控制（可选）:
为了克服“远近效应”，DS-CDMA系统通常采用功率控制技术，使得接收端接收到的不同用户的信号功率大致相等。仿真时，可以模拟理想的功率控制，即所有用户的信号到达接收端时的功率相同；或者模拟非理想的功率控制，考虑功率控制误差。
上变频与滤波:
扩频后的基带信号需要进行上变频，将其调制到射频载波上，以便在无线信道中传输。同时，为了限制信号带宽，通常需要进行带通滤波。仿真时，需要选择合适的载波频率，并模拟上变频过程。滤波器的设计会影响系统的频谱特性和带外辐射，仿真时需要考虑滤波器的传递函数。

在DS-CDMA发射机的仿真实现中，需要设置的关键参数包括：扩频增益N、扩频码类型（例如PN码、Walsh码）、调制方式、多用户数量、每个用户的扩频码序列、功率控制方式等。

DS-CDMA接收机仿真

DS-CDMA接收机的主要功能是从接收到的信号中恢复出原始信息比特流。其通用结构通常包括以下主要模块：

下变频与滤波:
接收到的射频信号首先需要进行下变频，将其转换为基带信号。然后进行带通滤波，滤除带外噪声和干扰。仿真时，需要模拟下变频过程，并使用与发射端匹配的滤波器。
同步:
同步是DS-CDMA接收机的关键和难点。接收机需要准确地估计出接收信号相对于本地参考信号的时间延迟和载波相位，以便进行正确的解扩。同步通常包括捕获（粗同步）和跟踪（精同步）两个阶段。仿真时，可以模拟理想的同步，即假设接收机能够准确地实现同步；或者模拟非理想的同步，考虑同步误差对系统性能的影响。
解扩:
在获得准确的同步信息后，接收机利用与发送端相同的PN码对接收到的信号进行解扩。解扩过程是与扩频过程相反的乘法运算。通过将接收信号与本地产生的用户特定PN码序列进行相关，可以有效地抑制其他用户的干扰和窄带干扰。仿真时，需要生成与发送端匹配的用户特定PN码序列，并进行解扩。
多用户检测（对于多用户仿真，可选）:
在多用户DS-CDMA系统中，由于不同用户的PN码并非完全正交，会存在多址干扰（MAI）。传统的接收机采用单用户检测方式，即假设只存在目标用户的信号。为了克服MAI的影响，可以采用多用户检测技术，例如最小均方误差（MMSE）检测、迫零（ZF）检测等。仿真时，可以模拟传统的单用户检测，或者实现并仿真不同的多用户检测算法。
解调与信源解码:
解扩后的信号是原始信息符号的估计，需要进行解调，将符号序列恢复成比特流。如果发射端进行了信源编码，接收端还需要进行相应的信源解码。仿真时，需要根据发射端选择的调制方式进行相应的解调，并进行信源解码（如果进行仿真）。

在DS-CDMA接收机的仿真实现中，需要设置的关键参数包括：扩频增益N、扩频码类型、调制方式、多用户数量、每个用户的扩频码序列、同步方式（理想或非理想）、多用户检测算法（如果使用）、信道模型等。

仿真过程与结果分析

通用DS-CDMA发射机和接收机的仿真过程通常包括以下步骤：

系统模型搭建:
在Matlab、Python等仿真平台上，构建DS-CDMA发射机和接收机的模块，并连接各个模块。
参数设置:
设置仿真所需的各种参数，包括用户数量、扩频增益、扩频码、调制方式、信道模型、噪声功率等。
信道模拟:
模拟无线信道对信号的影响，包括加性高斯白噪声（AWGN）、多径衰落、干扰等。仿真时，可以根据需要选择合适的信道模型。
信号传输与处理:
按照发射机和接收机的处理流程，模拟信号的传输和处理过程。
性能评估:
对仿真结果进行分析，评估系统的性能。常用的性能指标包括误码率（BER）、误帧率（FER）、系统容量等。通常通过绘制BER随信噪比（Eb/N0）变化的曲线来直观地展示系统性能。
参数影响分析:
改变关键参数，如扩频增益、多用户数量、信道条件等，重复仿真过程，分析这些参数对系统性能的影响。

通过仿真，可以深入理解DS-CDMA系统的工作原理，分析不同参数设置对系统性能的影响，例如：

扩频增益N的影响:
扩频增益越大，系统的抗干扰能力越强，但带宽需求也越大。仿真可以验证扩频增益对误码率的影响。
多用户数量的影响:
随着用户数量的增加，多址干扰会增强，导致系统性能下降。仿真可以评估系统容量以及MAI对性能的影响。
信道条件的影响:
多径衰落、噪声等都会影响系统性能。仿真可以模拟不同的信道环境，评估系统在不同信道下的性能表现。
同步误差的影响:
同步误差是DS-CDMA系统的主要性能瓶颈之一。仿真可以模拟不同程度的同步误差对误码率的影响，从而评估同步算法的性能需求。
多用户检测算法的影响:
多用户检测技术可以有效抑制MAI，提高系统容量和性能。仿真可以比较不同多用户检测算法的性能优劣。

总结

通用DS-CDMA发射机和接收机的仿真是研究DS-CDMA系统原理、性能以及优化系统设计的重要手段。通过搭建仿真平台，设置关键参数，模拟信道环境，并进行性能评估，可以深入理解DS-CDMA系统的各个环节及其相互关系。本文详细阐述了DS-CDMA发射机和接收机的基本组成和仿真过程，并讨论了关键参数对系统性能的影响。通过对仿真结果的分析，可以为DS-CDMA系统的设计、实现和优化提供有力的理论支持和技术指导。未来的仿真研究可以进一步考虑更复杂的信道模型、更先进的同步算法和多用户检测技术，以更贴近实际应用场景，并为下一代移动通信系统的发展提供参考。
