近年来，无人机技术以前所未有的速度发展，其应用范围从军事侦察、民用测绘、货物运输，直至娱乐摄影和应急救援，无所不包。然而，随着无人机复杂性的增加，其系统故障的可能性也随之提高。这些故障不仅可能导致任务失败，更可能对人员和财产安全构成严重威胁。因此，对无人机模型进行深入的故障检测与诊断研究和分析，对于确保无人机安全可靠运行至关重要。本文旨在系统探讨无人机模型故障检测与诊断的关键技术、方法及其在无人机控制系统中的应用，并展望未来的发展趋势。

一、无人机模型及其在故障研究中的意义

无人机是一个高度复杂的动态系统，其模型是对其物理特性和行为进行数学描述的基础。一个精确的无人机模型能够为故障检测和诊断提供重要的先验知识和分析工具。常见的无人机模型包括：

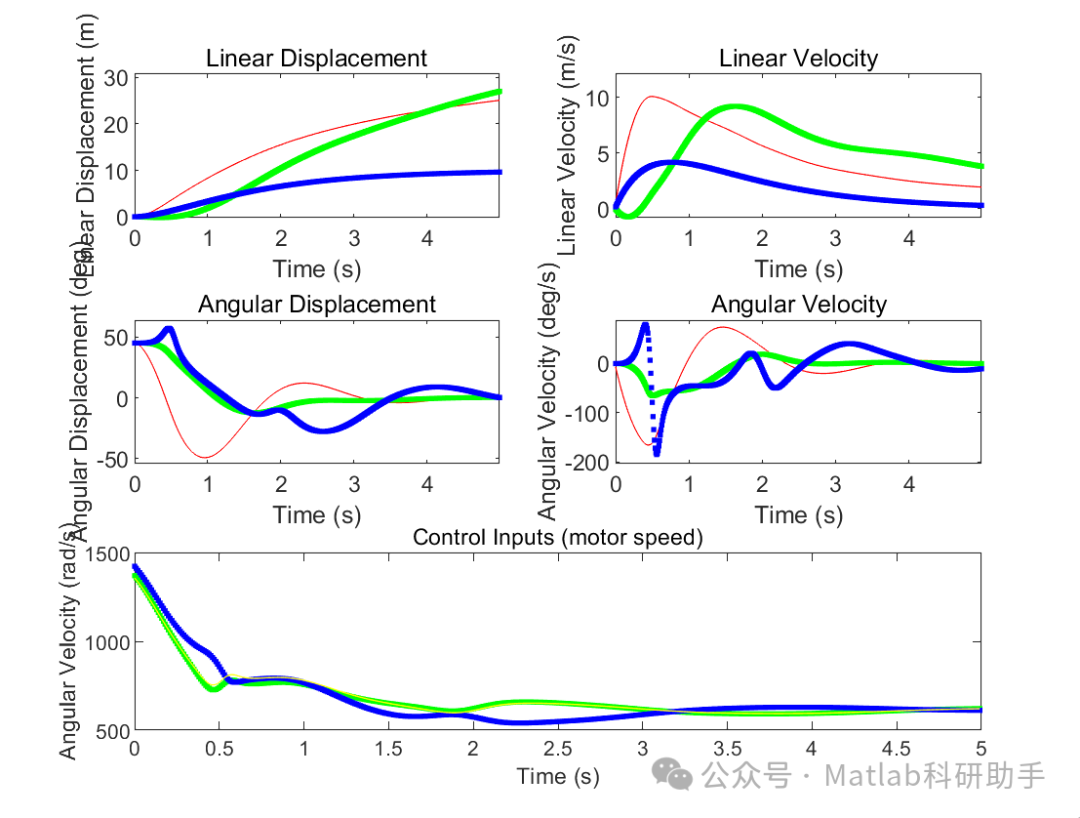

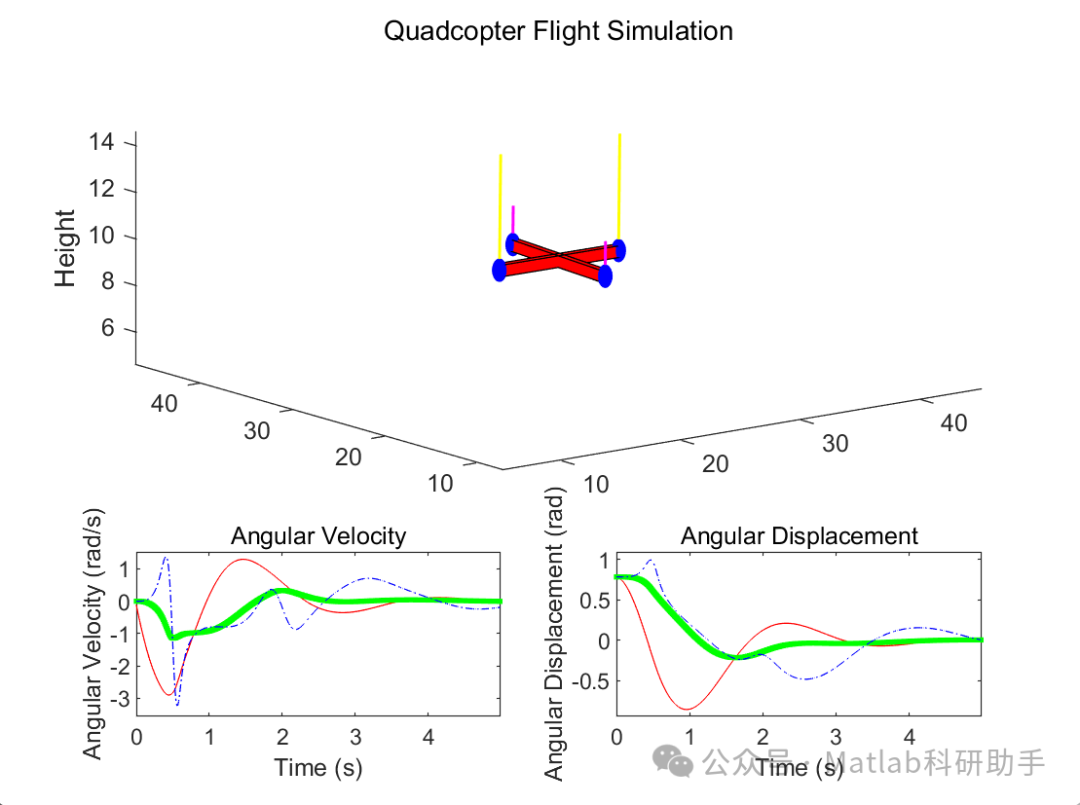

**动力学模型：**描述无人机的受力、运动方程，通常基于牛顿-欧拉方程或拉格朗日方程。这部分模型对于理解无人机的姿态、位置和速度的变化至关重要，也是识别执行器（如螺旋桨）或传感器（如陀螺仪、加速度计）故障的关键。
**气动力模型：**描述无人机与空气相互作用产生的升力、阻力、侧向力、俯仰力矩、滚转力矩和偏航力矩。这部分模型对于理解无人机在不同飞行状态下的气动特性，预测气动舵面故障或机翼损伤对飞行性能的影响至关重要。
**传感器模型：**描述无人机各种传感器（如GPS、惯性测量单元IMU、磁力计、视觉传感器等）的输入输出特性、噪声和误差。准确的传感器模型是识别传感器漂移、失效或数据异常的基础。
**执行器模型：**描述无人机的各种执行器（如电机、螺旋桨、舵机）的输入输出特性、饱和特性和故障模式。执行器模型对于识别电机失速、螺旋桨损伤、舵机卡死等故障至关重要。

在故障检测与诊断研究中，无人机模型扮演着多种重要角色：

**基准模型：**为无故障状态下的无人机行为提供基准预测，以便通过比较实际观测值与模型预测值来检测异常。
**故障模式建模：**通过修改无故障模型来模拟特定的故障模式，例如，将某个电机的推力输出降低以模拟部分失效，或者将某个传感器的输出固定到某个值以模拟卡死故障。
**状态估计：**结合模型和传感器数据，通过状态估计算法（如卡尔曼滤波器）对无人机的状态进行估计。估计的状态可以用于故障检测，例如，通过比较估计的传感器输出与实际测量值。
**控制器设计：**准确的模型有助于设计鲁棒的控制器，以应对故障发生后的系统性能下降或稳定性问题。

二、无人机故障的类型与特征

无人机的故障种类繁多，根据其发生的部位和性质，可以大致分为以下几类：

**传感器故障：**包括传感器漂移（输出逐渐偏离真实值）、精度下降、噪声增加、数据丢失、数据异常（输出值跳变或超出合理范围）和完全失效等。
**执行器故障：**包括电机失速、推力不足或过大、螺旋桨损伤或脱落、舵机卡死或失控、电池故障（电压异常、容量下降）等。
**气动故障：**包括机翼损伤、气动舵面损伤、机身结构变形等，这些故障会改变无人机的气动特性，影响其飞行性能。
**导航与控制系统故障：**包括控制算法错误、导航算法错误、数据链路中断、通信干扰、软件错误等。
**结构性故障：**包括机身结构断裂、连接松动等，可能导致飞行不稳定甚至解体。

不同的故障类型具有不同的特征表现，例如：

**传感器故障：**通常表现为某个或多个传感器数据的异常，如IMU数据抖动、GPS信号丢失、磁力计读数异常等。
**执行器故障：**可能导致无人机姿态不稳定、无法达到期望的速度或高度、甚至失控坠毁。
**气动故障：**可能导致无人机飞行姿态异常、控制困难、甚至无法维持稳定飞行。
**导航与控制系统故障：**可能导致无人机无法按照规划路径飞行、控制指令失效、甚至进入危险状态。

对不同故障类型及其特征的深入理解，是进行有效故障检测与诊断的前提。

三、无人机模型故障检测方法研究

无人机模型故障检测的核心思想是利用无人机模型和传感器数据，判断系统是否处于故障状态。常用的故障检测方法可以分为以下几类：

基于模型的残差生成方法：
- **状态估计残差：**利用状态估计算法（如卡尔曼滤波器、扩展卡尔曼滤波器EKF、无迹卡尔曼滤波器UKF）对无人机状态进行估计，并计算传感器测量值与估计测量值之间的残差。当残差超出预设阈值时，认为可能存在故障。这种方法对模型精度要求较高，但能够实时检测出多种类型的故障。
- **解析冗余：**利用系统模型中的解析关系，构造多个冗余方程，通过比较这些方程的输出，检测是否存在不一致性。例如，利用动力学方程和传感器数据，计算出推力、姿态角等，并与实际测量值进行比较。这种方法对模型依赖性强，需要精确的系统模型。
- **参数估计：**在正常工作状态下，系统的模型参数应保持稳定。当某个参数发生变化时，可能表明存在故障。通过在线或离线参数估计方法，检测参数的异常变化。例如，通过估计电机常数、气动力系数等，判断是否存在执行器或气动故障。
基于信号处理的方法：
- **统计方法：**分析传感器数据的统计特性，如均值、方差、功率谱等，检测异常变化。例如，传感器噪声的增加可能预示着传感器故障。
- **频谱分析：**对传感器数据或控制信号进行频谱分析，检测是否存在异常频率分量。例如，电机振动故障可能在特定频率下产生能量峰值。
- **波形分析：**分析传感器数据或控制信号的波形特征，检测异常的波形模式，如跳变、尖峰、持续偏移等。
基于学习的方法：
- **监督学习：**通过收集不同故障模式下的无人机数据，训练分类器（如支持向量机SVM、神经网络NN）来识别故障类型。这种方法需要大量的带标签故障数据，但能够识别复杂的故障模式。
- **无监督学习：**利用聚类算法或异常检测算法，分析正常和异常数据之间的差异，发现潜在的故障模式。这种方法不需要预先了解故障类型，但可能难以解释检测到的异常。
- **基于模型学习：**结合模型和学习方法，例如，利用神经网络对模型中的非线性部分进行建模，或者利用学习算法对模型参数进行在线修正。

四、无人机模型故障诊断方法研究

在检测到故障后，故障诊断的目标是确定故障的类型、位置和严重程度。常用的故障诊断方法可以分为以下几类：

基于知识的方法：
- **故障树分析：**建立故障树模型，将系统故障分解为更基本的事件，并通过逻辑门（如AND、OR门）连接起来，分析故障原因。
- **专家系统：**建立故障知识库，利用推理规则和专家经验，对检测到的故障现象进行诊断。
- **规则库方法：**建立基于故障现象和故障原因的规则库，当检测到特定的故障现象时，触发相应的规则，得出诊断结果。
基于模型的方法：
- **故障隔离：**通过分析不同故障模式对系统残差的影响，隔离出故障发生的子系统或部件。例如，通过比较不同传感器的残差模式，确定是哪个传感器发生了故障。
- **故障辨识：**通过估计故障参数或故障模型，辨识故障的类型和严重程度。例如，通过估计电机推力损失的百分比，确定电机故障的严重程度。
- **模型匹配：**建立不同故障模式下的系统模型，将实际观测值与不同故障模式下的模型预测值进行匹配，找出最佳匹配的模型，从而诊断故障类型。
基于学习的方法：
- **分类器：**利用多分类器对故障类型进行分类，训练样本包括不同故障模式下的特征向量。
- **神经网络：**利用神经网络对故障现象进行模式识别，输出故障类型或故障参数。
- **深度学习：**利用深度学习模型对大量的传感器数据进行特征提取和分类，实现更鲁棒的故障诊断。

在实际应用中，通常会结合多种方法进行故障检测与诊断，例如，先利用基于模型的残差生成方法进行故障检测，然后利用基于知识或基于模型的方法进行故障隔离和辨识。

五、无人机模型故障检测与诊断的应用与挑战

无人机模型故障检测与诊断技术在提高无人机安全性、可靠性和任务成功率方面发挥着重要作用。其应用场景广泛，包括：

**飞行前检查：**通过地面站对无人机系统进行自检，检测是否存在潜在的故障。
**飞行中监测：**实时监测无人机系统状态，检测和诊断飞行过程中发生的故障，并采取相应的应急措施。
**飞行后分析：**对飞行数据进行离线分析，识别潜在的故障隐患，为维护和改进提供依据。
**自主应急：**在检测到故障后，无人机能够根据诊断结果自主执行应急预案，如返航、就近迫降等。
**鲁棒控制：**将故障信息反馈给控制器，调整控制策略，以应对故障对系统性能的影响。

尽管取得了显著进展，无人机模型故障检测与诊断仍然面临一些挑战：

**模型不确定性：**实际系统的模型与理想模型存在差异，模型不确定性会影响故障检测和诊断的精度。
**非线性与时变性：**无人机系统具有高度的非线性特性，且模型参数可能随飞行环境、磨损等因素发生变化，增加了故障研究的难度。
**故障模式多样性与复杂性：**故障模式多种多样，且可能同时发生或相互影响，使得故障检测与诊断变得更加复杂。
**数据获取与标注：**获取不同故障模式下的充足且带有精确标签的数据是一项挑战，特别是对于一些罕见的故障。
**计算资源限制：**无人机平台计算资源有限，实时进行复杂的故障检测与诊断算法需要高效的算法和硬件支持。
**鲁棒性与误报率：**在复杂的飞行环境下，如何保证故障检测与诊断的鲁棒性，降低误报率和漏报率是一个重要问题。

六、未来发展趋势

未来，无人机模型故障检测与诊断的研究将朝着以下方向发展：

**融合多种传感器数据：**结合IMU、GPS、视觉、声学等多种传感器数据，利用多传感器融合技术，提高故障检测与诊断的准确性和鲁棒性。
**基于深度学习的故障诊断：**利用深度学习模型对复杂的无人机数据进行特征提取和模式识别，实现更智能、更精准的故障诊断。
**数字孪生技术：**构建无人机的数字孪生模型，通过实时数据驱动数字孪生进行模拟，预测故障发生，并进行故障演化分析。
**强化学习在故障处理中的应用：**利用强化学习算法训练无人机自主学习在故障发生后采取最优的应急策略。
**分布式故障诊断：**对于多无人机协同系统，研究分布式故障检测与诊断方法，提高整个系统的可靠性。
**故障预测与健康管理（Prognostics and Health Management, PHM）：**从被动诊断转向主动预测，通过对系统健康状态进行评估和预测，提前发现潜在的故障隐患，进行预防性维护。

结论

无人机模型故障检测与诊断是保障无人机安全运行的关键技术。通过对无人机模型进行深入研究和分析，结合基于模型、基于信号处理和基于学习等多种方法，能够有效地检测和诊断无人机系统中发生的各种故障。虽然目前仍面临一些挑战，但随着人工智能、数据科学、传感器技术和计算能力的不断发展，无人机模型故障检测与诊断技术必将取得更大的进步，为无人机技术的广泛应用提供坚实的安全保障。未来的研究应更加关注复杂故障模式的识别、鲁棒性与实时性、以及从被动诊断向主动预测的转变，从而最终实现无人机系统的更高可靠性、安全性和自主性。
