🔥 内容介绍

动力学运动规划是机器人学、航空航天、自动化等领域的核心问题之一。其目标是在考虑系统动力学约束、环境限制和任务目标的前提下，生成一条可行的、最优的运动轨迹。传统的运动规划方法通常侧重于几何路径规划，然后在后处理阶段进行动力学可行性验证或轨迹优化。然而，对于具有复杂动力学特性的系统，如模仿生物运动的机器人，例如以喷水推进为主要运动机制的仿生鱿鱼（Squid）机器人，忽略动力学约束可能导致生成的轨迹无法在物理世界中实现，或者需要耗费巨大的控制力矩。因此，深入研究具有Squid动力学的系统的动力学运动规划具有重要的理论意义和实际应用价值。

Squid动力学系统的特点

Squid（鱿鱼）以其独特的喷水推进方式而闻名。其运动原理在于通过收缩外套膜将大量海水吸入，然后迅速通过虹吸管将水射出，利用反作用力产生推力。这种运动方式具有以下几个显著特点：

非线性与耦合性：
喷水推进产生的推力大小和方向与外套膜收缩的速度、虹吸管的角度以及周围水环境的性质等因素高度非线性相关。此外，推力会直接影响系统的平移和旋转，各个自由度之间存在强烈的耦合。
非完整性：
喷水推进通常只能产生沿着特定方向的推力（例如，通过调节虹吸管方向），这使得系统无法像万向轮机器人那样在任意方向上瞬时移动。这种非完整性约束使得运动规划更加复杂。
间歇性推力：
喷水推进是一个间歇性的过程，外套膜吸水、收缩、喷水需要一定的时间。这导致系统受到的推力是随时间变化的，并非连续可调。
水动力学效应：
系统在水中运动时会受到水的阻力、升力、附着质量等水动力学效应的影响。这些效应进一步增加了动力学模型的复杂性。

鉴于这些特点，传统的基于简单质点模型或刚体模型的运动规划方法难以直接应用于具有Squid动力学的系统。需要建立更为精确的动力学模型，并在规划过程中充分考虑模型的非线性、耦合性、非完整性和间歇性等特性。

基于ODE45的动力学运动规划方法

为了解决具有复杂动力学系统的运动规划问题，基于采样的运动规划方法，如RRT（Rapidly-exploring Random Trees）和PRM（Probabilistic Roadmaps），被广泛应用于高维空间中的路径搜索。然而，这些方法通常需要一个有效的状态转移模型来预测系统在给定控制输入下的未来状态。对于具有复杂动力学特性的系统，解析求解其动力学方程通常十分困难，或者需要大量的计算资源。在这种情况下，利用数值积分方法来模拟系统的动态响应成为一种可行且有效的方法。MATLAB中的ode45函数作为一种成熟、高效的常微分方程（ODE）求解器，非常适合用于模拟具有Squid动力学的系统的运动过程。

将ode45应用于动力学运动规划的关键在于构建一个能够描述系统动力学的ODE模型，并将其集成到采样或优化的框架中。具体流程可以概括如下：

建立动力学模型：
根据Squid喷水推进的原理，建立系统的动力学方程。这通常是一个二阶非线性ODE系统，描述系统位置、姿态、速度和角速度随时间的变化。模型中需要包含喷水推力、水动力学效应以及其他可能的外部扰动。喷水推力可以建模为与外套膜压力、虹吸管方向和喷水速度相关的函数。水动力学效应可以根据经验公式或通过CFD（计算流体动力学）模拟来获得。
构建状态转移函数：
定义一个函数，该函数以当前系统状态（位置、姿态、速度、角速度等）和控制输入（例如，外套膜收缩速率、虹吸管方向等）为输入，利用ode45求解器在一定时间步长内对动力学方程进行数值积分，输出系统在该时间步长后的状态。
集成到运动规划框架中：

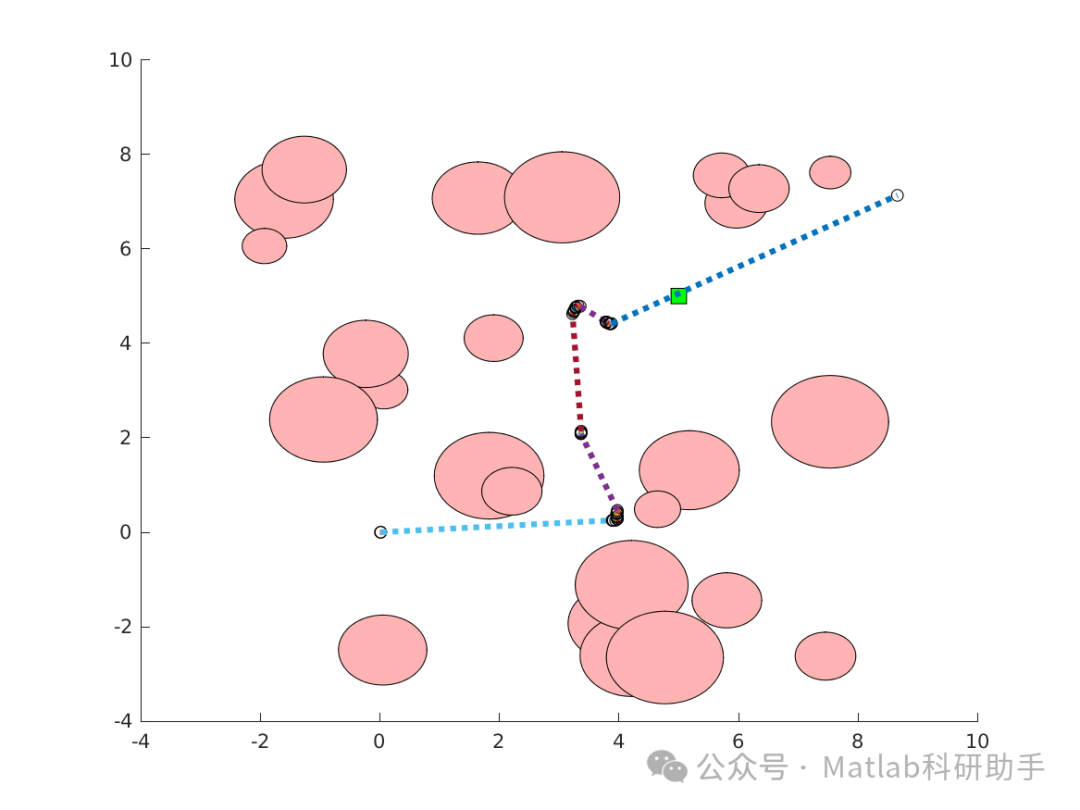

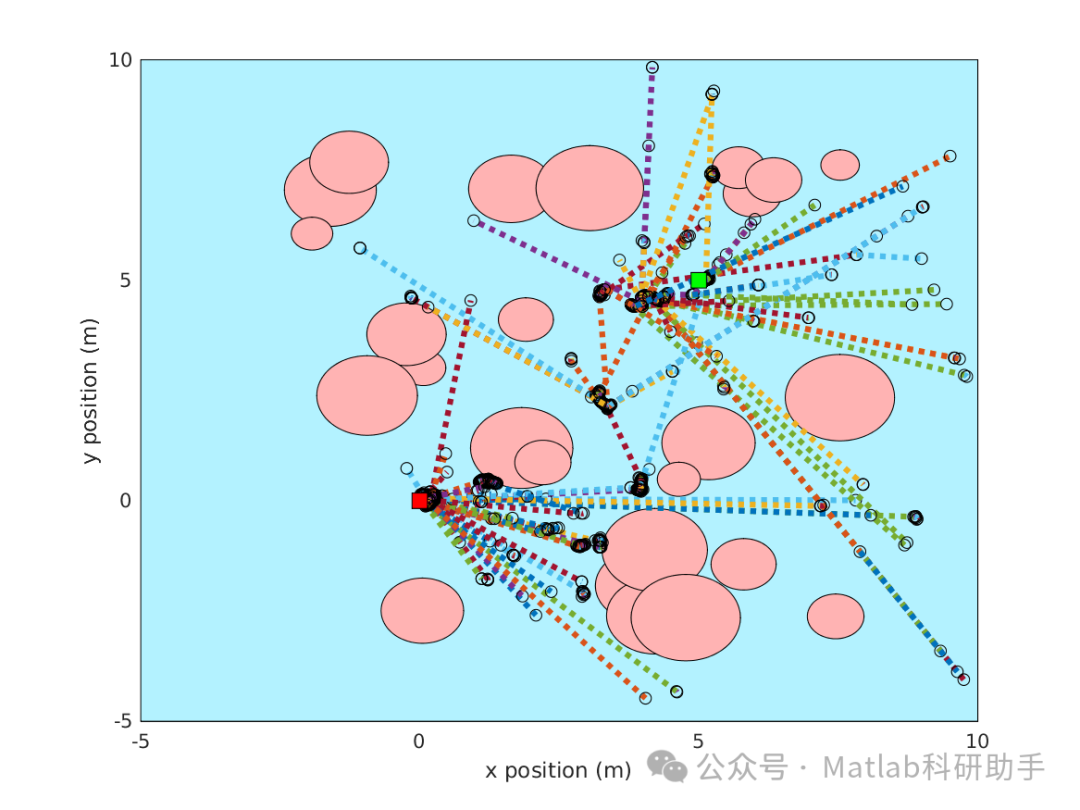

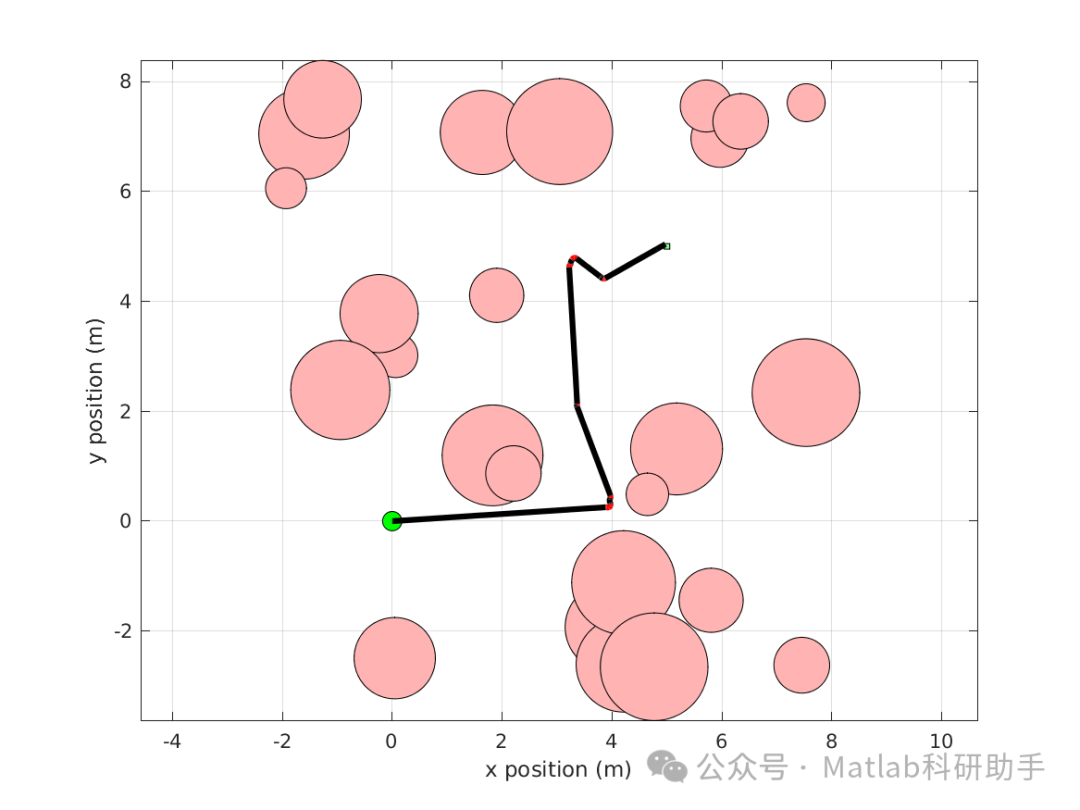

将状态转移函数集成到基于采样的规划算法中。例如，在RRT算法中，当生成一个随机状态点后，不再使用简单的欧氏距离来连接节点，而是使用基于动力学模型的轨迹段。从当前节点出发，通过施加一定的控制输入，利用ode45预测系统在一定时间内的运动轨迹，如果轨迹能够到达或靠近随机状态点，则将该轨迹段作为新的分支添加到树中。在轨迹优化方法中，ode45可以用于计算轨迹沿线的动力学可行性，并提供梯度信息用于优化。
处理非完整性约束和间歇性推力：
针对Squid动力学的非完整性和间歇性特点，需要在控制输入的设计和轨迹生成过程中加以考虑。例如，控制输入可能需要设计为一系列离散的喷水动作，而不是连续的推力。规划算法也需要适应这种间歇性。
碰撞检测与避障：
在生成轨迹的过程中，需要实时进行碰撞检测，确保生成的轨迹不会与环境中的障碍物发生碰撞。ode45生成的轨迹提供了连续的状态信息，方便进行精细的碰撞检测。
代价函数与优化：
为了获得最优轨迹，可以定义一个代价函数，例如，能量消耗、完成任务的时间、路径长度等。通过在规划过程中最小化代价函数来优化生成的轨迹。

使用ode45的优势在于其成熟性、鲁棒性和效率，能够有效地处理非刚性ODE系统。然而，需要注意的是，ode45求解的是确定性的动力学模型，对于存在不确定性或外部扰动的系统，可能需要结合其他方法，如鲁棒控制或强化学习。

研究内容与挑战

基于ODE45的具有Squid动力学的系统动力学运动规划研究可以进一步深入以下几个方面：

更精确的动力学建模：
建立更为精细和准确的Squid动力学模型，特别是更精确地描述喷水推力的产生机制以及复杂的水动力学效应。可以结合CFD模拟数据来优化模型参数。
高效的状态转移函数：
对于实时性要求高的应用，需要优化ode45的使用，例如，采用更小的积分步长，但要平衡计算效率和精度。可以考虑利用并行计算来加速状态转移的计算。
控制输入空间的探索与优化：
Squid的运动能力受到外套膜收缩和虹吸管调节的限制。研究如何有效地探索和优化控制输入空间，以生成更高效、更灵活的运动轨迹。可以考虑基于学习的方法来学习最优的控制策略。
应对环境不确定性：
水下环境复杂且充满不确定性，如洋流、温度变化等。研究如何使规划算法具备对环境变化的适应性，例如，结合传感器数据进行在线重规划或采用鲁棒控制策略。
多智能体协调与规划：
如果需要多个Squid机器人协同完成任务，如水下勘探或监测，则需要研究多智能体之间的动力学运动规划与协调问题。

结论

具有Squid动力学的系统的动力学运动规划是一个具有挑战性和重要性的研究课题。通过建立精确的动力学模型，并利用ode45等数值积分方法作为核心的状态转移工具，可以将复杂的非线性、非完整系统动力学集成到先进的运动规划框架中。这使得我们能够生成更为精确、可行且最优的运动轨迹，为仿生Squid机器人等复杂水下移动平台的高效运动控制奠定基础。未来的研究可以进一步聚焦于动力学模型的精细化、控制策略的优化、环境不确定性的处理以及多智能体协同等方向，从而推动水下机器人技术的发展和应用。
