🔥 内容介绍

电磁场的数值模拟在科学研究和工程设计中扮演着至关重要的角色，特别是在电磁兼容性、天线设计、光学器件以及微波电路等领域。时域有限差分法（FDTD）作为一种强大而直观的时域模拟方法，以其直观的物理意义、相对容易的实现以及对复杂结构的适应性而广受青睐。然而，FDTD方法在处理无限或半无限计算区域时面临一个核心挑战：如何有效地截断计算区域并防止仿真区域边界对内部场的反射，从而模拟电磁波在无界空间中的传播。吸收边界条件（ABC）应运而生，旨在吸收离开计算区域的电磁波，最大限度地减少边界反射。其中，Mur吸收边界条件因其相对简单且在许多情况下表现良好的特性，成为一种常用的选择。

本文将深入探讨在具有Mur吸收边界条件的区域中应用的二维时域有限差分法（2D FDTD）。我们将首先回顾2D FDTD方法的基本原理，然后详细阐述Mur吸收边界条件的推导及其在2D FDTD中的实现。最后，我们将讨论应用Mur ABC时需要考虑的因素以及其局限性。

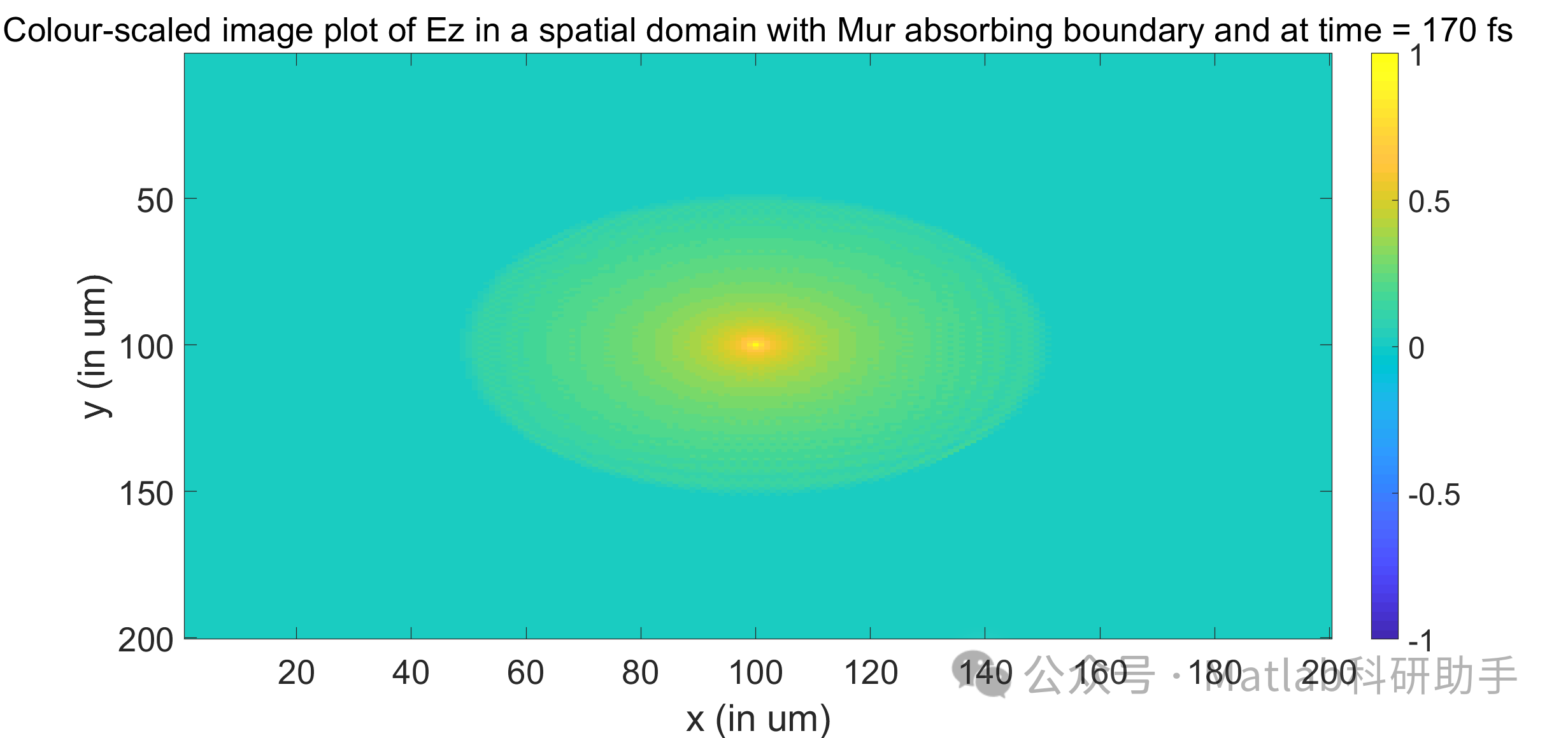

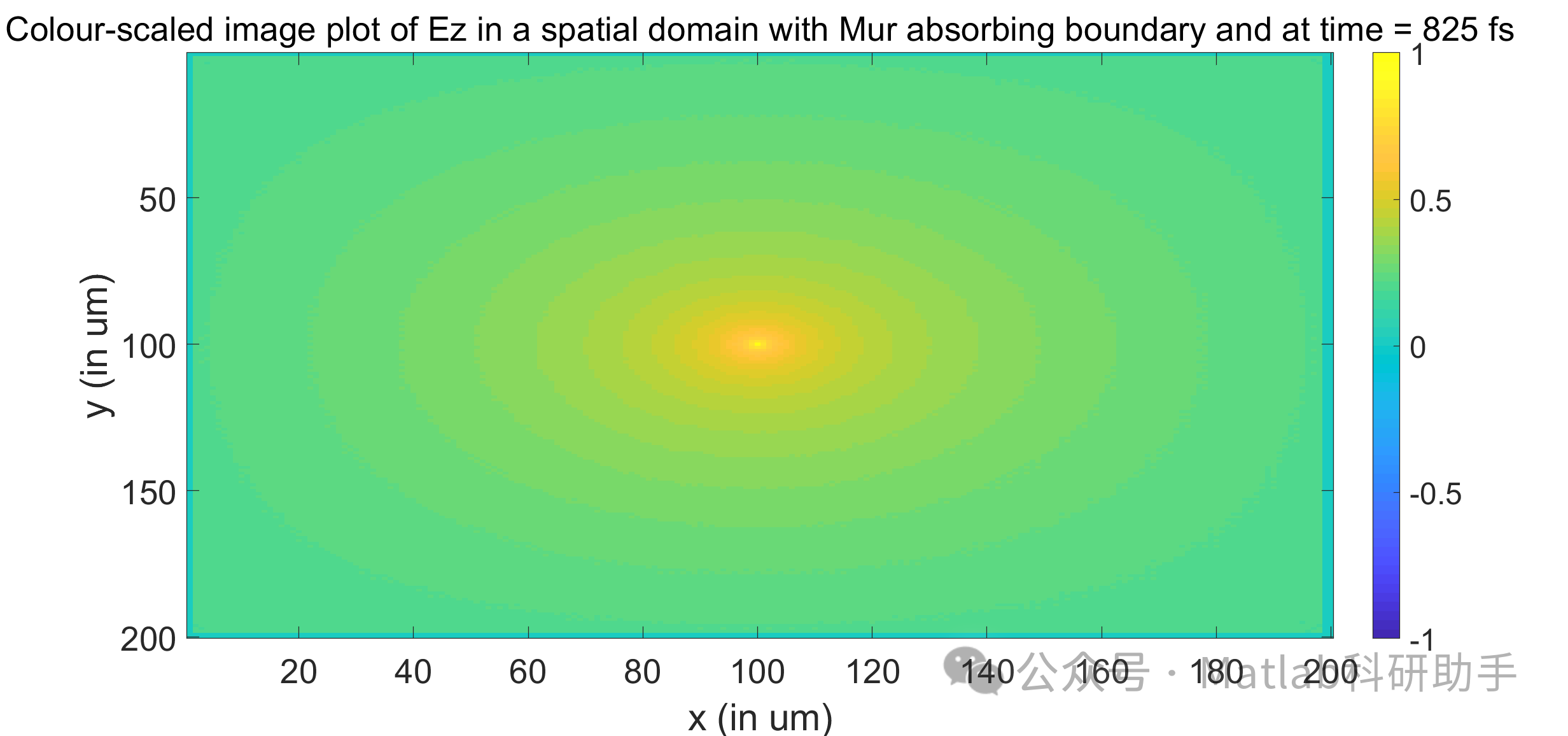

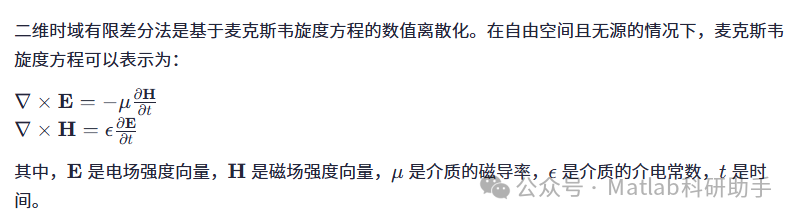

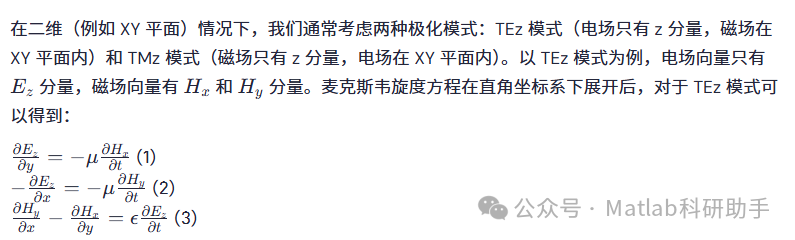

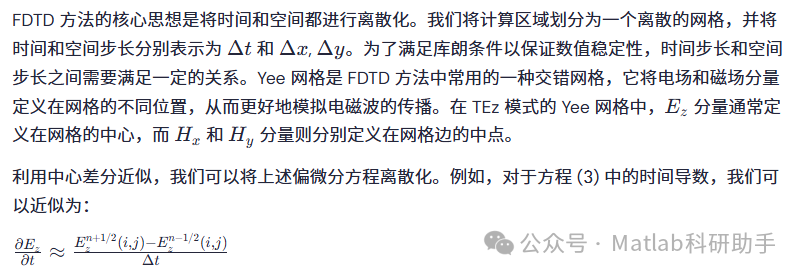

1. 2D FDTD方法的基本原理

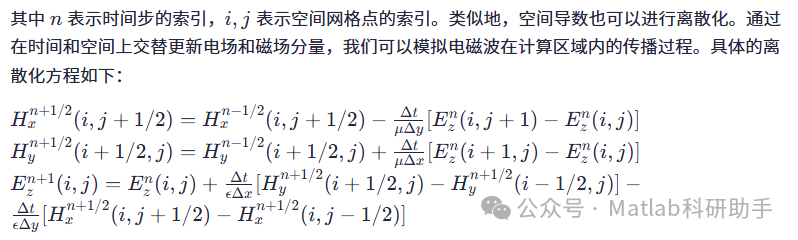

这些方程构成了 2D FDTD 的核心迭代更新公式，通过反复执行这些公式，我们可以模拟电磁场在计算区域内的时域演化。然而，这些方程仅适用于计算区域的内部点。对于计算区域的边界，我们需要采用特殊的边界条件来处理，以防止不必要的反射。

2. Mur吸收边界条件的推导与实现

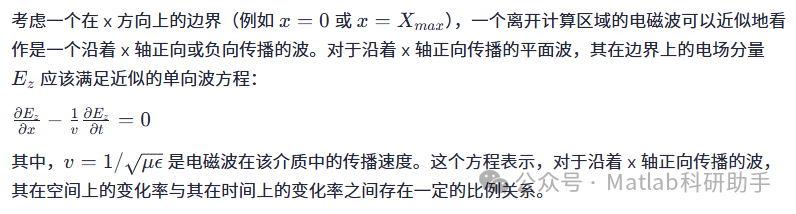

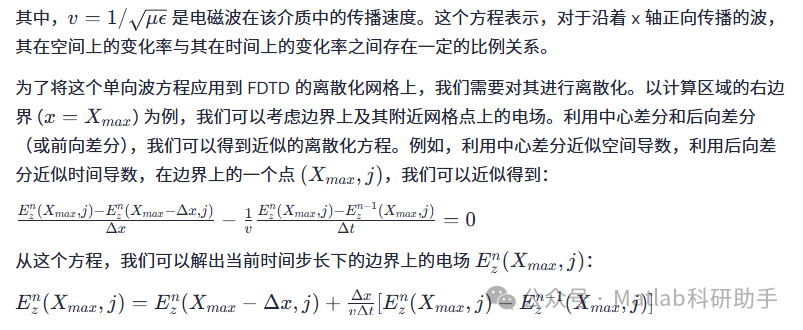

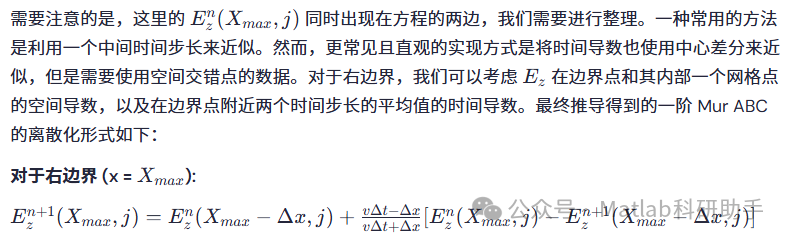

Mur吸收边界条件是一种基于单向波方程的吸收边界条件。其核心思想是在计算区域的边界，强制离开计算区域的波满足某种近似的单向波方程。对于二维情况，Mur提出了两种阶数的 ABC。这里我们主要关注一阶 Mur ABC，因为它相对简单且在许多情况下效果良好。

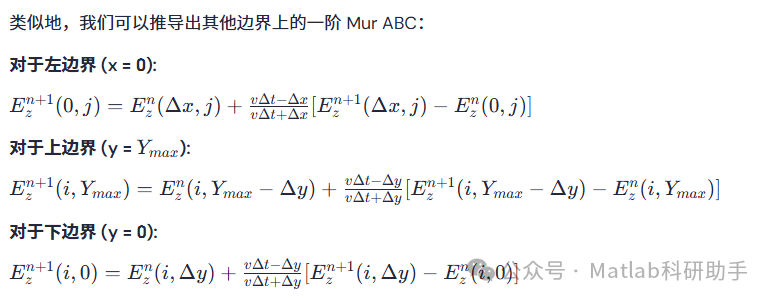

需要注意的是，对于角落区域，简单的将两个一维 Mur ABC 应用可能会导致数值不稳定或吸收效果变差。更精确的处理角落的方法是考虑二维的单向波方程，但这会使公式变得更复杂。在许多实际应用中，简单地将两个相邻边界的一维 Mur ABC 应用到角落点通常是可以接受的，但这会引入一定的反射。

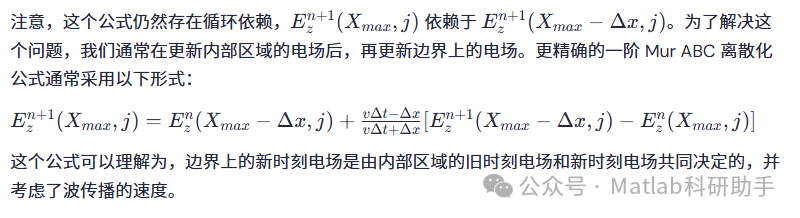

在实现时，通常的步骤是在每个时间步长内，先根据内部区域的 FDTD 迭代公式更新所有内部网格点的电场和磁场分量。然后，根据上述 Mur ABC 公式更新边界上的电场分量。由于磁场分量定义在网格边上，其边界处理也需要类似的方法，但这里主要以电场为例进行说明。

3. Mur ABC的应用与局限性

Mur吸收边界条件在许多2D FDTD应用中被广泛采用，因为它相对简单，容易理解和实现。它能够有效地吸收大部分正入射到边界的平面波。然而，Mur ABC也存在一定的局限性：

对掠射波的吸收效果较差:
Mur ABC 是基于单向波方程推导的，主要针对垂直入射到边界的波。对于掠射角较大的波，即以接近平行于边界的方向传播的波，Mur ABC 的吸收效果会显著下降，导致较强的边界反射。
对复杂波前吸收效果有限:
Mur ABC 对非平面波或具有复杂波前的波的吸收效果也有限。当波前弯曲或包含多个波分量时，简单的一阶单向波近似不再准确。
角落处理问题:
如前所述，简单地应用一维 Mur ABC 到角落区域会引入额外的反射。
与材料参数相关:
Mur ABC 的推导依赖于介质的传播速度 vv，因此在处理非均匀介质边界时需要特别小心。如果边界位于不同介质的交界处，简单应用自由空间的 Mur ABC 将不准确。

尽管存在这些局限性，Mur ABC 在许多实际应用中仍然是有效的。例如，在模拟天线在自由空间的辐射场时，如果计算区域设置得足够大，使得边界距离天线较远，则到达边界的波近似为平面波，此时 Mur ABC 可以提供较好的吸收效果。

为了克服 Mur ABC 的局限性，人们发展了更高级的吸收边界条件，例如完美匹配层（PML）。PML 是一种更通用的吸收边界条件，它通过在计算区域边界添加一个特殊的吸收层来吸收离开的电磁波。PML 在吸收各种角度和波前的波方面表现出色，但其实现相对复杂，计算开销也更大。

在实际应用中，选择合适的 ABC 取决于具体的模拟问题、所需的精度以及计算资源的限制。对于一些简单的应用，Mur ABC 可能已经足够满足要求。而对于需要高精度模拟或处理复杂场景的应用，则可能需要采用更高级的 ABC。

4. 总结

本文详细介绍了在具有Mur吸收边界条件的区域中应用的二维时域有限差分法。我们回顾了2D FDTD 方法的基本原理，详细推导并给出了Mur吸收边界条件在2D FDTD中的离散化实现公式。最后，我们讨论了Mur ABC的应用范围和主要的局限性。

Mur吸收边界条件作为一种相对简单有效的ABC，在二维FDTD模拟中发挥着重要作用，帮助我们在有限的计算区域内模拟电磁波在无界空间中的传播。理解其基本原理、实现方式以及局限性，对于进行准确有效的FDTD模拟至关重要。虽然存在更高级的ABC，但在许多情况下，Mur ABC 仍然是值得考虑的选项，尤其是在对计算效率有较高要求的场景下。未来的研究和应用将继续探索更高效、更准确的边界处理方法，以应对日益复杂的电磁场模拟挑战。
