🔥 内容介绍

悬索桥作为大跨度桥梁结构，对风荷载具有高度敏感性。风湍流作为风荷载的重要组成部分，其随机性和空间变异性对桥梁的动力响应产生显著影响。本文旨在探讨在时域中计算悬索桥对风湍流的耦合动态响应的方法。通过建立精细的桥梁结构动力学模型，考虑风湍流场的时空特性，并采用适当的数值求解方法，可以有效地模拟风与桥梁结构之间的复杂耦合作用，为桥梁的抗风设计提供重要的理论支撑。

关键词： 悬索桥；风湍流；时域分析；耦合响应；结构动力学；数值模拟

1. 引言

随着桥梁跨度的不断增大，风荷载对结构安全和使用性能的影响愈发凸显。尤其是对于柔性较大的悬索桥，风荷载引起的振动问题是桥梁工程领域长期关注的焦点。风荷载主要包括平均风、阵风和风湍流。其中，风湍流是一种具有显著随机性和复杂结构的随机过程，其瞬时变化和空间不均匀性会激发桥梁结构复杂的动态响应。因此，准确评估风湍流对悬索桥的动力影响，对于保障桥梁的结构安全至关重要。

传统的风荷载分析方法通常基于频域分析，将风湍流视为平稳随机过程，并在频域内求解结构的响应功率谱密度。然而，悬索桥结构的非线性和风致振动的非线性特性（如气动阻尼和气动刚度效应）在频域分析中难以充分考虑。此外，频域分析通常适用于线性系统，对于包含非线性组件或需要考察瞬时响应的结构，时域分析方法更具优势。

时域分析方法直接在时间域内模拟结构的动态响应过程，能够自然地纳入结构和风荷载的非线性特性。通过在时域中模拟随机风湍流场，并将其施加于桥梁结构动力学模型上，可以直接计算结构在不同时间步长下的位移、速度和加速度响应。这种方法能够更真实地反映风与桥梁结构之间的耦合作用，为评估极端风荷载作用下的结构安全性提供更可靠的结果。

本文将重点阐述在时域中计算悬索桥对风湍流的耦合动态响应的关键技术和步骤，包括悬索桥结构模型的建立、风湍流场的模拟、风荷载的计算以及结构动力学方程的求解。

2. 悬索桥结构模型的建立

在时域动力分析中，建立一个能够准确反映悬索桥动力特性的结构模型至关重要。常用的结构模型包括有限元模型和梁单元模型。

2.1 有限元模型

采用通用有限元软件（如ABAQUS、ANSYS等）建立悬索桥的精细三维有限元模型，能够充分考虑桥塔、主缆、加劲梁、吊杆等主要构件的几何形态和材料特性。对于悬索桥，主缆的索力效应、吊杆的几何非线性以及加劲梁和桥塔的弹性变形都需要在模型中予以考虑。常用的单元类型包括梁单元用于模拟加劲梁和桥塔，桁架单元用于模拟吊杆，以及索单元用于模拟主缆。主缆的预应力通常通过施加初始应变或采用索单元的非线性特性来模拟。边界条件的设置应根据实际情况考虑支座的约束类型。

2.2 梁单元模型

对于初步分析或对计算效率要求较高的场景，可以采用简化梁单元模型。这种模型将加劲梁、桥塔等构件简化为具有等效截面特性的梁单元，主缆和吊杆可以采用桁架单元或具有非线性特性的索单元表示。梁单元模型在保持一定计算精度的前提下，能够显著降低计算量，适用于参数研究和初步设计阶段。

无论采用哪种模型，都需要对模型的模态特性进行分析，以获取结构的自振频率和振型。这些信息对于理解结构的动力行为和选择合适的数值积分步长至关重要。结构的质量矩阵和刚度矩阵是动力方程求解的基础。对于包含非线性效应的模型，刚度矩阵可能随结构变形而变化。

3. 风湍流场的模拟

时域风湍流场的模拟是计算风致响应的关键步骤之一。风湍流具有随机性和空间相关性，常用的模拟方法包括谱表示法和数值模拟法。

3.1 谱表示法

谱表示法基于风湍流的功率谱密度和互功率谱密度函数。常用的功率谱模型包括Kaimal谱、Harris谱等，用于描述单点风速的能量分布。互功率谱密度函数则描述了不同空间点处风速之间的相关性。基于功率谱和互功率谱密度，可以采用谐波合成法、离散傅里叶变换法等方法生成具有指定统计特性的时域风速序列。谐波合成法将风速时程分解为一系列具有不同频率和相位的简谐波的叠加，通过随机生成相位角来引入随机性。离散傅里叶变换法则利用快速傅里叶变换（FFT）将频域谱信息转化为时域序列。

3.2 数值模拟法

数值模拟法，如大涡模拟（LES）或直接数值模拟（DNS），直接求解 Navier-Stokes 方程，能够更精确地捕捉风场的非线性特性和复杂流动结构。然而，这些方法计算量巨大，通常仅用于研究局部流场特性或对特定问题进行深入分析。对于悬索桥整体结构的动力分析，谱表示法更为常用。

在模拟风湍流场时，需要考虑风场的空间相关性。桥梁结构具有较大的跨度，不同桥段所受到的风荷载是相关的。常用的空间相关性模型包括横向相干函数和竖向相干函数，它们描述了沿桥跨方向和竖向方向不同点风速之间的相关程度。通过考虑这些相关性，可以生成具有更真实空间分布的风速场，从而更准确地模拟作用于桥梁上的随机风荷载。

模拟的风速场通常包括沿桥跨方向（来流方向）、垂直于桥跨方向（横风向）和竖向三个分量，并且随时间和空间位置变化。

4. 风荷载的计算

将模拟的风湍流场转化为作用于桥梁结构上的风荷载是动力分析的又一关键步骤。悬索桥所受的风荷载主要包括气动力荷载和气动弹性荷载。

4.1 气动力荷载

气动力荷载是由于风作用于桥梁结构表面而产生的力，主要包括阻力、升力和弯矩。这些力通常根据静风荷载系数（如阻力系数、升力系数和力矩系数）和风速的平方来计算。然而，在湍流风场中，瞬时风速的变化会引起瞬时气动力的变化。因此，在时域分析中，需要根据模拟得到的瞬时风速场，并结合气动系数，计算作用于桥梁各个构件上的瞬时气动力。对于加劲梁，通常将其离散为一系列微段，分别计算各微段上的气动力，然后将这些力转化为作用于结构节点上的等效节点荷载。

4.2 气动弹性荷载

气动弹性荷载是由于结构的振动引起风荷载的变化，进而反过来影响结构振动的荷载。这种耦合作用是导致桥梁颤振等不稳定现象的主要原因。气动弹性荷载通常表示为结构位移、速度和加速度的函数。在时域分析中，常用的方法是将气动弹性荷载通过气动导数（或称颤振导数）来表示。气动导数是根据风洞试验或计算流体力学（CFD）方法获得的，描述了结构单位位移、速度或加速度对气动力和力矩的影响。通过将气动导数乘以结构的瞬时位移、速度和加速度，可以计算得到气动弹性力，并将其加入到结构的动力方程中。

考虑气动弹性荷载能够更全面地反映风与结构的耦合作用，尤其是在风速较高、结构振动较大的情况下。

5. 结构动力学方程的求解

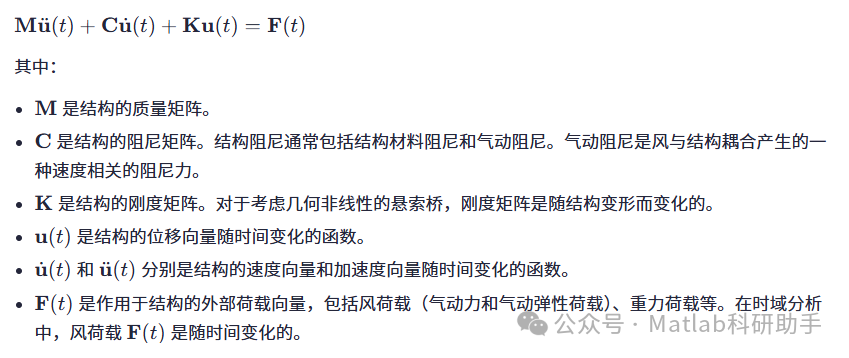

在获得作用于桥梁结构上的时域风荷载后，需要求解结构的动力学方程以获得结构的动态响应。悬索桥作为柔性结构，其动力学方程通常表示为如下形式：

Mu¨(t)+Cu˙(t)+Ku(t)=F(t)

这是一个典型的二阶常微分方程组，需要采用数值积分方法在时域中进行求解。常用的数值积分方法包括：

5.1 Newmark-β法

Newmark-β法是一种显式或隐式的逐步积分方法，通过假设加速度在时间步长内以某种方式变化（由参数β控制），来求解结构在每个时间步长末的位移、速度和加速度。Newmark-β法具有较好的稳定性和精度，是结构动力学时域分析中常用的方法。

5.2 Wilson-θ法

Wilson-θ法是一种无条件稳定的隐式逐步积分方法，尤其适用于具有高频成分的动力响应分析。

5.3 中心差分法

中心差分法是一种显式逐步积分方法，计算效率较高，但对时间步长有一定的限制，当时间步长过大时可能出现不稳定。

在求解过程中，需要注意时间步长的选择。时间步长应足够小，以捕捉结构的高频振动，并且应满足数值方法的稳定性要求。同时，计算的总时长应足够长，以获取具有统计意义的响应结果，并能够包含结构在不同风况下的响应特征。

对于包含非线性效应（如几何非线性、材料非线性、气动非线性）的悬索桥结构，动力方程是一个非线性方程组。此时，需要采用迭代求解方法，如Newton-Raphson法等，在每个时间步内进行迭代求解，直到满足收敛准则。

6. 结果分析与应用

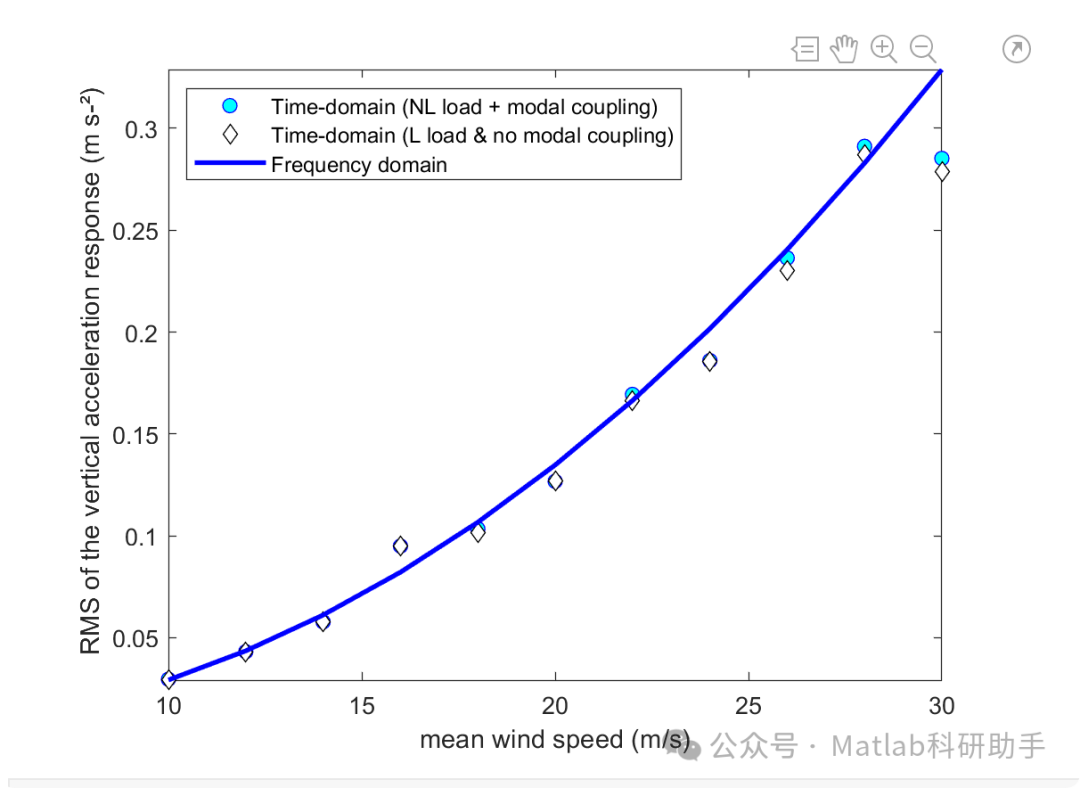

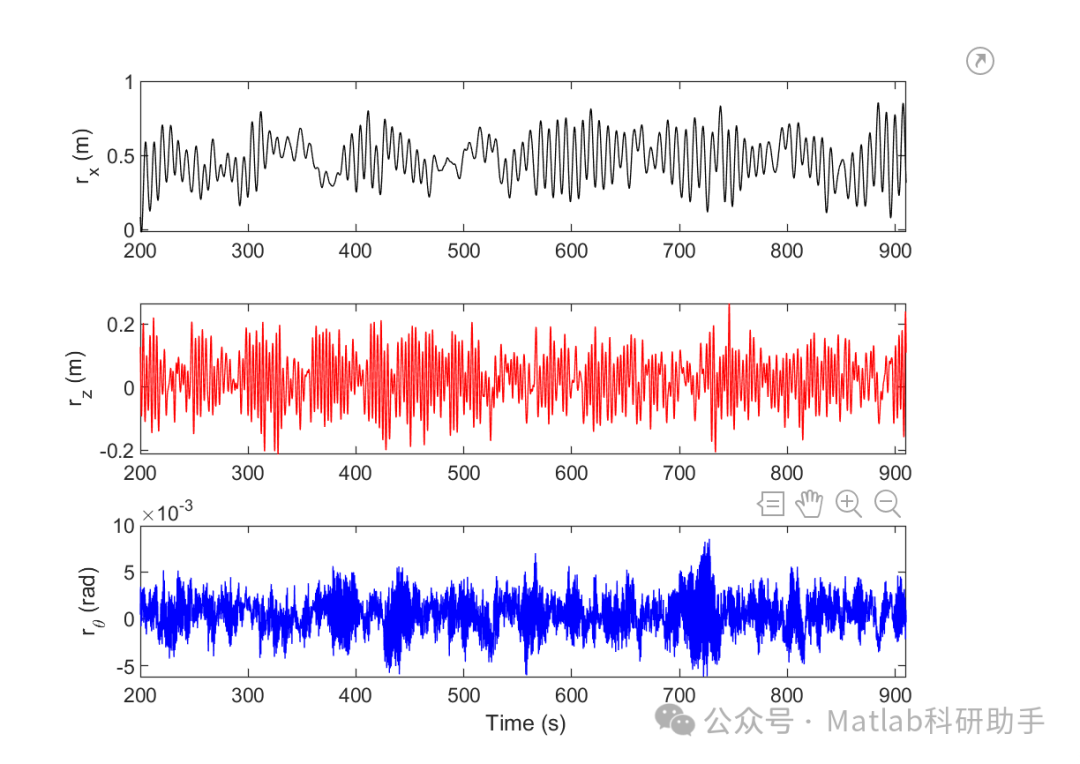

通过时域动力分析，可以得到悬索桥在随机风湍流作用下的瞬时位移、速度、加速度、内力等响应时程。对这些时程进行统计分析，可以获取结构的均值响应、标准差响应、最大响应、最小响应等统计特征。

6.1 响应统计特征

均值响应：
反映了结构在平均风作用下的静力响应和可能的平均气动力影响。
标准差响应：
反映了结构在风湍流引起的随机振动中的波动幅度，与结构的疲劳性能相关。
最大响应/最小响应：
反映了结构在考虑风湍流极端值情况下的响应极值，与结构的强度和稳定性相关。

6.2 功率谱密度分析

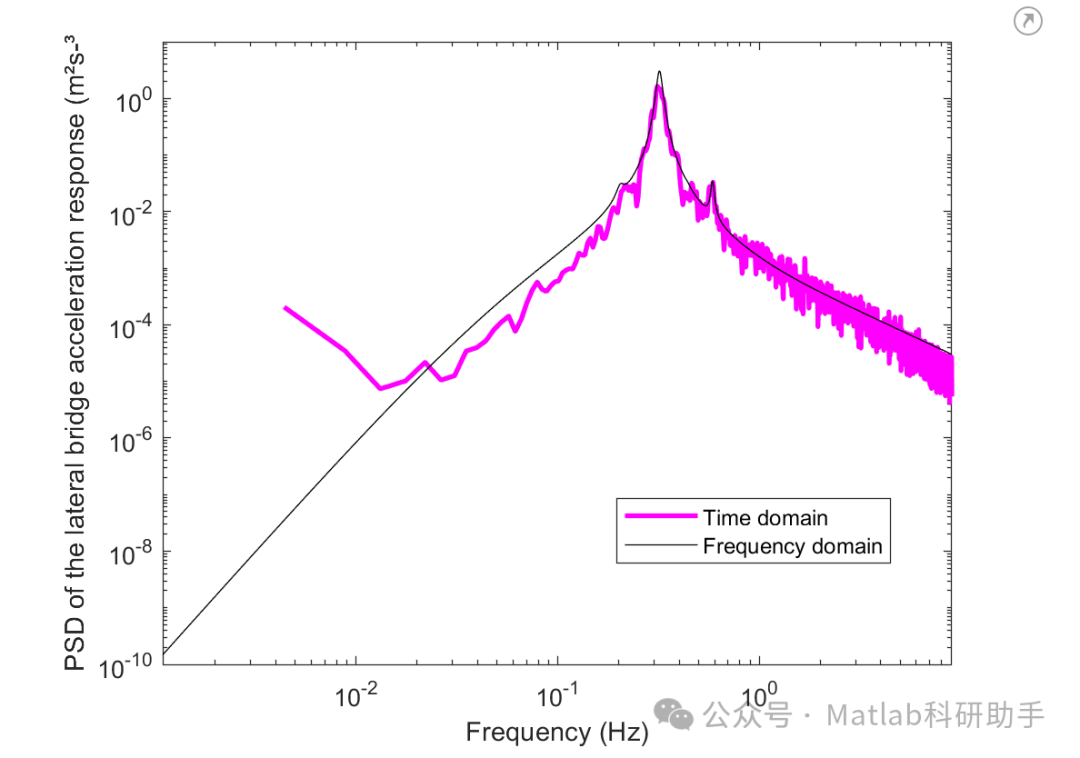

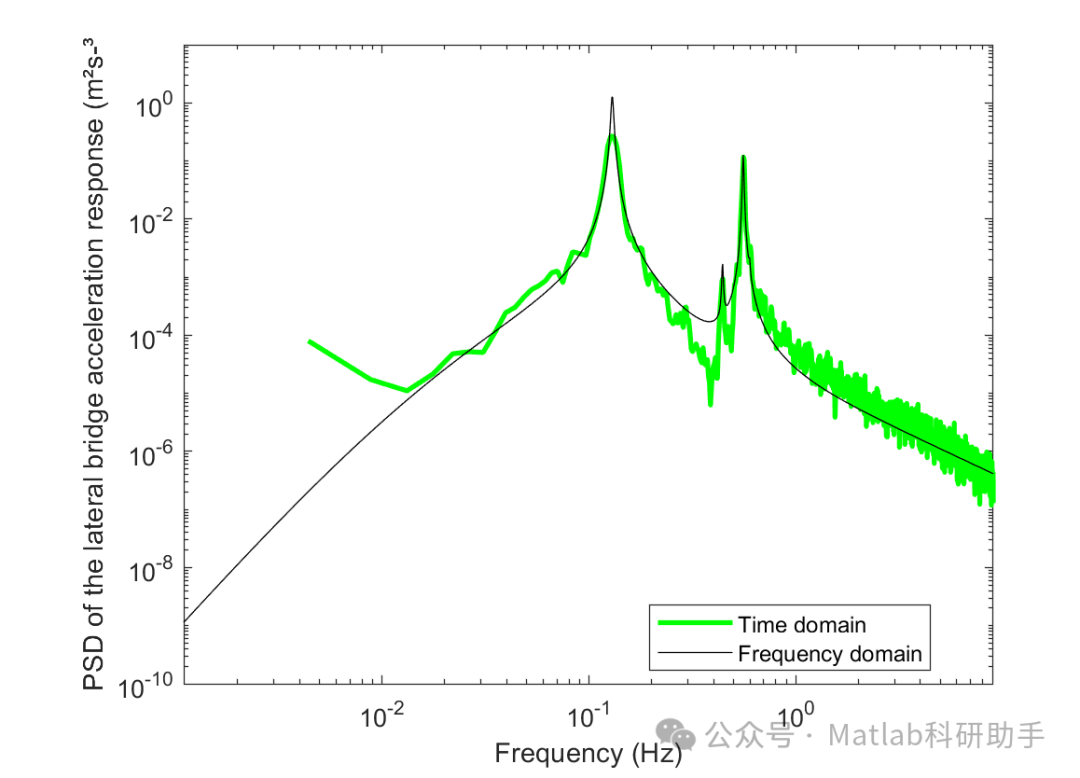

对响应时程进行傅里叶变换，可以得到响应的功率谱密度（PSD）。PSD能够揭示结构响应的频率分布，从而识别出风荷载主要激发结构的哪些模态振动。

6.3 极值分析

为了评估结构在极端风况下的安全性，需要进行极值分析。常用的极值分析方法包括Gumbel分布、Fisher-Tippett分布等极值分布理论，对响应时程的极值进行拟合和预测。

6.4 结构安全评估

将计算得到的结构响应与设计规范规定的允许值进行比较，可以评估结构的安全性。例如，对位移响应进行验算以满足使用性能要求，对内力响应进行验算以满足强度和稳定性要求。对于可能发生的风致颤振等气动弹性失稳问题，时域分析能够直接观察和判断结构是否发生发散振动，从而评估结构的抗颤振性能。

7. 结论

在时域中计算悬索桥对风湍流的耦合动态响应是一种能够全面考虑风荷载随机性、空间变异性以及结构和风荷载非线性的重要分析方法。通过建立精细的结构动力学模型，模拟具有真实统计特征的时域风湍流场，准确计算气动力和气动弹性荷载，并采用合适的数值积分方法求解非线性动力方程，可以有效地获取悬索桥在风湍流作用下的瞬时动态响应，并进行深入的统计分析和安全评估。

未来的研究可以进一步完善风湍流场的模拟方法，例如考虑更复杂的风场结构（如大尺度涡旋）；提高气动力的计算精度，结合CFD方法获取更准确的气动导数或直接进行气动弹性耦合模拟；发展更高效和稳定的非线性动力方程求解算法；以及结合人工智能和机器学习技术，优化风致响应的预测和评估方法。
