🔥 内容介绍

随着全球能源结构的转型和可再生能源发电的快速发展，电力系统的稳定性和可靠性面临前所未有的挑战。间歇性和随机性的可再生能源接入使得电力系统的平衡更加复杂，对调峰、调频和备用容量的需求日益增加。抽水蓄能电站作为一种成熟且高效的储能技术，凭借其响应速度快、调节能力强、运行灵活等优势，在保障电力系统安全稳定运行、促进可再生能源消纳等方面发挥着不可替代的作用。如何制定最优的抽水蓄能电站调度方案，最大化其综合效益，是当前电力系统调度领域亟待解决的关键问题。本文旨在深入研究基于粒子群优化（PSO）算法的抽水蓄能电站最佳调度方案。首先，将对抽水蓄能电站的运行特性进行详细分析，并建立考虑多种约束条件的调度优化模型。其次，详细阐述粒子群优化算法的基本原理和改进策略，并将其应用于求解所建立的优化模型。最后，通过算例仿真对所提出的调度方案进行验证，分析其在提升系统运行效率、降低运行成本、增强可再生能源消纳能力等方面的有效性。研究结果表明，基于粒子群优化算法的抽水蓄能电站调度方案能够有效提升系统运行的经济性和可靠性，为电力系统安全稳定运行提供有力支撑。

关键词： 抽水蓄能电站；最佳调度；粒子群优化算法；运行特性；优化模型；可再生能源消纳

引言

能源是国民经济和社会发展的基础，电力系统是现代社会运行的动脉。随着全球气候变化的加剧和环境保护意识的提升，传统化石能源的使用面临越来越严格的限制，可再生能源，如风能和太阳能，正以前所未有的速度发展。然而，可再生能源的发电出力受自然条件影响，具有显著的间歇性和波动性，这给电力系统的调度和运行带来了巨大的挑战。为了平衡电力系统的供需，确保电网的安全稳定运行，需要发展和部署灵活的调节资源和储能技术。

抽水蓄能电站作为一种成熟、可靠且环保的储能技术，在高负荷时期将低谷电能转化为高价值的高峰电能，并在低负荷时期储存电能，有效填补了电力系统在调峰、调频和备用容量方面的需求空白。其快速的响应速度和强大的调节能力使其成为电力系统中重要的灵活调节资源。特别是在高比例可再生能源接入的电力系统中，抽水蓄能电站能够有效平抑风电、光伏等可再生能源的波动，提高电网对可再生能源的接纳能力，减少弃风弃光现象，促进能源的绿色转型。

然而，抽水蓄能电站的运行调度涉及多个时段和多种运行模式的决策，包括发电、抽水和停机等，并且需要考虑水库水位、机组出力、系统负荷、电价等多种复杂约束。如何科学合理地制定抽水蓄能电站的调度计划，使其在满足电力系统运行要求的同时，实现经济效益的最大化，是当前电力系统研究的热点和难点。传统的优化方法，如线性规划、动态规划等，在处理大规模、非线性和非凸的优化问题时往往面临计算复杂度高、容易陷入局部最优等问题。因此，寻找一种高效且能够求解复杂非线性优化问题的算法对于抽水蓄能电站的最佳调度至关重要。

近年来，随着计算能力的提升和智能优化算法的发展，许多新型优化算法被应用于电力系统的调度优化问题中。粒子群优化算法（Particle Swarm Optimization, PSO）作为一种基于群体智能的优化算法，凭借其思想简单、易于实现、收敛速度快等优点，在解决各种优化问题中展现出良好的性能。PSO算法模拟鸟群觅食行为，通过个体粒子在搜索空间中追随最优个体和整个群体的最优解来更新自身位置和速度，最终收敛到全局最优解。将PSO算法应用于抽水蓄能电站的最佳调度问题，有望克服传统方法的不足，找到更优的调度方案。

本文旨在深入研究基于粒子群优化算法的抽水蓄能电站最佳调度方案。首先，对抽水蓄能电站的运行特性进行详细分析，并建立考虑多种约束条件的数学优化模型。然后，详细阐述粒子群优化算法的基本原理和改进策略，并将其应用于求解所建立的优化模型。最后，通过算例仿真对所提出的调度方案进行验证和分析。本文的研究工作对于提升抽水蓄能电站的运行效率、促进可再生能源消纳、保障电力系统安全稳定运行具有重要的理论和实践意义。

1. 抽水蓄能电站运行特性与调度模型建立

抽水蓄能电站的运行特性是进行调度优化的基础。其核心是利用电网低谷时期的富裕电能将下库的水抽至上库储存，在高负荷时期将上库的水放至下库通过水轮机发电。整个过程涉及发电、抽水和停机三种主要运行模式。理解其特性和约束对于建立准确的优化模型至关重要。

1.1 运行模式与特性

发电模式：
当电力系统负荷需求较高时，抽水蓄能电站将上库的水放至下库，通过水轮机带动发电机发电，向电网提供电能。发电出力受到水头高度、机组容量、水轮机效率等因素的影响。
抽水模式：
当电力系统负荷较低或存在大量可再生能源发电盈余时，抽水蓄能电站利用电网的电能将下库的水抽至上库储存。抽水功率受到扬程、机组容量、水泵效率等因素的影响。
停机模式：
在某些时段，根据电力系统的调度需求，抽水蓄能电站可能处于停机状态，不进行发电或抽水。

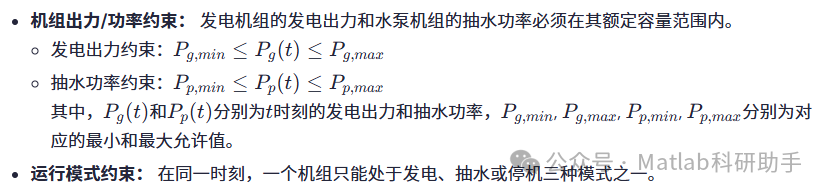

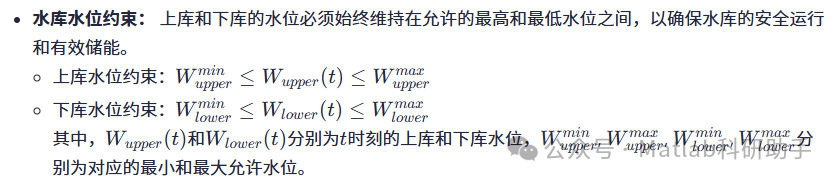

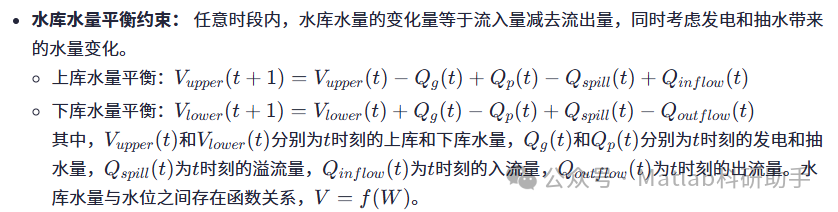

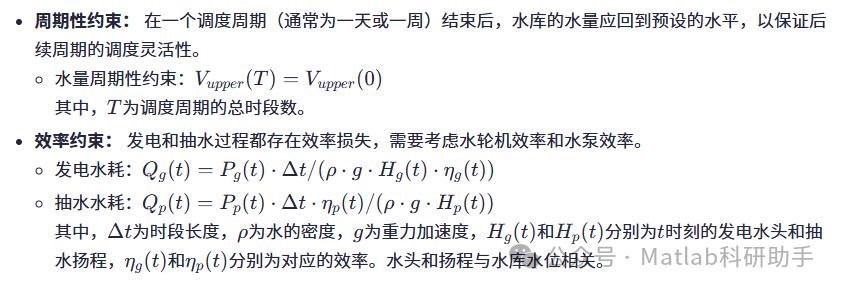

1.2 约束条件分析

抽水蓄能电站的调度方案必须满足一系列的运行约束，这些约束直接影响着电站的可用性和效益。主要约束包括：

1.3 调度优化模型

抽水蓄能电站的最佳调度目标通常是最大化其经济效益，即最大化发电收入与抽水成本之间的差额。同时，在考虑可再生能源消纳的场景下，还可以将减少弃风弃光作为额外的优化目标。

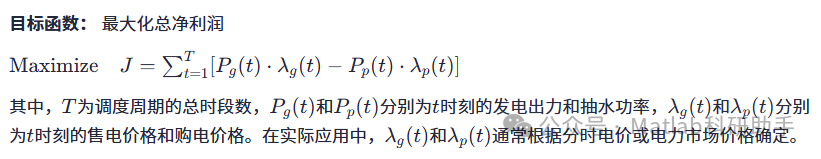

本文以最大化抽水蓄能电站运行周期内的净利润为目标函数。调度周期通常为24小时，以小时为单位进行离散化。

约束条件：

满足上述1.2节中的水库水位约束、机组出力/功率约束、运行模式约束、水库水量平衡约束、周期性约束和效率约束。此外，还需要考虑机组启停时间和次数限制等运行约束，但为了简化模型，本文主要考虑上述核心约束。

将上述目标函数和约束条件构建成一个数学优化模型，其决策变量通常是每个时段的发电出力、抽水功率或运行模式。由于水库水量平衡、效率等约束引入了非线性和耦合关系，这是一个典型的非线性约束优化问题。

2. 粒子群优化算法

粒子群优化算法（PSO）是一种基于群体智能的全局优化算法，由Kennedy和Eberhart于1995年提出。它模拟鸟群或鱼群等动物的社会行为，通过个体之间的信息交流和协作来搜索最优解。在PSO算法中，每一个潜在解被抽象为一个在D维搜索空间中飞行的“粒子”。每个粒子都有自己的位置和速度，并根据自身历史最优位置（pbest）和整个群体历史最优位置（gbest）来更新自己的位置和速度，从而在搜索空间中逼近最优解。

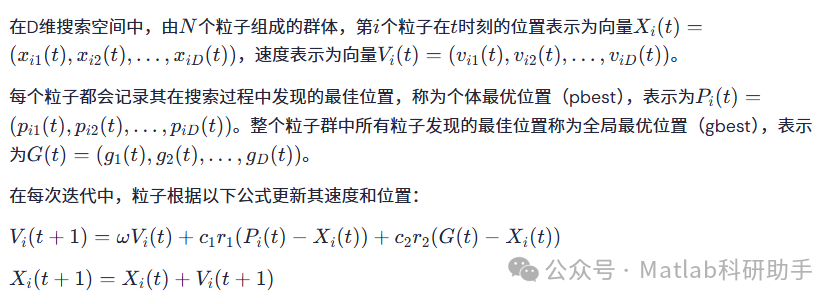

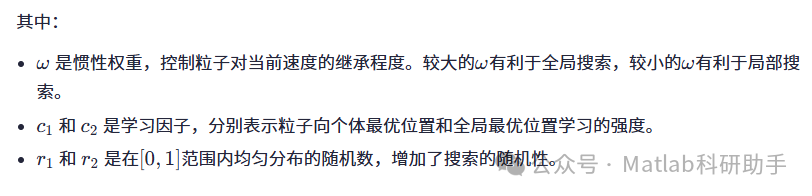

2.1 基本原理

2.2 算法流程

基本PSO算法的流程如下：

初始化：
随机初始化粒子群中每个粒子的位置和速度。同时，将每个粒子的初始位置设置为其个体最优位置，并找到整个群体中的最优个体位置作为全局最优位置。
评估适应度：
根据目标函数，计算每个粒子的适应度值。适应度值反映了粒子位置的优劣。
更新个体最优位置：
对于每个粒子，如果当前位置的适应度值优于其历史个体最优位置的适应度值，则更新该粒子的个体最优位置。
更新全局最优位置：
在所有粒子中，找到适应度值最优的粒子，将其位置更新为全局最优位置。
更新速度和位置：
根据速度和位置更新公式，更新每个粒子的速度和位置。通常需要对速度进行限制，以防止其过大导致搜索跳过最优解。
检查停止条件：
判断是否满足停止条件，如达到最大迭代次数或适应度值收敛到一定精度。如果满足停止条件，则输出全局最优位置作为问题的最优解；否则，返回步骤2继续迭代。

2.3 PSO算法在抽水蓄能调度中的应用

将PSO算法应用于抽水蓄能电站的最佳调度问题，关键在于如何将调度问题映射到PSO算法的搜索空间中。

适应度函数：
适应度函数与目标函数相对应。对于最大化净利润的目标，适应度函数可以设置为净利润值。适应度值越高，表示调度方案越优。
约束处理：
抽水蓄能电站的调度问题存在大量的约束条件。在PSO算法中处理约束通常有两种方法：
- 罚函数法：
  将违反约束的程度转化为罚项，添加到适应度函数中，从而“惩罚”违反约束的粒子。罚项的大小与违反约束的程度正相关。
- 可行性引导：
  在粒子更新位置后，对不满足约束的位置进行修正，使其回到可行域内。例如，如果更新后的水库水位超出允许范围，可以将其调整到边界值。
- 混合方法：
  结合罚函数法和可行性引导，既能引导粒子向可行域移动，又能对违反约束的粒子进行惩罚。

在将PSO应用于抽水蓄能调度问题时，还需要根据实际情况选择合适的惯性权重、学习因子以及粒子群大小和最大迭代次数等参数，并可能需要采用一些改进策略来提高算法的性能，如动态调整惯性权重、引入变异操作等。

3. 基于PSO算法的抽水蓄能电站最佳调度实现

将PSO算法应用于抽水蓄能电站的最佳调度，需要将第二节建立的数学模型嵌入到PSO算法的框架中。具体的实现流程如下：

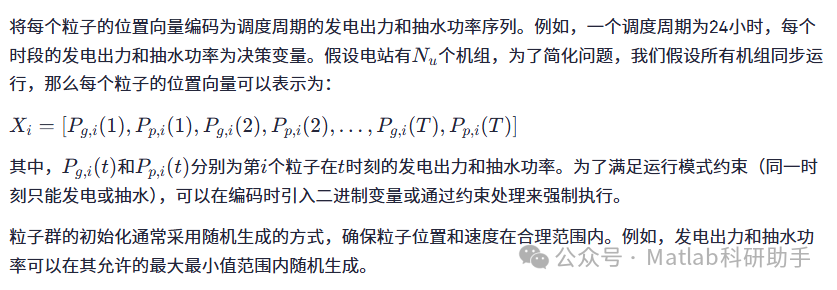

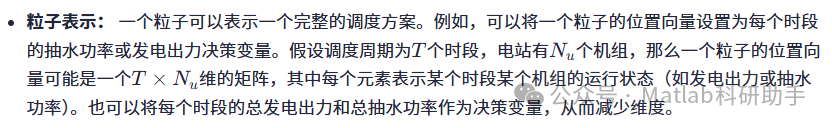

3.1 粒子编码与初始化

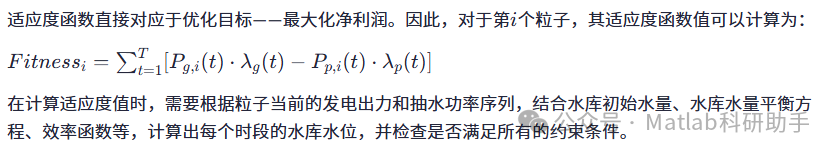

3.2 适应度函数设计

3.3 约束处理

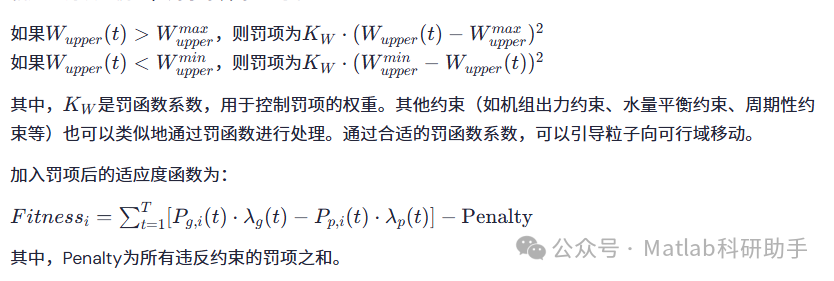

由于抽水蓄能调度问题约束复杂，本文采用罚函数法来处理约束。对于违反的约束，在适应度函数中减去相应的罚项。例如，对于水库水位约束：

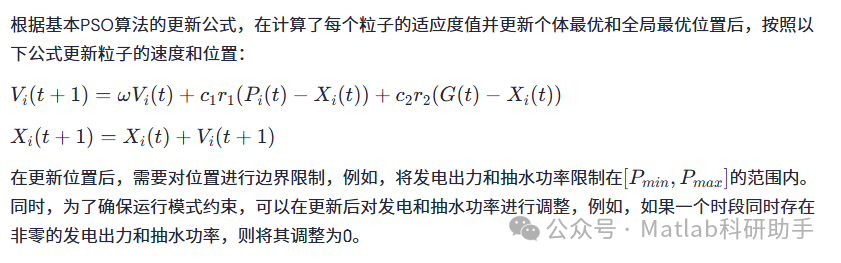

3.4 粒子更新与迭代

3.5 停止条件

设置最大迭代次数作为停止条件。当达到最大迭代次数时，算法停止，将当前的全局最优位置对应的调度方案作为最佳调度方案输出。

3.6 算法流程图

整个基于PSO算法的抽水蓄能电站最佳调度流程可以概括为以下步骤：

初始化粒子群：随机生成粒子位置（调度方案）和速度，计算初始适应度值，确定初始个体最优和全局最优位置。
循环迭代直到满足停止条件：
a. 对于每个粒子，计算其当前位置的适应度值（考虑约束的罚项）。
b. 更新个体最优位置：如果当前适应度值优于个体历史最优，则更新。
c. 更新全局最优位置：在所有粒子中找到适应度值最优的粒子，更新全局最优位置。
d. 更新粒子速度和位置。
e. 对粒子位置进行边界处理和运行模式约束调整。
输出全局最优位置对应的调度方案作为最佳调度方案。

4. 算例仿真与结果分析

为了验证基于PSO算法的抽水蓄能电站最佳调度方案的有效性，本文将设计一个算例进行仿真研究。

4.1 算例设置

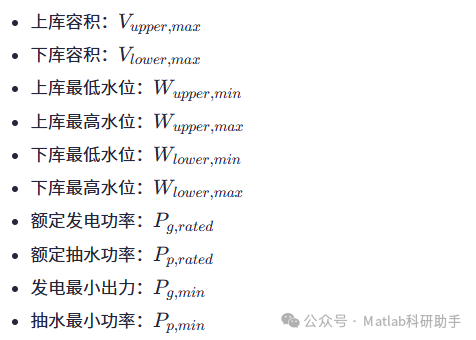

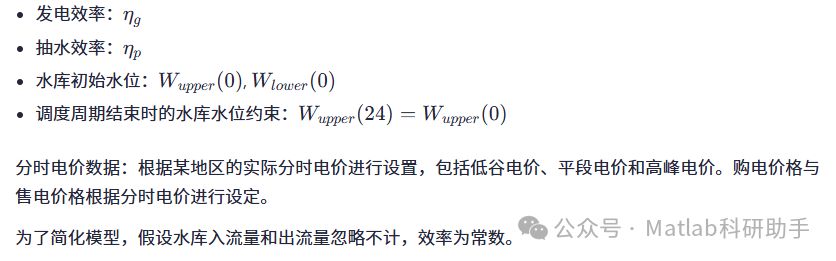

假设一个抽水蓄能电站，调度周期为24小时，以小时为单位进行离散化。电站主要参数如下：

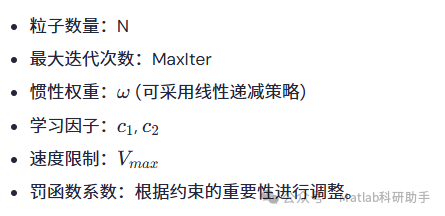

PSO算法参数设置：

4.2 仿真结果与分析

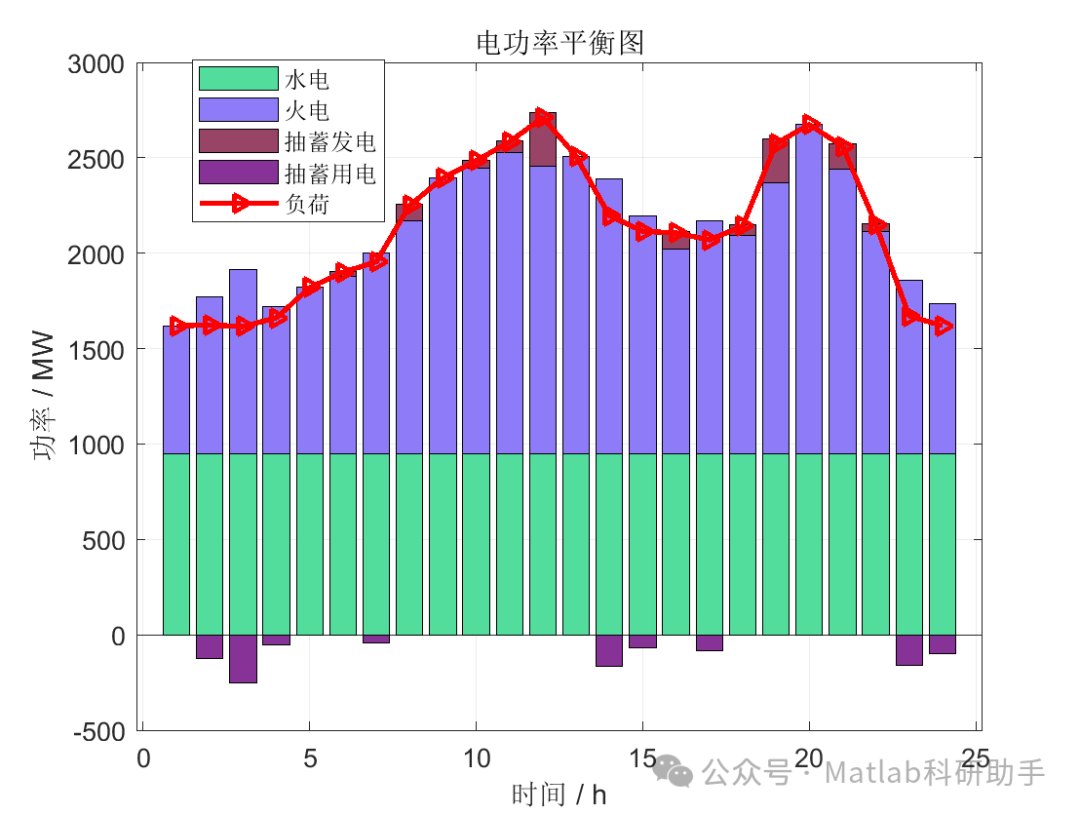

通过运行基于PSO算法的仿真程序，可以获得最优的24小时抽水蓄能电站调度方案，包括每个时段的发电出力和抽水功率。同时，可以获得相应的最优净利润、水库水位变化曲线等。

结果分析重点：

净利润：
分析PSO算法得到的调度方案是否能够最大化净利润，并与传统调度方法（如基于分时电价的启发式规则）进行对比，验证算法的经济效益。
水库水位：
绘制水库水位随时间的变化曲线，观察其是否在允许的范围内，并分析水量平衡和周期性约束的满足情况。

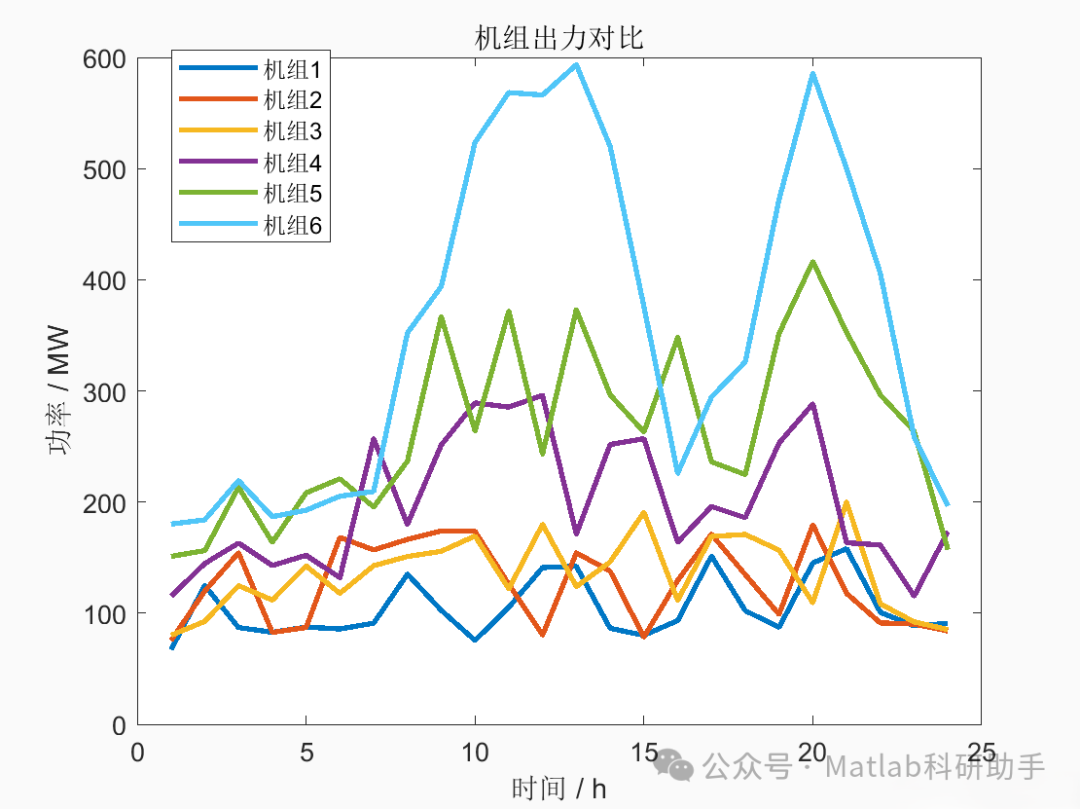

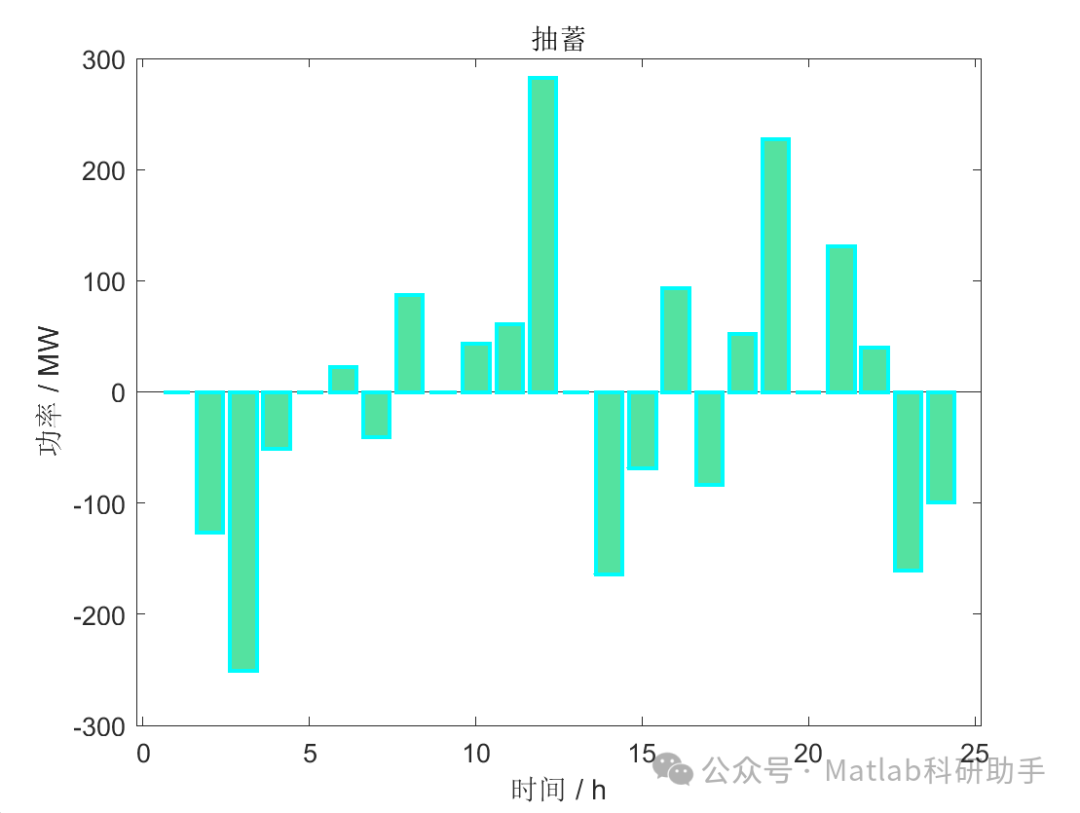

发电与抽水曲线：
绘制发电出力和抽水功率随时间的变化曲线，分析其与分时电价的关系，验证算法的调峰填谷能力。理想的调度方案应在电价低谷时段进行抽水，在电价高峰时段进行发电。
约束满足情况：
详细分析各个约束条件的满足情况，例如机组出力限制、运行模式约束等。

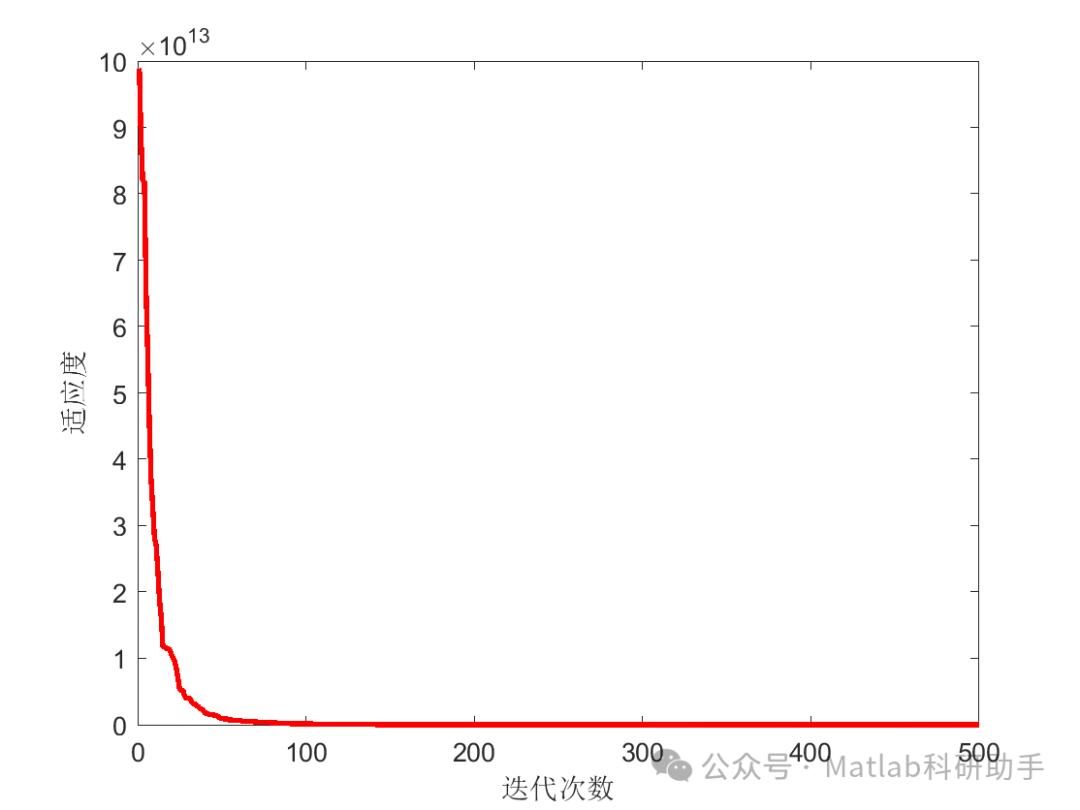

算法收敛性：
绘制最优适应度值随迭代次数的变化曲线，观察算法的收敛速度和稳定性。
参数敏感性分析：
可以进行参数敏感性分析，研究不同PSO算法参数设置对调度结果的影响。

4.3 推广与改进

在实际应用中，可以对模型和算法进行进一步的改进和推广。

考虑实时市场：
将分时电价扩展到电力市场实时价格，使调度方案更加灵活和经济。
考虑可再生能源预测误差：
将可再生能源预测的不确定性纳入模型，采用鲁棒优化或随机优化方法，提高调度方案的鲁棒性。
考虑多个抽水蓄能电站协调调度：
研究多个抽水蓄能电站之间的协同调度，提高整个系统的运行效率。
改进PSO算法：
采用一些改进的PSO算法，如自适应PSO、离散PSO等，以提高算法的搜索能力和收敛速度。
考虑其他服务：
将调频、备用等辅助服务纳入优化目标，进一步提升抽水蓄能电站在电力系统中的综合效益。

5. 结论

本文深入研究了基于粒子群优化算法的抽水蓄能电站最佳调度方案。通过对抽水蓄能电站运行特性和约束条件的分析，建立了以最大化净利润为目标的数学优化模型。然后，详细阐述了粒子群优化算法的基本原理，并将其应用于求解所建立的调度模型，通过罚函数法处理了复杂的约束条件。算例仿真结果表明，基于PSO算法的调度方案能够有效地实现抽水蓄能电站的经济运行，合理利用分时电价差异进行调峰填谷，并满足各种运行约束。与传统的调度方法相比，PSO算法在处理非线性和复杂约束问题方面具有优势，能够找到更优的调度方案，从而提升电力系统的运行效率和经济性。

本研究为抽水蓄能电站的最佳调度提供了一种有效的智能优化方法，对于促进可再生能源消纳、保障电力系统安全稳定运行具有重要的参考价值。未来的研究可以进一步考虑电力市场实时价格、可再生能源预测不确定性、多个抽水蓄能电站协调调度以及其他辅助服务等因素，以构建更贴近实际应用场景的优化模型和算法，从而更好地发挥抽水蓄能电站在新型电力系统中的关键作用。
