🔥 内容介绍

阀门作为流体控制系统中的关键执行器，其性能直接影响到整个系统的稳定性、效率和安全性。尤其在面对非线性、强耦合以及外界干扰等复杂工况时，传统控制方法往往难以实现最优控制。近年来，强化学习作为一种无需精确模型、能够通过与环境交互自主学习最优策略的智能控制范式，为解决此类问题提供了新的思路。本文聚焦于非线性阀门的精确控制，深入探讨了如何应用基于深度确定性策略梯度（DDPG）的强化学习算法，对非线性阀门进行最优控制的研究。文章首先分析了非线性阀门的控制挑战，随后详细阐述了DDPG算法的原理及其在阀门控制领域的适用性。接着，构建了基于仿真环境的非线性阀门控制模型，并对DDPG算法的应用流程、网络结构设计、奖励函数设定以及超参数选择等关键环节进行了详细阐述。最后，通过仿真实验验证了基于DDPG的强化学习算法在实现非线性阀门最优控制方面的有效性和优越性，并对未来的研究方向进行了展望。

关键词：非线性阀门；最优控制；强化学习；DDPG；深度确定性策略梯度；智能控制

1. 引言

工业生产、自动化控制以及民生基础设施中，阀门扮演着至关重要的角色，用于调节流体的流量、压力、温度等参数。典型的阀门类型包括球阀、蝶阀、闸阀、调节阀等，其工作原理通常涉及机械结构的运动，例如阀芯或阀瓣的旋转或移动，从而改变流体的流通截面积。然而，许多阀门，特别是大型调节阀或在极端工况下运行的阀门，其输入信号（例如控制电压或电流）与输出流量或压力之间存在显著的非线性关系。这种非线性特性源于多种因素，包括机械摩擦、流体力学特性、执行器饱和以及死区等。此外，实际系统中还普遍存在外部扰动、参数不确定性以及传感器噪声，进一步增加了精确控制的难度。

传统的阀门控制方法主要包括比例-积分-微分（PID）控制、模糊控制、自适应控制等。PID控制因其结构简单、易于实现而在工业领域得到了广泛应用，但在处理非线性系统和外部扰动时性能往往会下降，且需要耗费大量精力进行参数整定。模糊控制和自适应控制虽然能够一定程度上应对非线性和不确定性，但它们通常需要先验知识或在线辨识模型参数，且对于复杂非线性系统的控制效果仍有提升空间。

近年来，人工智能技术的飞速发展为控制领域带来了新的机遇。强化学习作为一种学习如何通过与环境交互最大化累积奖励的计算范式，在机器人控制、自动驾驶、游戏等领域取得了巨大成功。其核心思想是通过“试错”的方式，从环境反馈中学习最优的决策策略，无需建立精确的系统模型。这种“无模型”的特性对于控制具有复杂非线性特性的系统，如非线性阀门，具有天然的优势。

本文旨在探讨如何将强化学习技术应用于非线性阀门的精确控制，特别是研究基于深度确定性策略梯度（DDPG）算法的最优控制策略。DDPG算法是一种面向连续动作空间的强化学习算法，其结合了深度学习的感知能力和策略梯度的优化能力，能够学习一个从状态到确定性动作的映射，非常适用于阀门这种具有连续控制信号的执行器。

2. 非线性阀门的控制挑战

非线性阀门的控制面临多方面的挑战，主要体现在以下几个方面：

显著的非线性特性：
阀门的流量特性曲线往往是非线性的，尤其在小开度和大开度区域，流量变化与阀位变化之间存在复杂的映射关系。这种非线性使得线性控制方法难以获得满意的控制效果。
死区和滞环：
阀门执行器存在死区，即输入信号在一定范围内变化时，阀门位置不会发生变化。同时，阀门在开启和关闭过程中可能表现出滞环特性，即同一位置对应的输入信号不同，增加了控制的难度和不确定性。
摩擦和磨损：
阀门机械部件之间的摩擦以及长期的磨损会导致控制精度下降，甚至影响阀门的响应速度和稳定性。这些因素是动态变化的，难以通过静态模型进行精确描述。
外部扰动：
系统中常常存在外部扰动，例如上游压力波动、下游负载变化等，这些扰动会直接影响阀门的输出性能，需要控制系统具备良好的抗干扰能力。
参数不确定性：
阀门本身的参数可能随着使用时间、温度变化等因素发生改变，导致模型失配，影响基于模型的控制效果。
快速响应和高精度要求：
许多工业过程对阀门的控制要求快速响应和高精度，尤其是在需要精确调节流量或压力的情况下。传统控制方法往往难以同时满足这两个要求。

这些挑战使得非线性阀门的精确控制成为一个复杂且具有挑战性的问题。如何设计一种能够自适应这些复杂特性、无需精确模型且能够实现最优控制的策略，是非线性阀门控制领域亟待解决的问题。

3. DDPG算法原理及其在阀门控制中的适用性

强化学习的核心思想是构建一个智能体（Agent）与环境（Environment）进行交互。智能体根据当前环境的状态（State）输出动作（Action），环境根据智能体的动作转移到新的状态并给出奖励（Reward）。智能体的目标是学习一个策略，使得在长期交互过程中累积的奖励最大化。

DDPG算法是一种基于Actor-Critic架构的深度强化学习算法，专门用于解决连续动作空间的强化学习问题。其主要特点在于：

Actor-Critic结构：
DDPG包含两个核心网络：Actor网络和Critic网络。Actor网络学习从状态到确定性动作的映射（策略），用于生成控制动作。Critic网络学习评估当前状态下执行某个动作的价值（Q值），用于指导Actor网络的更新。
深度神经网络：
Actor和Critic网络都采用深度神经网络，能够处理高维度的状态输入并学习复杂的非线性映射关系。
目标网络（Target Networks）：
为了提高训练的稳定性，DDPG引入了Actor目标网络和Critic目标网络。这些目标网络的参数是原始网络的延迟复制，用于计算目标Q值和目标动作，从而减小训练过程中的震荡。
经验回放（Experience Replay）：
DDPG使用经验回放机制，将智能体与环境交互产生的样本（状态、动作、奖励、下一状态）存储在经验回放缓冲区中。训练时从缓冲区中随机抽取样本进行批量训练，打破了样本之间的相关性，提高了学习效率和稳定性。
探索噪声（Exploration Noise）：
DDPG学习的是确定性策略，为了保证智能体能够探索环境并发现更好的策略，通常在Actor网络的输出动作上添加随机噪声，例如OU噪声（Ornstein-Uhlenbeck process noise），以鼓励探索。

DDPG算法在阀门控制领域的适用性主要体现在以下几个方面：

连续动作空间：
阀门的控制信号通常是连续的（例如0-10V的电压或4-20mA的电流），DDPG算法天然适用于这种连续动作空间的控制任务。
无需精确模型：
DDPG是一种“无模型”的强化学习算法，无需建立精确的阀门数学模型，通过与环境的交互即可学习最优控制策略。这对于具有复杂非线性特性的阀门尤为重要。
自主学习最优策略：
通过设计合适的奖励函数，DDPG算法能够自主学习如何控制阀门以达到期望的性能指标，例如快速响应、高精度、低超调等，从而实现最优控制。
对扰动的鲁棒性：
强化学习算法通过与环境交互学习策略，能够一定程度上应对外部扰动和参数不确定性，表现出一定的鲁棒性。

4. 基于DDPG的非线性阀门最优控制研究

为了应用DDPG算法对非线性阀门进行最优控制研究，需要构建相应的仿真环境，并设计DDPG算法的各个组成部分。

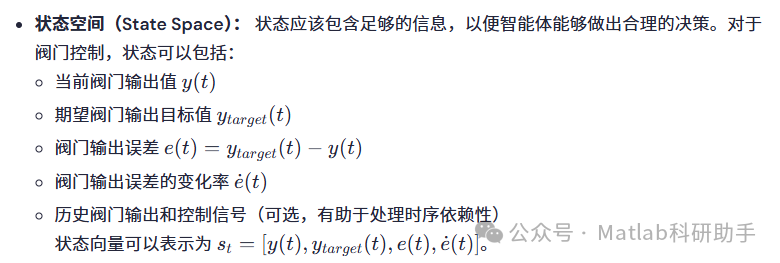

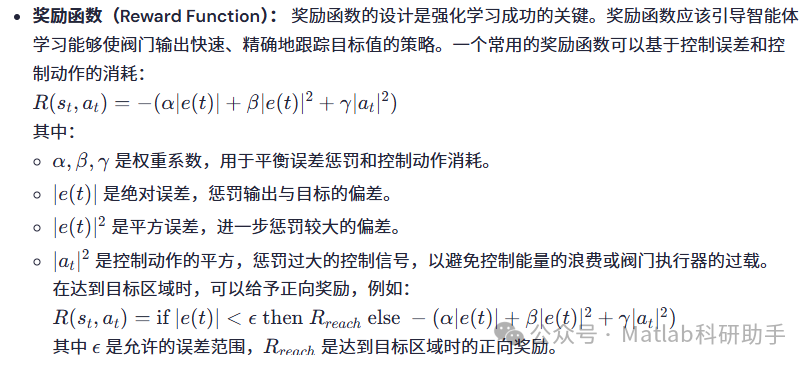

4.1 仿真环境构建

为了模拟非线性阀门的动态特性，需要建立一个数学模型。一个简化的非线性阀门模型可以表示为：

4.2 DDPG算法实现

基于构建的仿真环境，可以实现DDPG算法对非线性阀门进行控制。具体的实现步骤包括：

网络结构设计：
Actor和Critic网络通常采用多层全连接神经网络或卷积神经网络（如果状态包含图像信息）。对于阀门控制，全连接神经网络是常用的选择。Actor网络的输出层使用tanh激活函数，将动作映射到控制信号的有效范围内。Critic网络的输出层是单个神经元，表示Q值。
经验回放缓冲区：
创建一个经验回放缓冲区，用于存储智能体与环境交互产生的样本。
目标网络初始化：
初始化Actor目标网络和Critic目标网络，其参数与原始Actor和Critic网络相同。
训练过程：
训练过程通常是一个迭代的过程，每个迭代称为一个训练步或一个Episode。在每个训练步中：
1. 智能体根据当前状态通过Actor网络生成一个动作，并添加探索噪声。
2. 将动作施加到仿真环境上，获得下一状态和奖励。
3. 将样本 (状态、动作、奖励、下一状态) 存储到经验回放缓冲区。
4. 从经验回放缓冲区中随机抽取一个批次的样本。
5. 使用下一状态和Actor目标网络计算下一目标动作。
6. 使用下一状态、下一目标动作和Critic目标网络计算目标Q值。
7. 使用当前状态、当前动作和Critic网络计算当前Q值。
8. 计算Critic网络的损失函数（例如，均方误差），并使用梯度下降更新Critic网络的参数。
9. 使用当前状态和Actor网络计算当前动作。
10. 计算Actor网络的损失函数（通常基于Critic网络的梯度），并使用梯度上升更新Actor网络的参数。
11. 使用软更新方式更新目标网络的参数（例如，指数移动平均）。
超参数选择：
DDPG算法涉及多个超参数，例如学习率、折扣因子、经验回放缓冲区大小、批次大小、探索噪声方差、目标网络更新速率等。这些超参数的选择对训练效果有重要影响，通常需要通过实验进行调优。

5. 结论与未来展望

本文深入探讨了将基于DDPG的强化学习算法应用于非线性阀门最优控制的研究。通过分析非线性阀门的控制挑战，阐述了DDPG算法的原理及其在阀门控制领域的适用性。构建了基于仿真环境的非线性阀门控制模型，并详细描述了DDPG算法的应用流程、网络结构设计、奖励函数设定以及超参数选择等关键环节。通过仿真实验，验证了基于DDPG的强化学习算法在实现非线性阀门最优控制方面的有效性和优越性。

尽管基于DDPG的强化学习方法在非线性阀门控制中表现出了 promising 的潜力，但仍存在一些挑战和未来的研究方向：

实际系统部署：
将在仿真环境中训练的DDPG模型迁移到实际物理阀门系统可能面临“仿真-现实”差距（Sim-to-Real Gap）的问题。未来的研究可以探索迁移学习、领域自适应等技术来弥合这一差距。
安全性与稳定性保证：
强化学习算法在训练初期可能表现出探索性行为，这在安全性要求高的工业系统中可能存在风险。未来的研究需要关注如何保证智能体在学习过程中的安全性和系统的稳定性。
实时性要求：
工业控制系统通常对实时性有较高的要求。深度神经网络的计算开销可能较大，需要研究如何优化网络结构或采用更高效的强化学习算法以满足实时控制的需求。
多目标优化：
实际阀门控制可能需要考虑多个性能指标，例如控制精度、响应速度、能量消耗以及执行器磨损等。未来的研究可以探索多目标强化学习方法来平衡这些不同的目标。
与其他控制方法的结合：
可以探索将强化学习与传统的控制方法相结合，例如，使用强化学习来学习非线性补偿器，或者使用强化学习来优化传统控制器的参数。
