地震，作为地球内部能量释放的自然现象，对人类社会构成了持续且巨大的威胁。其突发性、不可预测性及毁灭性，使得地震防护始终是土木工程、地球物理学以及灾害防治领域的核心课题。传统的地震工程学主要侧重于提高建筑物的抗震性能，通过结构设计、材料优化等手段来抵抗地震波的破坏。然而，这些方法本质上是被动防御，无法阻止地震波传播本身。近年来，一个全新的、更具颠覆性的理念——地震屏蔽（Seismic Cloaking）——引起了广泛关注，其核心思想在于通过构造特定的介质结构，使得地震波在其内部传播时发生散射、折射甚至湮灭，从而在被屏蔽区域形成一个“无震”或“弱震”环境。其中，地震晶体（Seismic Crystal）作为实现地震屏蔽的一种潜力巨大的超材料结构，其数值研究正以前所未有的速度发展，为构建未来“地震防护盾”提供了理论基础和技术支撑。

地震晶体的概念及其理论基础

地震晶体是地震超材料的一种具体实现形式，其灵感来源于光子晶体和声子晶体。光子晶体是一种由不同折射率材料周期性排列构成的微结构，能够通过调节介质的周期性来控制电磁波的传播。声子晶体则是一种由不同声学阻抗材料周期性排列构成的结构，能够调控声波的传播。类比于光子晶体和声子晶体，地震晶体是指由不同弹性模量、密度等物理参数的材料，按照周期性或非周期性但具有特定空间排布规则的方式构建的宏观或亚宏观结构。这些结构能够通过布拉格散射（Bragg Scattering）或局部共振（Local Resonance）等机制，对地震波的传播产生显著影响，甚至在其能带结构中产生带隙（Band Gap）。

布拉格散射机制主要依赖于结构的周期性。当地震波的波长与地震晶体的周期性结构尺寸在同一数量级时，地震波会在介质界面发生相干散射。通过精心设计周期性和结构单元的几何形状、尺寸以及材料参数，可以使得特定频率范围内的地震波发生强烈的反射和干涉，导致这些频率的地震波无法在地震晶体中传播，从而形成带隙。地震波在带隙频率范围内进入地震晶体时，其能量将被耗散或反射，实现对地震波的屏蔽。

局部共振机制则主要依赖于结构单元内部包含的共振子。这些共振子可以是具有特定质量和弹性的子结构。当入射地震波的频率与共振子的固有频率接近时，共振子会发生剧烈振动，并与周围介质发生相互作用，产生与入射波相位相反的散射波，从而抵消入射波的一部分能量。通过在地震晶体中引入大量具有不同共振频率的共振子，可以实现对更宽频率范围地震波的屏蔽。与布拉格散射相比，局部共振机制可以在相对较低的频率下产生带隙，这对于屏蔽低频且破坏力巨大的地震波尤为重要。

地震晶体的数值研究方法

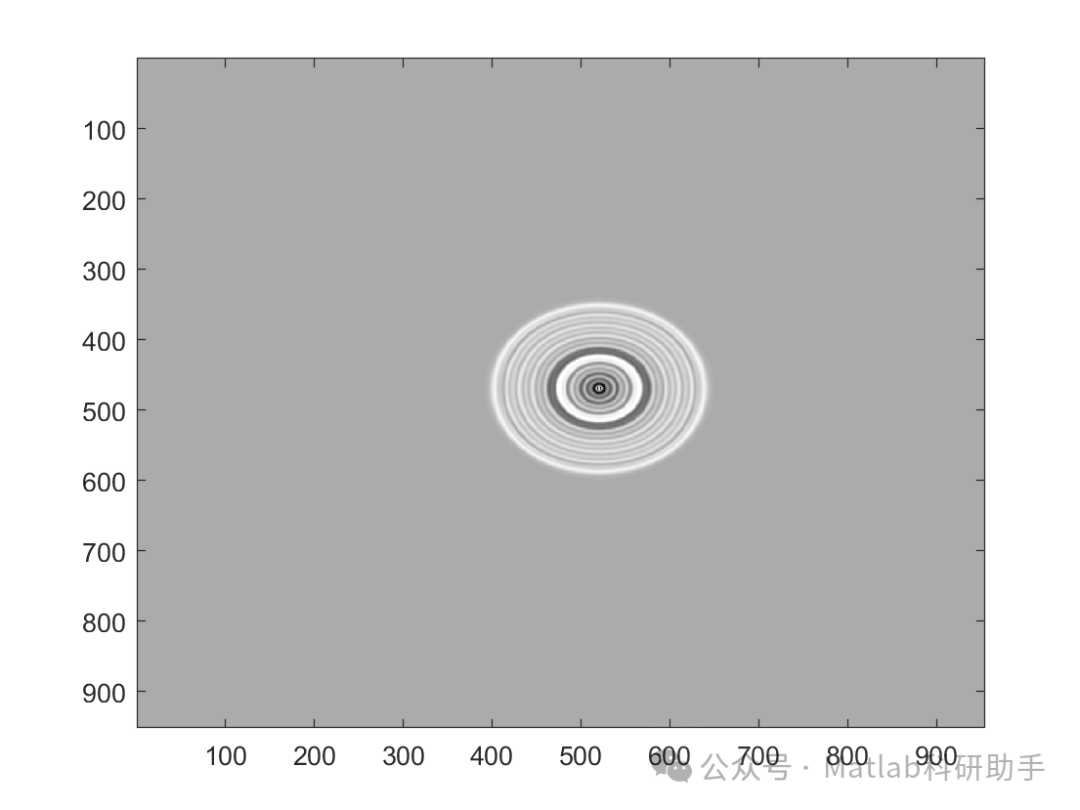

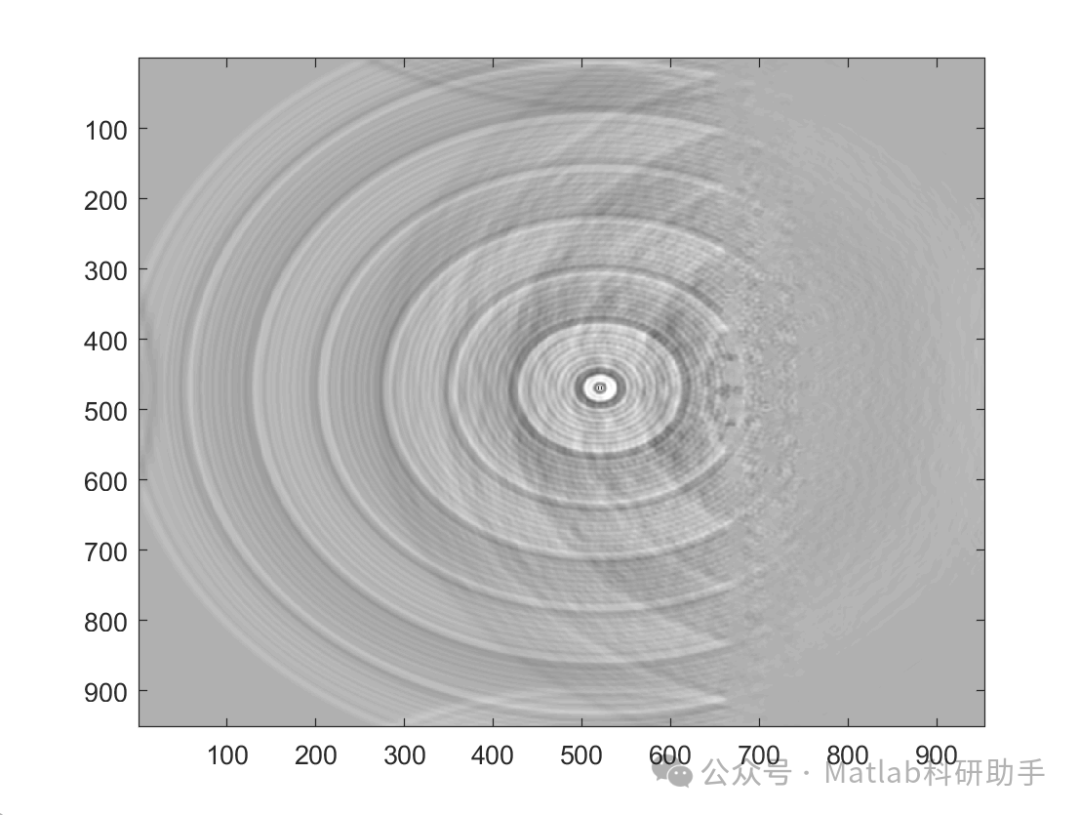

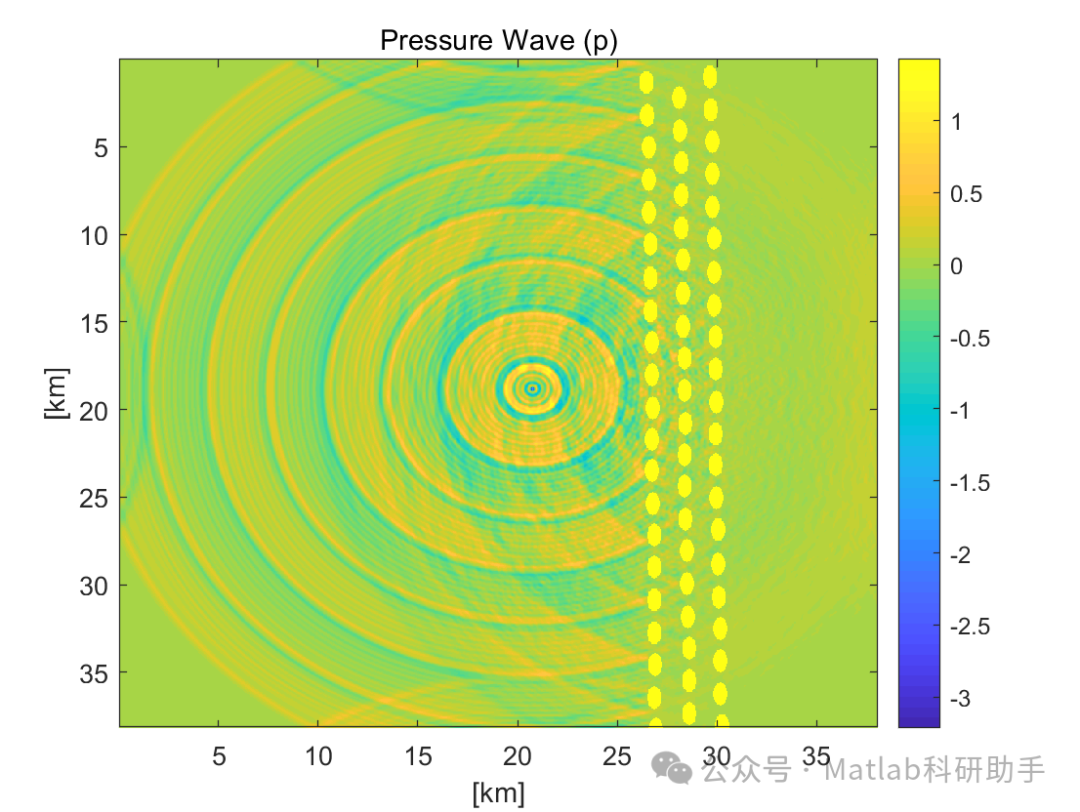

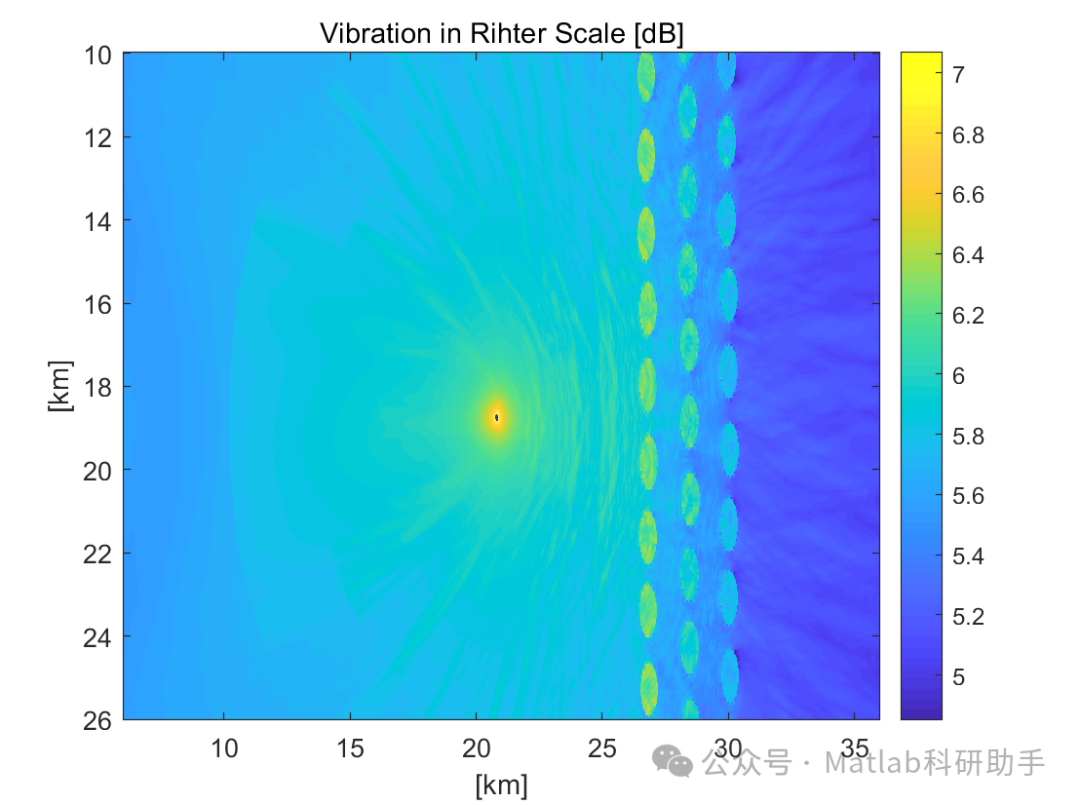

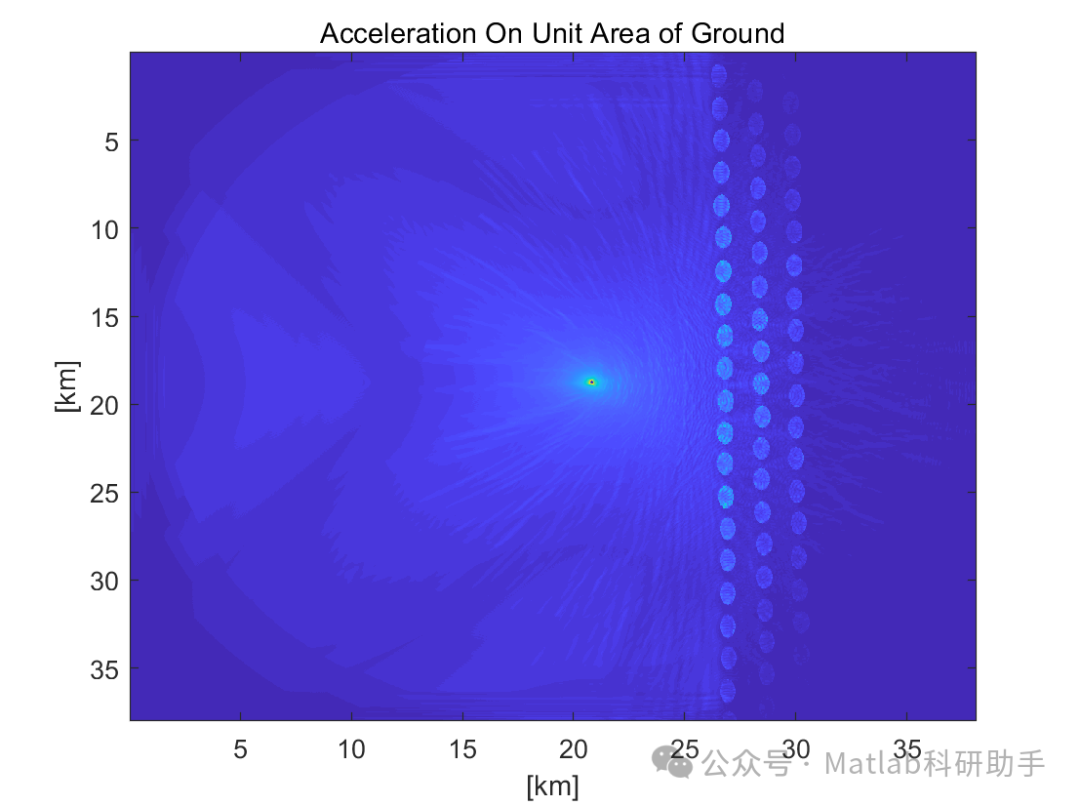

地震晶体的特性研究，尤其是其带隙特性，通常需要借助数值模拟方法进行深入分析。常用的数值方法包括：

有限元法（Finite Element Method, FEM）：有限元法是一种将连续介质离散化为有限个单元，通过求解单元内的近似解，然后组装得到整体解的方法。在地震晶体的研究中，有限元法可以用于模拟地震波在复杂结构中的传播过程，计算结构单元的模态和带隙。其优点在于可以处理任意复杂的几何形状和边界条件，对于研究实际工程中的地震晶体结构具有较高的灵活性。
有限差分法（Finite Difference Method, FDM）：有限差分法是一种将微分方程中的导数用差分近似代替，然后在离散点上求解代数方程组的方法。有限差分法在处理规则网格和波动方程方面具有较高的效率，常用于模拟地震波在均匀或层状介质中的传播。然而，对于复杂的地震晶体结构，有限差分法在处理边界条件和几何形状方面存在一定的局限性。
边界元法（Boundary Element Method, BEM）：边界元法是一种将问题转化为边界积分方程，然后在边界上进行离散化求解的方法。对于波动问题，边界元法只需要对边界进行离散，相比于有限元法和有限差分法，可以显著减少自由度，提高计算效率，尤其适用于处理无限或半无限空间中的波动问题。在地震晶体的研究中，边界元法可以用于模拟地震波在地震晶体与周围介质界面处的散射和衍射。
平面波展开法（Plane Wave Expansion Method, PWEM）：平面波展开法是一种基于平面波展开思想来求解周期性结构中波动问题的解析或半解析方法。对于具有周期性结构的地震晶体，可以将波场表示为平面波的叠加，然后利用布洛赫定理（Bloch Theorem）将问题简化为在布里渊区（Brillouin Zone）内求解本征值问题，从而得到结构的能带结构和带隙。平面波展开法对于周期性地震晶体的带隙计算具有较高的效率和精度，是理论研究中常用的方法。
转移矩阵法（Transfer Matrix Method, TMM）：转移矩阵法是一种用于求解分层介质中波动问题的解析或半解析方法。可以将地震晶体看作由多层不同材料构成的层状结构，利用转移矩阵将每一层的场量关联起来，从而得到整个结构的响应。转移矩阵法对于研究层状地震晶体的带隙和透射特性具有一定的优势。

这些数值方法各有优劣，研究人员通常会根据具体的研究对象和问题选择合适的数值方法，甚至结合多种方法进行研究，以获得更全面和准确的结果。

地震晶体数值研究的进展与挑战

近年来，地震晶体的数值研究取得了显著进展，主要体现在以下几个方面：

结构单元设计多样化：研究人员设计了各种各样的地震晶体结构单元，包括圆柱、方形、三角形、星形、L形等周期性排列的刚性散射体，以及包含局部共振子的复杂结构。通过数值模拟，研究人员研究了这些不同结构单元的带隙特性，并发现通过调整结构单元的形状、尺寸、材料以及周期性排列方式，可以有效调控带隙的位置和宽度。
带隙特性的调控与优化：数值研究不仅关注带隙是否存在，更关注如何调控带隙的位置和宽度，以实现对特定频率地震波的有效屏蔽。通过参数扫描和优化算法，研究人员研究了不同结构参数对带隙的影响规律，并探索了多种结构优化策略，如分级结构、梯度结构、准周期结构等，以获得更宽或位于特定目标频率范围的带隙。
非周期性地震晶体的研究：虽然周期性结构是实现布拉格散射带隙的经典方法，但实际应用中，地震晶体可能需要适应复杂的场地条件，构建非周期性结构。数值研究也开始关注非周期性或准周期性地震晶体的特性，例如基于彭罗斯铺砖（Penrose Tiling）或Fibonacci序列等非周期性排列构建的结构，这些结构可能在低频范围内表现出独特的屏蔽性能。
考虑实际场地条件的影响：实际地震波在地下传播过程中会受到地层结构、地下水位、地形起伏等多种因素的影响。数值研究开始将这些实际场地条件纳入考虑，模拟地震晶体在复杂地质环境下的屏蔽效果。例如，模拟地震波在含有地震晶体的层状地基或含有地下洞穴的场地中的传播，研究地震晶体在这些复杂环境中的屏蔽效率以及与场地条件的相互作用。
三维地震晶体的研究：早期的数值研究主要集中在二维平面地震晶体，但实际地震波是三维的。近年来，三维地震晶体的数值研究也取得了重要进展。研究人员设计了多种三维周期性结构单元，并利用三维数值方法模拟地震波在其中的传播，计算其三维能带结构和带隙。三维地震晶体的数值研究对于实现更全面和有效的地震屏蔽至关重要，但也带来了更大的计算挑战。

尽管取得了显著进展，地震晶体的数值研究仍然面临一些挑战：

计算量巨大：地震波的频率范围很宽，从亚赫兹到几十赫兹不等。要实现对整个地震波频率范围的有效屏蔽，需要设计能够产生宽带隙的地震晶体结构，这使得数值模拟的计算量变得非常庞大。尤其是三维地震晶体的数值模拟，需要巨大的计算资源和时间。
材料非线性与阻尼效应：地震波在介质中传播时，材料可能表现出非线性特性，同时介质内部也存在能量耗散（阻尼）效应。现有的数值研究大多基于线弹性材料模型，忽略了非线性效应和阻尼的影响。未来的数值研究需要将材料非线性和阻尼效应纳入考虑，以更准确地评估地震晶体的屏蔽性能。
实际施工与性能评估：数值研究是在理想化条件下进行的，实际工程中地震晶体的施工存在技术难题，且材料的力学性能可能与理想模型存在差异。如何将数值模拟结果与实际施工相结合，并对实际构建的地震晶体结构进行性能评估，是未来需要解决的关键问题。
多尺度耦合效应：地震晶体的结构尺寸可能跨越多个尺度，从几厘米到几十米不等。地震波的传播也涉及从宏观到微观的多个尺度。如何构建有效的多尺度数值模型，将不同尺度的物理现象耦合起来进行模拟，是地震晶体研究面临的另一个重要挑战。

地震防护盾的应用前景

地震晶体的概念为构建新型的地震防护结构提供了新的思路，其潜在应用前景广阔：

建筑物基础加固：将地震晶体结构布置在建筑物基础下方或周围，可以屏蔽部分地震波进入建筑物，降低结构的地震响应。
关键基础设施保护：桥梁、隧道、核电站、输油管道等关键基础设施对地震灾害的抵御能力至关重要。在这些基础设施的周围构建地震晶体屏蔽层，可以有效保护其免受地震波的破坏。
城市区域地震屏蔽：理论上，通过在城市周边或特定区域地下构建大规模的地震晶体结构，可以形成一个区域性的“地震防护盾”，降低整个区域的地震烈度。
地震传感器阵列增强：将地震晶体结构与地震传感器阵列相结合，可以引导和聚焦特定频率的地震波，提高地震监测的精度和分辨率。

虽然目前地震晶体的应用仍处于早期阶段，但随着数值研究的深入和技术的不断发展，其在地震防护领域的潜力将逐步显现。

结论

地震晶体作为一种新型地震超材料，通过其周期性或非周期性结构对地震波进行调控，有望实现对地震波的有效屏蔽，为构建未来“地震防护盾”提供了理论基础。数值研究在地震晶体的特性分析、结构设计优化以及性能评估等方面发挥着至关重要的作用。尽管面临计算量巨大、考虑实际材料特性等挑战，但随着数值方法的不断发展和计算能力的提升，地震晶体的数值研究将不断深入，为地震防护技术的创新和发展提供有力支撑。未来，地震晶体有望与传统的抗震技术相结合，共同构建更安全、更具韧性的社会，有效减轻地震灾害带来的损失。地震防护盾的梦想，正通过地震晶体的数值研究一步步走向现实。
