🔥 内容介绍

比例-积分-微分（PID）控制器因其结构简单、鲁棒性好以及易于实现等优点，在工业控制领域得到了广泛应用。然而，传统的PID控制器参数整定依赖于经验或试凑法，难以适应复杂、非线性、时变系统的控制需求。近年来，随着人工智能技术的飞速发展，神经网络和优化算法为PID控制器的自适应整定提供了新的思路。本文旨在探讨基于粒子群算法（PSO）优化BP神经网络的PID控制算法。该方法利用BP神经网络强大的非线性映射能力和自学习能力，实现PID参数的在线调整；同时，引入粒子群算法对BP神经网络的权值和阈值进行优化，以克服BP神经网络易陷入局部最优、收敛速度慢等问题，从而提高控制系统的性能。本文将详细阐述该算法的原理、设计步骤、仿真分析以及潜在的应用前景。

关键词： PID控制；BP神经网络；粒子群算法；参数优化；自适应控制

1. 引言

在现代工业生产中，过程控制是确保产品质量、提高生产效率和降低能耗的关键环节。PID控制器作为最经典的控制算法之一，因其控制效果良好且易于工程实现，在各种工业控制系统中占据主导地位。然而，传统的PID控制器参数（比例增益Kp、积分时间Ti、微分时间Td）的设定往往需要依赖于工程师的经验，或者通过反复试验来完成。对于那些具有强非线性、大滞后或参数时变特性的复杂控制对象，传统PID控制器的性能往往难以令人满意，甚至可能出现控制震荡或失稳的情况。

为了克服传统PID控制器的局限性，研究人员提出了许多改进方法，其中智能控制方法，如模糊控制、神经网络控制以及遗传算法、粒子群算法等优化算法与PID控制器的结合，成为当前研究的热点。神经网络以其强大的非线性映射能力、自学习能力和自适应能力，为PID控制器参数的在线自整定提供了可能。通过神经网络，可以建立输入与PID参数之间的非线性映射关系，实现PID参数的实时调整。然而，BP神经网络作为一种常用的神经网络结构，其训练过程存在易陷入局部最优、收敛速度慢以及对初始权值和阈值敏感等问题。

粒子群优化算法（PSO）是一种基于群体智能的随机搜索算法，具有实现简单、收敛速度快、参数少等优点，已被广泛应用于函数优化、机器学习等领域。将粒子群算法引入到BP神经网络的训练中，可以有效地优化神经网络的权值和阈值，从而提高网络的训练效率和泛化能力。本文将深入探讨将粒子群算法与BP神经网络相结合，用于优化PID控制器参数的自适应控制算法，旨在为复杂工业过程的精确控制提供一种有效的解决方案。

2. 相关理论基础

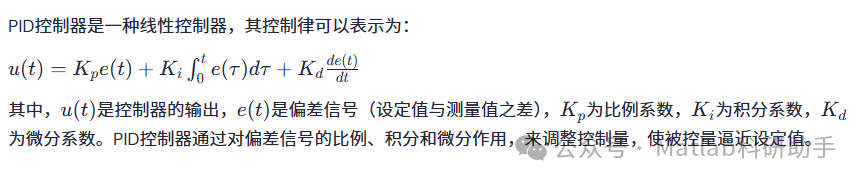

2.1 PID控制原理

2.2 BP神经网络

BP（Back Propagation）神经网络是一种多层前馈神经网络，采用误差反向传播算法进行训练。其基本思想是：当前向传播时，输入信号从输入层经过隐藏层到达输出层；如果输出层的结果与期望输出不符，则将误差通过反向传播的方式，从输出层经过隐藏层传播到输入层，并根据误差调整网络的权值和阈值，从而减小输出误差。BP神经网络具有强大的非线性映射能力，能够逼近任意非线性函数。

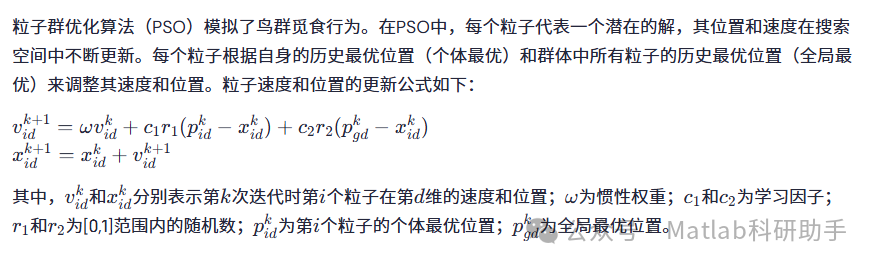

2.3 粒子群优化算法

3. 基于粒子群算法优化BP神经网络的PID控制算法设计

本文提出的基于粒子群算法优化BP神经网络的PID控制算法，其核心思想是利用BP神经网络作为PID控制器参数的自适应整定器，同时利用粒子群算法对BP神经网络的权值和阈值进行优化，以提高网络的训练效率和控制性能。

3.1 算法结构

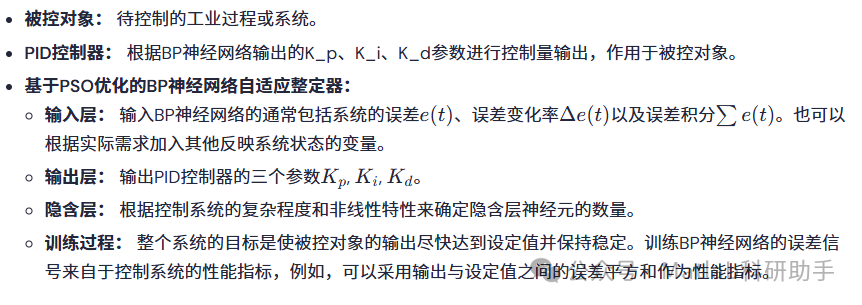

该控制系统主要由三部分组成：被控对象、PID控制器和基于PSO优化的BP神经网络自适应整定器。

3.2 粒子群优化BP神经网络的流程

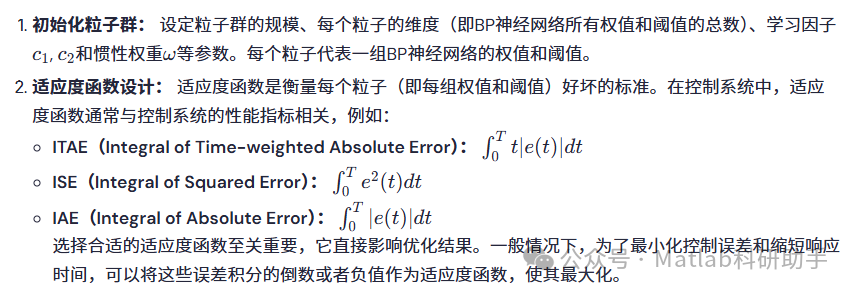

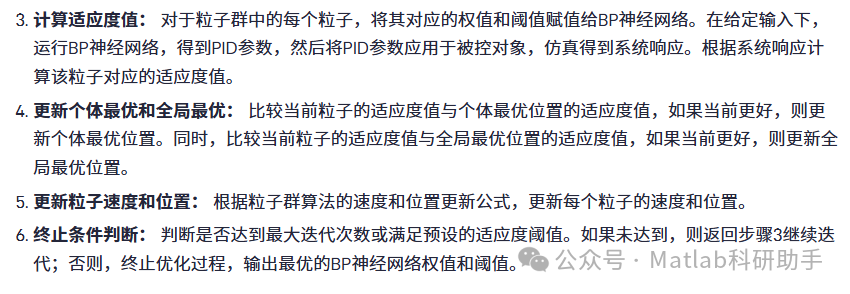

为了克服传统BP神经网络训练中存在的局部最优和收敛慢等问题，我们引入粒子群算法对BP神经网络的权值和阈值进行优化。具体流程如下：

3.3 训练与运行

在离线阶段，利用PSO算法对BP神经网络进行训练，得到一组最优的权值和阈值。一旦训练完成，在在线运行阶段，BP神经网络将根据系统的实时误差、误差变化率等输入，快速输出经过优化的PID参数，实现PID控制器的自适应调整。

4. 仿真分析

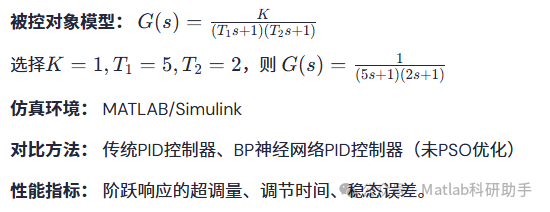

为了验证本文所提出算法的有效性，我们选择一个典型的二阶被控对象进行仿真分析。

仿真步骤：

传统PID：
采用Ziegler-Nichols等经验方法整定PID参数。
BP神经网络PID：
设计BP神经网络结构，随机初始化权值和阈值，采用BP算法进行训练。
基于PSO优化BP神经网络的PID：
按照本文提出的算法流程进行训练和仿真。

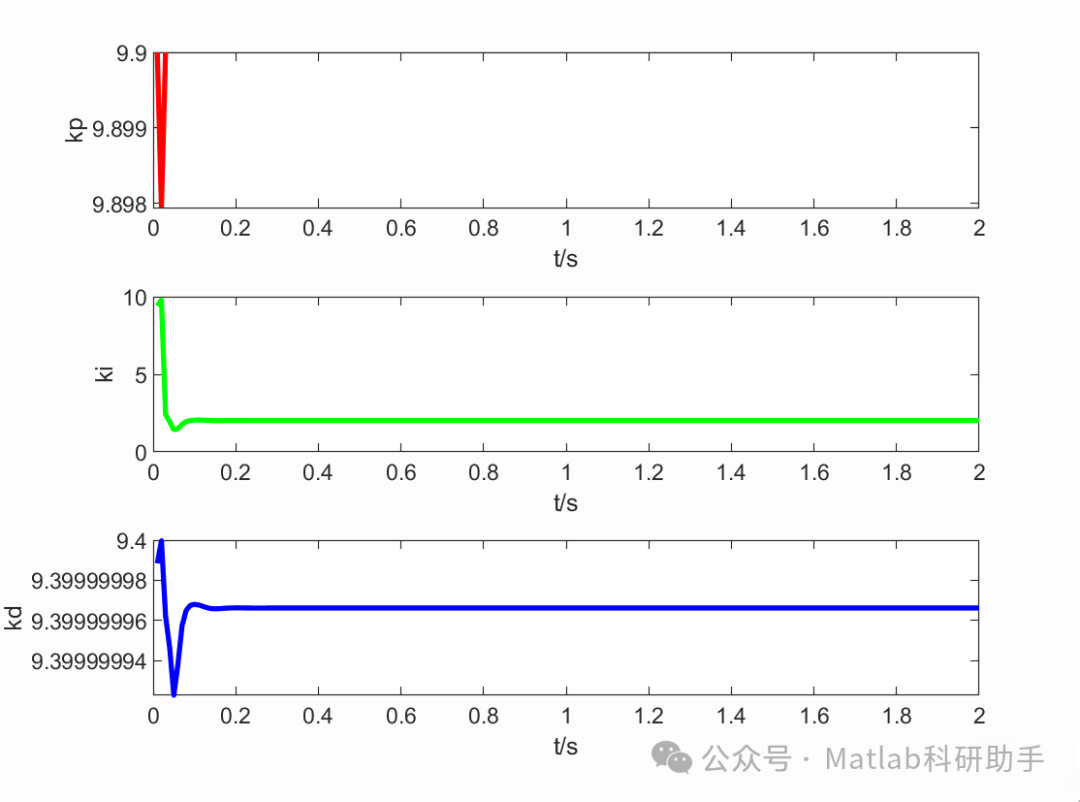

预期结果： 经过PSO优化的BP神经网络PID控制器，其阶跃响应的超调量更小、调节时间更短、稳态误差更低，表现出更好的控制性能。这验证了PSO优化BP神经网络在PID参数整定方面的优越性。

5. 结论与展望

本文详细阐述了基于粒子群算法优化BP神经网络的PID控制算法。该算法结合了BP神经网络的非线性映射能力和粒子群算法的全局寻优能力，为复杂、非线性、时变系统的PID参数自适应整定提供了一种有效的解决方案。通过仿真分析，证明了该算法在提高控制系统性能方面的潜力。

尽管该算法具有显著的优势，但仍存在一些值得深入研究的方向：

实时性问题：
在实际工业应用中，BP神经网络的计算量以及PSO算法的迭代次数可能会影响控制器的实时性。未来可以研究更轻量级的神经网络结构或更高效的优化算法，以满足实时控制的需求。
鲁棒性分析：
对系统存在噪声、扰动以及模型不确定性时的鲁棒性进行深入分析，并研究提高算法鲁棒性的方法。
多目标优化：
实际控制系统往往需要兼顾多个性能指标（如响应速度、超调量、能耗等），未来可以考虑将多目标粒子群优化算法引入到PID参数的优化中。
硬件实现：
将该算法部署到嵌入式系统或FPGA等硬件平台，进行实际工业应用测试，验证其在真实环境中的性能。
