🔥 内容介绍

电力电子变换器在现代电力系统中扮演着至关重要的角色，然而其输出电压或电流中存在的谐波分量对电网质量和设备运行造成不利影响。选择性谐波消除（SHE）作为一种有效的谐波抑制策略，旨在通过优化开关角来精确消除特定次谐波。本文深入研究了基于牛顿-拉夫逊（Newton-Raphson）算法的SHE方法，探讨其在计算消除选定谐波的开关角方面的理论基础、算法流程、收敛特性以及实际应用中的挑战。通过对多电平逆变器中SHE-PWM（选择性谐波消除脉宽调制）技术的研究，本文旨在为电力电子变换器谐波抑制提供一种高效且精确的解决方案。

关键词： 选择性谐波消除；牛顿-拉夫逊算法；谐波抑制；多电平逆变器；开关角

1. 引言

随着电力电子技术的飞速发展，各种电力电子变换器，如整流器、逆变器、斩波器等，在工业、交通、新能源发电等领域得到了广泛应用。然而，由于电力电子器件的非线性开关特性，这些变换器在运行过程中会产生大量的谐波电流和谐波电压，注入到电网中。谐波的存在不仅会导致电网电压波形畸变、功率因数下降、损耗增加，还会引发设备过热、绝缘老化、继电保护误动作等一系列问题，严重威胁电力系统的稳定性和可靠性。因此，如何有效地抑制电力电子变换器产生的谐波，提高电能质量，一直是电力电子领域的研究热点和挑战。

目前，电力电子变换器的谐波抑制方法主要包括无源滤波、有源滤波以及各种脉宽调制（PWM）技术。其中，PWM技术因其控制灵活、易于实现、成本相对较低等优点，成为主流的谐波抑制手段。传统的PWM技术，如SPWM（正弦脉宽调制）、SVPWM（空间矢量脉宽调制）等，虽然能够有效降低低次谐波，但其频谱中仍存在较高的开关频率谐波以及其他高次谐波。为了进一步提高谐波抑制效果，选择性谐波消除（SHE）技术应运而生。

SHE技术的核心思想是通过优化开关角，精确消除输出电压或电流中选定的特定次谐波。与传统PWM技术不同，SHE-PWM不追求完全的正弦波形，而是针对性地消除对系统危害最大的低次谐波。这种方法在实现所需基波分量的同时，通过求解一组非线性方程组来确定最佳的开关角。由于其卓越的谐波消除能力，SHE-PWM在逆变器、特别是多电平逆变器中得到了广泛应用，例如在光伏并网、风力发电、高压直流输电（HVDC）等领域。

在求解SHE的非线性方程组时，各种数值方法被提出和应用，其中牛顿-拉夫逊算法以其快速收敛和高精度而备受关注。本文将重点探讨牛顿-拉夫逊算法在SHE中的应用，深入分析其理论原理、实现步骤、收敛特性以及在实际应用中可能面临的挑战和优化策略。

2. 选择性谐波消除（SHE）的原理

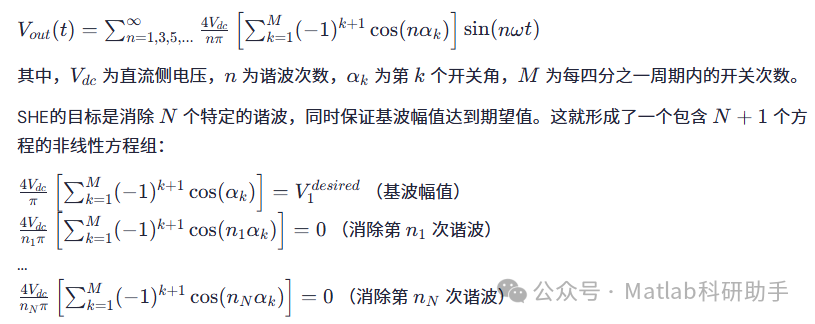

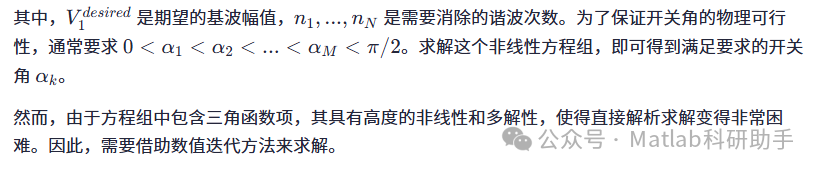

SHE技术的核心在于通过控制电力电子变换器开关器件的通断时间，使输出波形中的特定次谐波分量为零。以一个单相全桥逆变器为例，其输出电压的傅里叶级数展开式可以表示为：

Vout(t)=∑n=1∞(ancos⁡(nωt)+bnsin⁡(nωt))

3. 牛顿-拉夫逊算法在SHE中的应用

牛顿-拉夫逊算法（Newton-Raphson Method）是一种经典的求解非线性方程组的迭代方法。它基于泰勒级数展开，通过不断线性逼近来逼近方程组的根。

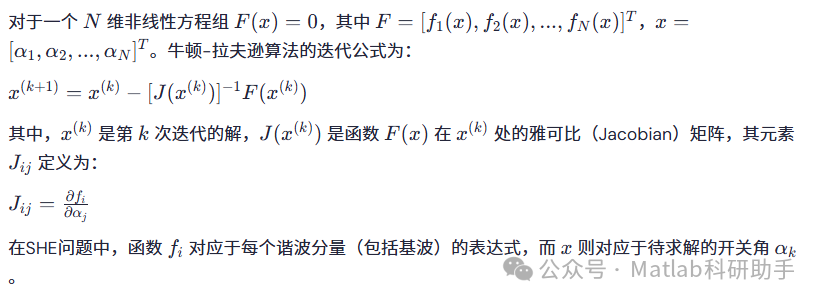

3.1 算法原理

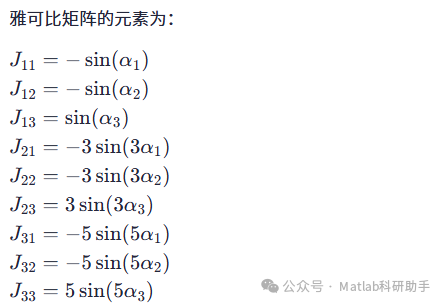

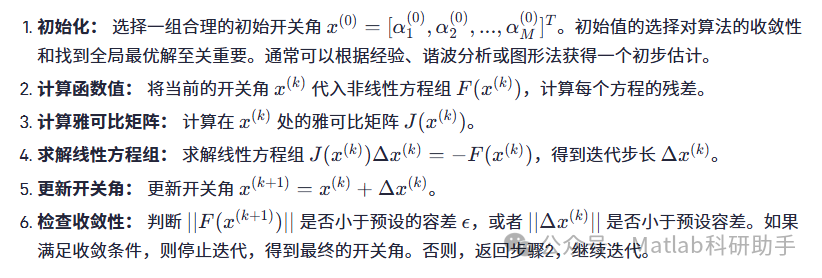

3.2 算法流程

牛顿-拉夫逊算法在SHE中的具体实现步骤如下：

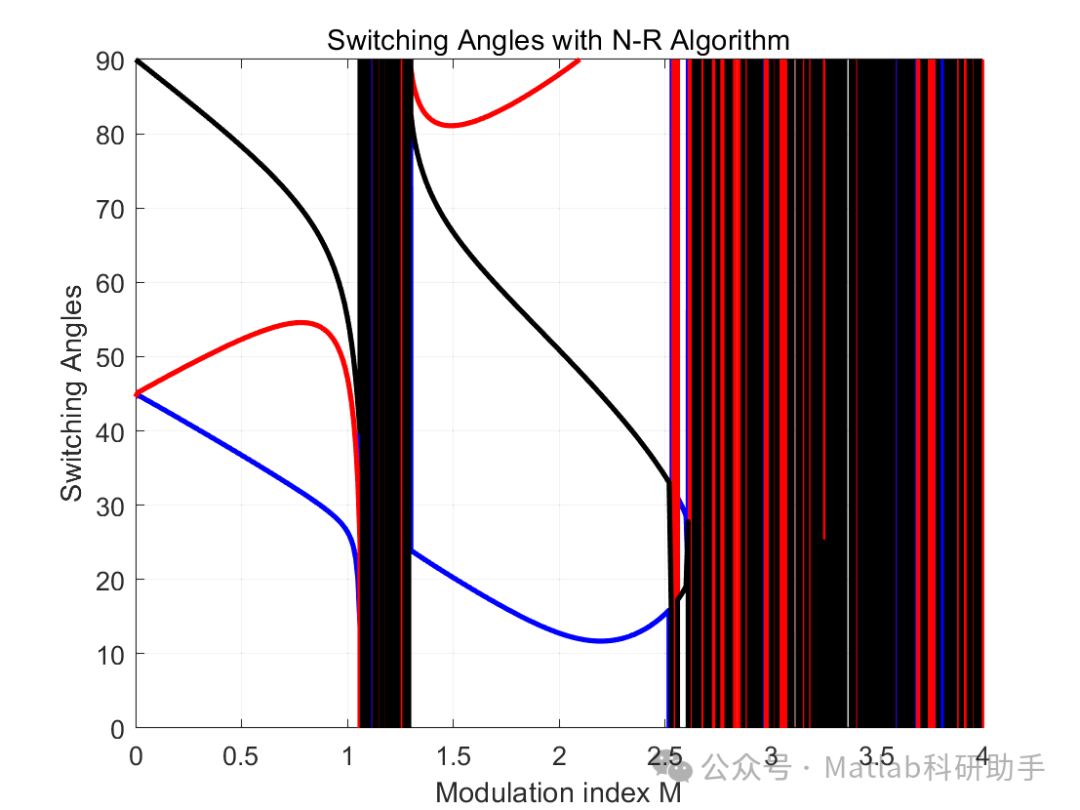

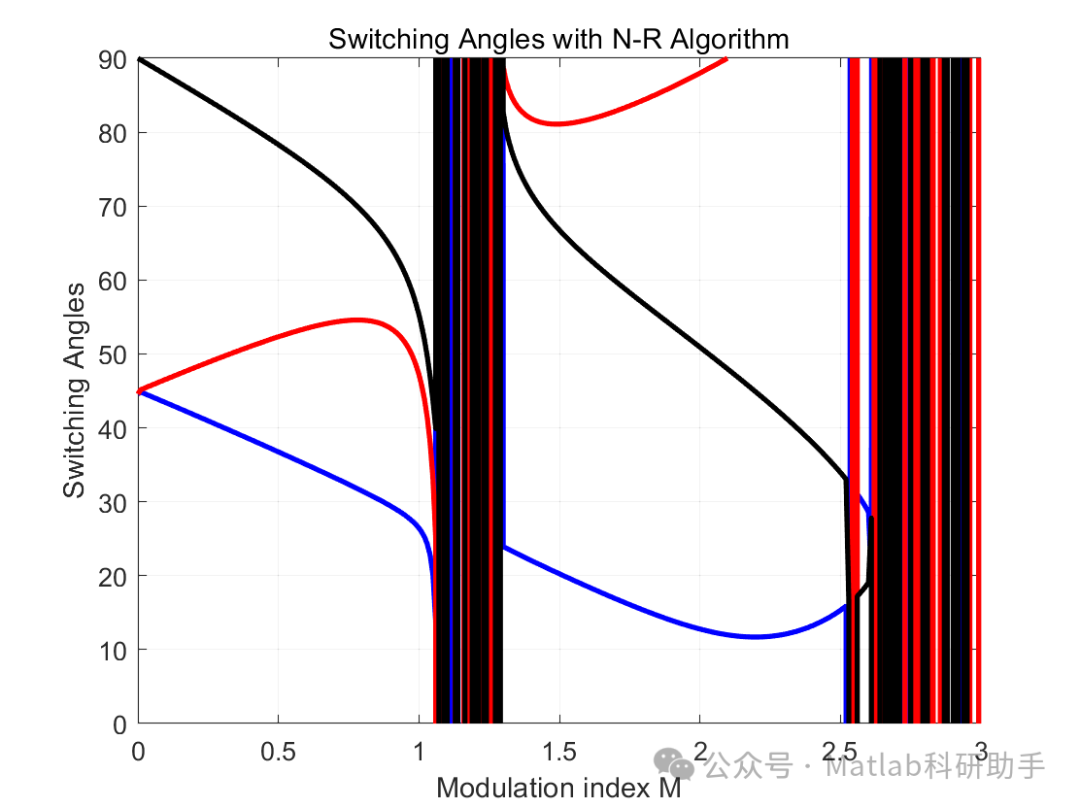

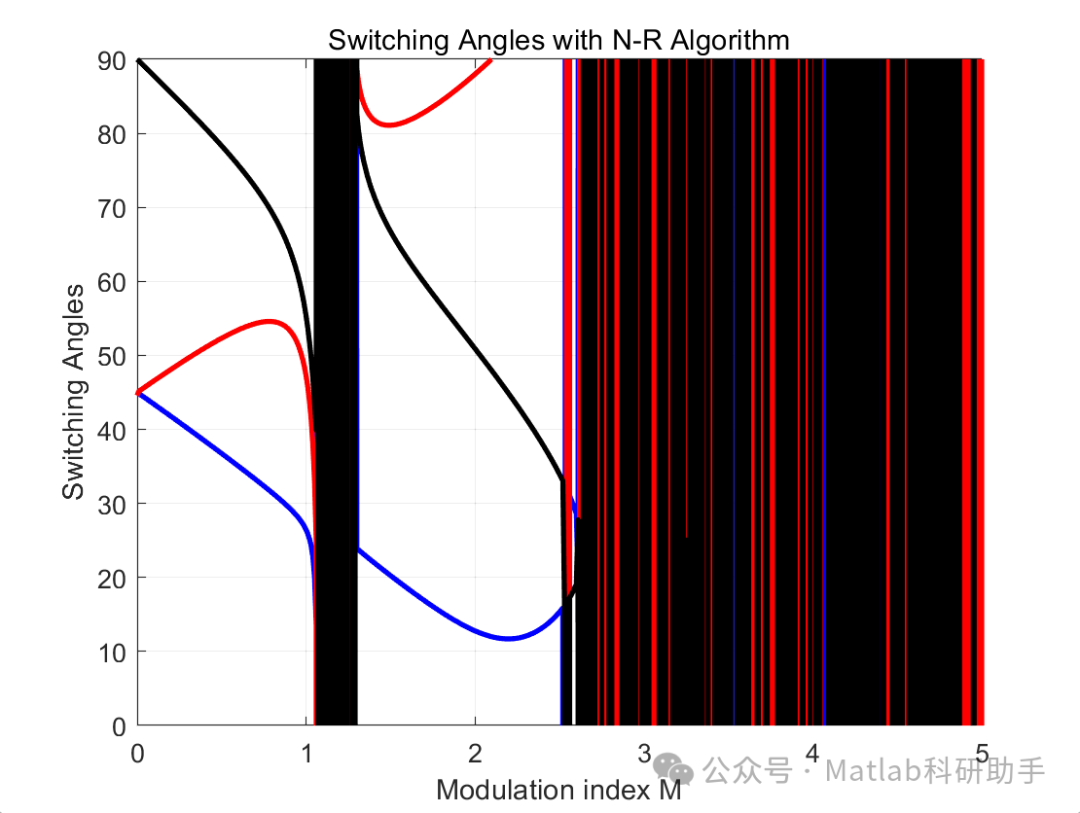

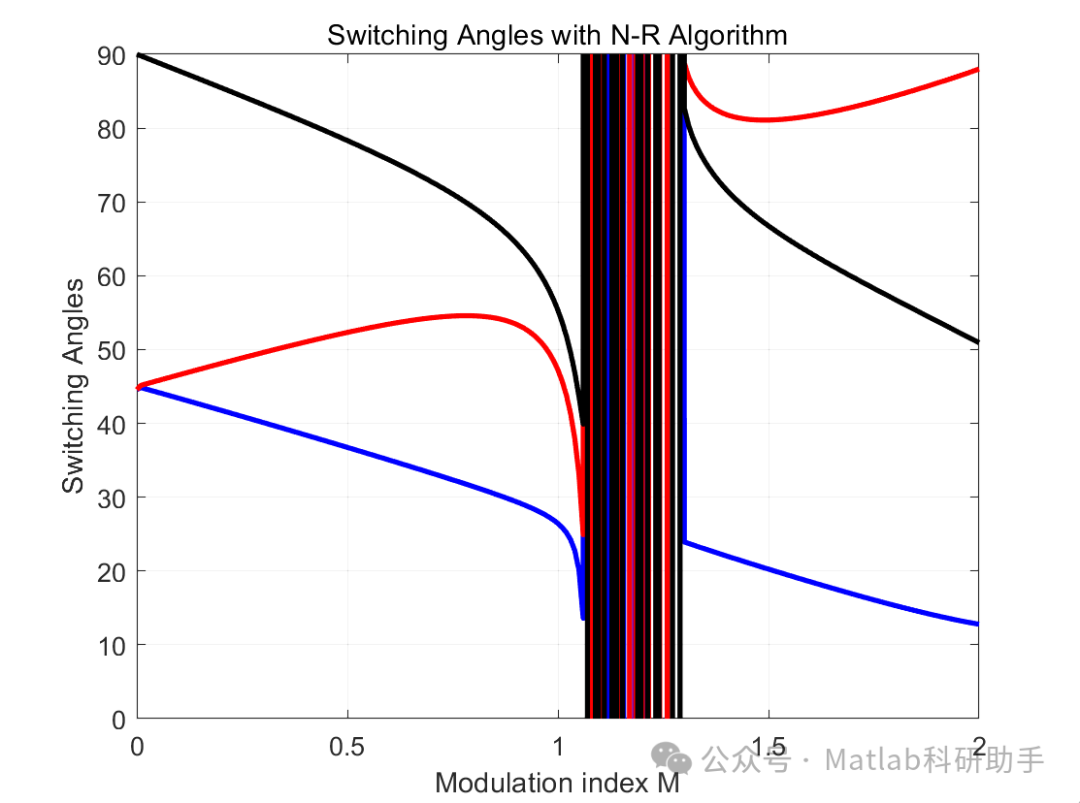

3.3 收敛特性与挑战

牛顿-拉夫逊算法具有二次收敛速度，这意味着如果初始值足够接近真实解，算法可以非常快速地收敛。然而，其收敛性也存在以下挑战：

初始值敏感性：
牛顿-拉夫逊算法对初始值的选择非常敏感。如果初始值远离真实解，算法可能不收敛，或者收敛到错误的局部最优解。这对于SHE问题尤为突出，因为非线性方程组往往存在多个解。
奇异雅可比矩阵：
在某些情况下，雅可比矩阵可能在迭代过程中变得奇异或接近奇异，导致无法求解线性方程组，或者求解结果不稳定。这通常发生在某些开关角组合使得导数接近零时。
计算复杂度：
每次迭代都需要计算雅可比矩阵并求逆（或求解线性方程组），当开关角数量M较大时，计算量会显著增加。
多解性：
SHE的非线性方程组通常存在多个解，牛顿-拉夫逊算法只能找到其中一个解，而不能保证找到所有解或全局最优解。在实际应用中，可能需要结合其他优化算法（如遗传算法、粒子群算法等）来寻找更优的解决方案。

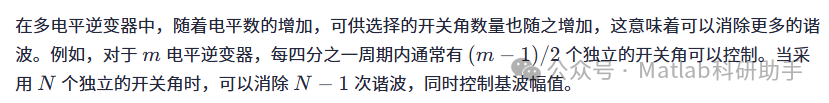

4. 多电平逆变器中的SHE-PWM应用

多电平逆变器因其输出电压波形接近正弦、谐波含量低、开关频率低、THD（总谐波畸变率）小等优点，在高压大功率应用中越来越受到青睐。将SHE-PWM应用于多电平逆变器，可以进一步提升其谐波抑制能力。

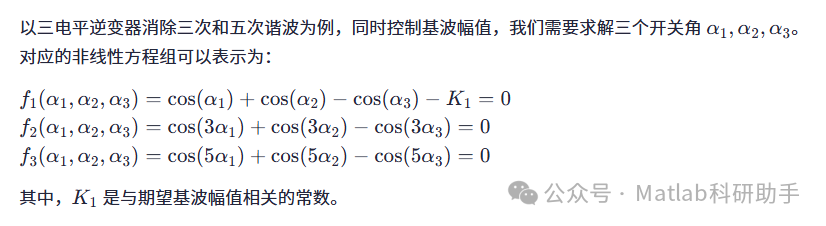

多电平逆变器中的SHE-PWM设计，通常需要在满足基波幅值要求的同时，消除最低次的、对系统危害最大的谐波（如三次、五次、七次等）。由于多电平逆变器开关状态的复杂性，其SHE方程组的非线性程度更高，对牛顿-拉夫逊算法的收敛性和鲁棒性提出了更高的要求。

为了提高算法的鲁棒性，可以采取以下策略：

改进初始值选择：
结合启发式算法或离线预计算生成一个初始开关角库，根据期望的调制比和消除的谐波次数，选择最合适的初始值。
修正牛顿法：
采用阻尼牛顿法（Damped Newton Method）或信赖域法（Trust-Region Method），在迭代过程中限制步长，提高算法的全局收敛性。
正则化技术：
当雅可比矩阵接近奇异时，可以引入正则化项来改善其条件数，避免数值不稳定。
结合优化算法：
将牛顿-拉夫逊算法作为全局优化算法（如遗传算法、粒子群算法）的局部搜索工具，先通过全局优化算法找到一个较好的初始区域，再用牛顿-拉夫逊算法进行精确求解。
