电容的参数和选型

已于 2023-09-19 22:28:44 修改
阅读量290 收藏 1
点赞数
文章标签： 笔记
于 2023-09-19 22:25:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_74185687/article/details/133047736
版权

电容
封装可以分为直插电容和贴片电容
还可以分为极性带电容和无极性电容

精度

电容和电阻不同 电阻的精度可以做到高于0.1% 而电容的话5%精度已经非常高了
一般精度为5% 10% 25%

温度系数

电容的电量会随着温度的上升而下降 单位为PPM

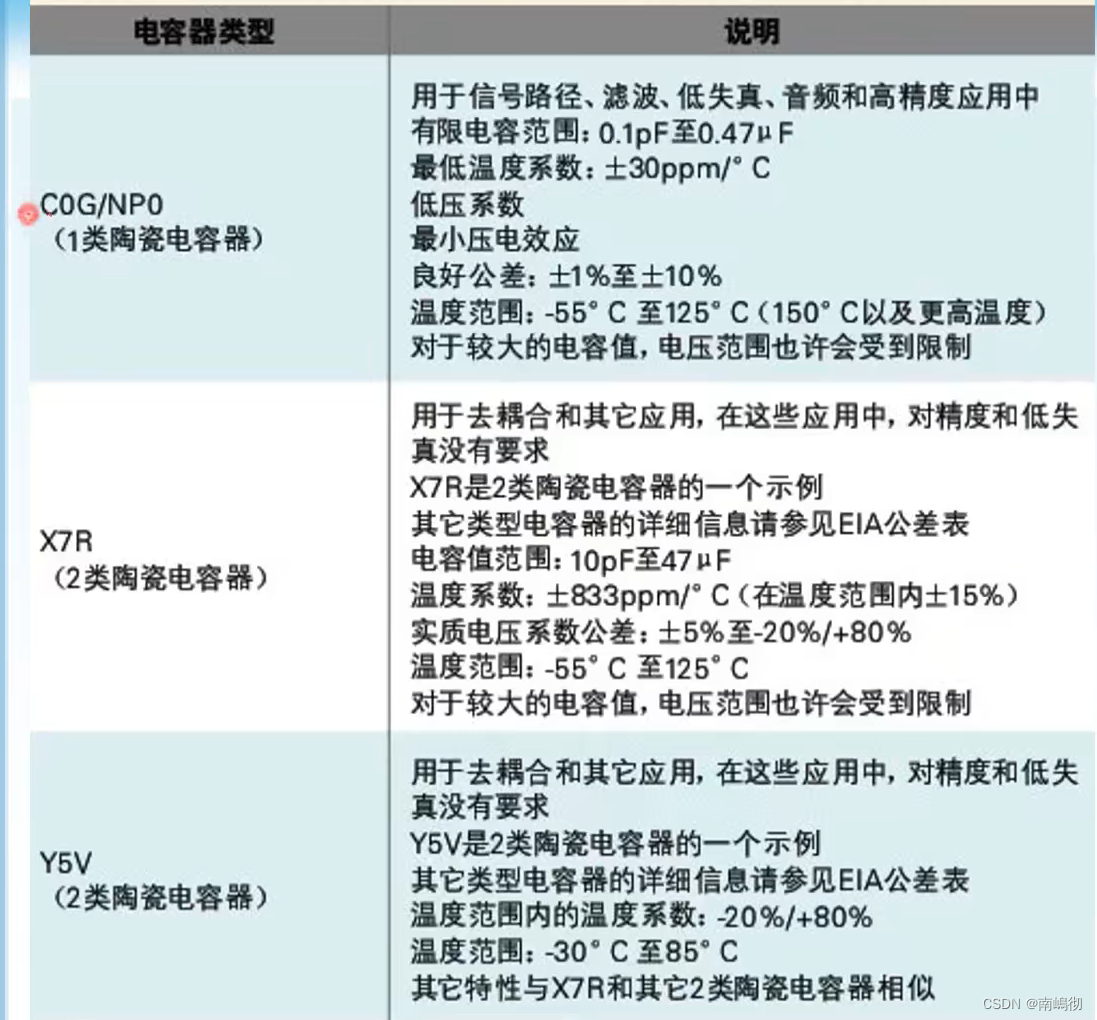

常用的贴片电容是MLCC MLCC中常用的是NPO COG Y5V Z5U X7R X5R 其中COG和NPO为一样的电容
NP0电容器是电容量和介质耗损最稳定的电容器
在温度从-55~125时容量的变化为0-30ppm 就是温度变化大 稳定性越好 NP0电容器适合振荡器 谐振器的槽路电容
X7R
在这里插入图片描述
在这里插入图片描述

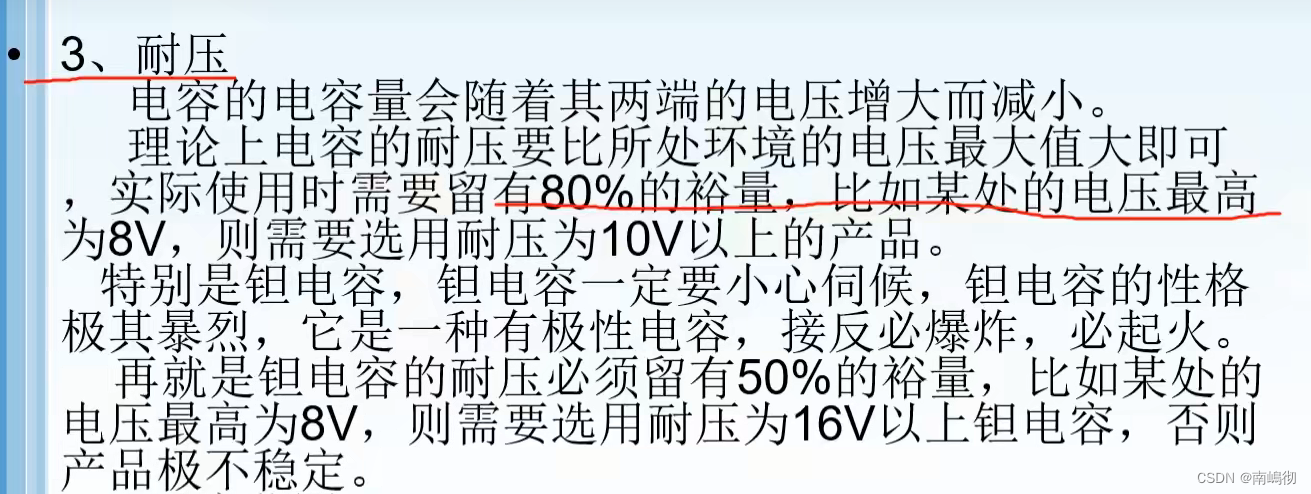

3耐压

在这里插入图片描述

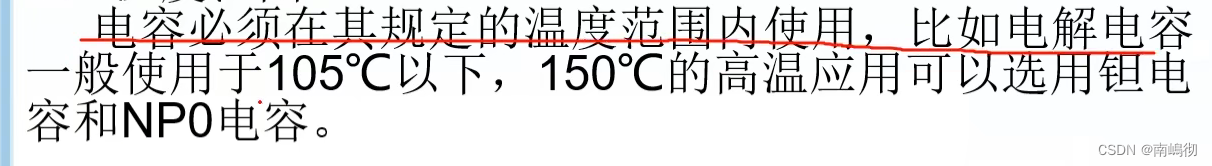

温度范围

在这里插入图片描述

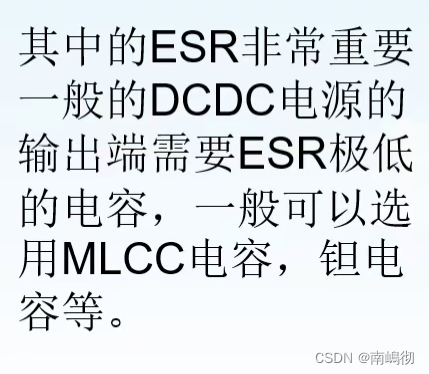

ESR

在这里插入图片描述
ESR是等效串联电阻 （越小越好）
在这里插入图片描述

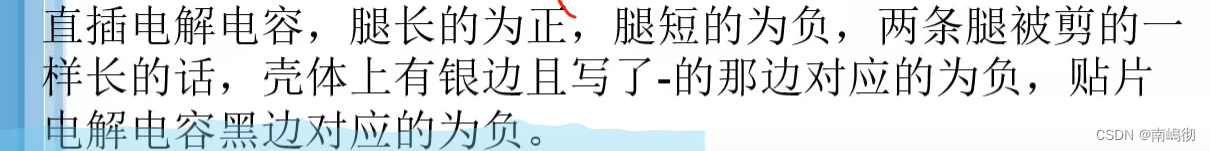

直插式电容
在这里插入图片描述
在这里插入图片描述
贴片电容
在这里插入图片描述
有黑边的一侧就是负极 电荷量100uf 耐压值是6.3伏特

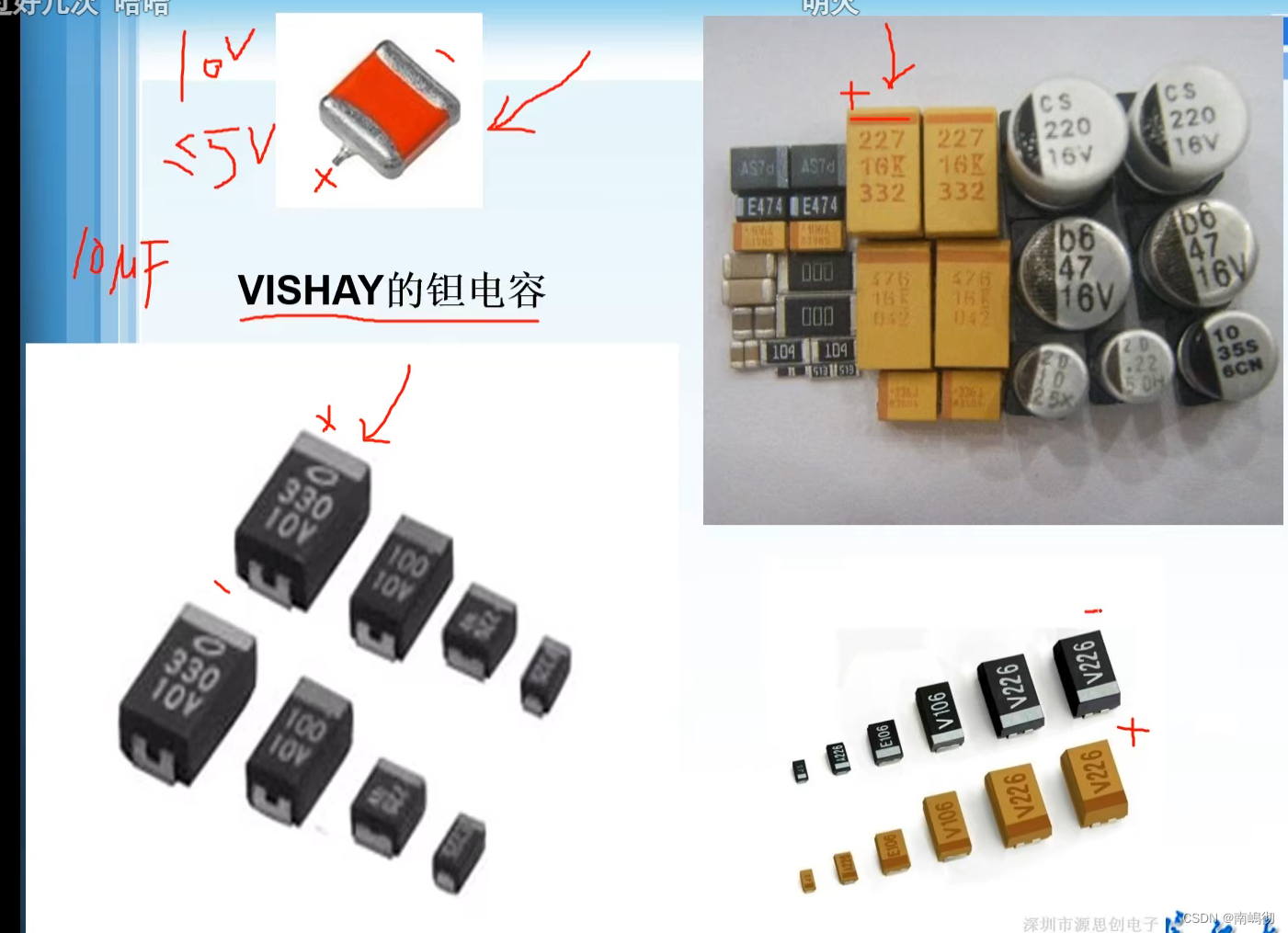

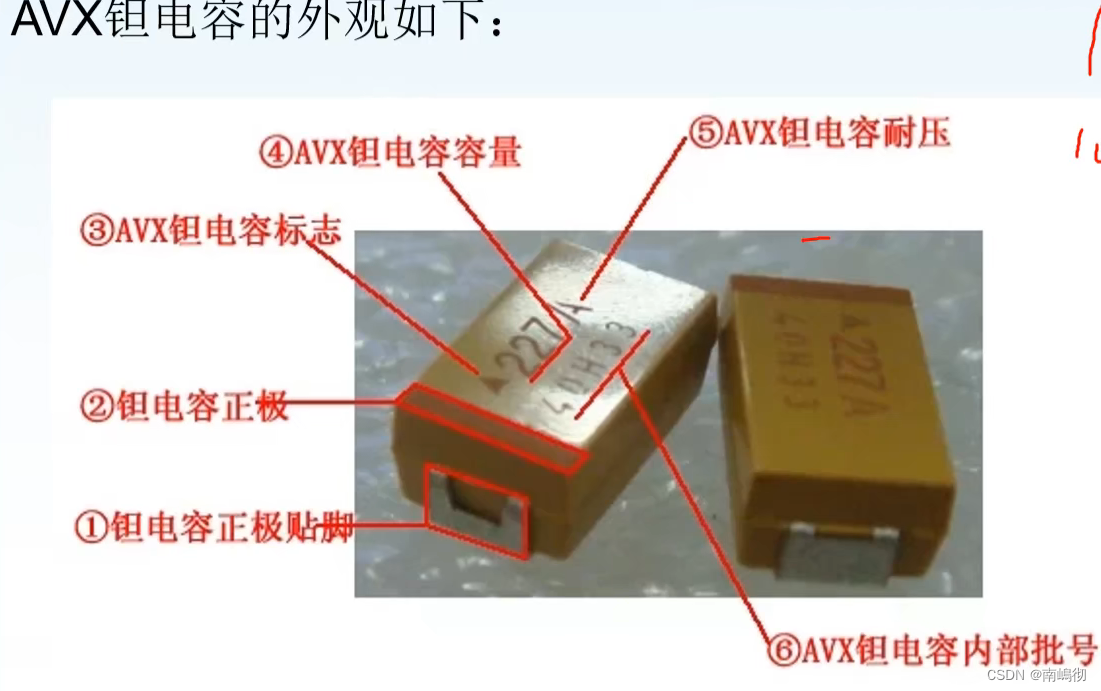

钽电容
在这里插入图片描述
颜色较深的那一边是正极
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

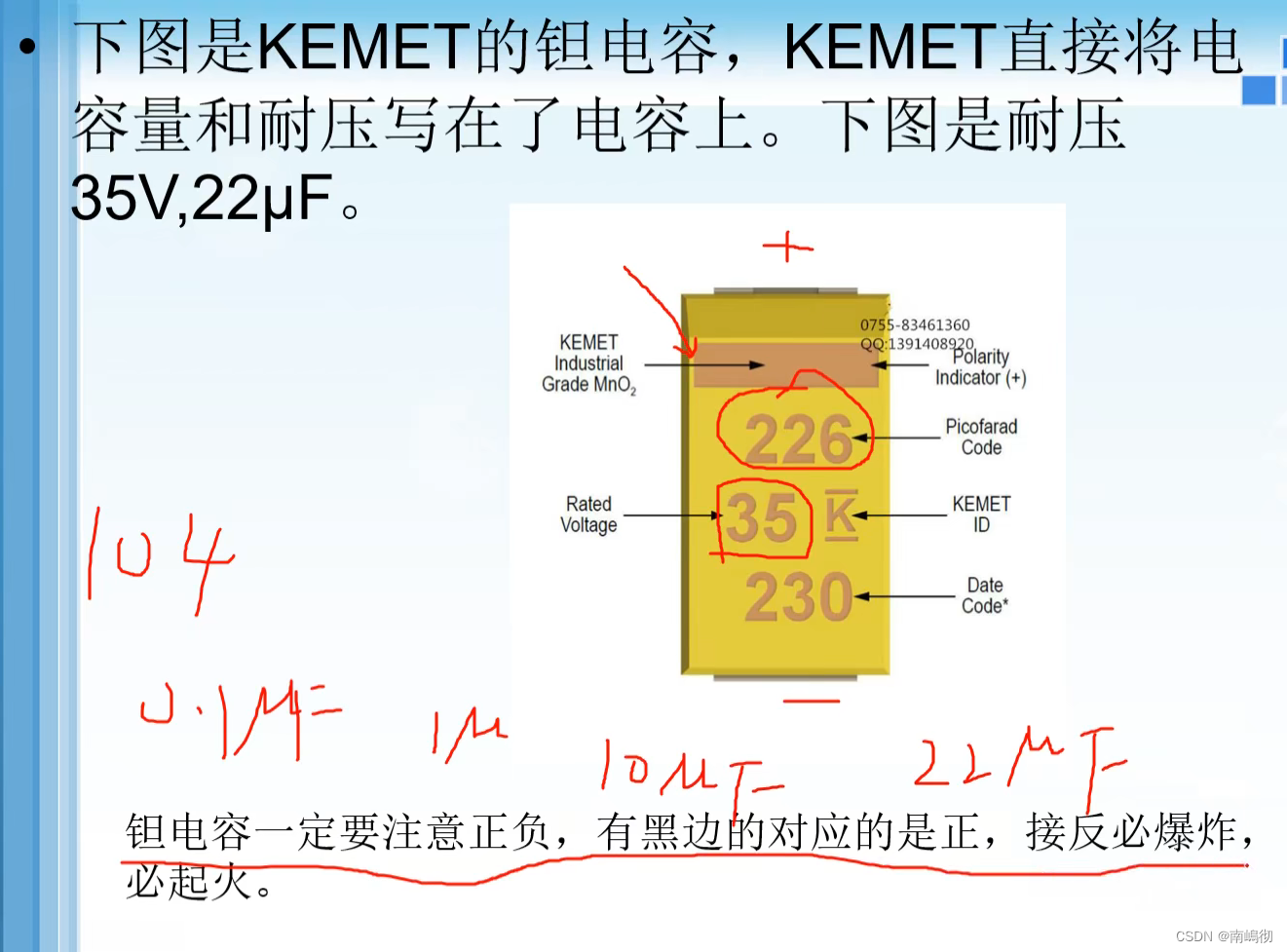

如何快速得到226代表的代表的电容？ 记住104是0.1uf 依次类推 105为1uf 106是10uf 所以226就是22uf 钽电容接反必爆炸！！！

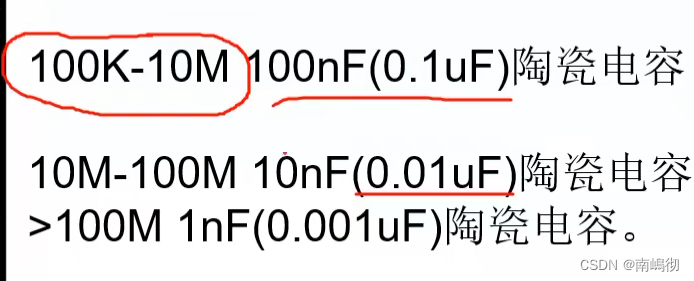

滤波电容的选择

在这里插入图片描述

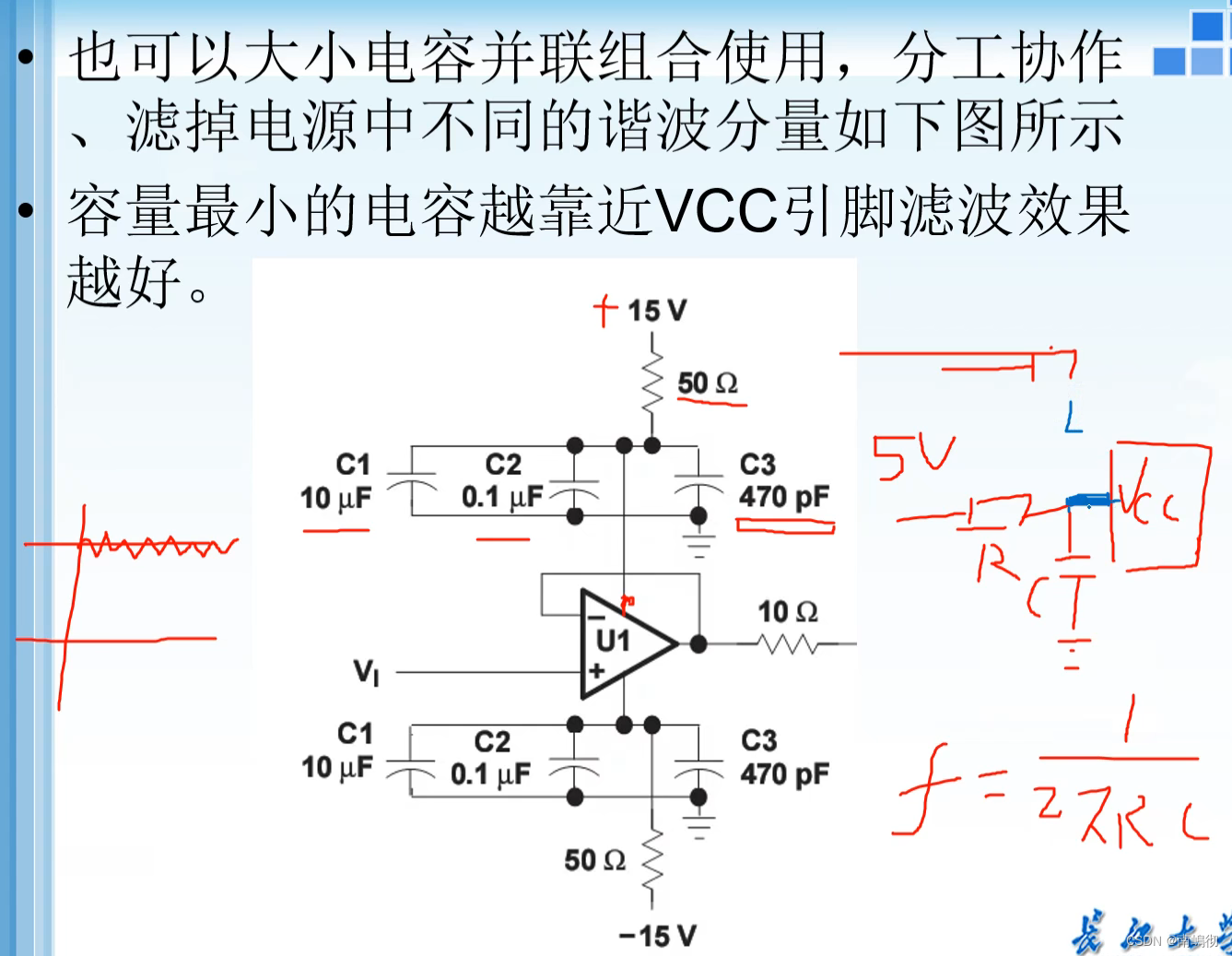

例如有个51单片机的晶振是10mhz 就用0.1uf 高于10mhz就用0.01uf
在这里插入图片描述
在这里插入图片描述
