电感的参数和选型

于 2023-09-20 18:01:29 发布
阅读量208 收藏
点赞数
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_74185687/article/details/133049811
版权

电感一般是有铁芯的在这里插入图片描述

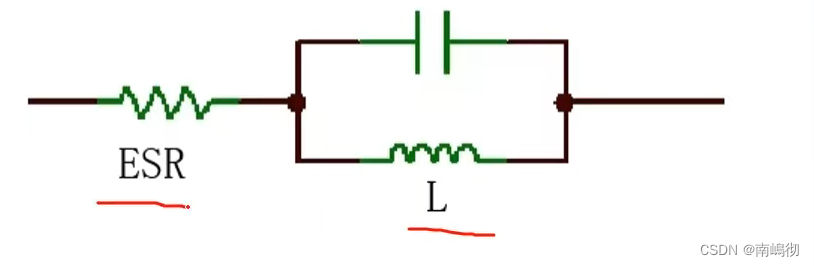

电感的模型如下
在这里插入图片描述

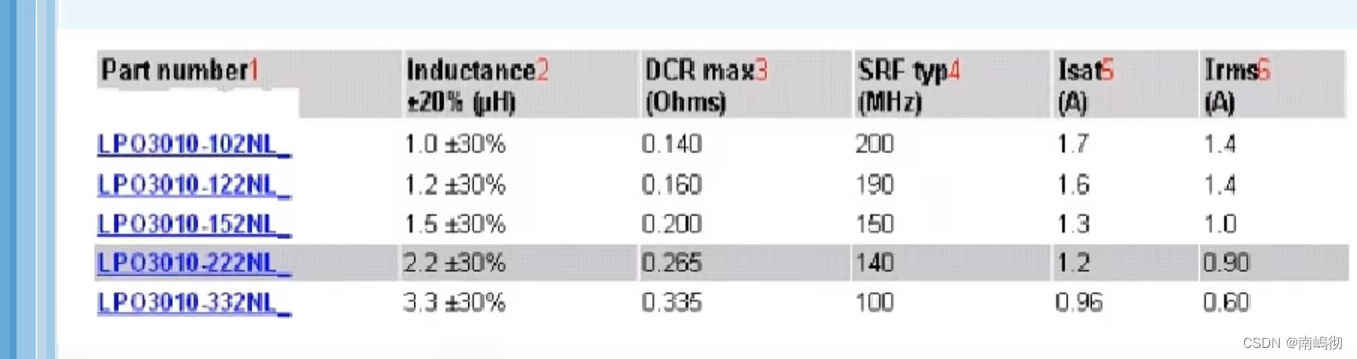

精度

在这里插入图片描述
上图的电感精度为±30%

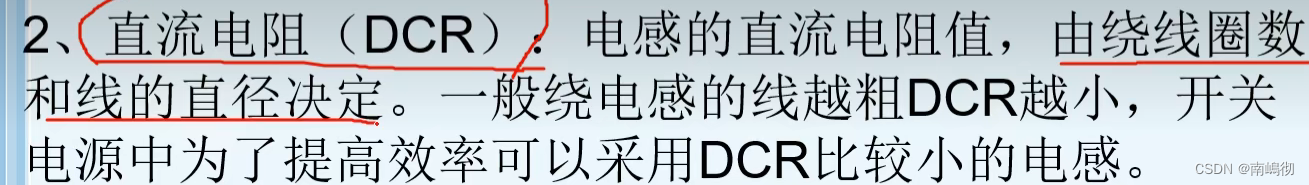

直流电阻DCR

在这里插入图片描述
越小越好

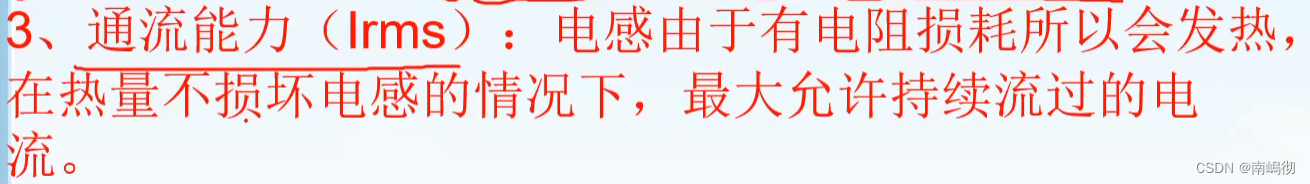

通流能力

在这里插入图片描述

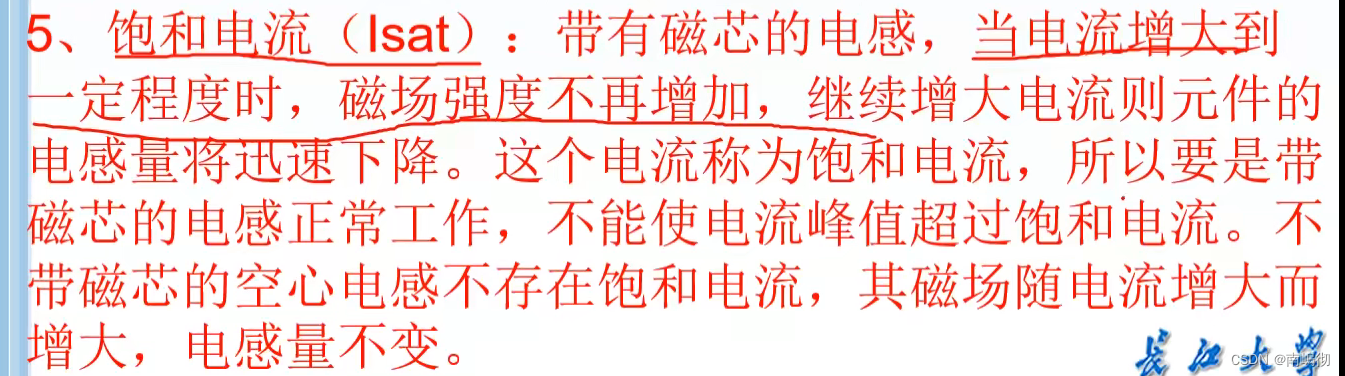

饱和电流

在这里插入图片描述

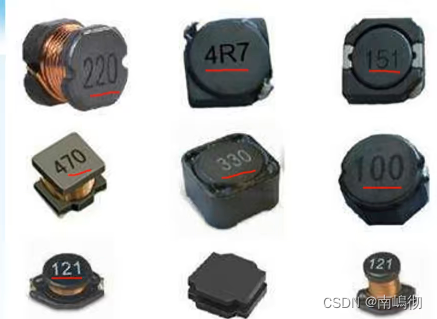

贴片电感

在这里插入图片描述
电感的数字一般是三位 最后一位是10的次幂 最后一位的前面是乘数 单位是uH
如151 电感是15*10=150uH 如果电感上面有R 代表着小数点 4R7就为4.7

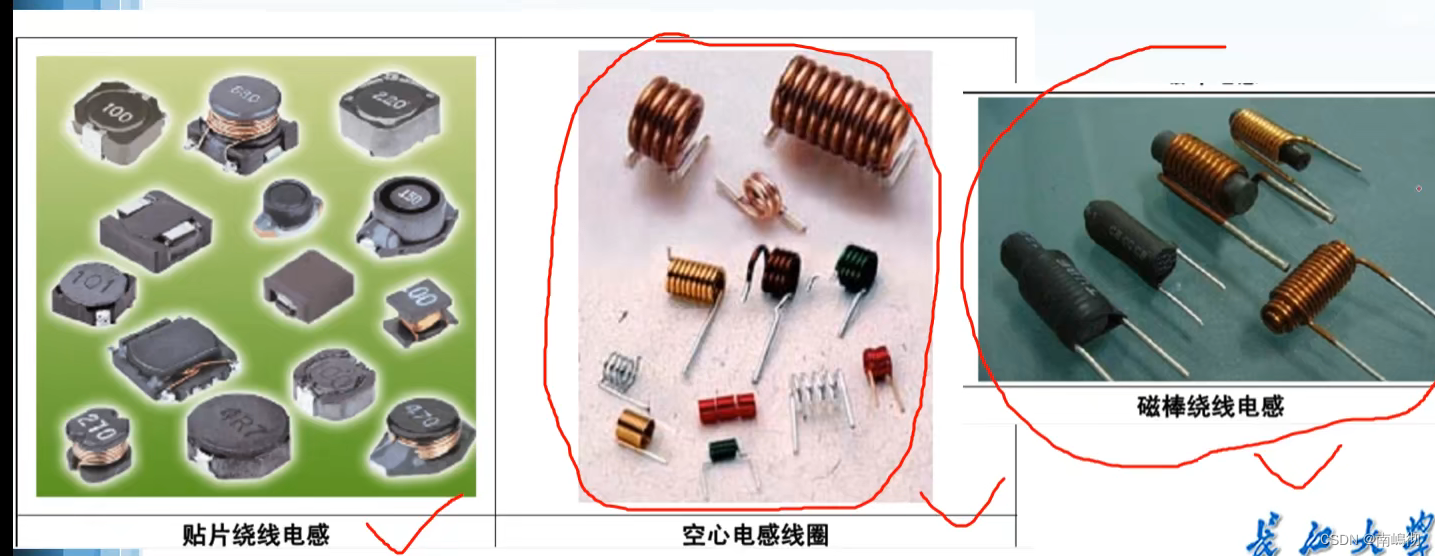

屏蔽电感和非屏蔽电感

在这里插入图片描述
圈起来的就是非屏蔽电感（最好要用屏蔽电感)
