计算机系统结构知识点讲义第四十四讲——分布式存储多处理机结构

摘要：分布式存储多处理机通过物理分散的本地存储器与全局统一编址，实现高可扩展性和低访存冲突。其核心技术在于 目录协议（Directory Protocol） ，本文深入解析其原理、实例及结构优化方案。

---

一、目录协议的基本思想

目录协议是解决 分布式共享存储器（DSM） 中多Cache一致性问题的核心机制。其核心思想是通过集中式目录结构记录全局内存块的状态信息，避免广播通信带来的带宽瓶颈。具体设计包含以下关键点：

（1）目录项数据结构

每个内存块对应一个目录项，包含：

• 状态位：标识内存块当前状态（未缓冲、共享、独占）
• 位向量（共享集S） ：二进制向量记录哪些处理机的Cache持有副本（1位对应1个处理机）
  • 示例：64处理器系统需64位向量，存储开销随系统规模线性增长

（2）状态机控制逻辑

• 未缓冲（Uncached） ：无任何Cache副本，内存数据有效。
• 共享（Shared） ：≥1个Cache持有只读副本，与内存数据一致。
• 独占（Exclusive） ：仅1个Cache持有可写副本（称为拥有者），内存数据失效。

（3）操作流程

• 读缺失：目录检测共享集S，向持有者（若存在）或内存获取数据，更新状态为共享。
• 写请求：

（4）若当前状态为共享，向共享集内所有Cache发送 作废消息（Invalidate） 。

（5）若为独占，通知原拥有者回写数据并释放所有权。

（6）优势与局限

• ✅ 可扩展性：点对点通信替代广播，支持千级以上处理器。
• ❌ 存储开销：目录存储占内存总量0.5%-4%（随处理器数增加）。

---

二、目录协议实例：MESI协议及其变种

MESI协议是目录协议在Cache层的具体实现，通过状态机维护数据一致性：

1. MESI状态定义

状态	描述	脏位	有效性
M (Modified)	唯一副本，已修改且内存失效	是	有效
E (Exclusive)	唯一副本，与内存一致	否	有效
S (Shared)	多Cache共享只读副本	否	有效
I (Invalid)	副本失效	-	无效

2. 关键操作流程

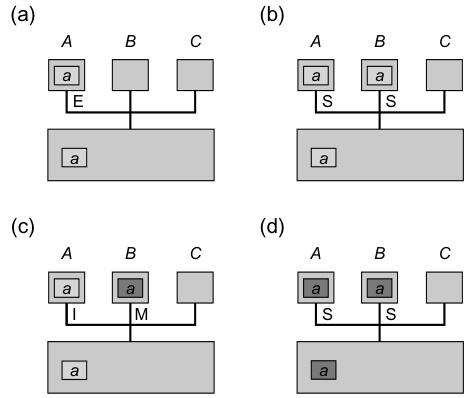

• 处理器A写独占数据（图a→c）：

  1. A读地址a → 状态由I→E（若无其他副本）或I→M（若有副本但未修改）。



  2. B尝试写a → 目录向A发送作废请求，A回写数据 → B获得M状态。

• 并发读优化（图b→d）：

  • 当S状态副本存在时，新读请求直接由内存或持有者提供数据，避免总线竞争。

3. 协议变种与优化

• MESI-SF协议：新增 共享转发态（SF） ，允许副本在节点内直接转发，减少目录查询。
• MOESI协议：增加Owned状态，允许多个Cache持有只读副本时，由拥有者响应写回。

---

三、目录的3种结构及其技术演进

根据目录项存储开销与可扩展性平衡，发展出三类结构：

1. 全映射目录（Full-Map Directory）

• 原理：位向量长度等于处理机数 P，精确记录所有副本位置。
• 开销：目录存储 = 内存块数 × P 位 → O(n²) 增长（n为处理器数）。
• 适用场景：中小规模系统（P < 64），如SMP服务器。

2. 有限目录（Limited Directory）

• 原理：固定位向量长度 k（k << P），仅记录前 k 个副本。
• 冲突处理：当共享集满时，随机作废一个副本或拒绝新加入。
• 优化方案：
  • 指针替换算法：LRU策略淘汰旧指针。
  • 分层目录：本地目录记录节点内副本，全局目录管理节点间。

3. 链式目录（Chained Directory）

• 原理：目录项仅存储头指针，副本通过链表链接（类似分布式哈希表）。
• 操作流程：
  • 读请求沿链表查询持有者。
  • 写作废需遍历整个链表。
• 优势：存储开销 O(1)，支持超大规模系统（如万级处理器）。

三种结构对比表：

类型	存储开销	查询复杂度	可扩展性	典型应用
全映射目录	O(n²)	O(1)	低	SMP集群
有限目录	O(n)	O(k)	中	NUMA架构
链式目录	O(1)	O(m)*	高	MPP超算系统

---

四、分布式存储多处理机的性能优化路径

1. 硬件层：
   • 采用RDMA网络降低通信延迟。
   • NVMe SSD提升本地存储带宽。
2. 协议层：
   • 动态目录分区：按数据热度分配全映射/有限目录资源。
   • 写合并优化：批量处理作废请求，减少网络报文。
3. 系统架构：
   • NUMA感知调度：优先访问本地内存，减少远程访存。

---

结语：目录协议通过空间换时间的设计，解决了分布式存储系统的Cache一致性问题。未来研究方向包括异构目录结构混合部署及硬件加速目录查询，以支撑AI算力集群的万级扩展需求
