Cisco Packet Tracer仿真实验 10：边界网关协议BGP

一、 实验目的

1.加深对网络体系结构的理解。

2.了解边界网关协议BGP

二、实验环境

• Cisco Packet Tracer 模拟器

三、实验内容

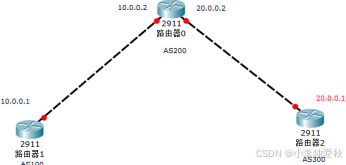

（1）第一步：构建网络拓扑，如图1所示。

图 1

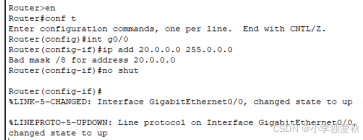

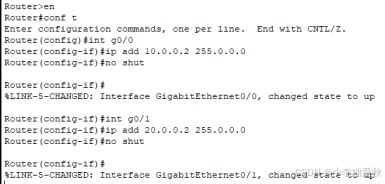

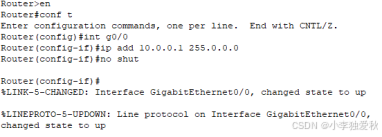

（2）第二步：配置IP、地址掩码，如图2、3、4所示。

图 2

图 3

图 4

（3）第三步：3. 为路由器之间配置BGP协议，如图5~7所示。

图 5

图 6

图 7

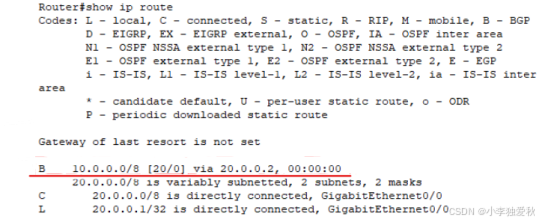

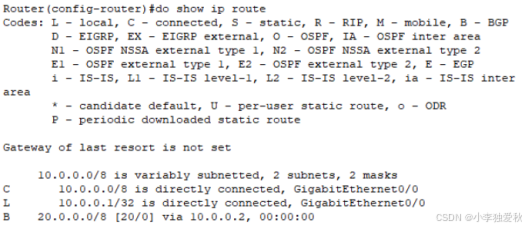

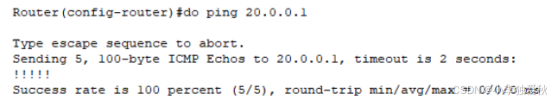

（4）第四步：验证左边路由器和右边路由器的通信，在路由器之间的ping的含义是，发送端会发送五次100比特长的ICMP报文给目的主机，如果超时两秒就会在下面显示点，成功显示感叹号，后面还会显示成功数量，可以看到第一次失败，这是因为左边路由器的路由表中没有右边路由器，虽然配置了BGP协议，但是并没有让它做什么事情，左边路由器是无法得知右边的网段，所以就需要将网段通告出去，再查看路由表就可以看到多了一条记录，B表示就是BGP协议，再次ping就可以ping通了，也就说明可以通信了，如图8~13所示。

图 8

图 9 将左边网段通告出去

图 10

图 11

图 12

图 13

四、实验体会

在本次实验中，我对BGP路由协议有了更加深入且系统的理解。通过实际操作配置与管理这些协议，我不仅观察和分析了实验现象，还加深了对网络体系结构的认识，提升了自身的实际操作能力与问题解决能力。以下是我在实验过程中的一些深入体会：

BGP协议：

在熟悉BGP协议的过程中，我认识到其作为一种基于路径矢量的边界网关协议，在自治系统之间进行路由信息传播的灵活性和可扩展性。这不仅是BGP在大型互联网中广泛应用的原因，也是其支持路由聚合、过滤等多种策略的基础。同时，BGP在安全性方面表现良好，能够有效防范恶意路由信息传播的威胁。在实验中，我也意识到BGP的配置和管理相对复杂，理解网络拓扑及其流量模式是确保其有效运行的前提。因此，在大规模网络中，选择和优化BGP需要针对实际需求做出精细化的方案设计与动态调整。
