循环冗余校验CRC

---

CRC的简介

循环冗余校验(cyclic redundancy check, CRC)：CRC是数据通信领域最常用的一种差错检验码。它只能检错，不能纠错。要纠错就需要更多的冗余位得到对应的纠错码。

在发送端会对数据字段(实际是在数据字段末尾加足够的0)进行模2除法运算，用生成多项式(一种用来生成差错检测码的工具)作为除数，将得到的余数作为冗余码加到数据字段尾部，数据字段+冗余码合起来称为码字。码字会被发送端传送到接收端，接收端会对码字做同样的模2除法运算，得到的结果称为校正子，如果校正子全为0，则认为数据没有出错。否则认为数据出错。

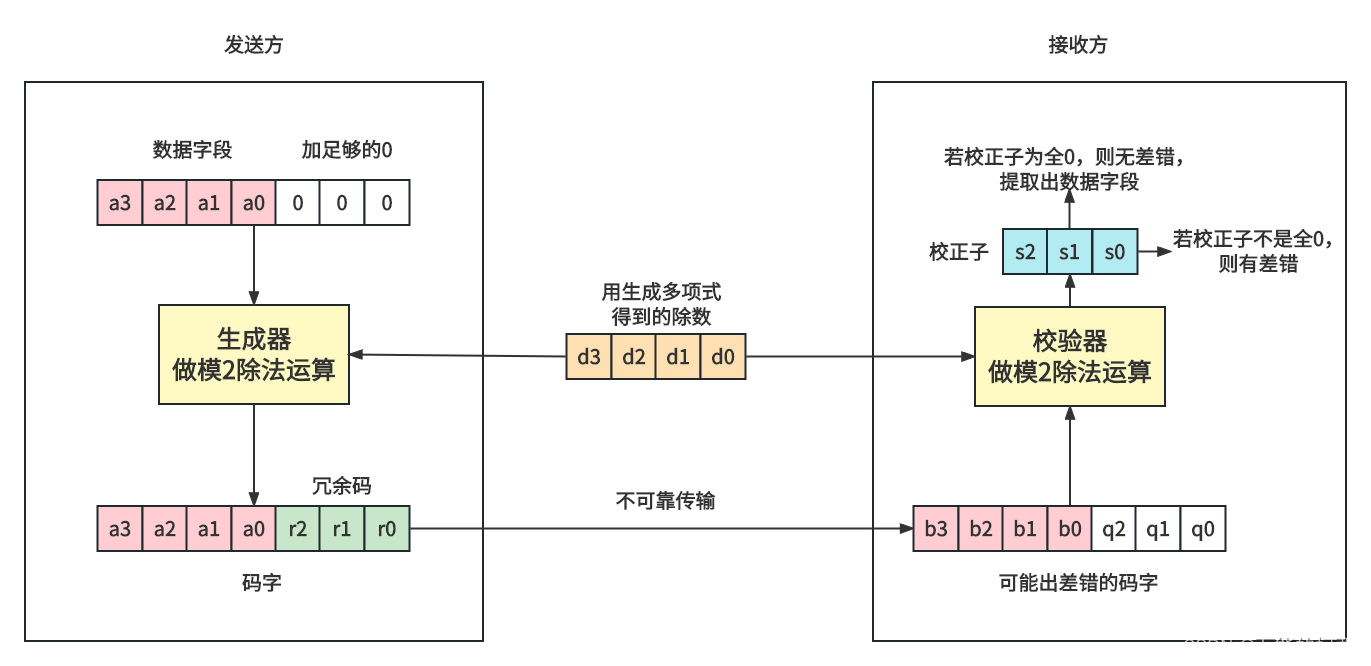

具体逻辑如下图所示：

---

CRC在数据链路层的应用

比如PPP协议和以太网协议都使用CRC。

---

CRC的计算

和所有差错检测一样，CRC检错也是靠冗余位实现的。CRC的冗余位叫做帧检验序列FCS(Frame Check Sequence)。计算出的FCS会作为冗余位加到数据字段的尾部。
计算CRC的方法是利用模2除法运算，除数是通过已知的生成多项式求得。

常见生成多项式

生成多项式的获取需要抽象代数的专业知识，不过常用的生成多项式已经被专家研究出了，如下表所示：

名称	多项式	应用
CRC-8	$x^8$+$x^2$+$x^1$+1	ATM头部
CRC-10	$x^{10}$+$x^9$+$x^5$+$x^4$+$x^2$+1	ATM AAL
CRC-16	$x^{16}$+$x^{12}$+$x^5$+1	HDLC
CRC-32	$x^{32}$+$x^{26}$+$x^{23}$+$x^{22}$+$x^{16}$+$x^{12}$+$x^{11}$+$x^{10}$+$x^8$+$x^7$+$x^5$+$x^4$+$x^2$+1	LANs

每个包含差错控制的协议的生成多项式都是已知的，这些生成多项式成功检测出差错的概率非常高。
发送方和接收方一开始都有统一的生成多项式。

CRC计算的步骤

下面是CRC计算的完整步骤：

发送端：

1.构造除数
发送方首先要将已知的生成多项式转换为除数。

方法很简单，将多项式进行完整的展开，多项式的系数组合就是除数的值。
举例：
$x^3$ + x + 1 = 1✖$x^3$ + 0✖$x^2$ + 1✖x + 1✖$x^0$
除数为对应系数组合：1011

2.构造被除数
被除数是将数据字段的末尾填充足够位数的0得到的，0的个数为生成多项式的最高项次数。
比如生成多项式为：$x^3$+x+1，最高项次数为3，所以添加3个0。

3.求得模2除法的余数
用被除数和除数进行模2除法，将得到的商省略，得到的余数留下来。余数的值就是CRC冗余码的值，也就是帧检验序列FCS的值。

4.传输码字
在数据字段末尾加上帧检测序列FCS，组合成最终的码字。将整个码字传输到不可靠的链路中，接收端最终会收到可能改变(大几率不会出错)的码字。

接收端：

1.计算校正子
接收端会和发送端做类似的处理，和发送端的唯一区别是：它是直接用接收到的码字做被除数。
还是用生成多项式得到的值做除数，用模2除法计算余数。余数就是最终的校正子。

2.逻辑决策
如果校正子为全0，则认为收到的数据没有差错。
反之，如果校正子不是全0，则认为数据出错。接收端有可能丢弃数据，或者要求发送端做数据的重传。是直接丢弃还是要求重传由具体的协议决定。

CRC计算举例

如何根据生成多项式生成除数，如何填充数据字段得到被除数，以及如何通过模2运算得到余数作为冗余位。
只需要跟着计算一个例子即可完全掌握。

下面的例子的数据字段为：101101001，生成多项式为：$x^3$+$x^2$+1

展开多项式得到除数为：1101

多项式最高项次数为3，所以数据字段末尾需要加3个0。
所以被除数为：101101001000

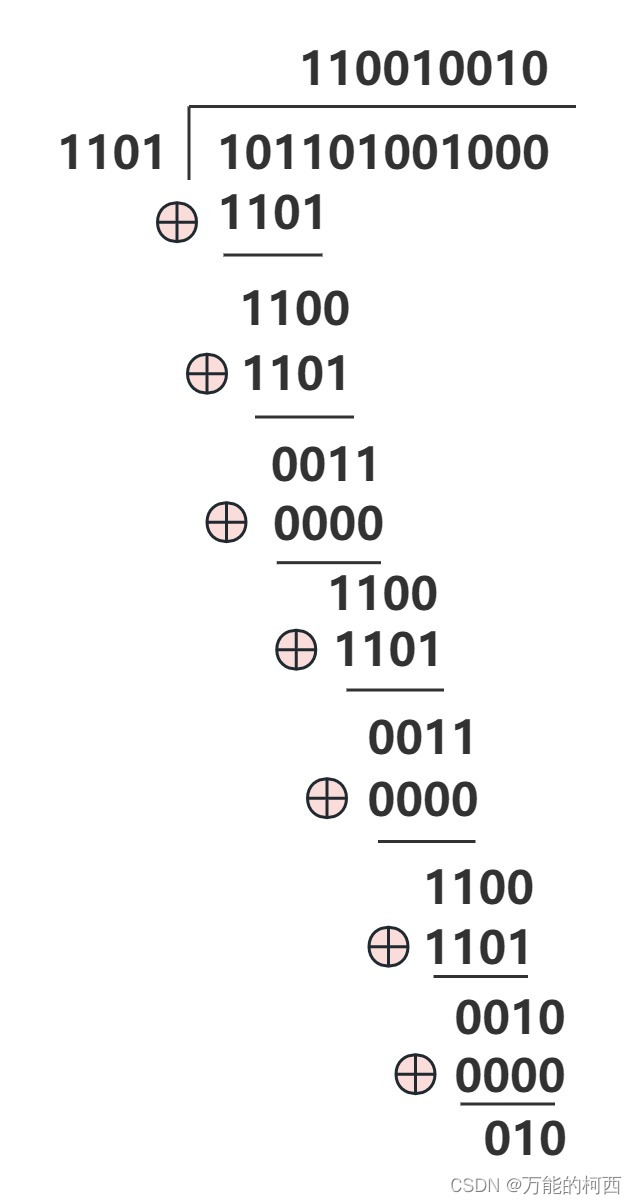

模2除法的规则很简单，如下图所示：

其实和一般的除法差不多，不过每次做的是异或运算。

规则1：每次异或结果的最左边第一位一定为0，这一位会被省略掉。

所以，如果被除数用于计算的4位最左边第一位为1，就用除数1101去异或；如果落下的4位最左边第一位为0，就用0000去异或。这样才可以保证得到的异或结果最左边第一位一定为0。

第一次异或被除数落下4位1011，第一位是1，所以用除数1101去异或：1011 ⊕ 1101 = 0110 。省略最左边的0为110，被除数再落下一位，为1100。

规则2：异或的结果最左边有几个零，就省略几个0，同时被除数需要落下对应的数字补齐。

这其实是进行了简化运算，异或后的结果，第1位一定是0，如果左边还有0，此时应该用0000去异或。

看第二次异或：1100 ⊕ 1101 = 0001。如果和之前一样，只省略结果0001第一位的0，那再让被除数从右边落下一位，应该是0011。
这样结果最左边第一位为0，应该用0000去异或：0011 ⊕ 0000 = 0011，结果根本不会变。省略掉最左边一位0，结果又落下一位，结果则是0110。可以看到，和0000异或的结果根本不用计算，就相当于把前面的0都去掉，后面直接落下对应的位数即可。

所以实际计算会省略和0000异或的部分(我画的图里把两次和0000的异或省略为了一次，方便读者理解)，直接去掉左边多余的零，右边落下对应的位数即可。

所以，按照规则2可以简化计算。第二次异或是：1100 ⊕ 1101 = 0001。去掉前面3个0，被除数再落下三位，为1100。

规则3：余数的位数比除数少1位，如果余数位数不够就在前面补0。

简化计算后的第三次异或：1100 ⊕ 1101 = 0001。去掉前面三个0，发现被除数只能落下一个0，结果变为10。不足一个0凑齐三位。

所以，余数010就是CRC的冗余码，也就是帧检验序列FCS。

商的规则其实很简单，如果得到的结果最左边只有第一位为0，商的对应那位就是1，如果得到的结果最左边有n个0(n大于1)，则商对应需要加上n-1个0。比如得到的结果是0001，有3个0，则商应该加2个0上去(不过商的值没用，所以也不用在乎它的计算）。

接受端和发送端都做同样的模2除法，只不过接收端的被除数是接受到的码字。

比如发送端的被除数是101101001000(101101001补足3个0)，FCS的值为010，那么如果传输没出错，接收端的码字应该为101101001010，这个码字会被接收端用来当作被除数。

具体的计算方法都是模2除法，由于码字没错，所以得到的余数应该为000。具体计算读者可以自行尝试。

---

CRC未检测到错误的概率

CRC并不是百分百检错成功。当码字出错，但接收端计算得到的校正子还为全0时，CRC就出错了。错误的数据字段也会被接收端上层协议接收。但是只要选择合适的生成多项式，CRC未检测到错误的概率是非常低的。
CRC在检测单个差错，双差错，奇数个差错和突发性差错的性能都是非常令人满意的，而且它的硬件实现也很简单。所以，很多网络协议都会选择CRC进行差错检测。
