问题1：12864在显示图片和显示字符状态下地址编码是不同的

绘图模式下的坐标分布,每个坐标对应一个16位数据，数据为水平分布，左侧位MSB，所以每行就是16*8=128，纵向为32+32=64
//
80,80+0 81,80+0 82,80+0 83,80+0 84,80+0 85,80+0 86,80+0 87,80+0
上 …
半 .
屏 …
80,80+31 81,80+31 80,80+31 83,80+31 84,80+31 85,80+31 86,80+31 87,80+31
//
88,80+0 89,80+0 8A,80+0 8B,80+0 8C,80+0 8D,80+0 8E,80+0 8F,80+0
下 …
半 .
屏 …
88,80+31 89,80+31 8A,80+31 8B,80+31 8C,80+31 8D,80+31 8E,80+31 8F,80+31
/

字符显示地址分布
0x80, 0x81, 0x82, 0x83, 0x84, 0x85, 0x86, 0x87,
0x90, 0x91, 0x92, 0x93, 0x94, 0x95, 0x96, 0x97,
0x88, 0x89, 0x8A, 0x8B, 0x8C, 0x8D, 0x8E, 0x8F,
0x98, 0x99, 0x9A, 0x9B, 0x9C, 0x9D, 0x9E, 0x9F

问题2：并行状态下的数据和指令写入，必须进行E信号线的由高到低的跳变

void LCD_Write_com(uint8_t com)
{
//	Delay_ms(5);
	LCD_ReadyWait();
//	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RS,Bit_RESET);  //指令  RS=0
	GPIO_WriteBit(GPIOB,RW,Bit_RESET);  //写  R/W=0
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //使能    E=高电平
	write_LCD12864(com);              //写命令
	GPIO_WriteBit(GPIOB,E,Bit_SET);    //使能    E=高电平
	Delay_ms(5);
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //不使能
}
void LCD_Write_data(uint8_t data)
{
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RS,Bit_SET);  //数据   RS=1
	GPIO_WriteBit(GPIOB,RW,Bit_RESET);  //写 R/W=0
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //使能    E=高电平
	write_LCD12864(data);            //写数据
	GPIO_WriteBit(GPIOB,E,Bit_SET);    //使能    E=高电平
	Delay_ms(5);
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //不使能
}

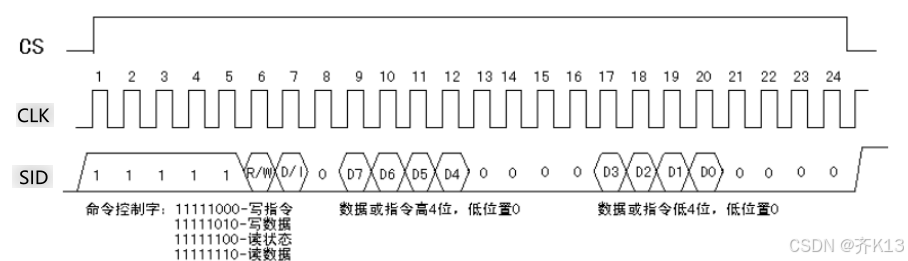

问题3：串行状态下的时序

在这里插入图片描述
看懂这个图就能很了解串行的数据传输，，写的2条控制字都可以正常使用，读的状态字可能是能力不足，没有实现，有能力的可以自己尝试下怎么回事。不过没有这2个读的命令也能实现图片和字符的显示

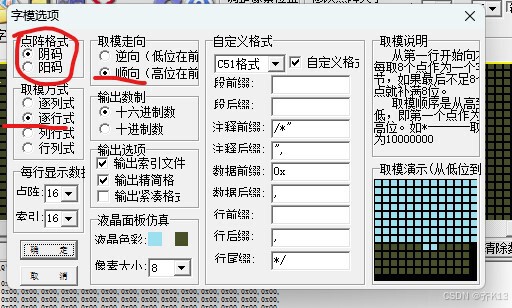

问题4：绘图模式下的bmp图像

可以通过Pctolcd2002生成，在绘制bmp图像时要设置128*64，生成二进制数组时要选择逐行式和顺向取模；阳码，阴码都可以
在这里插入图片描述
上源码
最后加一句，并行使用的线特别多，并且传输速度很慢，说实话我不知道为什么比串行的图片刷新速度还慢，很慢，如果是一开始没有显示就稍微等待一会儿；优先使用串行吧

#include "12864.h"
#include "Delay.h"
	/*
	并行接线
	VSS:GND
	VDD:+5V
	VO:空接
	NC:空接
	vout：空接
	led+：+5v
	led-：gnd
	==================
	B9:并行数据/指令选择RS
	B8:并行读写选择R/W
	B7:并行使能E
	PA0:DB0
	PA1:DB1
	PA2:DB2
	PA3:DB3
	PA4:DB4
	PA5:DB5
	PA6:DB6
	PA7:DB7
	B10:并行串行选择PSB
	B11:复位
	*/
/*
绘图模式下的坐标分布,每个坐标对应一个16位数据，数据为水平分布，左侧位MSB，所以每行就是16*8=128，纵向为32+32=64
======================================================
    80,80+0 81,80+0 82,80+0 83,80+0 84,80+0 85,80+0 86,80+0 87,80+0
上	...
半	.
屏	...
		80,80+31 81,80+31 80,80+31 83,80+31 84,80+31 85,80+31 86,80+31 87,80+31
=====================================================
    88,80+0 89,80+0 8A,80+0 8B,80+0 8C,80+0 8D,80+0 8E,80+0 8F,80+0
下	...
半	.
屏	...
		88,80+31 89,80+31 8A,80+31 8B,80+31 8C,80+31 8D,80+31 8E,80+31 8F,80+31
=====================================================

字符显示地址分布
	0x80, 0x81, 0x82, 0x83, 0x84, 0x85, 0x86, 0x87,
	0x90, 0x91, 0x92, 0x93, 0x94, 0x95, 0x96, 0x97,
	0x88, 0x89, 0x8A, 0x8B, 0x8C, 0x8D, 0x8E, 0x8F,
	0x98, 0x99, 0x9A, 0x9B, 0x9C, 0x9D, 0x9E, 0x9F
*/

#ifdef Parallel

void GPIO_12864_Init ( void )
{
	RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOB,ENABLE ) ;
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
	GPIO_InitStructure.GPIO_Pin = RS|RW|E|PSB|RST;
	GPIO_InitStructure.GPIO_Speed =  GPIO_Speed_50MHz ;
	GPIO_Init ( GPIOB,&GPIO_InitStructure) ;
	GPIO_SetBits(GPIOB,RST);
	GPIO_SetBits(GPIOB,PSB);

}

void LED12864_DB_out(void)
{
	RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOA,ENABLE ) ;
	GPIO_InitTypeDef  GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Pin  = LCD_DATA;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}
void LED12864_DB_in(void)
{
	RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOA,ENABLE ) ;
	GPIO_InitTypeDef  GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Pin  = LCD_DATA;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}
void write_LCD12864(uint8_t data)
{
	GPIOA->ODR &= (~(0x00FF));
	GPIOA->ODR |= data;
}

uint8_t read_LCD12864(void)
{
	uint8_t value;
	value= (GPIO_ReadInputData(GPIOA) & 0X00FF );
	return value;
}
uint8_t LCD_ReadyWait(void)
{
	uint16_t state;
	uint8_t j = 0 ;
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RS,Bit_RESET);  //指令  RS=0
	GPIO_WriteBit(GPIOB,RW,Bit_SET);    //读数据  R/W=1
	do
	{
		if ( j == 255 )
			break;
		GPIO_WriteBit(GPIOB,E,Bit_SET);    //使能    E=1
		LED12864_DB_in();     //配置数据口为上拉输入模式
		state =read_LCD12864();   //查忙标志位，等待标志位为0，表示写入完毕；为1，表示忙状态
		LED12864_DB_out();    	//配置数据口为输 出模式
		GPIO_WriteBit(GPIOA,E,Bit_RESET);    //不使能    E=0
		j++;

	}	while( state & 0x80);
	if( j==255 )
		return 0 ;
	else
		return 1 ;

}
void LCD_Write_com(uint8_t com)
{
//	Delay_ms(5);
	LCD_ReadyWait();
//	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RS,Bit_RESET);  //指令  RS=0
	GPIO_WriteBit(GPIOB,RW,Bit_RESET);  //写  R/W=0
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //使能    E=高电平
	write_LCD12864(com);              //写命令
	GPIO_WriteBit(GPIOB,E,Bit_SET);    //使能    E=高电平
	Delay_ms(5);
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //不使能
}
void LCD_Write_data(uint8_t data)
{
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RS,Bit_SET);  //数据   RS=1
	GPIO_WriteBit(GPIOB,RW,Bit_RESET);  //写 R/W=0
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //使能    E=高电平
	write_LCD12864(data);            //写数据
	GPIO_WriteBit(GPIOB,E,Bit_SET);    //使能    E=高电平
	Delay_ms(5);
	GPIO_WriteBit(GPIOB,E,Bit_RESET);    //不使能
}
void LCD_clear(void)
{
	LCD_Write_com(0x01);    //写清屏指令0x01
  Delay_ms(10);
}

void display_DDRAM(uint8_t x,uint8_t y,char *s)
{
	switch(y)
	{
		case 0:
			LCD_Write_com(0x80+x);     //第一行
		break;
		case 1:
			LCD_Write_com(0x90+x);     //第二行
		break;
		case 2:
			LCD_Write_com(0x88+x);     //第三行
		break;
		case 3:
			LCD_Write_com(0x98+x);     //第四行
		break;
	}
	while(*s>0)
	{
		LCD_Write_data(*s++);
		Delay_ms(10);
	}
}
void display_CGRAM(uint8_t x,uint8_t y,uint8_t addr,unsigned char *s)
{
	unsigned char i,*address;
	address = s;
	LCD_Write_com(0x40+addr);    //写CGRAM首行地址,创建第几个自编字符就写第几个自编字符的地址
	for(i = 0;i<32;i++)
	{
		LCD_Write_data(*address++);
	}
	switch(y)
	{
		case 0:
			LCD_Write_com(0x80+x);     //第一行
		break;
		case 1:
			LCD_Write_com(0x90+x);    //第二行
		break;
		case 2:
			LCD_Write_com(0x88+x);    //第三行
		break;
		case 3:
			LCD_Write_com(0x98+x);   //第四行
		break;
	}
	LCD_Write_data(0x00);     //写自定义字符编码的高字节

	switch(addr)
	{
		case 0x00:
			LCD_Write_data(0x00);	   //写第一个自定义字符编码的低字节
		break;
		case 0x10:
			LCD_Write_data(0x02);     //写第二个自定义字符编码的低字节
		break;
		case 0x20:
			LCD_Write_data(0x04);     //写第三个自定义字符编码的低字节
		break;
		case 0x30:
			LCD_Write_data(0x06);     //写第四个自定义字符编码的低字节
		break;
	}
}
void Lcd_12864_Init(void)
{
	GPIO_WriteBit(GPIOB,RST,Bit_SET);    //复位置高
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RST,Bit_RESET);  //复位
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RST,Bit_SET);    //复位结束
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,PSB,Bit_SET);    //选择并行


	LCD_Write_com(0x30);    //设置为基本指令集动作
//	Delay_ms(10);
//	LCD_Write_com(0x08);    //设置显示、光标、闪烁全关。
//
//	LCD_Write_com(0x01);      //清屏，并且DDRAM数据指针清零
//	LCD_Write_com(0x06);      //进入模式设置
	LCD_Write_com(0x0c);      //开显示
	LCD_Write_com(0x01);      //清屏，并且DDRAM数据指针清零
	Delay_ms(10);
}
void Draw_PM(const uint8_t *ptr)

{

	uint8_t i,j,k;

	LCD_Write_com(0x36); //打开扩展指令集

	i=0x80;

	for(j=0;j<32;j++)

	{

			LCD_Write_com(i++);

			LCD_Write_com(0x80);

			for(k=0;k<16;k++)

			{LCD_Write_data(*ptr++);}

	}

	i = 0x80;

	for(j=0;j<32;j++)

	{

			LCD_Write_com(i++);

			LCD_Write_com(0x88);

			for(k=0;k<16;k++)

			{LCD_Write_data(*ptr++);}

	}

	LCD_Write_com(0x36); //打开绘图显示

	LCD_Write_com(0x30); //回到基本指令集

}

//绘图模式下的清屏
void DRAW_clear ( void )
{
	uint8_t i,j;
	LCD_Write_com(0x36); //打开扩展指令集

	for ( j = 0 ; j < 32; j++ )
	{
		LCD_Write_com(0x80+j);   //先设行地址
		LCD_Write_com(0x80);     //再设置列地址

		for ( i = 0 ; i < 32 ; i++ )
		LCD_Write_data(0x00);
	}
}
//绘图模式下点亮某一位置
/*
x:0x80~0x8F
y:0X80+0~0X80+32
show:
*/
void DRAW_show ( uint8_t x, uint8_t y,uint8_t* show )
{
	LCD_Write_com(0x36); //打开扩展指令集
	LCD_Write_com(y);
	LCD_Write_com(x);
	LCD_Write_data(show[0]);
	LCD_Write_data(show[1]);
}


#else

/****************************串行***********************************/
//================================================================
void GPIO_12864_Init(void)
{
	RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOB,ENABLE ) ;
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
	GPIO_InitStructure.GPIO_Pin = CS|SID|CLK|PSB|RST;
	GPIO_InitStructure.GPIO_Speed =  GPIO_Speed_50MHz ;
	GPIO_Init ( GPIOB,&GPIO_InitStructure) ;

	/* 控制引脚初始状态全部输出低电平 */
	GPIO_SetBits(GPIOB,RST);
	GPIO_ResetBits(GPIOB,PSB);  //选择串行
  GPIO_ResetBits(GPIOB,CS|SID|CLK);  //初始化3条传输线
}
void write_LCD12864(uint8_t data)
{
	uint8_t i;
	for(i = 0; i< 8; i++)
	{
		GPIO_WriteBit(GPIOB,CLK,Bit_RESET);    //不使能
		if((data <<i)&0x80)
		{
			GPIO_WriteBit(GPIOB,SID,Bit_SET);  //写1
		}
		else
		{
			GPIO_WriteBit(GPIOB,SID,Bit_RESET);  //写0
		}
	Delay_us(3); //延时使数据写入
	GPIO_WriteBit(GPIOB,CLK,Bit_SET);    //使能
	Delay_us(3);
	}
}
uint8_t read_LCD12864(void)
{
	uint8_t value = 0;
	uint8_t i = 0 ;
	for ( i = 0 ; i < 8 ; i++ )
	{
	  GPIO_WriteBit(GPIOB,CLK,Bit_SET);    //使能
		Delay_us(3);
		if ( GPIO_ReadInputDataBit(GPIOB,SID) == 1 )
			value++;
		value = value << 1;
		GPIO_WriteBit(GPIOB,CLK,Bit_RESET);    //不使能
		Delay_us(3);
   GPIO_WriteBit(GPIOB,CLK,Bit_RESET);    //不使能
		Delay_us(3);
  }
	return value;
}

//这个函数好像没作用，但是不影响显示
uint8_t LCD_ReadyWait(void)
{
	uint8_t H_STA;
  uint8_t L_STA;
	uint8_t STA;
	uint8_t j = 0;
	GPIO_WriteBit(GPIOB,CS,Bit_SET);    //使能
	Delay_ms(1);
	do
		{
			if ( j == 255 )
				break;
			write_LCD12864(r_sta);   		       // 读状态
			H_STA = read_LCD12864();
			L_STA = read_LCD12864();
			STA = ((H_STA & 0XF0) | (L_STA & 0X0F));
			j++;
		}while (!(STA & 0X80));
 if( j==255 )
		return 0 ;
	else
		return 1 ;

}
void LCD_Write_com(uint8_t com)
{
	GPIO_WriteBit(GPIOB,CS,Bit_SET);    //使能
	Delay_ms(1);
	write_LCD12864(w_cmd);   		// 写命令
	write_LCD12864(0xf0 & com); 	// 写高4位指令
	write_LCD12864(com << 4);   	// 写低4位指令
	GPIO_WriteBit(GPIOB,CS,Bit_RESET);    //不使能
//   LCD_ReadyWait( ) ;
}
void LCD_Write_data(uint8_t data)
{
	GPIO_WriteBit(GPIOB,CS,Bit_SET);    //使能
	Delay_ms(1);
	write_LCD12864(w_da);   		// 写数据
	write_LCD12864(0xf0 & data); // 写高4位数据
	write_LCD12864(data << 4);   // 写低4位数据
	GPIO_WriteBit(GPIOB,CS,Bit_RESET);    //不使能
//	 LCD_ReadyWait( ) ;
}
void Lcd_12864_Init(void)
{
	GPIO_WriteBit(GPIOB,RST,Bit_SET);    //复位置高
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RST,Bit_RESET);  //复位
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,RST,Bit_SET);    //复位结束
	Delay_ms(10);
	GPIO_WriteBit(GPIOB,PSB,Bit_RESET);    //选择并行


	LCD_Write_com(0x30);    //设置为基本指令集动作
//	Delay_ms(10);
//	LCD_Write_com(0x08);    //设置显示、光标、闪烁全关。
//
//	LCD_Write_com(0x01);      //清屏，并且DDRAM数据指针清零
//	LCD_Write_com(0x06);      //进入模式设置
	LCD_Write_com(0x0c);      //开显示
	LCD_Write_com(0x01);      //清屏，并且DDRAM数据指针清零
	Delay_ms(10);
}
/*
x：0-7
y：0-3
*/
void display_DDRAM(uint8_t x,uint8_t y,char*s)
{
	uint8_t cmd_add;
	switch ( y )
	{
		case 0 :
		{
			cmd_add = 0x80 +x;
			break ;
		}
		case 1 :
		{
			cmd_add = 0x90 +x;
			break ;
		}
		case 2 :
		{
			cmd_add = 0x88 +x;
			break ;
		}
		case 3 :
		{
			cmd_add = 0x98 +x;
			break ;
		}
		default :break;
  }
	LCD_Write_com( cmd_add  );

	while(*s>0)
    {
      LCD_Write_data(*s);      //写数据
      s++;
    }
}
//绘图模式下的清屏
void DRAW_clear ( void )
{
	uint8_t i,j;
	LCD_Write_com(0x36); //打开扩展指令集

	for ( j = 0 ; j < 32; j++ )
	{
		LCD_Write_com(0x80+j);   //先设行地址
		LCD_Write_com(0x80);     //再设置列地址

		for ( i = 0 ; i < 32 ; i++ )
		LCD_Write_data(0x00);
	}
}
void Draw_PM(const uint8_t *ptr)

{

	uint8_t i,j,k;

	LCD_Write_com(0x36); //打开扩展指令集

	i=0x80;

	for(j=0;j<32;j++)

	{

			LCD_Write_com(i++);

			LCD_Write_com(0x80);

			for(k=0;k<16;k++)

			{LCD_Write_data(*ptr++);}

	}

	i = 0x80;

	for(j=0;j<32;j++)

	{

			LCD_Write_com(i++);

			LCD_Write_com(0x88);

			for(k=0;k<16;k++)

			{LCD_Write_data(*ptr++);}

	}

	LCD_Write_com(0x36); //打开绘图显示

	LCD_Write_com(0x30); //回到基本指令集

}
#endif



#ifndef __12864_H
#define __12864_H
#include "stm32f10x.h"                  // Device header
#include "stdio.h"

//#define Parallel  1    //并行串行区分

/***************************************************************************************
* LED12864模块
* 管脚号  	管脚名称        	LEVER	         管脚功能描述
*  1	        VSS	          0	            电源地
*  2	        VDD	        +5.0V	          电源电压
*  3	        V0	          	            液晶显示器驱动电压   //发现这个引脚好像空接，对比度最好
*  4	        D/I(RS)    	H/L	            D/I=“H”    表示DB7∽DB0为数据
*                                         D/I=“L”    表示DB7∽DB0为指令
*  5	        R/W(SID)    H/L	            R/W=“H”，E=“H”数据被读到DB7∽DB0
*                                         R/W=“L”，E=“L”数据被写到DB7∽DB0
*  6	        E(CLK)	    H/L	            R/W=“L”，E信号下降沿锁存DB7∽DB0
*                                         R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0
*  7	        DB0	        H/L	            数据线
*  8	        DB1        	H/L	            数据线
*  9	        DB2	        H/L           	数据线
*  10	        DB3	        H/L            	数据线
*  11       	DB4       	H/L            	数据线
*  12	        DB5	        H/L	            数据线
*  13       	DB6	        H/L	            数据线
*  14        	DB7	        H/L	            数据线
*  15	        PSB(CS1)    H/L	            并/串行接口选择：H-并行 L-串行
*  16	        NC(CS2)	     	              空脚
*  17	        RST       	H/L	            复位信号,低电平复位
*  18	        VOUT	                    	LCD驱动输出电压
*  19	        LED+	      +              	LED背光板电源
*  20	        LED-	      -	              LED背光板电源
*********************************************************************************************/
#ifdef Parallel

#define RS  GPIO_Pin_9     //数据/命令选择
#define RW  GPIO_Pin_8     //读/写选择
#define E   GPIO_Pin_7    //使能信号
#define PSB GPIO_Pin_10    //并行串行选择
#define RST GPIO_Pin_11    //复位引脚

#define LCD_DATA  GPIO_Pin_0|GPIO_Pin_1| GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7  //数据线

#else

#define CS  GPIO_Pin_9     //串行的片选线
#define SID GPIO_Pin_8     //串行数据线
#define CLK GPIO_Pin_7    //串行时钟线
#define PSB GPIO_Pin_10    //并行串行选择
#define RST GPIO_Pin_11    //复位引脚

#define w_cmd  0xF8
#define w_da   0xFA
#define r_sta  0xFC
#define r_da   0xFE

#endif


void GPIO_12864_Init ( void ) ;

void Lcd_12864_Init(void) ;

void display_DDRAM(uint8_t x,uint8_t y,char *s);

void display_CGRAM(uint8_t x,uint8_t y,uint8_t addr,unsigned char *s) ;

void LCD_Write_com(uint8_t com);

void LCD_Write_data(uint8_t data) ;

void Draw_PM(const uint8_t *ptr) ;

void DRAW_clear ( void ) ;

void DRAW_show ( uint8_t x, uint8_t y,uint8_t* show );


#endif
齐K13
关注
基于51单片机的LCD（12864）、LED显示综合设计
2302_81480900的博客
01-26 470
LED点阵屏的核心在于如何控制每个LED的亮灭。通常使用行列扫描的方法，通过快速切换行和列的电流来点亮特定的LED。利用行线和列线的交叉点上的LED，通过编程控制这些LED的亮灭来实现图像的显示。例如，当某一行电平被拉高，某一列电平被拉低时，对应交叉点的LED就会点亮。LCD12864是一个常用的128x64像素的LCD显示屏，能够显示文本、图形或图案。（1）在LED屏上显示不同的动画或图案，根据用户选择的模式切换显示内容。（5）实现基本的动画效果，并提供简单的模式切换机制。
12864液晶模块简单入门使用
2301_79643874的博客
10-18 717
显示有符号的十进制数字。3.OLED_ShowChar(1,1,'A') 显示一个字符。一、 接线以及显示规则。
OLED简介：
CSH2374的博客
03-05 154
显示有符号的十进制数字，前两个参数表示显示位置，-66表示显示的数字，最后一个参数表示显示数字的长度。显示无符号十进制数字，前两个数字表示显示位置，“12345”表示显示的内容，最后参数表示数字的长度。keil调试模式：借助keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能。串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息。OLED显示屏：功耗低、响应速度快、宽视角、轻薄柔韧等特点。0.96寸OLED模块：通信协议：I2C/SPI。
12864 LCD显示技术集成：贪吃蛇、俄罗斯方块与万年历
最新发布
weixin_42527589的博客
03-19 881
液晶显示屏（LCD）是嵌入式系统中常见的输出设备，以其低功耗、轻薄和可显示丰富信息而广泛应用于各类电子设备。12864液晶显示屏模块指的是具有128×64像素分辨率的显示屏，通常用于显示文字和简单图形。
实现12864 LCD滚动显示汉字功能的完整指南
weixin_30481539的博客
10-05 2277
本文还有配套的精品资源，点击获取 简介：12864 LCD因其128x64像素分辨率而适用于多种小型设备。实现该显示器上的汉字滚动显示功能需要理解关键知识点，包括驱动库使用、汉字编码、滚动算法、字符渲染、控制流程、用户交互以及代码优化与调试。本文档提供了一份详细的技术要点清单，并附带了完整的源代码和资源，帮助开发者深入理解并实现这一功能。 1. 12864 LCD...
12864液晶显示原理(C代码)
热门推荐
让你爱上电路设计
04-16 2万+
内容包括液晶屏常识，12864液晶显示原理，点阵型LCD文字与图形软硬件设计实例(含有代码)。
串口显示12864程序
07-27
STC89C52单片机，串口显示12864程序。
HD44780http://blog.sina.com.cn/s/blog_61b6e08b01016xif.html
wodesanmaoqian的专栏
03-26 4687
学习笔记：12864液晶模块的详细使用   (2012-10-17 09:23:32) 转载▼ 标签：  杂谈 分类： 电子学 备注：这篇文章是对12864操作的具体介绍，仅限刚接触12864的新手，大神请拍砖，文章写的较散，建议先参考12864手册及控制驱动器ST7920英文手册有个初步理解之后再阅读该篇文章，将会有更深的认识
12864串口驱动程序(郭天祥).pdf
09-13
12864串口驱动程序(郭天祥)pdf,
LCD12864串行驱动程序
weixin_39531963的博客
03-12 2204
#include <reg52.h> #include <stdlib.h> #include <intrins.h> #include <stdio.h> #define uchar unsigned char #define uint unsigned int sbit CS = P2^7;//第4根线 RS sbit SID = P2...
C51 12864串行显示程序
喜欢偷懒
06-23 1万+
1、头文件#ifndef _LCD12846_H_#define _LCD12864_H_#define uchar unsigned char #define uint unsigned intvoid LCD12864_Delay(uint z);void LCD12864_SendByte(uchar zdata);void LCD12864_W
12864液晶显示屏指令合集
08-05
12864液晶显示屏指令合集，写操作合集
LCD12864的串口显示
06-02
LCD12864将从串口接收来的数据显示
stm32 lcd12864串行 程序
11-14
stm32103rbt6 串行 控制12864
12864的代码
08-04
12864的代码，在LM3S上已经调通，有注释，有画点函数，显示图片，稍微改改就可以用在其他芯片上
12864显示字符
03-07
12864显示字符,主要是运用C语言对12864的字符显示进行设计代码
stm32驱动12864（串行与并行）.rar_12864 并行 stm32_12864串行_STM32 12864_stm32
07-15
利用stm32驱动12864液晶屏。程序内包含串行驱动和并行驱动两种驱动方式
12864使用手册包含串行并行用法
12-06
FYD12864液晶显示模块是一款具备4位/8位并行和2线或3线串行接口的多功能模块，内置国标一级、二级简体中文字库，适用于构建全中文人机交互界面。模块的核心特点是低电压运行（VDD:+3.0--+5.5V）、128x64点分辨率、...
LCD12864串行和并行显示
我的博客
10-06 1万+
一、LCD12864串行显示 ***********************************************************************/ #include #include #define uchar unsigned char #define uint unsigned int sbit CS = P2^4; sbit SID = P2^5
12864串行并行程序使用与注意事项
本文将详细讲解12864液晶显示屏的串行和并行使用方法，并对特定型号QC12864B的注意事项进行说明。 ### 12864液晶显示屏的基本概念 12864指的是该显示屏具有128个点数的列宽和64个点数的行高，能显示的字符或图形的...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
