48V降压12V，电路图BOM表，芯片PCB画板建议PW2558

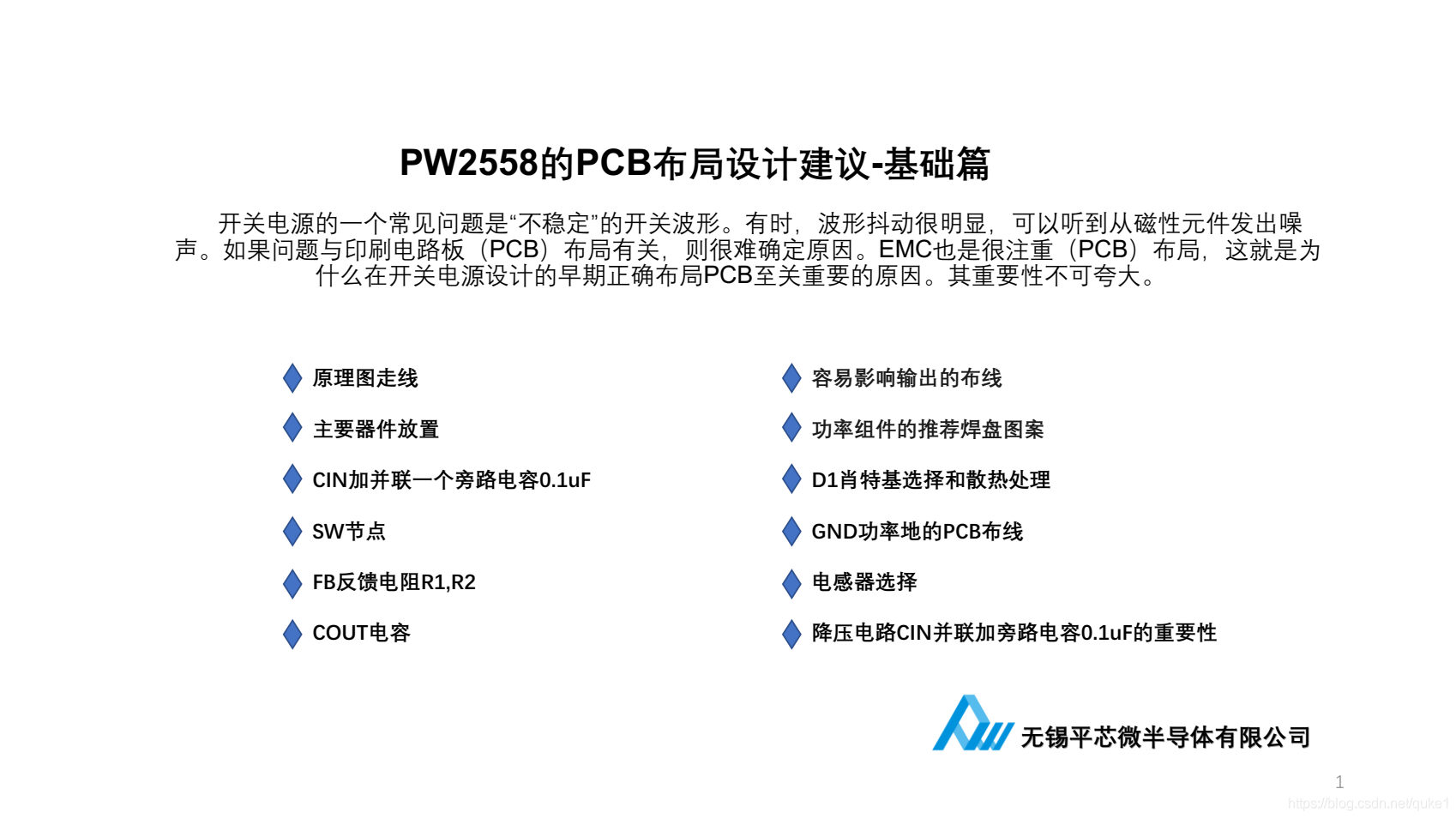

PW2558的PCB布局设计建议-基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪
声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。 EMC也是很注重（PCB）布局，这就是为
什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
SW节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
D1肖特基选择和散热处理
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

概述
PW2558是一颗高效的异步降压DC/DC调节器，支持输出0.8A电流。采用电流模式自适应控制。 PW2558可在4.5V至55V的
宽输入电压范围内工作，输出电压纹波低， 1.2MHz的开关频率实现电感器和电容器的尺寸小化。
特性：
 输入电压范围： 4.5V-55V
 输出电压：可调，恒压
 0.8A输出电流能力
 1.2MHz恒定开关频率
 内部软启动
 输出短路保护
 具有精确阈值的EN开/关控制
 峰值电流限值
 0.6V±1%参考电压
 SOT23-6封装
