推荐BMS锂电池管理使用KT6368A蓝牙模块芯片

• 简介

智能手机的普及，使用越来越多的产品开始考虑增加蓝牙功能，从何实现和智能手机的交互。但是一些特定的产品，单纯一颗蓝牙芯片往往是无法实现的。例如：需要蓝牙数据传输 ，应用于BMS系统中

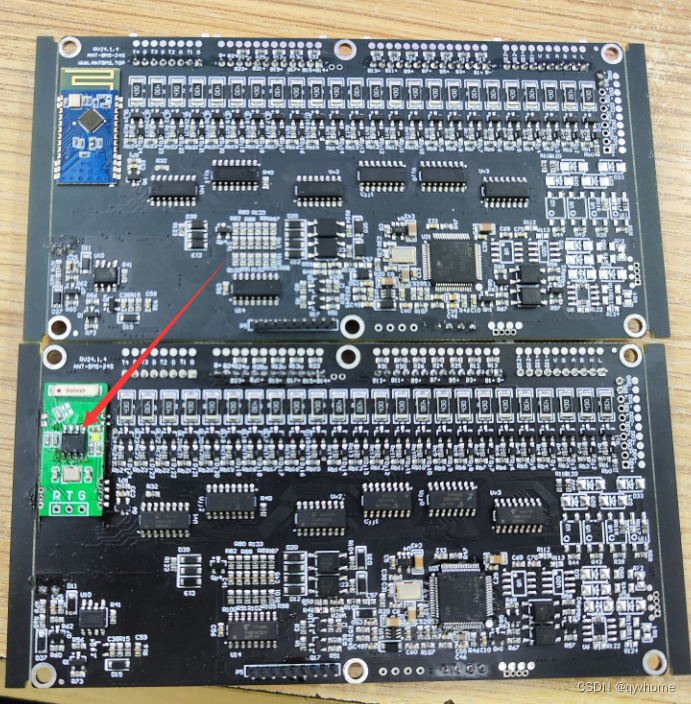

目前主流的BMS管理系统，主要还是使用蓝牙模块，基本也都遵循双模的蓝牙模块。这里我们推荐使用KT6368A单芯片解决方案，SOP8封装，双模，支持BLE和SPP，最最重要的是节省成本





细节	参数说明
UART接口	标准串口，TTL电平,波特率可设，连接PC需要电平转换[如：CH340G--USB转TTL]
输入电压	建议给3.3V的电压【2.2V--3.4V】
额定电流	芯片上电启动是20mA，马上进入低功耗广播20uA 和唤醒4mA交替。  连接成功就一直都是4mA
低功耗电流	芯片算的是平均电流，因为内部是不断的低功耗、唤醒交替进行
工作温度	[-40度] -- [80度]
湿度	5% ~ 95%
主芯片型号	KT6368A[SOP8][管装出货]-----KT6328A[SOP8][管装出货]

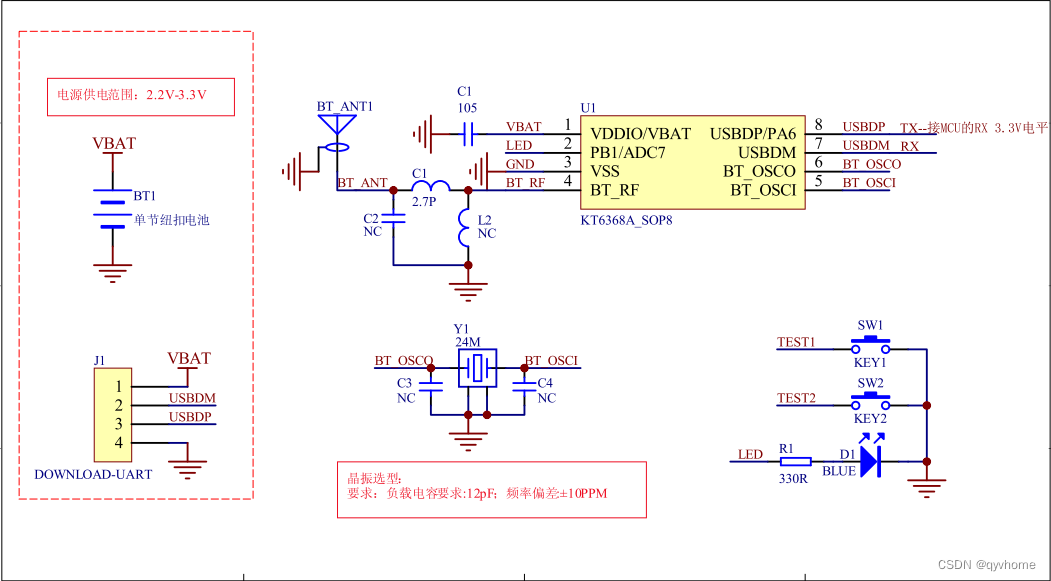

序号	Layout的注意事项
UART注意点	我们芯片内部的IO电压是3.3V 。主要看1脚的输入电压 和外部的MCU相连接时，RX和TX请串电阻，大概100欧姆就可以了。MCU超过3.3V的IO电平，那么这个电阻可以加大到1K。 芯片的8脚是KT6368A的TX，连接MCU的RX。  7脚是我们的RX，连接MCU的TX
电源注意点	芯片的供电电压，最高位为3.4V 。一定不能超过这个电压，最好给3.3v
2脚注意点	第2脚，为连接状态脚。连接成功输出高电平。未连接则是高组态。调试时建议接一个指示灯出来。或者连接到外部MCU 。注意下拉一个10K电阻到地
细节描述	请严格按照我们给出的供电电压，去供电 。电源这一块没什么太大的讲究 蓝牙天线，按照我们给出的封装画就行。技术很成熟了，基本上距离都超过15M 芯片的7/8脚两个必须预留测试点，这个是升级接口，以防万一要升级 升级的测试点排列，建议是  1/7/8/3 这4个脚顺序排列。引出测试点，很重要
