ASEMI教你如何选择合适的KBP310整流桥

编辑-Z

在KBP310参数选择方面，总结以下经验：

1、二极管的反向电压应按实际电路使用时的最高电压计算。选择整流桥KBP310时，最高反向工作电压应大于实际计算值，并留有一定的余量。

2、最大输入电流应根据实际使用中的最大负载和电路的效率来计算。整流桥KBP310的额定整流电流必须大于该值并有一定的余量。

3、整流桥的正向峰值浪涌电流往往被忽略，因为该参数选择不当导致元件过早失效。当滤波电路中的电容过大时，该参数应尽量选高，所选择的整流桥KBP310是否合适，可以通过串联一个小电阻测量具体的电压值来获得。

4、一般整流管或整流桥都不是快恢复型，但有时为了降低低频段的传导噪声，会采用快恢复型二极管。

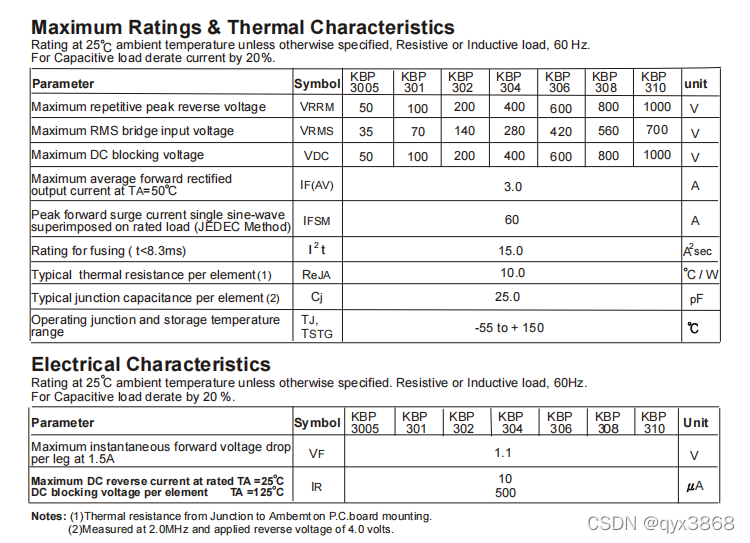

KBP310参数描述

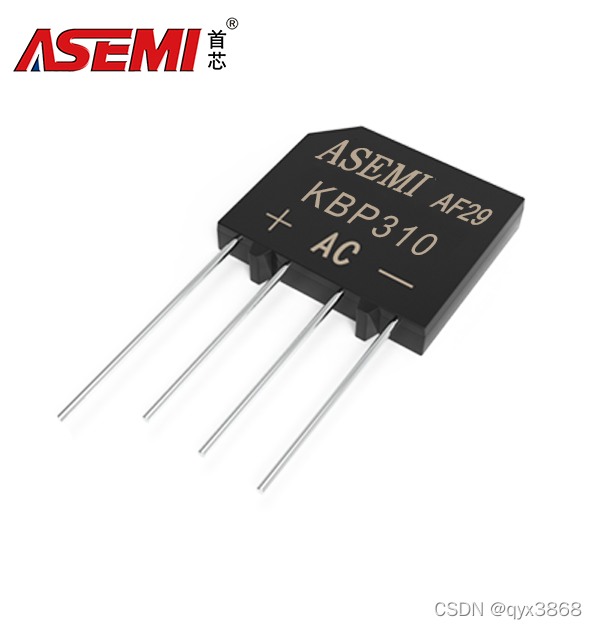

型号：KBP310

封装：KBP-4/DIP-4

特性：整流扁桥

电性参数：3A 1000V

芯片材质：GPP

正向电流(Io)：3A

芯片个数：4

正向电压(VF)：1.10V

浪涌电流Ifsm：60A

漏电流(Ir)：10uA

工作温度：-55~+150℃

引线数量：4
