GBJ2510是一款整流桥，具备1000V的最大重复峰值反向电压，25A的最大平均正向整流输出电流，以及1.05V的最大瞬时正向压降。其封装为GBJ-4，尺寸适中，适合印刷电路板使用，具有高浪涌电流能力和良好的可焊性。该器件的工作和储存温度范围广泛，且符合美国保险商实验室的可燃性标准。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

编辑-Z

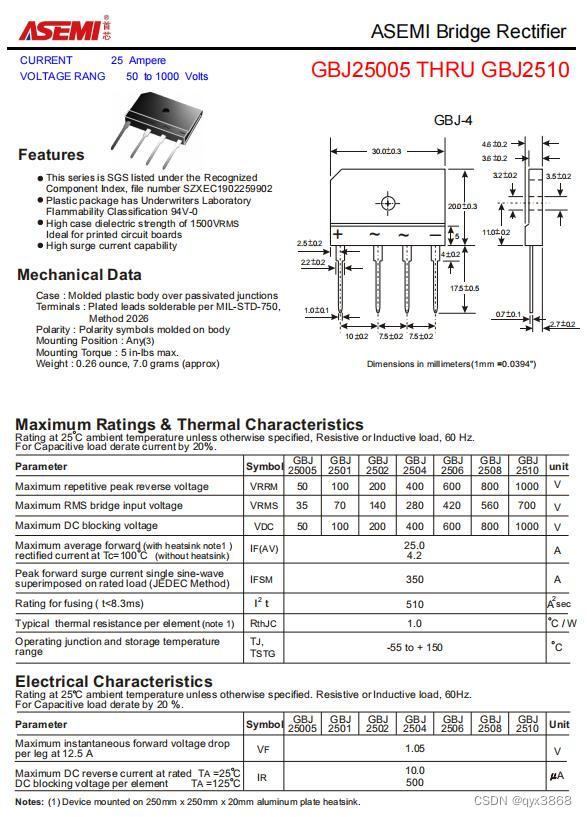

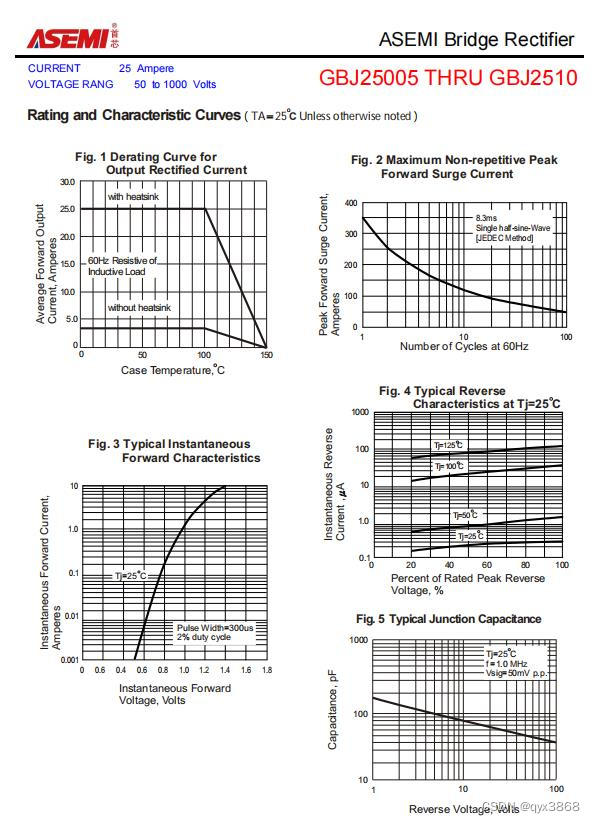

ASEMI整流桥GBJ2510参数：

型号：GBJ2510

最大重复峰值反向电压（VRRM）：1000V

最大RMS电桥输入电压（VRMS）：700V

最大直流阻断电压（VDC）：1000V

最大平均正向整流输出电流（IF）：25A

峰值正向浪涌电流（IFSM）：350A

每个元件的典型热阻（ReJA）：1.0℃/W

熔断等级（I²t）：510A²sec

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1.05V

最大直流反向电流（IR）：10uA

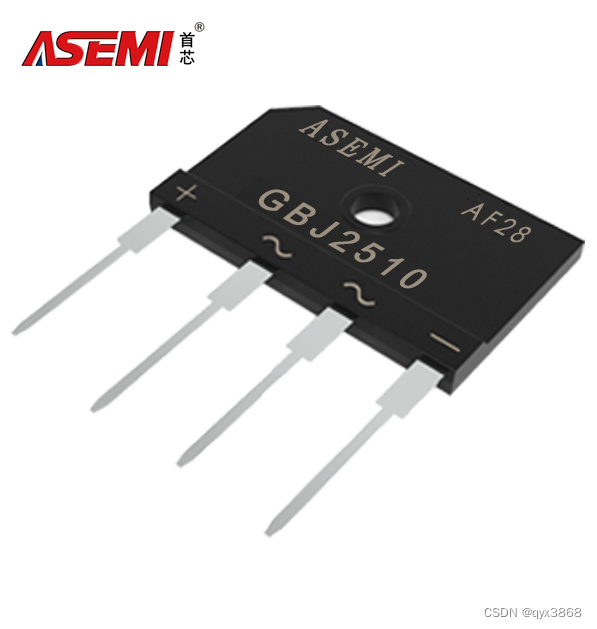

GBJ2510规格封装：

封装：GBJ-4

总长度：37.5mm

本体长度：20.0mm

引脚长度：17.5mm

宽度：30.0mm

高度：4.6mm

脚宽度：1.0mm



GBJ2510特征：

塑料包装具有美国保险商实验室可燃性分类94V-0

1500VRMS的高外壳介电强度

印刷电路板的理想选择

高浪涌电流能力



GBJ2510机械数据：

外壳：钝化结上的模制塑料主体

端子：根据MIL-STD-750可焊接的电镀引线

极性：机身上模制的极性符号

安装扭矩：最大5in-lbs。

重量：0.26盎司，7.0克（约）
