因为市电是正弦波的，只有当正弦波幅值大于母线电压时才会有电流，因此电流是脉冲状的，需要根据整机最大功率时电流波形状态来选型整流桥。

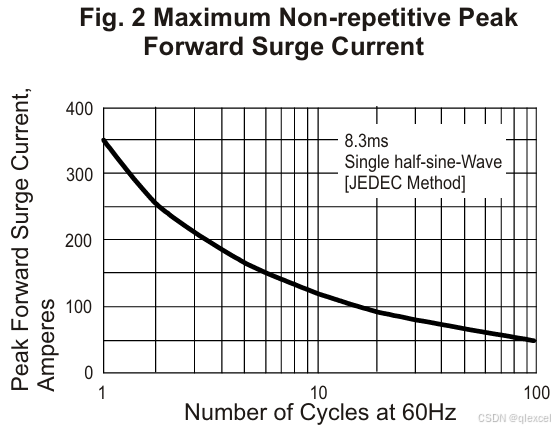

比如整流桥GBJ2510代表电压1000V，持续电流25A。至于整流桥的瞬间过电流能力要看下面的表。
在这里插入图片描述
表的意思是用脉宽8.3ms单一正弦半波来流过整流桥。
60Hz周期中只有1个脉冲，那么此脉冲最高可以350A
如果有2个脉冲，那么此脉冲最高可以250A
