74HC595芯片并行输出控制

0 前言

本文主要介绍74HC595工作原理，根据工作原理实现简单控制功能，并给出示例代码。

1 74HC595工作原理

1.1 芯片引脚

引脚功能说明：
PIN14（SER）：串行数据输入引脚
PIN13（OE）：输出使能控制，低电平有效
PIN12（RCLK）：存储器存储时钟输入引脚，上升沿，数据从移位寄存器转存到存储寄存器
PIN11（SRCLK）：移位寄存器时钟输入引脚，上升沿，移位寄存器的bit数据整体后移，并接收新的bit(SER输入)
PIN9（QH）：串行数据出口引脚，当移位寄存器中的数据大于8bit时，会把现有的bit“挤出去”，这样可以用于595级联
QA~QH：并行输出引脚

工作原理
74HC595两个重要的功能：串行输入、并行输出
74HC595两个重要的寄存器：移位寄存器、存储寄存器

74HC595的数据输入只有一个SER端口，一次只能输入一个bit，那么连续输入8次，就可以得到一个字节的数据

移位寄存器
在时钟脉冲上升沿，第1个输入的bit是并行输出的最后一个bit，即“先入后出”，类似数据入栈，经过8个时钟脉冲上升沿，1个字节数据就写入了移位寄存器（串行输入）

存储寄存器
因为移位寄存器和存储寄存器的引脚是相连的（从内部构造可知），所有在存储寄存器时钟的上升沿，移位寄存器的的数据转移到存储寄存器（形成并行输出）

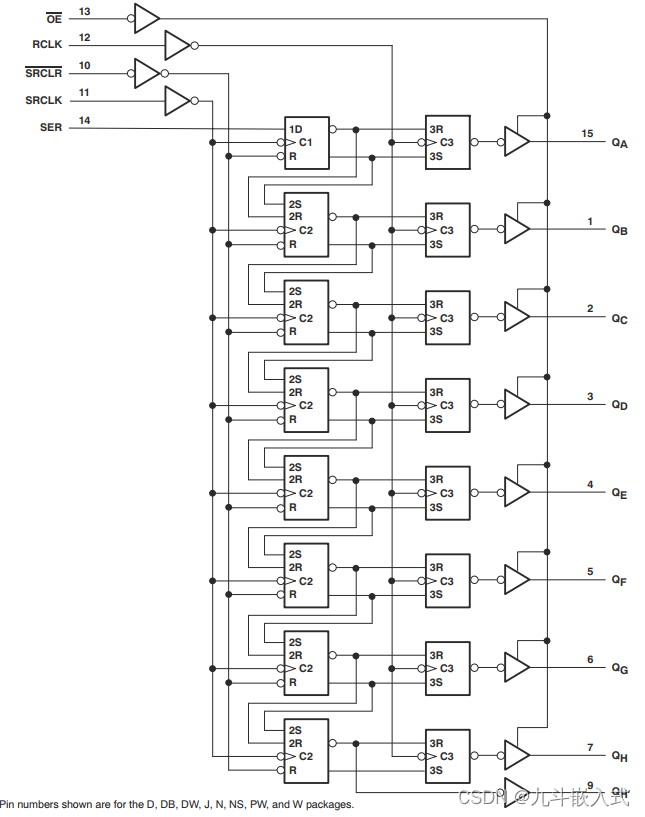

1.2 内部构造

内部结构由RS触发器组成（根据时钟和数据输入，可以画出其时序图）

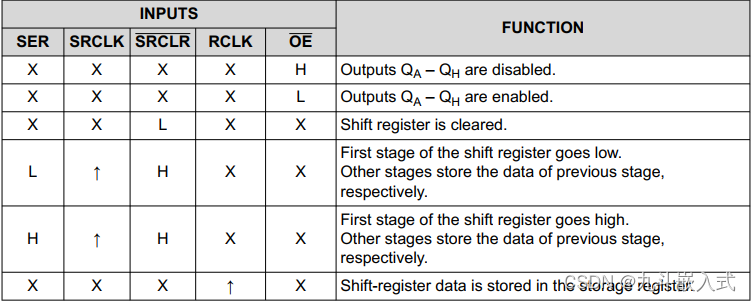

真值表

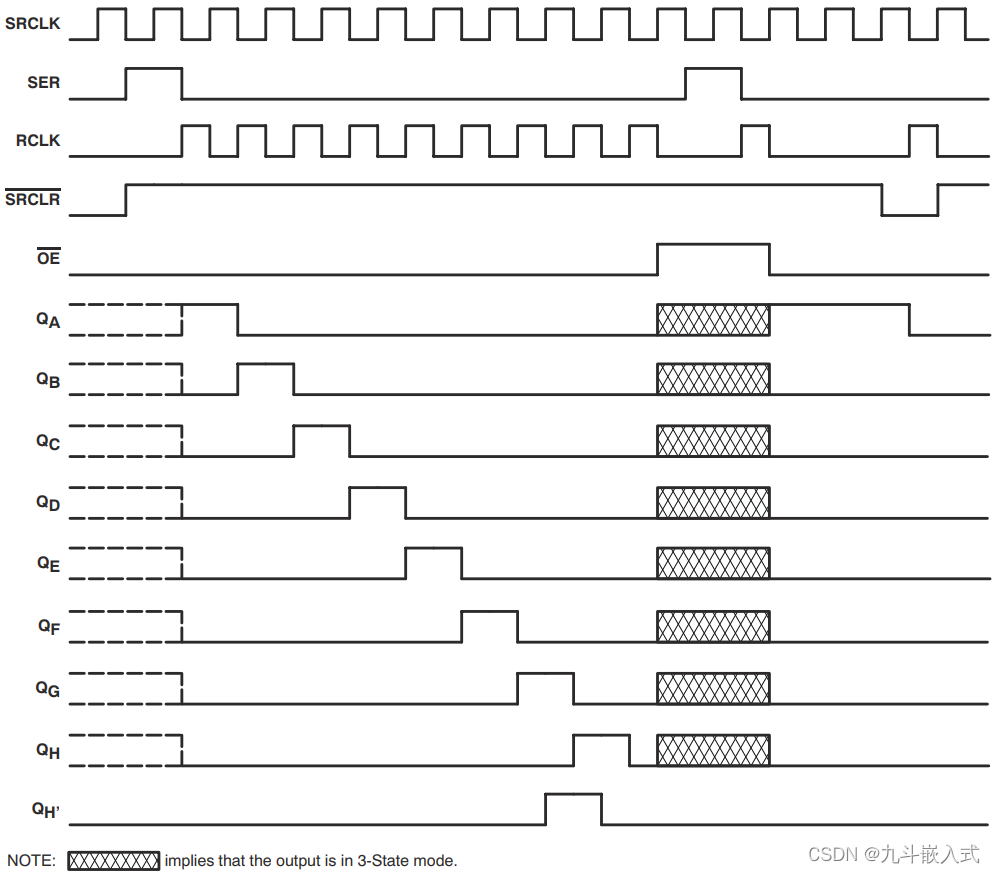

1.3 时序图

2 74HC595级联

2.1 级联接线

级联其实就是将第1级的QH‘输入到第2级的SER，RCLK和CLK共用

2.2 示例代码

对级联中的TEMP24_CS进行控制

uint8_t hc_ioset[2] = { 0xff, 0xff};

static void _delay( uint32_t count )
{
    while( count > 0 )
    {
        count--;
    }
}
void hc595_set()
{
    uint8_t i, loop;
	uint8_t data;

	uint32_t delay = 0xff;

	for ( loop = 0; loop < 2; loop ++ )
	{
		data = hc_ioset[loop];

		for ( i = 0; i < 8; i++ )
		{

            // 从最高bit开始传输
			if ( data & 0x80 )
			{
				CS_DATA_H();
			}
			else
			{
				CS_DATA_L();
			}

			CS_CLK_L();
			_delay(delay);

			CS_CLK_H();
			_delay(delay);

			data <<= 1;
		}
	}

    // 进行存储
    CS_RCLK_L();
    _delay(delay);

    CS_RCLK_H();
    _delay(delay);
}

void hc595_set_pin( uint8_t pos )
{
    uint8_t i, j;

    if (pos > 15 )
    {
        return ;
    }

    i = (pos+1) / 8;
    j = pos % 8;

    hc_ioset[i] |= 0x01 << j;

}

void hc595_reset_pin( uint8_t pos )
{
    uint8_t i, j;

    if (pos > 15 )
    {
        return ;
    }

    i = (pos+1) / 8;
    j = pos % 8;

    hc_ioset[i] &= ~(0x01 << j);
}

void hc595_write_pin( uint8_t set, uint8_t pin )
{
    if ( set )
    {
        // TEMP24_CS 输出高电平
        hc595_set_pin(15);
    }
    else
    {
        // TEMP24_CS 输出低电平
        hc595_reset_pin(15);
    }
}
