滑动窗口协议

发送窗口

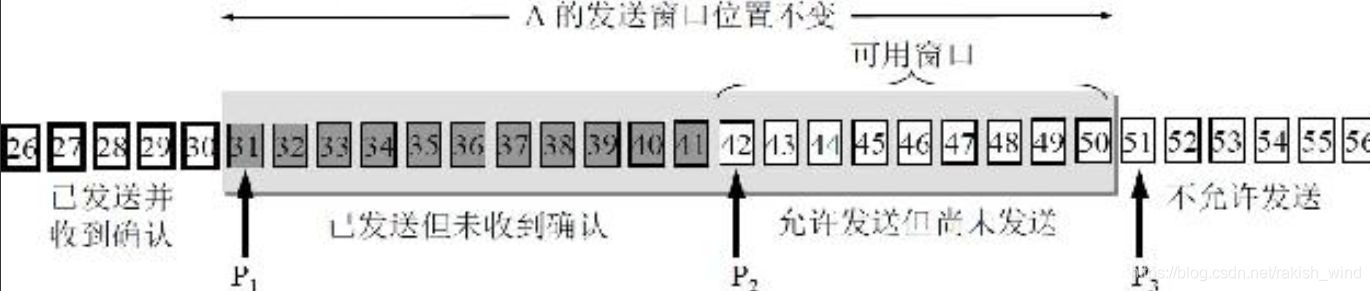

描述一个发送窗口的状态需要三个指针：P1，P2和P3

• 小于P1的是已发送并已收到确认的部分，而大于P3的是不允许发送的部分
• P3–P1＝A的发送窗口
• P2–P1＝已发送但尚未收到确认的字节数
• P3–P2＝允许发送但当前尚未发送的字节数（又称为可用窗口或有效窗口）


连续ARQ协议

• 连续ARQ协议是滑动窗口技术和请求重传技术的结合，ARQ意思就是就是自动重传请求（Automatic Repeat reQuest）

连续ARQ协议最基本的概念

• 连续ARQ协议规定，发送方每收到一个确认，就把发送窗口向前滑动一个分组的位置。假设发送方收到了对第1个分组的确认，就把发送窗口向前移动一个分组的位置。如果原来已经发送了前5个分组，那么就可以发送窗口内的第6个分组了。
• 接收方一般都是采用累积确认的方式。这就是说，接收方不必对收到的分组逐个发送确认，而是在收到几个分组后，对按序到达的最后一个分组发送确认，这就表示：到这个分组为止的所有分组都已正确收到了

累积确认有优点也有缺点

• 优点是：容易实现，即使确认丢失也不必重传。
• 缺点是不能向发送方反映出接收方已经正确收到的所有分组的信息
• 例如，如果发送方发送了前5个分组，而中间的第3个分组丢失了。这时接收方只能对前两个分组发出确认。发送方无法知道后面三个分组的下落，而只好把后面的三个分组都再重传一次。这就叫做Go-back-N（回退N），表示需要再退回来重传已发送过的N个分组。
• 可见当通信线路质量不好时，连续ARQ协议会带来负面的影响

TCP拥塞控制

• TCP进行拥塞控制的算法有四种，即慢开始（slow-start）、拥塞避免（congestion avoidance）、快重传（fast retransmit）和快恢复（fast recovery）（见2009年9月公布的草案标准RFC 5681）

快重传

• 有时，个别报文段会在网络中丢失，但实际上网络并未发生拥塞。如果发送方迟迟收不到确认，就会产生超时，就会误认为网络发生了拥塞。这就导致发送方错误地启动慢开始，把拥塞窗口cwnd又设置为1，因而降低了传输效率
• 假设M2、M3是两个连续的报文段，M2接收方收到了，但M3没有收到
• 快重传算法规定，发送方只要一连收到3个重复确认（注意这个确认是对M2的确认），就知道接收方确实没有收到报文段M3，因而应当立即进行重传，这样就不会出现超时，发送方也不就会误认为出现了网络拥塞。
• 使用快重传可以使整个网络的吞吐量提高约20％。

TCP 3次握手建立连接的流程

假定主机A运行的是TCP客户程序，而B运行TCP服务器程序

• 一开始，B的TCP服务器进程创建传输控制块TCB，准备接受客户进程的连接请求。然后服务器进程就处于LISTEN（收听）状态，等待客户的连接请求
• A的TCP客户进程也是先创建TCB。然后，在打算建立TCP连接时，向B发出连接请求报文段，首部中的SYN＝1，同时选择一个初始序号seq＝x。TCP规定，SYN＝1的报文段不能携带数据，但要消耗掉1个序号。这时，TCP客户进程进入SYN-SENT（同步已发送）状态。
• B收到连接请求报文段后，如同意建立连接，则向A发送确认报文段。把SYN位和ACK位都置1，确认号是ack＝x＋1，同时也为自己选择一个初始序号seq＝y。注意，这个报文段也不能携带数据，但同样要消耗掉一个序号。这时TCP服务器进程进入SYN-RCVD（同步收到）状态
• TCP客户进程收到B的确认后，还要向B给出确认报文段。ACK=1，确认号ack＝y＋1，而自己的序号seq＝x＋1（TCP的标准规定，ACK报文段可以携带数据。但如果不携带数据则不消耗序号，在这种情况下，下一个数据报文段的序号仍是seq＝x＋1）。这时，TCP连接已经建立，A进入ESTABLISHED（已建立连接）状态。
• B收到A的确认后，也进入ESTABLISHED状态

3次握手时为什么A最后还要发送一次确认？

这主要是为了防止已失效的连接请求报文段突然又传送到了B，因而产生错误。例如：

• 假定出现一种异常情况，即A发出的第一个连接请求报文段在某些网络结点长时间滞留了，以致延误到连接释放以后的某个时间才到达B。本来这是一个早已失效的报文段。但B收到此失效的连接请求报文段后，就误认为是A又发出一次新的连接请求。于是就向A发出确认报文段，同意建立连接。假定不采用报文握手（即A再向B确认），那么只要B发出确认，新的连接就建立了
• 由于现在A并没有发出建立连接的请求，因此不会理睬B的确认，也不会向B发送数据。但B却以为新的运输连接已经建立了，并一直等待A发来数据。B的许多资源就这样白白浪费了
• 采用三报文握手的办法，可以防止上述现象的发生。例如在刚才的异常情况下，A不会向B的确认发出确认。B由于收不到确认，就知道A并没有要求建立连接。

如果已经建立了连接，但是客户端突然出现故障了怎么办？

• 除时间等待计时器（4次握手里的）外，TCP还设有一个保活计时器（keepalive timer）。
• 设想有这样的情况：客户已主动与服务器建立了TCP连接。但后来客户端的主机突然出故障。显然，服务器以后就不能再收到客户发来的数据。
• 因此，应当有措施使服务器不要再白白等待下去。这就是使用保活计时器。服务器每收到一次客户的数据，就重新设置保活计时器，时间的设置通常是两小时。
• 若两小时没有收到客户的数据，服务器就发送一个探测报文段，以后则每隔75秒钟发送一次。若一连发送10个探测报文段后仍无客户的响应，服务器就认为客户端出了故障，接着就关闭这个连接。

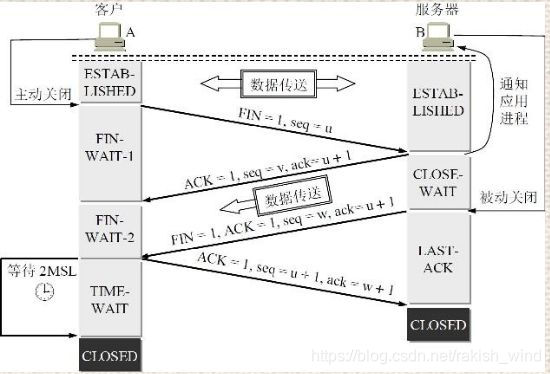

TCP的连接释放 4次握手的流程

数据传输结束后，通信的双方都可释放连接。现在A和B都处于ESTABLISHED状态

• A把连接释放报文段首部的终止控制位FIN置1，其序号seq＝u，它等于前面已传送过的数据的最后一个字节的序号加1。这时A进入FIN-WAIT-1（终止等待1）状态，等待B的确认（注意，TCP规定，FIN报文段即使不携带数据，它也消耗掉一个序号。）
• B收到连接释放报文段后即发出确认，确认号是ack＝u＋1，而这个报文段自己的序号是v，等于B前面已传送过的数据的最后一个字节的序号加1。然后B就进入CLOSE-WAIT（关闭等待）状态。
  • 注意：从A到B这个方向的连接就释放了，这时的TCP连接处于半关闭（half-close）状态，即A已经没有数据要发送了，但B若发送数据，A仍要接收。这个状态可能会持续一段时间
  • A收到来自B的确认后，就进入FIN-WAIT-2（终止等待2）状态，等待B发出的连接释放报文段
• 若B已经没有要向A发送的数据，其应用进程就通知TCP释放连接。这时B发出的连接释放报文段必须使FIN＝1。现假定B的序号为w（在半关闭状态B可能又发送了一些数据）。B还必须重复上次已发送过的确认号ack＝u＋1。这时B就进入LAST-ACK（最后确认）状态，等待A的确认
• A在收到B的连接释放报文段后，必须对此发出确认。在确认报文段中把ACK置1，确认号ack＝w＋1，而自己的序号是seq＝u＋1（根据TCP标准，前面发送过的FIN报文段要消耗一个序号）。然后进入到TIME-WAIT（时间等待）状态
  • 注意，现在TCP连接还没有释放掉。必须经过时间等待计时器（TIME-WAIT timer）设置的时间2MSL后，A才进入到CLOSED状态
• 当A撤销相应的传输控制块TCB后，就结束了这次的TCP连接


为什么A在TIME-WAIT状态必须等待2MSL的时间呢？

• 第一，为了保证A发送的最后一个ACK报文段能够到达B。这个ACK报文段有可能丢失，因而使处在LAST-ACK状态的B收不到对已发送的FIN＋ACK报文段的确认。B会超时重传这个FIN＋ACK报文段，而A就能在2MSL时间内收到这个重传的FIN＋ACK报文段。接着A重传一次确认，重新启动2MSL计时器。最后，A和B都正常进入到CLOSED状态。如果A在TIME-WAIT状态不等待一段时间，而是在发送完ACK报文段后立即释放连接，那么就无法收到B重传的FIN＋ACK报文段，因而也不会再发送一次确认报文段。这样，B就无法按照正常步骤进入CLOSED状态。
• 第二，防止已失效的连接请求报文段 todo出现在本连接中。A在发送完最后一个ACK报文段后，再经过时间2MSL，就可以使本连接持续的时间内所产生的所有报文段都从网络中消失。这样就可以使下一个新的连接中不会出现这种旧的连接请求报文段。

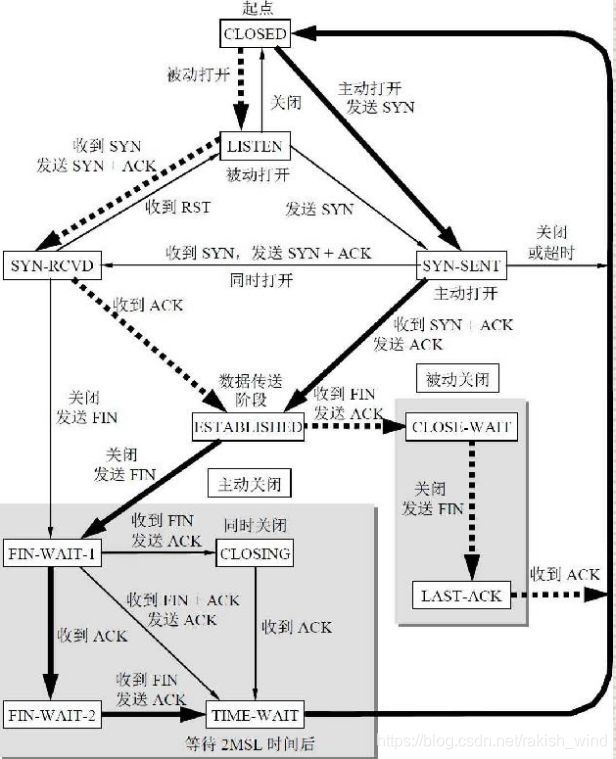

TCP的有限状态机

• 每个方框中的大写英文字符串是TCP标准所使用的TCP连接状态名
• 粗实线箭头表示对客户进程的正常变迁。
• 粗虚线箭头表示对服务器进程的正常变迁。
• 另一种细线箭头表示异常变迁。


TCP流量控制

流量控制（flow control）就是让发送方的发送速率不要太快，要让接收方来得及接收

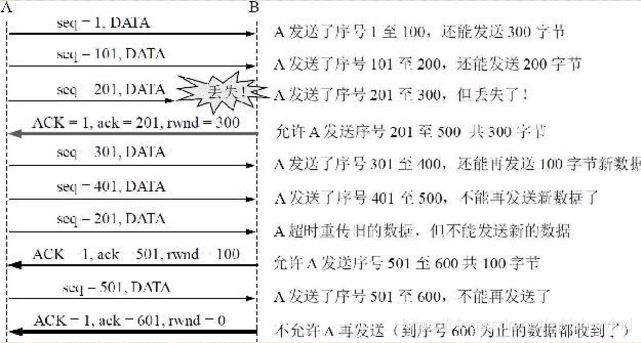

接收方主机B进行了三次流量控制。第一次把窗口减小到rwnd＝300，第二次减到rwnd＝100，最后减到rwnd＝0

• 考虑一种情况。B向A发送了零窗口的报文段后不久，B的接收缓存又有了一些存储空间。于是B向A发送了rwnd＝400的报文段。然而这个报文段在传送过程中丢失了。A一直等待收到B发送的非零窗口的通知，而B也一直等待A发送的数据。如果没有其他措施，这种互相等待的死锁局面将一直延续下去
• 为解决这个问题，TCP为每个连接设有一个持续计时器。只要TCP连接的一方收到对方的零窗口通知，就启动持续计时器。若持续计时器设置的时间到期，就发送1个零窗口探测报文段（仅携带1字节的数据），对方在确认这个报文段时给出现在的窗口值
• 如果窗口仍是0，那么收到这个报文段的一方就重置持续计时器。如果窗口不是零，那么死锁的僵局就可以打破了。
