布里渊光时域反射(BOTDR技术

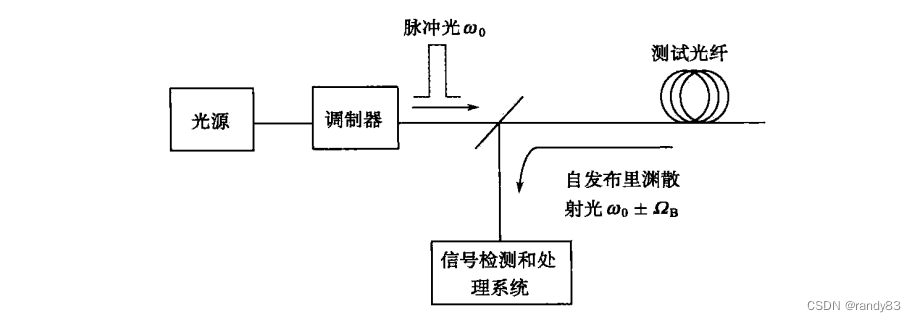

BOTDR技术利用光纤中自发布里渊散射光功率或频移的变化量与温度和应变变化的线性关系来进行全分布式传感。BOTDR传感系统基本结构如图5-5所示。激光器发出角频率为的连续光被调制器制成探测脉冲光,探测脉冲光射到传感光纤,并产生频率为08的自光纤返并入信号检测和处理系统,对信号检测和处理系统获得的不同时间(对应于不同位置处)的布里渊信号进行洛伦兹拟合,便可以得到光纤沿线的布里渊频移。根据布里渊散射信号的功率或频移与温度和应力的对应关系[式(5-39)]再利用 BOTDR技术对散射信号进行定位,由此可以得到光纤沿线各点对应的温度或应变信息，从而实现全分布式温度和应变传感BOTDR传感系统一般包括光源制器信号检测和处理系统以及传感光纤四部分。其中传感光纤常常为普通单模光纤,以下主要介绍系统的光源、调制器以及信号检测和处理系统.

一、光源

BOTDR系统的光源主要包括半导体激光二极管分布式反馈（DFB）激光器和光纤激光器。其中，DFB激光器被广泛采用，其主要性能参数涵盖中心波长、峰值功率、光谱线宽度以及光源稳定性。

为了实现更大的传感距离，通常会选择光源的中心波长位于光纤两个低损耗窗口附近，即1310nm和1550nm。对于进一步增加传感距离，常常会通过掺光纤放大器（EDFA）来放大探测光信号，因此选择1550nm更为合适。考虑到光纤中存在受激布里渊散射等非线性效应的限制，入射光纤的功率并不能无限增大。理论上，在不产生非线性效应的前提下，更大的入射光功率将更为有利。

目前在BOTDR系统中，常用的DFB激光器的峰值功率通常介于几十到几百毫瓦之间。在普通单模光纤中，脉冲光引发的布里渊散射信号的谱宽一般在几十至上百兆赫兹范围内。为了准确测量布里渊信号，需要确保光源的线宽小于布里渊增益谱宽，否则可能导致布里渊频移测量的不准确情况。

二、调制器

调制器用于将光源发出的连续光调制成探测脉冲光，一般有电光调制器(electro-optic modulator，EOM)和声光调制器(acousto-optic modulator，AOM)

1、电光调整器

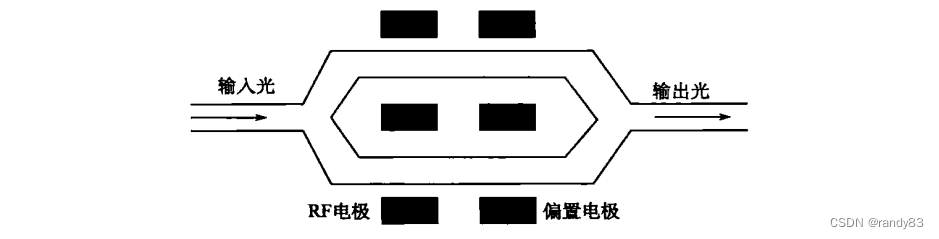

电光调制器利用了电光晶体的线性电光效应(普克尔效应)当晶体施加电场之后,将引起束缚电荷的重新分配,导致离子晶格发生微小形变,从而引起介电常数的变化,最终导致晶体折射率的变化,使得通过该晶体的光波发生相位移动,从而实现相位调制。基于布里渊全分布式光纤传感系统常用马赫-曾德尔(Mach-Zehnder)涉仪型调制器作为脉冲调制器,它由两个相位调制器和两个Y分支波导构成,能对光进行强度调制。马赫-曾德尔酸电光调制器的基本结构如图5-6所示[4从图中可以看出,输人光波经过一段路程后在一个 Y分支处被分成相等的两部分，然后分别通过光波导的两个支路,接着在第二个 Y分支处会合形成一个光波后输出。当EOM用于脉冲调制时其中一路光进行相位调制，以通过施加直流电压使两路的相位常数为0或分别对应最大输出和最小输出,从而实现脉冲调制。在选择 EOM时,需要重点考察的参数有调制频率、消光比插入损耗和稳定性。

2、声光调制器

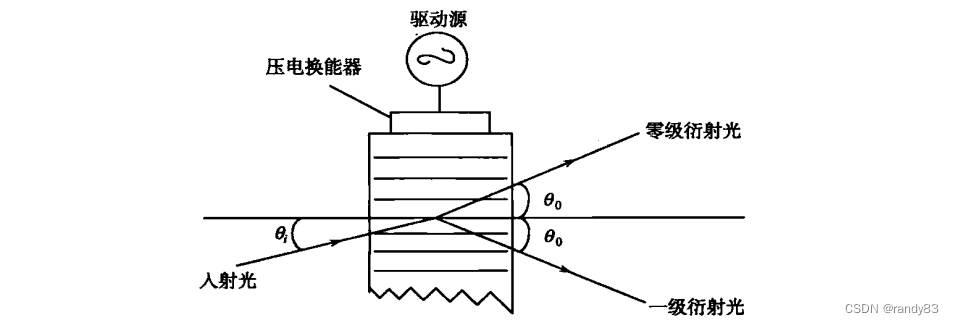

通常把控制激光束强度变化的声光器件称作声光调制器。声光调制器主要由声光介质和压电换能器构成,如图 5-7 所示。当驱动源的某种特定载波频率驱动换能器时,换能器即产生同一频率的超声波并传入声光介质,在介质内形成周期性折射率变化，光束通过介质时即发生相互作用而产生衍射,改变光的传播方向。当外加信号通过驱动电源作用到声光器件时,超声强度随此信号变化,衍射光强也随之变化,从而实现对光的强度调制。

声光调制器和电光调制器都可以实现光脉冲的调制。两种调制器相比，声光调制器具有较高的消光比(典型值为 50dB)对光的偏振态不敏感是声光调制器在调制光脉冲时,脉冲的上升沿较大(一般在 20~150ns而且调制频率较低(一般只有几十到几百兆赫兹)。电光调制器则具有高的调制频率(典型调制频率为十几吉赫兹)和小的上升沿,适合调制脉宽较窄的光脉冲(可以小至几纳秒)成本比较低,不足之处是其消光比不够高，一般在 30~40dB 范围并且对光的偏振态敏感。鉴于 BOTDR 系统中，常常需要达到米量级的空间分辨率(对应脉冲为几十纳秒)，所以在 BOTDR 系统中一般采用电光调制器。

3、信号检测和处理系统

信号检测和处理系统一般包括光电探测器和信号采集处理模块。布里渊散射信号微弱，这就要求光电探测器具有低噪声、高增益和高灵敏度,光电探测器的带宽则根据实际测量方式和信号频率而定，常用的探测器有硅基或砷雪崩光电二极管(APD)。信号采集处理模块用于完成对光电测器输出的电信号的采集和处理，一般包括模数转换模块(ADC)数字下变频模块(DDC)和数字信号处理模块(DSP)等。
基于自发布里渊散射的光纤传感系统中，自发布里渊散射信号可以通过直接探测或相干探测两种方法得到。我们将采用直接探测自发布里渊散射方法实现的布里渊光时域反射技术简称为直接探测型 BOTDR,将采用相干探测自发布里渊散射方法实现的布里渊光时域反射技术简称为相干探测型 BOTDR。

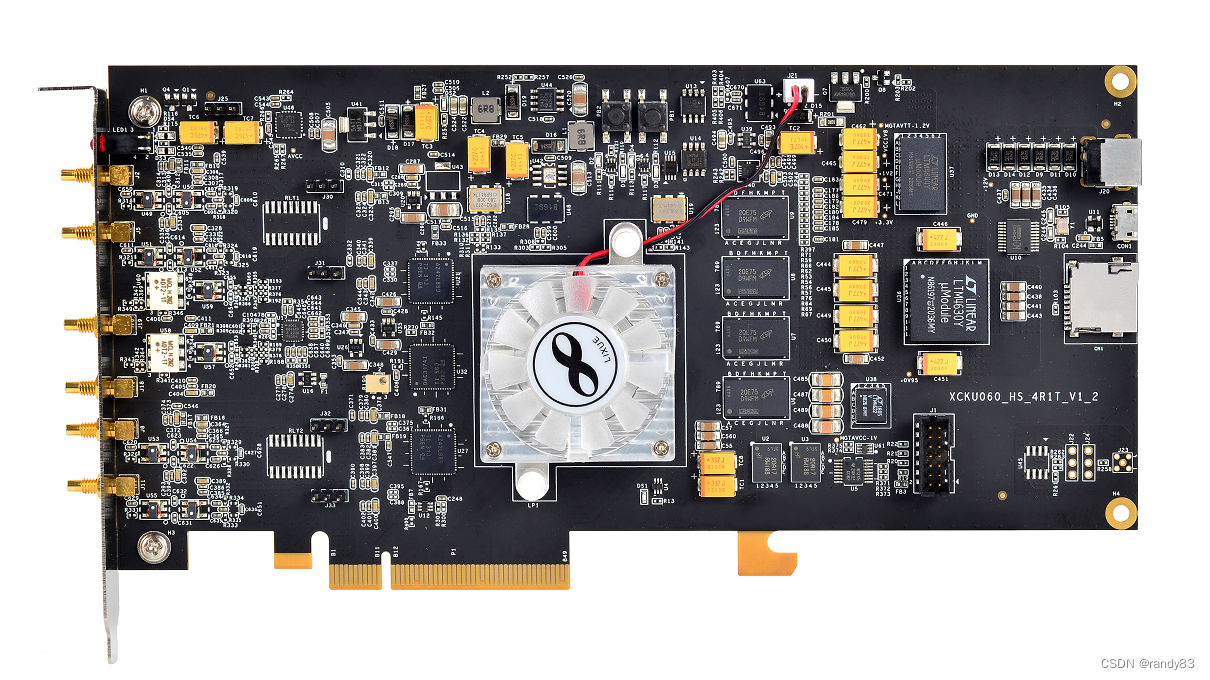

另外推荐给大家一款N-Linx高性能高速数据采集卡：
