OBD&EOBD初识

1. OBD（On-Board Diagnostics，车载诊断系统）

定义

OBD 是一种集成在车辆中的标准化诊断系统，用于实时监控发动机、排放控制系统及其他关键部件的运行状态，检测故障并存储故障码（DTC），帮助技术人员快速定位问题。

发展历史

OBD-I（1980s）：早期系统，无统一标准，仅监测基本排放相关故障（如氧传感器、EGR阀）。
OBD-II（1996年至今）：美国强制标准（SAE J1962），统一诊断接口（16针DLC）、故障码格式（如P0XXX）及通信协议（CAN、ISO9141等）。

核心功能

• 故障检测与存储：检测排放相关系统（如催化转换器、氧传感器）的异常，生成DTC（如P0420：催化效率低）。
• 实时数据流：提供发动机转速、冷却液温度、空燃比等实时参数。
• 排放合规性：确保车辆符合环保法规（如美国EPA标准）。

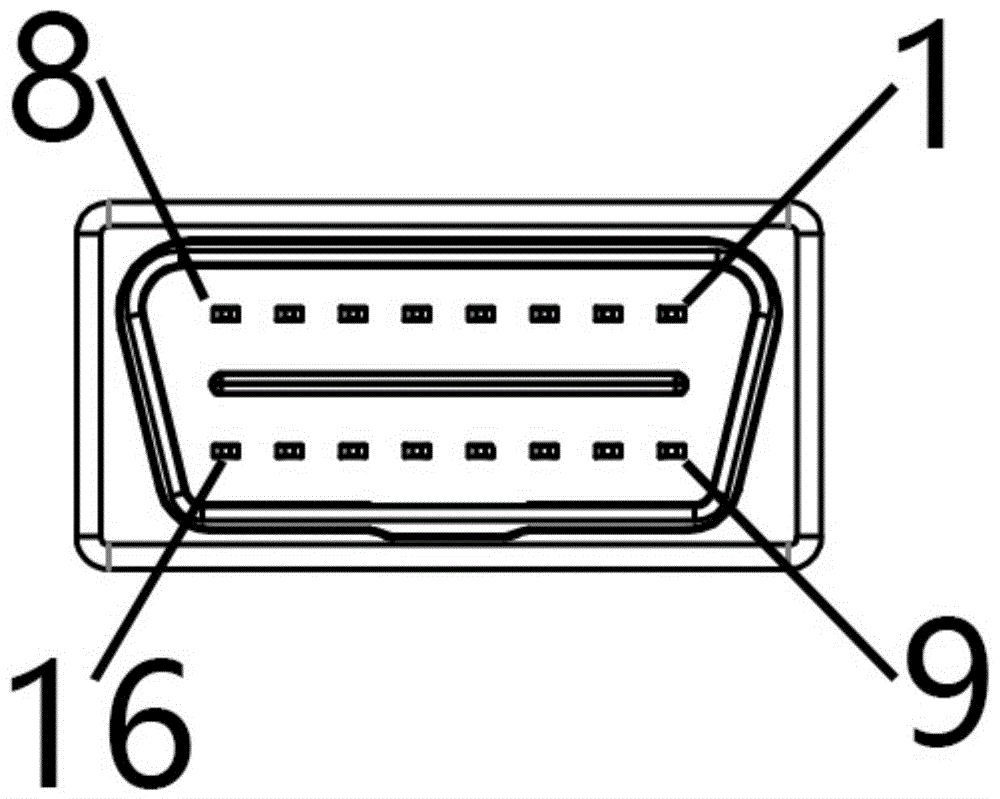

• 标准化接口：通过16针诊断接口（DLC）连接诊断工具。

通信协议

1. CAN（Controller Area Network）：主流协议（ISO 15765），支持高速通信。
2. ISO 9141-2：用于早期车型（如部分欧洲车），较为古老。
3. K-Line（ISO 14230）：单线通信，成本较低。
4. PWM/VPW：通常用于较老的车型，基于脉宽调制，单线通信，俩不同之处在于信号编码和数据传输速率。
5. DOIP：适用于现代车辆中的复杂电子系统，基于标准的IP协议（如TCP/IP），较新，应用于新型车型和高级诊断设备中。

应用场景

• 车辆维修：通过诊断仪读取故障码，定位故障部件。
• 排放检测：在年检中验证车辆排放系统是否正常。
• 开发测试：ECU开发阶段验证诊断功能。

2. EOBD（European On-Board Diagnostics，欧洲车载诊断系统）

定义

EOBD 是欧盟针对轻型车辆（汽油车2001年起、柴油车2004年起）强制实施的诊断标准，本质上是OBD-II的欧洲版本，但针对欧洲排放法规（如Euro 3及以上）进行了适配。

与OBD-II的差异

• 法规要求：
  EOBD 遵循欧盟指令（如Directive 98/69/EC），监测范围覆盖所有影响排放的部件（包括燃油蒸发系统）。
  OBD-II 主要针对美国EPA法规。
• 故障码阈值：
  EOBD 对排放超标的容忍度更低（如检测到排放超限值1.5倍即触发故障码）。
  OBD-II 的触发阈值相对宽松（如超限值2倍）。
• 协议支持：
  EOBD 强制要求支持CAN协议（ISO 15765）。
  OBD-II 允许多种协议（如CAN、K-Line）。

核心功能

监测所有与排放相关的系统（包括OBD-II未涵盖的部件，如颗粒物过滤器）。
支持EURO标准要求的特定诊断服务（如周期性排放测试）。
强制要求故障灯（MIL）在检测到排放故障时点亮。

3. OBD与EOBD的关键对比

特性	OBD-II	EOBD
适用地区	美国及全球多数地区	欧盟成员国
法规标准	美国EPA法规	欧盟Euro排放标准
触发阈值	排放超限值2倍触发故障码	排放超限值1.5倍触发故障码
协议要求	支持多种协议（CAN、K-Line）	强制要求CAN协议
监测范围	主要关注发动机和排放系统	扩展至更多排放相关部件
故障灯（MIL）规则	故障持续1次驾驶循环点亮	立即点亮，无延迟

4. 实际应用与工具

诊断工具

通用型扫描仪：支持读取OBD/EOBD故障码（如P码、C码）及数据流。

专用设备：

CAN分析仪：解析CAN总线数据（如J1939协议）。
OBD模拟器：模拟车辆信号，测试ECU响应（如发送虚拟故障码）。

典型操作流程

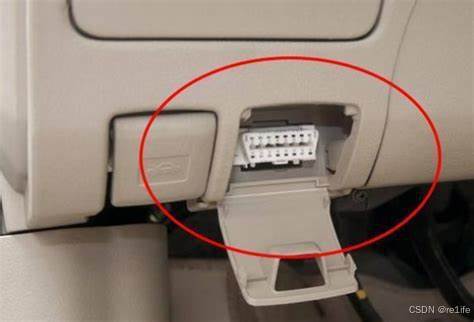

连接诊断工具至车辆OBD接口（16针DLC）。
读取故障码（DTC）及冻结帧数据（故障发生时的快照）。
清除故障码并验证修复结果。
对排放系统执行主动测试（如氧传感器动态响应）。

5. 未来发展趋势

OBD-III：集成远程诊断与无线传输，实现实时排放监控（如通过蜂窝网络上报数据）。
扩展至新能源车：监测电池管理系统（BMS）、电机控制器等电动汽车关键部件。
全球化统一标准：推动OBD与EOBD的进一步融合，减少区域差异。

总结

OBD 和 EOBD 是车辆诊断领域的核心系统，前者以美国标准为主导，后者为欧洲法规的产物。两者在监测范围、协议要求和触发条件上存在差异，但共同目标是提升车辆可靠性、降低排放污染。理解其区别与联系，对车辆维修、排放检测及ECU开发至关重要。
