无线充QI协议之TX与RX通讯方式篇

谈到无线充通讯，首先得了解下无线充电的工作原理，在描述中，提供功率的一端称为发射端，接收功率的一端称为接收端；

发射端直流电经过全桥转换为交流电，交流电通过线圈产生磁场（电生磁），当接收端线圈靠近这个磁场时，接收端的谐振电路会产生感应交流电（磁生电），接收端再把这个交流电经过全桥转换为直流电给接收端提供功率。

在QI协议中，TX和RX之间是需要互相通讯的，例如接收端（如手机）需要传送的信息，例如信号强度，控制误差，接收的功率，充电状态... 发射端需要传送的信息，例如功率发射器数据未获得数据包，功率发射器性能包，功率发射机识别数据包等...还包括不同手机对应的私有协议。

TX到RX的通信：

1.通讯方式：在QI协议中的定义是发射端采用频移键控（FSK）的方式进行通讯的。

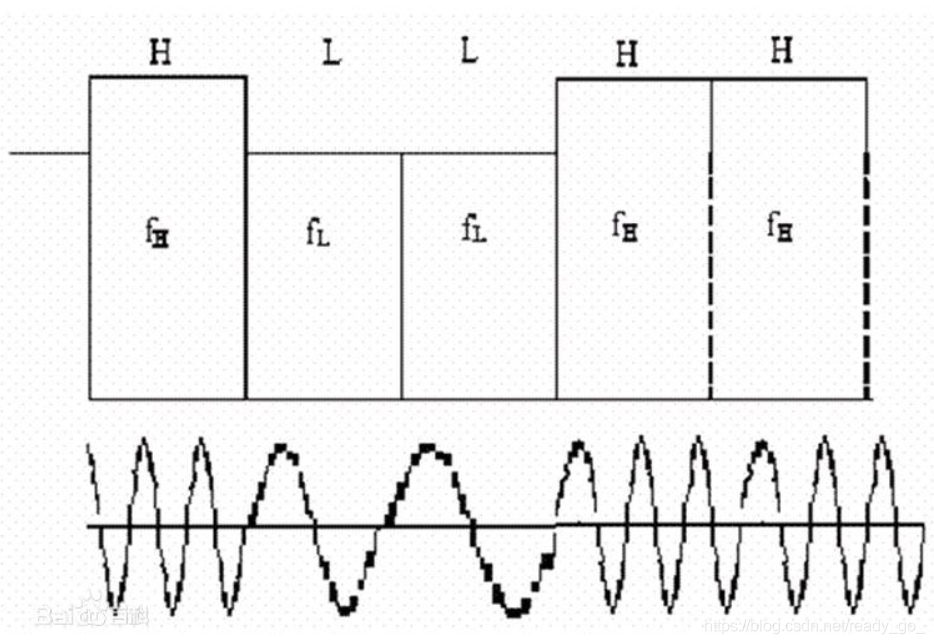

频移键控：以数字信号控制载波频率变化的调制方式，如下图；

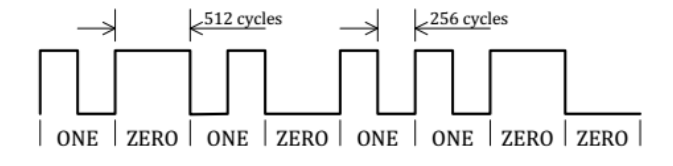

2.位编码方式：差分双向编码，如下图



功率发射器发一个bit要对准功率信号的512个周期，bit0只发生一次电平翻转（开始的时候），bit1发生两次翻转，第一次转换将在该位开始时发生，第二次转换将在该位发生256个周期。

3.字节编码方式：11位异步串行格式发送数据字节。这种格式由起始位，字节的8个数据位，奇偶校验位和单个停止位组成。

在实际项目中，先根据接收到的功率误差数据包调节工作频率  f_op ,然后根据调制深度计算出调制信号的频率 f_mod，得到这两个频率后可以分别计算出工作信号频率和调制信号频率的256周期的时间，然后按照上面的位编码和字节编码方式进行传送数据。

RX到TX的通信：

1.通讯方式：AM调制（使载波的振幅按照所需传送信号的变化规律而变化,但频率保持不变的）

反向散射调制：功率接收器调制从功率信号中汲取的功率量（即接收端改变负载大小）。 功率发射器将其检测为通过主单元的电流和/或电压的调制。 换言之，功率接收器和功率发射器使用调幅功率信号来提供功率发射器通信信道的功率接收器。

2. 位编码方式：差分双向编码（与TX->RX一样）。（此时tclk固定为2KHz）

3.字节编码方式：11位异步串行格式发送数据字节。这种格式由起始位，字节的8个数据位，奇偶校验位和单个停止位组成（与TX->RX一样）。

4.数据包

总结：

无线充电TX和RX之间的通讯方式并不复杂，在实际应用中，大多数无线充电路设计的集成度较高，将直流转交流电路，解码电路都集成在一颗无线充IC中，同时QI协议有很多规定，例如不同线圈的工作频率范围，发射端的静态和动态异物检测能力，数据包之间的应答，不同手机做的不同握手协议...
