11AX省电 - TWT技术

⊙1.什么是TWT；⊙2.为什么需要TWT；

⊙3.TWT是如何实现的，工作模式是如何的；

⊙4.TWT可以带来什么收益；

⊙5.TWT协商的空口解析；

⊙6.文末思考；

小编前几天遇到了一个用户反馈问题：打开路由TWT之后上网卡顿，关闭TWT之后恢复正常，刚开始小编也不知道什么是TWT，今天就来写一篇文章，带大家一起了解一下TWT。
三言两语解读技术，开始咯~

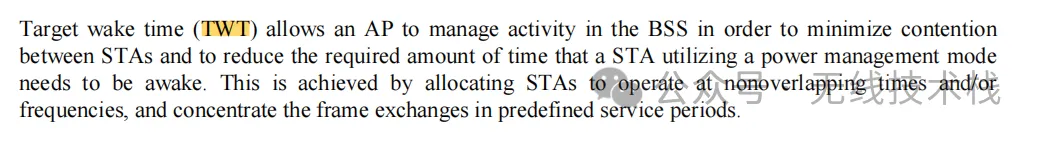

首先，学习Wi-Fi，要学会翻协议，看看协议对于TWT如何介绍（以下图片来源于wifi联盟ax协议）：

协议相关更多细节可以解读ax协议26.8章节；（如果有小伙伴需要协议文档，可以私聊小编，小编为您提供协议文档以及学习资料）
协议内容过于枯燥单调，小编接下来以自己的方式为大家分享学到的内容；
一 什么是TW
TWT即Target wake time，中文理解 --“定时唤醒机制”，他是Wi-Fi中的一种省电技术，首次在11ah协议中引入，在11ax协议中进一步推广，其核心思想是通过提供一种STA&AP之间协商休眠唤醒时间的机制，达到省电的目的，在Wi-Fi STA&AP建立连接时，通过双端协商一个休眠-接收数据的时间间隔，减少STA侧的唤醒间隔；

二 为什么需要TWT
Wi-Fi每一次技术革新，一定是基于以往协议技术的弊端进行改良或者拓展，TWT技术也是如此，在TWT诞生之前有哪些省电策略，其都有什么弊端；传统省电模式主要依赖beacon实现，传统唤醒时主要有以下两种场景：
1.STA通过监听DTIM唤醒，当AP有数据包发送时，向STA发送DTIM，STA唤醒开始接收数据；（协议上DTIM数最大支持到255个beacon间隔，也就是一个最大DTIM间隔为255*100ms（通常来说一个beacon间隔为100ms））;

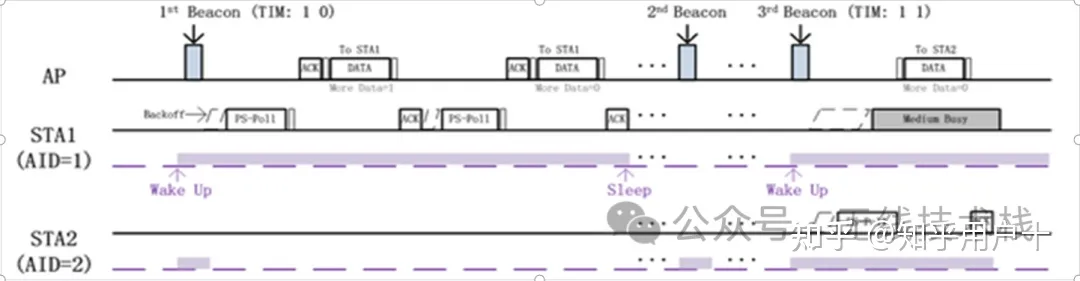

==>关于DTIM以及传统协议中的一些节能技术点在后续文章中详细拓展，传统PSD(Power save mode)休眠唤醒流程：

2.当STA有数据需要向AP发送时，也会唤醒；

由此看来，传统省电模式强依赖于beacon间隔的设置，灵活性上差一点，而TWT可以带来以下优点：

1. TWT休眠时间可以通过STA与AP协商而定，可以是几分钟、几小时、几天，当协定时间达到后，STA醒来并等待AP发送的出发帧，开始进行数据交换；
2. TWT支持一对多灵活设置，例如一个AP可以与不同的STA设定不同的唤醒时间，互不干扰，在AP如下图所示：

这么对比来看，TWT节能效率更高一些，并且唤醒时间可以经过STA与AP协商而定~

三 TWT是如何实现的，工作模式是如何的；

TWT通过三种工作模式，实现省电的目的：

3.1 Individual TWT

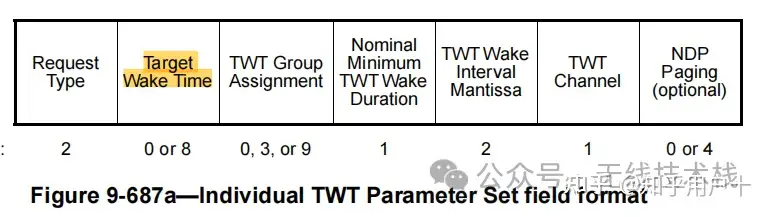

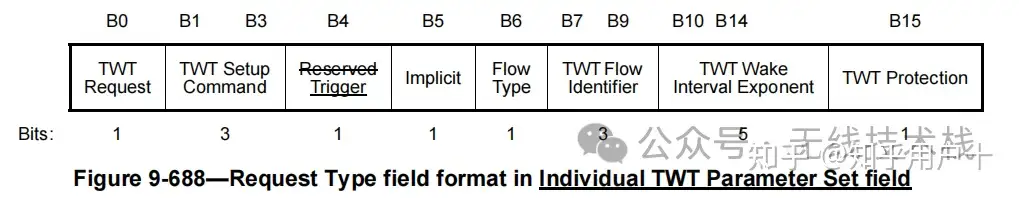

这种模式中，角色被定义为TWT requestor和TWT responsedor，每个设备与AP拥有独立的休眠唤醒时间，不需要关注其他STA的设置，另外每种工作模式还有两种调度方式，显式（TWT请求STA唤醒并进行帧交换，接收AP相应帧中得到下一个TWT值）和隐式（STA基于当前TWT值计算下一个TWT时间值）；其参数字段在协议中定义如下：

协议中对于每个字段解析如下：
（1）TWT Request:指示TWT角色，如果B0位是1，则代表位TWT requestor;
（2）TWT Setup Command:表示7种类型，request、suggest、demand、accept、alternate、dictate、reject TWT以及TWT Grouping，具体描述可以参考协议Table 9-297—TWT Setup Command field values；
（3）Trigger:bit=1表示有一个trigger传送；
（4）Implict:TWT的调度类型；
（5）Flow Type:TWT flow包含宣告模式和未宣告模式，如果b6=1代表是非宣告模式；
（6）TWT Flow Identifier:TWT FLOW标识符号；
（7）TWT Wake Interval exponent:TWT唤醒间隔时间；
（8）TWT Protection:可以说是TWT中的保护机制，当设置1时，表示STA在AP期间分配资源访问，限制其他设备资源访问竞争；
在Wi-Fi建立连接之前，双端会进行能力申明，STA会在(re)association request、probe request帧中申明是否支持TWT相关能力，而AP会在associate response、probe response以及beacon帧中申明TWT相关能力；
协议中对于这种工作方式流程如下：

其建立流程可以概括如下：
（1）STA与AP建立连接时，会向AP发送TWT request；
（2）AP回复STA TWT response，并在其中包含TWT周期；
（3）协商完成后，STA只会在周期满后醒来；

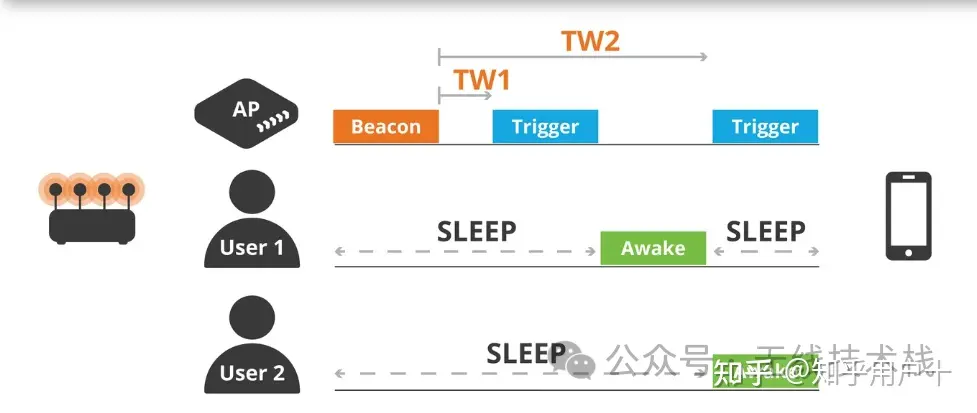

为了形象的说明TWT唤醒时间间隔，这里在引用一张图：

如图所示，STA和AP建立TWT之后（即Negotiate a schedule），STA会进入休眠，期间AP发送beacon也不会唤醒，只有达到TWT唤醒间隔后才会醒来，等待接收AP的TWT trigger以及数据包，在数据包接收完成后再一次进入睡眠，在显式模式中，每次睡眠间隔需要临时协商，即协商一次，睡眠一次；

3.2 broadcast TWT

这种TWT模式中角色分为TWT Scheduled STA以及TWT Scheduled AP，广播TWT机制是AP侧宣告TWT时间间隔，STA需要申请加入组，申请过程是在STA&AP交互管理帧中，通过携带TWT ie完成，加入组之后，会监听AP的beacon唤醒，AP再发送唤醒帧后，发现哪些设备在唤醒状态，就会向哪些设备发送数据包；

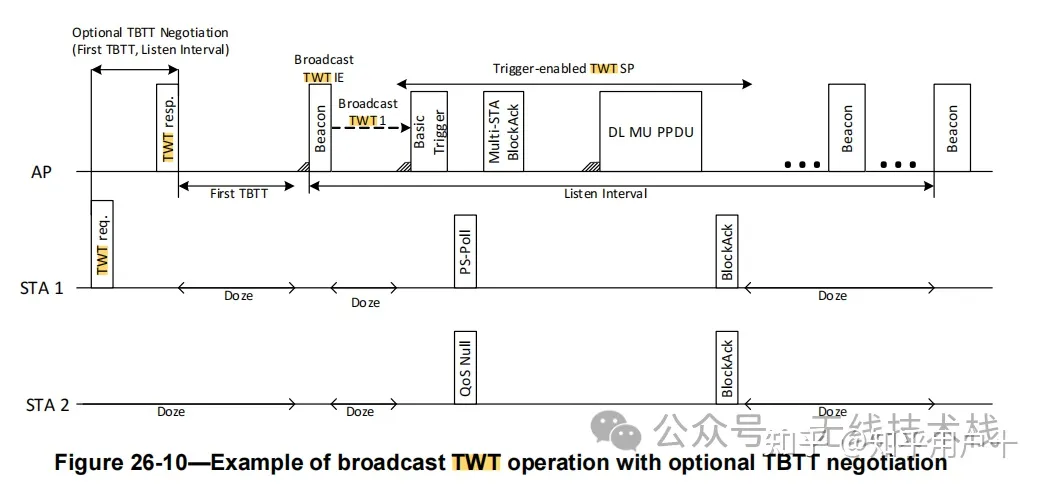

协议中对于这种工作方式流程如下（与individual TWT不同的是，broadcast依赖的是beacon帧唤醒，AP在达到唤醒间隔之后开始发触发帧）：

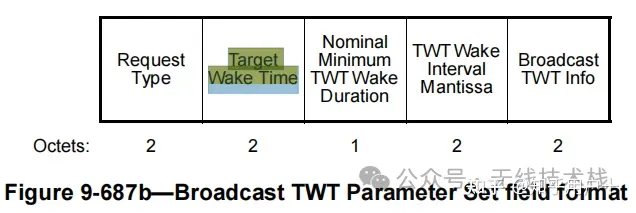

协议中关于Broadcast TWT帧字段定义如下：

3.3 Opportunistic PS

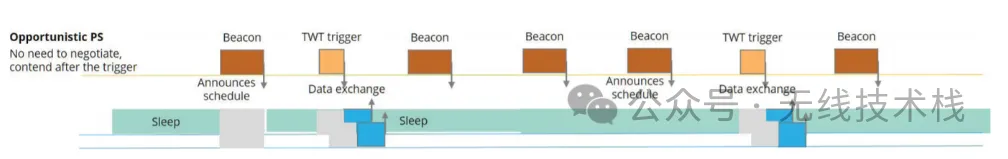

机会Power save，与前两种模式类似，不同的是，这种模式不需要双端之前进行协商，而是在AP侧在beacon帧中宣告一个TWT时间，STA在收到之后自己选择是否加入TWT休眠唤醒，工作模式图解如下：

四 TWT可以带来什么收益

TWT主要目的还是省电，一个TWT时间间隔可以是多个beacon间隔，也可以一个beacon间隔；至于实际工作可以带来多少功耗收益，后续小编实际测试一组数据来看看；

五 TWT协商的空口解析

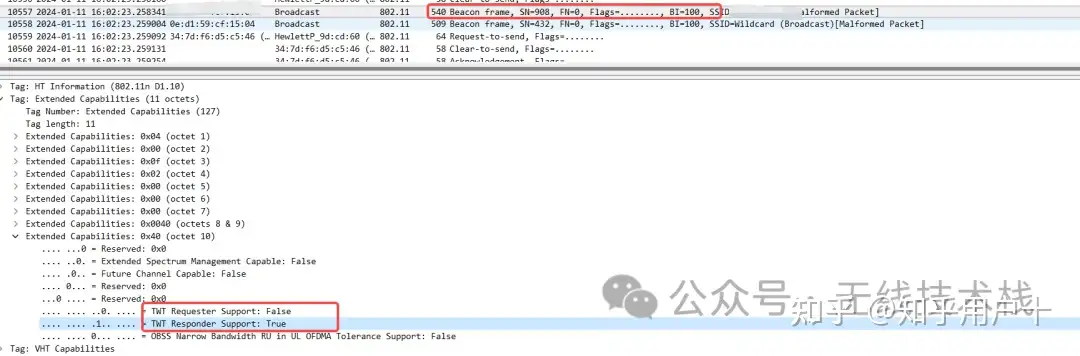

5.1 TWT能力支持

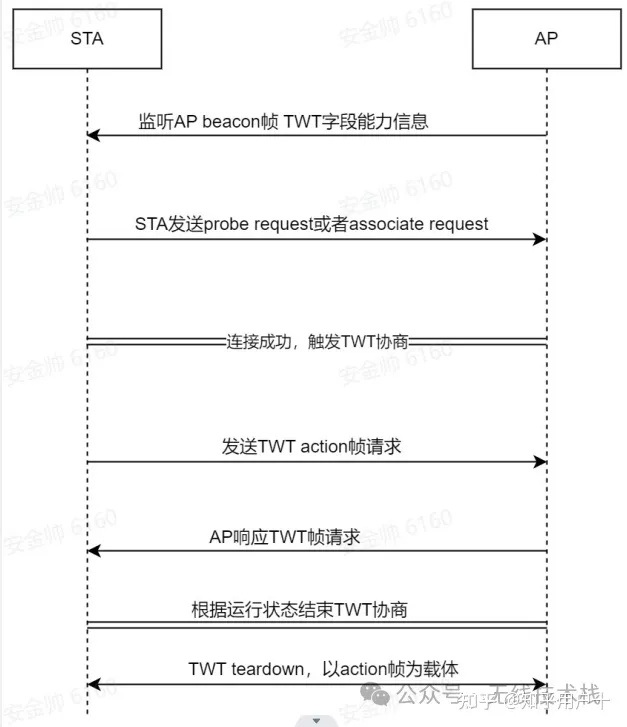

5.2 TWT协商流程

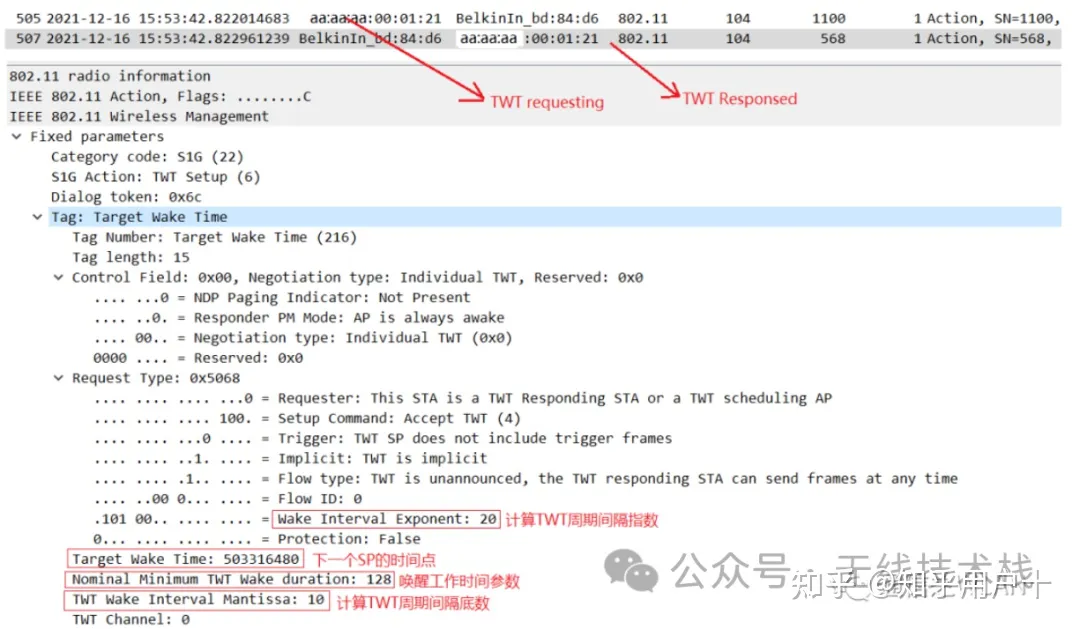

trigger帧是以action帧为载体，TWT定义了三种Action帧类型，包括设置帧、解除帧和信息帧；（这里引用一张来自“通信之WLAN”的网图）

如果在关联阶段双方都支持TWT，则会在连接之后通过action帧建立TWT连接，在TWT结束之后会使用teardown结束TWT，上图中可以得到TWT类型、TWT调度类型（隐式）和TWT flow类型（非宣告），此外还可以得到TWT时间间隔的几个相关参数，TWT的周期间隔 = 10*2的20次方，TWT唤醒工作市场 = 128*256
5.3 关于STA & AP是否支持TWT，可以单独配置，在一些老的sta设备上可能无法解析AP的TWT字段，因此也会通过单独禁用TWT去兼容问题；

六 思考
6.1 你遇到什么TWT的问题？
6.2 STA 如何选择 TWT 间隔，因为 AP WiFi 层无法预知网络/应用层数据的到来，例如，TWT 间隔设置成 1 小时，但如果 AP 上层协议 X 的请求在 20 分钟的到来，是否会延迟发送？如果延迟 40 分钟发送是否会导致 X 超时(X 处理可以类似成 Group Rekey). 如果 AP WiFi 层要考虑上层协议，是否违反了协议分层设计原理？如果不考虑，WiFi 层又如何确保上层协议在设计时都避免 X 这种情况？

参考资料：
https://www.arubanetworks.com/assets/wp/WP_802.11AX.pdf
https://www.cleartosend.net/802-11ax-target-wake-time/
https://theruckusroom.ruckuswireless.com/wired-wireless/technologytrends/802-11ax-fundamentals-target-wake-time-twt/
https://blog.aerohive.com/how-will-target-wake-time-help-mobile-devices-and-iot-in-802-11ax/
