硬件篇

架构

最近研究MIPI DSI Panel Linux Driver架构，于是一边啃spec性质的官方文档，一边从dri-devel，omap-linux等邮件列表里，搜索所有的跟panel driver相关的讨论，尽力在短时间内把整个subsystem的脉络迅速掌握。

MIPI规范不止于display，也包括camera（MIPI CSI），电源管理，射频的东西。和Display相关的就是MIPI DSI，DPI，DBI等，规范了host display controller到panel之间通信时从物理层，链路层到应用层的协议。目标市场是对功耗、屏幕尺寸有特殊要求的移动设备，不同于VESA针对PC市场。

大而笼统地说，mobile display system一般可分为两种 architecture：

右边这种叫“smart panel”，左边这种叫"dumb panel"（“哑”屏）。区别是smart panel带framebuffer，“刷屏”操作由屏自己来负责，host controller成了甩手掌柜，而哑屏就和任何一种非主动设备一样，可以把它当作一块带有简单时许控制电路的玻璃。

mipis在上面两种基本architecture的基础上，扩展了四种架构。

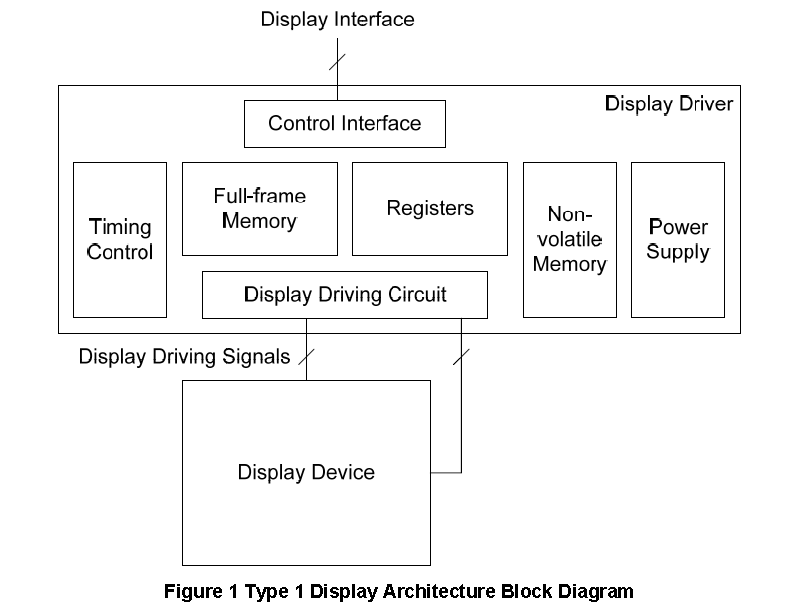

Type1

完全的command模式，mipi规范里DBI属于这种type。

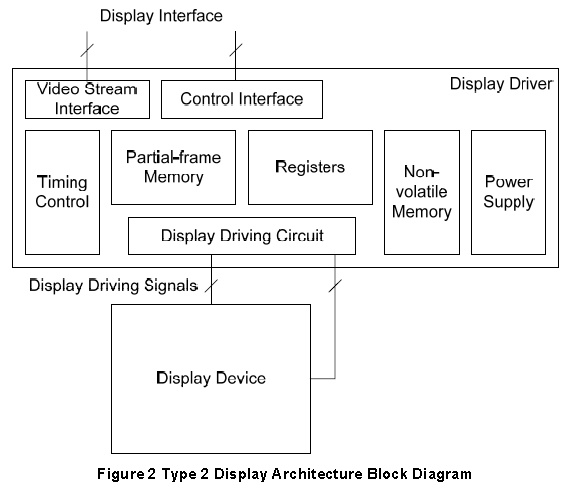

Type2

由type1的一条control-interface接口变为了video-interface + control-interface的组合，full-framebuffer也变为了partial-framebuffer，因为没有了full-framebuffer，所以不可能完全依靠panel来刷屏，这就是video-interface存在的必要；但partial-framebuffer也为panel带来了partial-update的灵活性。

control-interface和video-interface可能是在同一个物理总线上的。这里的control-interface类似I2C或者PCI，video-interface传递pixels/clock。control-interface都是传递one-shot的data/command，有请求有应答；video-interface传递continuous的data，不需要slave device的应答。Linux的设备驱动模型树总是围绕control-interface来组织的。master同slave之间的连接组织成树，内核电源管理子系统通过遍历树来得到一个正确的suspend/resume的顺序，否则会产生很多ordering issue；通过control-interface，m
