执行摘要
ieee802.11工作组现在已经完成了802.11n，这是一项多年来致力于标准化升级到ieee802.11n的工作
802.11无线电。802.11n提供了一组新的功能，极大地提高了通信的可靠性
覆盖范围的可预测性，以及设备的总吞吐量。
在广泛采用的802.11n 2.0版本草案和
最终版本。因此，已经选择draft 2.0设备的客户可以继续操作这些设备
无需任何硬件或软件更改即可放心使用设备。还有那些
在转移到802.11n之前等待标准最终批准，现在就可以开始迁移了。
802.11n协议在物理层和MAC子层中有一些增强，这些增强提供了特殊的性能
无线部署的好处。四个主要特点是：
● 多输入多输出（MIMO）。MIMO使用的是信号的分集和复制
发射和接收天线。
● 40mhz操作结合了相邻信道和两个信道之间的一些保留信道空间
两到两倍以上的数据速率

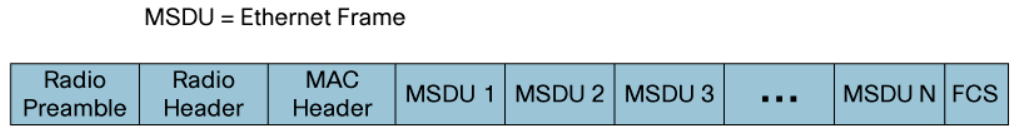

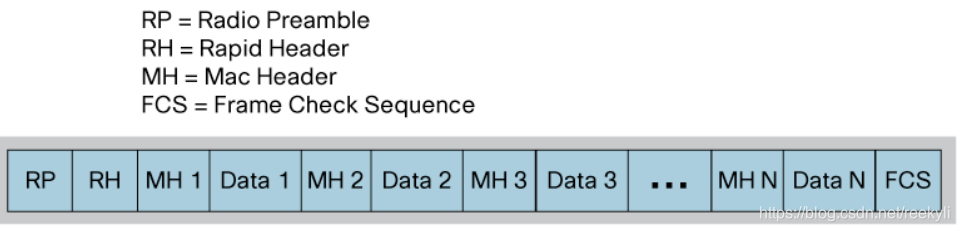

● 帧聚合通过合并多个数据包来减少802.11的开销。

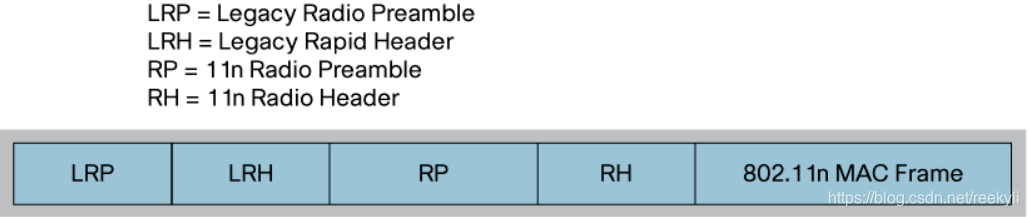

● 向后兼容性，使a/b/g和802.11n设备能够共存，从而允许
客户需要逐步实现其接入点和/或客户端迁移。
本白皮书详细描述了这些新功能，并解释了802.11n所提供的好处
并检查此新标准与现有部署的兼容性。这份白皮书
描述计划将现有802.11a/g部署迁移到802.11n和
这种迁移的预期结果。但首先，了解802.11n是什么很重要
它不是什么。
IEEE和Wi-Fi联盟的作用
802.11n是IEEE历时7年的努力，分为三个主要阶段：研究组、任务组和发起人投票。
高通量研究小组于2002年9月11日召开了第一次会议，这导致了802.11n工作组每年召开一次会议
以后再说。随后进行了大量工作，以探索为用户提供最大好处的核心功能集
最广泛的设备；这些特性已在草稿2.0中完成。思科提供了强大的
后向兼容性和增强协议的安全性。
Wi-Fi联盟是一个为802.11设备提供互操作性认证的行业组织
2007年6月对草案2.0 802.11n设备的互操作性进行了认证。该认证测试了
802.11n。该计划被广泛采用的Wi-Fi供应商和他们的设备享有强大的市场
穿透力。迄今为止，已有数百款草案2.0 802.11产品通过了Wi-Fi联盟和多家公司的认证
全球已经部署了数千万台设备。
随着时间的推移，IEEE在草案2.0未完全解决的其他功能上取得了进展。每次
修订草案，可选功能，提供增量客户利益，进行了完善。这个过程还在继续
直到2009年6月和草案11.0。802.11n的官方版本是由802.11工作组和
IEEE批准。该版本于2009年9月11日被IEEE标准委员会批准。
Wi-Fi联盟及其合作伙伴的强烈目标是在草案2.0之后支持对802.11n进行更改的讨论
确保最终批准的802.11n标准和802.11n草案2.0之间的差异
根据802.11n草案2.0规范构建的任何设备都可以升级到最终批准的标准，只需对软件进行更改。这个策略被证明是非常有效的。事实上，最终的802.11n标准没有强制性规定
除草案2.0中定义的特性之外的特性。
802.11n之前的产品
甚至在802.11n标准草案在802.11中达成任何程度的共识之前
在工作组中，有许多消费者级产品声称是“pre-n”。每种产品都是
基于向802.11工作组提出的许多提案中的一个或另一个提案。
大多数这些产品在不同的供应商之间不兼容或互操作。
802.11n技术
研究802.11n的目标是显著提高802.11设备的有效吞吐量
最终用户应用，而不是简单地建立一个无线电能够更高的比特率。
这些目标之间的区别就像用公共汽车和公共汽车取代通勤车之间的区别
重新设计通勤车，取消后座。虽然车比较短，所以可以开更多的车
车道上的人比公共汽车挤得更密集，重新设计的好处与继续需要保险箱相形见绌
跟车距离，发动机舱和后备箱。同样，增加802.11的有效吞吐量
设备需要的不仅仅是提供更高的比特率：802.11引入开销的每个方面都需要改进
尽量减少。
这就是802.11的精髓：不仅有更快的物理层，还有更高效的MAC层，使更多的
用户可享受速度优势。802.11的重要改进包括：
● MIMO技术提高了系统的可靠性和比特率。
● 通过40mhz操作，比特率进一步增加。
● 帧聚合确保更多的增加的比特率作为应用程序的更高吞吐量可用。
● 健壮的向后兼容性意味着网络可以直接逐步升级到
802.11n。
此外：
● 扩展了客户端节能的机会。
让我们依次看看这些改进。
多输入多输出
多输入多输出（MIMO）是802.11n的核心。对MIMO的技术讨论为
了解802.11n如何提高可靠性并达到比802.11a/b/g高出许多倍的数据速率
无线电频谱。这些好处改善了所有无线用户的体验，对他们来说尤其有价值
具有困难射频环境（如厚墙或小房间）的客户，以及具有高吞吐量的客户
或服务质量（QoS）要求，如语音或视频用户。
无线电操作基础
为了理解MIMO技术带来的进步，理解一些
确定传统收音机的工作情况。在传统的单输入单输出收音机中
接收到的无线电信号能携带的信息取决于接收到的信号量
强度超过接收器处的噪声，称为信噪比（SNR）。信噪比通常用
分贝（dB）。更高的信噪比使更多的信息能够携带在信号上，并由接收器恢复。
要了解MIMO技术给802.11带来的改进，想象一下尝试在道路上快速行驶。
汽车发动机越大，轮胎和悬挂越好，风阻越低，汽车越快
我可以走了。同时，一条满是坑洞或风的路会减慢车速。在这个类比中，能力
汽车的声音是信号，而糟糕的道路质量是噪音。更好的信噪比意味着更快的体验。
即使不是以最高速度为目标，备用的额外动力也意味着通过慢行车辆更容易
在困难的情况下保持速度，如陡坡或逆风。巡航
速度可以保持更高的可靠性。拥有一个高信噪比在很大程度上有助于相同的方式：能够
提高信噪比意味着能够减少死点，并获得所需的数据速率，而对噪声的敏感度要低得多
环境可变性。
一旦达到最小SNR以允许以期望速率交换信息，则任何额外的SNR都是无效的
额外的好处。额外的信噪比可用于提高信息速率、增加距离或
两者兼而有之。然而，你不能花同样的dB不止一次，就像你不能花同样的美元一样
不止一次（至少不会遇到不愉快的后果）。
MIMO的空间传播
在典型的室内WLAN部署中，例如企业办公室、教室、医院和仓库
很少有无线电信号只走从发射机到接收机的直接、最短的路径。通常没有
发射器和接收器之间的“视线”：有一个立方体墙、门或其他结构，可以遮挡接收器
视线。所有这些障碍物都会降低无线电信号通过它们时的强度，也许会降低到某个程度
不可用级别。
幸运的是，无线电信号从发射机传输到接收机还有其他方法。大多数环境都充满了
反射无线电信号的表面和反射光的镜子一样。想象一下所有的金属表面
小的，在一个环境中实际上是镜子。钉子和螺丝钉，门框，天花板吊网，
管道和结构梁都是无线电信号的反射体。可以看到相同的WLAN接入
同时指向许多这样的镜子。接入点的一些图像将是直接反射
透过一面镜子。有些图像可能是反射的反射。还有一些会涉及更大的问题

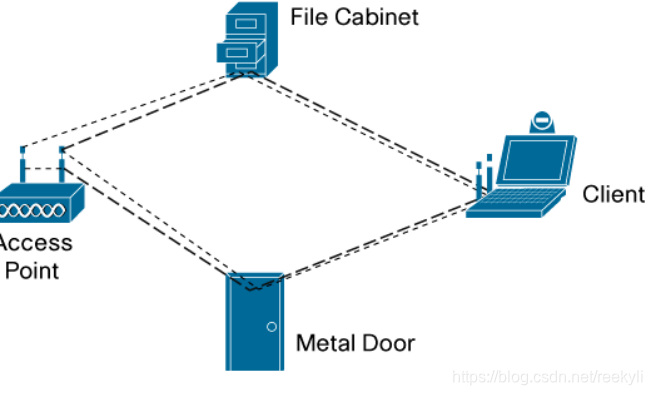

反射次数。这种现象称为多路径（见图1）。

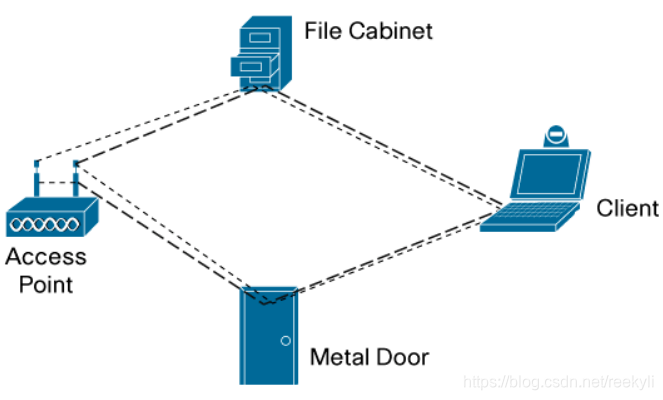

图1.多路径
当一个信号通过不同的路径到达一个接收器时，信号到达接收器的时间取决于
在它所走过的路的长度上。最短路径的信号首先到达，然后是副本或
信号的回声被拷贝经过的每一条较长的路径稍微延迟。在高速行驶时
对于光，就像无线电信号一样，第一个到达的信号和它的副本之间的延迟非常小，只有
纳秒(以光速行驶的距离的经验法则大约是一英尺一英尺
纳秒）这种延迟足以在单个天线上引起信号的显著变换
因为所有的拷贝都会干扰第一个到达的信号。有时干扰是建设性的，有时
中立，有时是破坏性的。事实上，干扰的性质在信号的整个频带上随机变化
从一个天线位置到另一个天线位置的信号和信号（见图2）。
图2.在信号的整个频带上，由相消干扰和相构干扰引起的信号质量变化
穿过天线
MIMO无线电同时发送多个无线电信号并利用多径。信号可能是
仔细修改相同的信息，以提高可靠性，或完全不同的信息，以
提高吞吐量。最简单的情况是，每个信号都是从自己的天线通过自己的射频链发送的(射频链
接收一个低频信号并将其向上移动到右射频无线信道，以便从天线中传输出去，
反之亦然）。因为每个天线之间都有一定的空间，所以每个信号遵循的频率略有不同
接收天线的路径。接收器也有多个天线，每个天线都有自己的射频链
相对独立的多路径。每个接收天线分别接收到达的信号（参见图3）。
然后，将每个天线的接收信号与来自其他接收天线的信号组合。有很多
复杂的数学，MIMO提供了三个非常有价值的功能，如图4所示：
● 使用多个发射天线来提高接收端信号信噪比的能力
● 使用多个接收天线来提高接收端信号信噪比的能力，称为MIMO
均衡
● 在同一频谱上同时发送两个或更多信号的能力。每一个都被传送
信号称为空间流，以这种方式发送多个空间流称为空间流
分复用。802.11n标准允许最多4个空间流。超越当代两个
空间流、性能增强在本质上是增量的。
图3.空间分复用

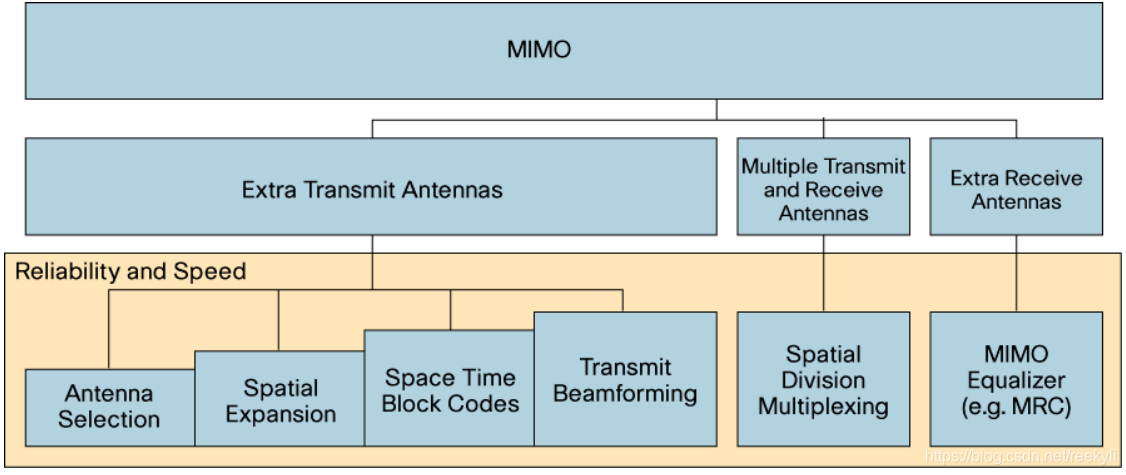

图4.通过MIMO实现的可靠性和速度改进
MIMO链路描述一个设备（例如，接入点）如何传输到第二设备（例如，接入点）
客户）。重要的参数是接入点中发射天线的数量（带有射频链）和
客户端中接收天线的数量（带射频链）。例如，2x1是“two by one”，表示两次访问
点发射天线和一个客户端接收天线。
令人困惑的是，MIMO设备也用类似的语言来描述：系统中发射和接收天线的数量
例如，2x3接入点意味着该接入点具有两个发射天线和三个接收天线
天线。但在本白皮书中，我们关注的是MIMO链路，而不是MIMO设备。
802.11n根据发射天线的数量和信道定义了许多不同的通信选项
MIMO链路中接收天线的数量。一些天线用于空分复用。如果有呢
比空分复用需要更多的发射或接收天线，它们被用来提高系统的信噪比
链接。此外，MIMO链路是互易的，从某种意义上说，从设备A向设备B单向发送的信号是互易的
受射频环境影响的方式与从设备B发送到设备a的信号相同。这意味着
例如，2x3链接与3x2链接非常相似。然而，充分利用MIMO链路取决于是否有权
一个或两个端的MIMO技术。
因此MIMO的第一个显著好处是提高信噪比。利用合适的MIMO技术，增益
在信噪比中，从1x1到1x2、2x1到2x2、2x3或3x2的每个步骤的信噪比都很大，但3x3和
超越是自然的增量。
利用发射天线提高信噪比
具有（和使用）比空间流更多的发射天线可以帮助通过以下方式提高MIMO链路的信噪比
以下技术之一（从最有用到最不有用）：发射波束形成、空时块
编码（STBC）、空间扩展（SE，也称为循环延迟分集）和天线选择。
要了解这些技术之间的区别，请考虑以下类似项。如果天线选择类似
在高速公路上改变车道，寻找一段时间更好的车道，那么空间扩张就像随机移动汽车到
随机车道，使拥挤不会变得非常拥挤。STBC就像一次开两条车道，但却能
在一条车道上，将自由空间与另一车道上的自由空间结合起来，而发射波束形成就像移动所有
其他汽车离开你的车道，只要有空间。
因此，尽管技术的不断发展，但主要事实是发射波束形成是最强大的
提高链路信噪比的机制。
传输波束形成
当有多个发射天线时，发射波束形成是协调发送信号的方法
从每个天线，使接收器的信号得到显著改善。这项技术最初是构思的
对于接收器只有一个天线且无障碍物或无线电反射的情况
表面（例如，在开放式存储场中）。然而，研究表明，采用MIMO-OFDM技术实现传输波束形成是一个可处理的问题，解决方案与此类似
在丰富的室内多径环境中具有价值。2x1发射波束形成可将信噪比提高3～6dB
取决于数据速率。
要理解发射波束形成，请将无线电信号视为波形，其波长特定于
信号的频率。当两个无线电信号从不同的天线发送时，这些信号被添加
在接收器天线处（见图5）。根据每个无线电信号传播的距离，它们是
很可能会彼此相隔到达接收器。接收器相位的差异影响
接收信号的总信号强度。通过仔细调整发射机上无线电信号的相位，
接收信号在接收机处最大化，提高信噪比。这就是发射波束形成的作用
信号中的每个子载波：它有效地将发射天线聚焦在单个接收器上，如
图6。

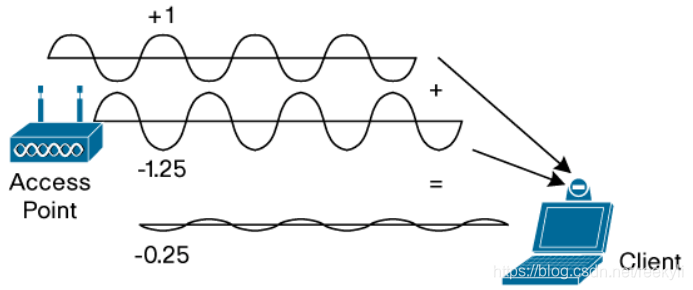

图5.破坏性干扰
图6.发射波束形成（合成建设性干扰）
乍一看，在没有信息的情况下，发射波束形成不是很容易在发射机上实现的
从接收器接收信号。以多种可选方式获得这种反馈的协议是
由802.11n修正案标准化。这些协议要求接入点和客户端都支持
选项的公共子集。然而，由于这些支离破碎的选择和实施它们的复杂性，
第一代主流802.11n接入点和客户端芯片组没有实现802.11n传输
波束形成。因此，802.11n发射波束形成尚未认证。802.11n传输波束形成将
最终会到来，但要等到下一代芯片组在市场上站稳脚跟。与此同时，思科已经
在不需要客户支持的情况下提供传输波束形成的好处，显示出领导能力2
.
同时，不存在适用于802.11a、b或g设备的协议。然而，这些设备缺乏多个接收天线，
最需要发射波束形成！思科®
ClientLink传输波束形成在这里很有帮助，因为它不依赖于
在802.11n上进行反馈，取而代之的是，它从直接从每个服务器接收的数据包中收集所需的一切
客户机客户机甚至不需要知道正在进行发射波束形成，它只是接收具有更多信息的数据包
可靠性或者更高的速率，或者两者兼有。
发射波束形成对于提高向单个Wi-Fi接收器发射时的数据速率最有价值。这个
是因为在发送广播或多播时不可能优化传输信号的相位
变速箱。因此，发射波束形成不会增加接入点的覆盖区域，因为
这在很大程度上取决于从接入点接收广播信标的能力。
空时分组编码
而发射波束形成通过协调每个天线发送的信号来提高信道的质量，
空时分组编码（STBC）充分利用了未经改进的信道。
STBC有2x1、3x2、4x2和4x3种口味，不过只有2x1 STBC获得了Wi-Fi联盟的认证。2x1机顶盒
将数据分为块（大小取决于一个OFDM符号中适合的数据位的数量）。下一个2x1 STBC
将块复制为两个流，每个天线一个，其中第二个流是第一个流的重新排序。考虑
只是第一个块，它被传输两次：首先在一个发射天线上，然后在另一个天线上。
这意味着，如果从任一发射天线到接收天线的信噪比良好，则可以恢复数据
可靠地；它需要破坏性的多径对两个天线的故障发生。
这种仅用于奇数块的技巧被称为快速时间分集，它本身就提高了可靠性
但数据传输率却降低了50%。2x1 STBC增加了传输偶数数据的能力
如图7所示，所有的数据块通过不同的天线发送两次，所以最大的分集
在不降低峰值数据速率的情况下，从未经改进的信道中获取数据。信号被巧妙地修改了
为了帮助这一过程，因此必须在接收端提供STBC支持，以理解接收到的信息，
重叠信号。然而，对于较短的数据包来说，平均数据速率的轻微损失是显而易见的，因为
传输的数据必须均匀地填充到两个OFDM符号的倍数（而不是仅仅一个）。STBC改善
信噪比由1到4分贝以上的空间扩展，根据数据速率。

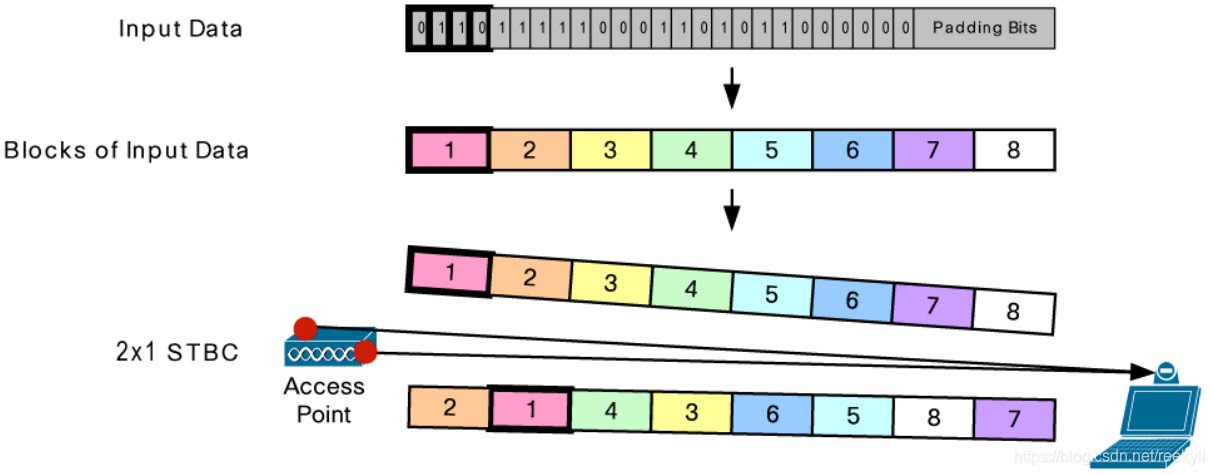

图7 2x1 STBC
在没有发射波束形成的情况下，2x1stbc在受到支持时非常适合作为手机的接入点
传输，因为大多数手机没有空间容纳第二个802.11n射频链或天线。然而，这
缺少第二根天线也会妨碍手机在向相关接入点传输数据时使用STBC
点。
stbc可以很好地用于单播和多播/广播数据包，因为没有针对单个用户的定制
接收器。然而，STBC是一种需要硅支持的物理层技术，在802.11n中是可选的。它需要
只有一个旧客户端或一个不支持STBC和STBC的802.11n客户端不能用于
多播/广播数据传输。此外，在802.11n草案2.0认证期间禁用了STBC
测试。由于STBC只是已批准认证的可选组成部分，因此无法在
大多数802.11n客户端。因此，STBC对多播/广播的好处对于当前的网络来说并不重要
客户组合。
空间扩展
空间扩展（SE），也称为循环延迟分集，是映射少量数据的基本方法
空间流到更多的发射天线。SE是为了避免无意中发送太多
随机方向上的能量，如果信号只是在天线上复制，就会发生这种情况。结果是
SE还提供了一些适度的多样性优势。
在没有长的多径回波，只有一些短的回波的特定环境中，SE具有最大的优势。它
结果表明，这些信道是特别可变的：子载波往往会受到多径的影响
因此，如果一个子载波很弱，那么大多数子载波都很弱，结果是信噪比很差。SE工作人员
从不同的天线发送额外的信号副本，如回声，从而合成人工多路径是非常必要的
在发射器上合成。SE在单个子载波中引入了更大的可变性，因此总体可变性
平均值。不管物理信道如何，接收器都倾向于看到“平均”信道。然而，空间
扩张是盲目的，独立于实际的渠道，所以最终它的收益是相当微薄的。
我们已经看到供应商提供了不幸的标签“3x3”设备，结果是2x3设备加上循环延迟
分集以合成第三发射信号。尽管第三个发射信号有自己的射频链和天线，
第三个射频链的输入不是额外的信息，因此没有速度增加。
尽管Cisco Aironet®
Cisco建议，802.11n接入点当然提供空间扩展
在可能的情况下进行发射波束形成，因为发射波束形成为用户提供了最大的好处
困难的传播环境或最需要距离可靠性的地方。
天线选择
天线选择最常用于802.11a/b/g接入点。它们通常有一个射频链，因此它们缺少
用于传输波束形成、STBC、甚至SE。使用包错误率或接收信号的措施
强度，天线选择决定哪根天线最适合用来传输到客户端。与
发射波束形成或STBC，天线选择是一个钝的工具，因为它不能优化信号在一个平面上
每个子载波的基础上，最佳天线的选择可能需要传输许多数据包。
MIMO均衡器
MIMO均衡器是对发射波束形成的补充。而发射波束形成使
为了充分利用发射机的发射天线，MIMO均衡器使接收机能够组合信号
从它的接收天线，如图8所示。对于单个空间流的情况，MIMO均衡器更好
称为最大比合并器（MRC）。
它又回到了环境的镜像（多路径）性质：如果空间流是从单个传输发送的
从天线到接收天线，流遵循一组路径，这些路径可能以建设性或破坏性的方式进行干扰
接收天线。如果存在第二接收天线，则空间流遵循稍微不同的路径集
因为两个接收天线之间有一些空间。有时一条路会导致毁灭性的结果
一个接收天线上的干扰，但两组路径同时导致破坏性干扰的可能性很小
两个天线的干扰。这种称为空间多样性的行为提供了改进（在
MIMO均衡器）对SNR的影响与发射波束形成一样显著（参见图2中的“全部”曲线）。
MIMO均衡是提高无线通信可靠性和可预测性的有效途径。802.11n网络
包括Cisco在内的企业供应商通常提供三个接收天线和RF链，它们提供了重要的
上行链路一个和两个空间流信号的好处，如笔记本电脑备份、语音服务和视频监控。

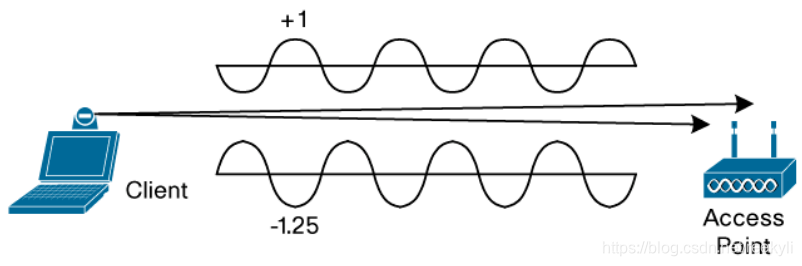

图8.接收多个信号的MIMO接收器
空分复用
将多个天线用于空分复用提供了MIMO的第二个显著优点：
也就是说，能够使用每个空间流来承载自己的信息，从而提供显著增加的数据
费率。
802.11a/b/g只允许一次传输一个空间流，这使得它像是在一个单独的空间流上行驶
小巷路。利用空分复用技术，将单车道公路改造成多车道公路。
对两个流使用空分复用需要至少两个发射天线和至少两个接收天线
连接中的天线。更一般地，S个空间流总是在发射机处需要至少S个发射天线
在接收器处接收天线。例如，如果发射器或接收器只有一个天线，则峰值
40MHz信道中802.11n物理层速率可能为150Mbps。但是如果它们都有两个天线
所需的空分复用功能，802.11n的峰值速率为300 Mbps。
当可用的空间流越多时，实现最大数据速率就越困难。更高的
信噪比是必需的，因此设备需要更近距离，传输对碰撞更敏感
来自非Wi-Fi干扰源和邻近设备的传输。直接执行最高费率
需要大于35分贝的信噪比和小于20英尺的标称范围。因此，对于企业使用，有必要
支持空分复用，通过大量的辅助改进来提高信噪比。这些额外的
改进包括具有比用于发射波束形成和/或MIMO的空间流更多的天线
均衡化；改进的纠错；不等调制（稍后描述）；最佳接收机数学；和
非Wi-Fi干扰缓解。
802.11草案2.0认证仅测试了两个空间流设备。随着认可证书的出现
在802.11n中，还可以选择测试三个空间流。然而，三个空间流提供了有限的增量
除非满足严格的信噪比要求，并且当前的客户组合是
主要由802.11a/g和一个和两个空间流802.11n设备控制，因此需要三个空间流
目前毫无根据。
MIMO示例
作为总结这些思想的一个例子，一个带有两个发射天线的接入点用两个天线向一个客户端发射信号
接收天线有几种选择。如果接入点和客户机靠得很近，因此信噪比已经很低
很好，接入点可以向客户端发送两个空间流以获得最高吞吐量。这类似于观看
在一个阳光明媚的日子里徒步旅行，看到全彩的景色获得最大的欣赏。或者，
如果接入点和客户端距离较远，信噪比较差，需要提高，则接入点应发送
只有一个空间流。为了在单个空间流上可靠地使用更高的数据速率，接入点
可以使用其其他备用天线进行发射波束形成和/或客户端可以使用其附加天线进行发射波束形成
为其MIMO均衡器提供另一个输入，从而提高链路的SNR。这就像沿着一条远足的小径
在昏暗的光线下，通过黑白色观察场景可以辨别出大部分细节。
总结MIMO的好处：
● 即使发射侧无线电是802.11a/b/g，也可以实现额外接收天线的好处。
● 即使接收端不支持MIMO或波束形成，也可以实现Cisco ClientLink的优点。
然而，基于标准的波束形成需要在公共信道的发射端和接收端都提供支持
波束形成模式
● 空分多路复用的好处要求双方都有MIMO
802.11n无线电增强功能
除了MIMO技术之外，802.11n还对无线电进行了一些额外的更改，以提高有效带宽
WLAN的吞吐量。其中最重要的变化是增加了信道宽度，提高了调制速率，
减少了开销。本节将介绍每一项更改及其对WLAN的影响
吞吐量。
20和40 MHz信道
最初的802.11直接序列无线电和基本标准的802.11b扩展使用的无线电带宽
是22兆赫宽，无线电频道间距略高，在25兆赫。802.11a和802.11g都使用无线电
带宽为20 MHz。因为802.11g是对802.11b的扩展，所以802.11g的信道空间与802.11b相同
802.11b，每25兆赫。无线信道每带宽的数据速率是衡量通信质量的一个重要指标
无线电的效率。这就是所谓的频谱效率，是以比特每秒每赫兹来衡量的。这个
802.11b的频谱效率是每赫兹每秒半比特（例如，22mhz中的11mbps）。802.11a和
802.11g具有更高的频谱效率：在54mbps的速率下，每赫兹每秒高达2.7比特。
使用与802.11a和802.11g完全相同的技术，可以使用一些专有的WLAN系统
提供高达108 Mbps。这些专有系统使用一种简单的技术将802.11a和802.11b的数据速率提高一倍
802.11g。他们同时使用两个频道。这叫做通道键合。通过沟道键合
频谱效率与802.11a和802.11g相同，但信道带宽（现在为40 MHz）是802.11a和802.11g的两倍。
这提供了一种将数据速率加倍的简单方法。
802.11n同时使用20 MHz和40 MHz信道。与专利产品一样，802.11n中的40 MHz信道
两个相邻的20兆赫通道，连接在一起。使用40 MHz绑定信道时，802.11n需要
每个20 MHz信道都有少量保留在顶部和底部的信道这一事实的优点
底部，以减少这些相邻通道中的干扰。当使用40兆赫的频道，顶部的较低
通道和上部通道的底部不必保留，以避免干扰。这些小部分
频道现在可以用来传送信息。通过以这种方式更有效地使用两个20 MHz信道，
当从20 MHz移动到40 MHz信道时，802.11n实现的数据速率略高于原来的两倍（请参阅
图9），并相应地提高了频谱效率。

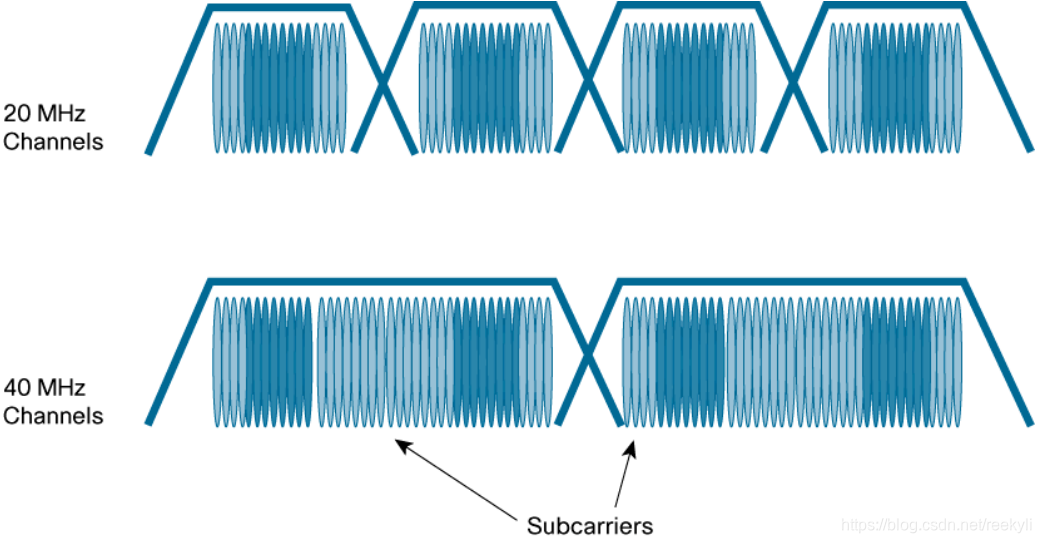

图9.20 MHz和40 MHz信道
更高的调制率
随着802.11从其1 Mbps和2 Mbps的起源发展而来，尽管802.11b（11 Mbps）和802.11a/g（54 Mbps），但是
调制方法的复杂程度和频谱效率都呈指数级提高。802.11a和802.11g
采用了一种称为正交频分复用（OFDM）的方法。正交频分复用（OFDM）将无线信道分为
大量较小的信道，每个信道都有自己的子载波信号，如图9所示
子载波信号能够独立于所有其他子载波信号来传送信息。大致相同
把一组独立的收音机捆在一起。

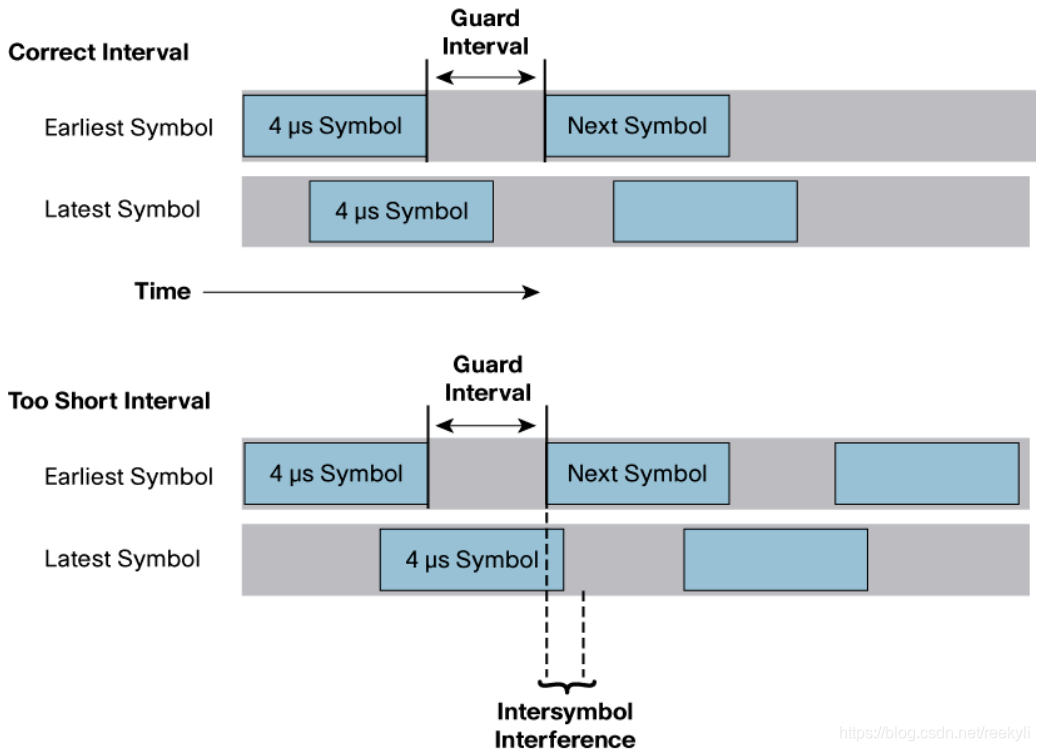

对于802.11a和802.11g，一个符号持续4微秒，包括800纳秒的保护间隔。对于
最高数据速率，54 Mbps，每个符号携带216个数据位。这些数据位分布在48个子载波上。在
此外，每个符号中以54 Mbps的速率发送72个纠错位，符号中总共288位（即
是一个速率为3/4的编码器）。为了在每个子载波上打包这许多比特，使用64正交调制子载波
振幅调制（QAM）。这意味着每个子载波都能携带6位（数据和错误的组合
校正位）每符号。
802.11n继续调制演化。802.11n使用OFDM和默认符号周期4微秒，
类似于802.11a和802.11g。然而，802.11n增加了每个20 MHz信道中的子载波数
48至52.802.11n为发射机提供八个数据速率的选择，包括使用64 QAM的数据速率和
新速率5/6编码器。这些变化一起略微增加数据速率至最大65Mbps，对于a
单发射收音机。通过空间分复用，802.11n还增加了允许的发射机数量
四个。总共，802.11n提供最多32个数据速率，用于20 MHz信道。对于两个变送器，最大值
数据速率为130 Mbps。三个发射机提供195 Mbps的最大数据速率。最多四个变送器
可交付260 Mbps。现在，光谱效率提高了五倍，每秒达到13位
赫兹。
当使用40 MHz信道时，802.11n将可用子载波的数量增加到108
一至四个发射机的最大数据速率分别为135 Mbps、270 Mbps、405 Mbps和540 Mbps。
同样，为每个发射机提供了8个数据速率，总共32个，用于40 MHz信道。光谱
效率达到13.5位/秒/赫兹，额外的副载波。
到目前为止描述的速率在所有子载波上使用相同的调制（称为等调制）：例如，
所有子载波都使用正交相移键控（QPSK）或64 QAM。这与802.11a和802.11g相同。
802.11n增加了使用不同调制方法调制不同空间流的能力：即，一些
空间流使用QPSK，其他一些空间流使用16 QAM，而其他空间流使用64 QAM。这个
显著增加可用数据速率的数量。事实上，还有几十个可能的数据
速率，使用这种不相等的调制方法。然而，许多实际实现不太可能
能够利用此方法，因为它需要从接收器到
发射机识别必须使用每个不同调制方法的单个空间流。
可以看出，40MHz标志着在5-GHz模式下提高吞吐量的最重要方法之一
因此，建议客户在将双频客户机移动到
5-GHz，可通过手动配置或创新技术，如带式转向。
降低的头顶：防护间隔
作为每个OFDM符号的一部分的保护间隔是用于最小化符号间的时间段
干扰。这种干扰是在新符号开始时在多径环境中引起的
在完成最后一个符号结束之前到达接收器。这两个符号通过两条不同的路径到达。
“晚期”符号在新符号到达时尚未完全接收，因为它的移动时间更长
路径比新符号的路径（见图10）。当这种情况发生时，它所造成的干扰会降低有效性
无线电链路的信噪比。警戒间隔是符号之间的一个安静时期，用于提供迟到的到来
长路径上的符号。为多径环境的严重性选择了保护间隔的长度。
802.11a和802.11g使用800纳秒作为防护间隔，允许路径差异为800英尺。
图10.保护间隔
802.11n的默认模式也是使用800纳秒作为保护间隔。但是，如果多路径
对于发射机和接收机之间800英尺的路径差，环境并没有要求的那么严格
接收机802.11n还提供了400纳秒的缩短保护间隔。这将符号时间从4减少到4
微秒到3.6微秒。这种减少的符号时间在增加数据速率方面具有相应的效果。
对于20mhz信道，一到四个发射机的最大数据速率为72144，
216Mbps和288Mbps用于20MHz信道，150300450和600Mbps用于40MHz信道。
MAC增强功能
在802.11中，只有通过提高无线电的数据速率才能获得如此多的改进。有一个
在MAC层协议中，特别是在帧间空间和
发送的每个帧的确认。在最高数据速率下，仅此开销就可能比
整个数据帧。此外，对空气的争夺和碰撞也降低了系统的最大有效吞吐量
802.11. 802.11n通过在MAC层进行更改来改善低效率，从而解决了这些问题
由这个固定开销和争用损失强加的。
帧聚合

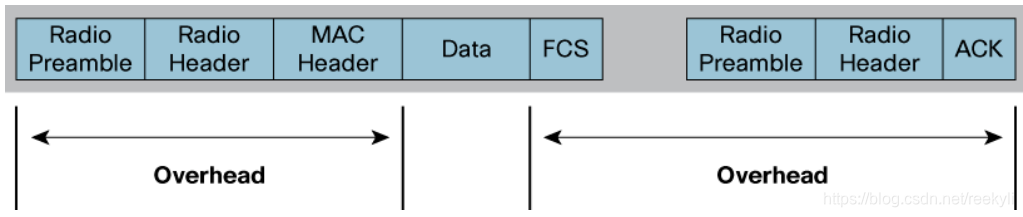

由802.11设备发送的每个帧具有与无线电前导码和MAC帧相关联的固定开销
限制有效吞吐量的字段，即使实际数据速率是无限的（参见图11）。
图11.头顶
为了减少这种开销，802.11n引入了帧聚合。帧聚合本质上是将两个或多个
多个帧合并成一个传输。
802.11n引入了两种帧聚合方法：MAC服务数据单元（MSDU）聚合和MAC
协议数据单元（MPDU）聚合。这两种聚合方法都将开销减少到只有一个无线电
每个帧传输的前导码（参见图12）。这对于传输大量信息的客户尤其有利
较小的数据包，如语音帧、TCP ack等。
图12.聚合
因为现在在一次传输中发送多个帧，所以潜在冲突的数量和丢失的时间
退避明显减少。最大帧大小在802.11n中也增加了，以适应这些大的，
聚合帧。最大帧大小从4 KB增加到64 KB。
帧聚合的一个限制是，聚合到传输中的所有帧都必须发送到服务器
同一目的地；也就是说，聚合帧中的所有帧必须寻址到相同的移动客户端或服务器
接入点。
另一个限制是，要聚合的所有帧必须准备好从客户端或接入点传输
同时，潜在地延迟一些帧来等待额外的帧，以便尝试发送单个帧
聚合框架。
聚合的第三个限制是，可以成功发送的最大帧大小受某个因素的影响
称为通道相干时间。信道相干性时间取决于发射机、接收机和接收机的速度
环境中的其他项目正在移动。物体移动得越快，最大帧大小就越小
当数据速率降低时，即传输时间必须小于信道相干时间。
这两种聚合方法略有不同，导致获得的效率不同。这些
下面描述两种方法。
MAC服务数据单元聚合
MSDU聚合是两种聚合方法中效率最高的一种。它依赖于接入点
从以太网接口接收帧，将其转换为802.11帧，然后传输到移动客户端。
类似地，大多数移动客户端协议栈创建以太网帧，802.11驱动程序必须将其转换为
802.11传输前的帧。在这两种情况下，帧的“本机”格式都是以太网，然后是以太网
翻译成802.11格式传输。
理论上，MSDU聚合允许将多个目的地的帧收集到单个聚合帧中
用于传输。然而，实际上，msduaggregation为一个公共目的地（wrapps）收集以太网帧
该集合在单个802.11帧中，然后传输该802.11包装的以太网帧集合（请参阅
图13）。此方法比MPDU聚合更有效，直到允许的最大MSDU聚合大小
3839或7935字节（根据客户机的能力），因为以太网报头比802.11短得多
标题。
图13.MSDU聚合
对于移动设备，聚合帧被发送到接入点，其中组成以太网帧是
转发到他们的最终目的地。对于接入点，聚合帧中的所有组成帧
必须将目标发送到单个移动客户端，因为每个移动客户端中只有一个目的地。
使用MSDU聚合，使用的安全关联对整个聚合帧进行加密
外部802.11帧包装器的目的地。MSDU聚合的一个限制是所有组成帧
必须具有相同的QoS级别。例如，不允许将语音帧与最佳努力帧混合。
MAC协议数据单元聚合
MPDU聚合与MSDU聚合略有不同。MPDU不是收集以太网帧
聚合将每个以太网帧转换为802.11格式，然后为公共帧收集802.11帧
目的地。由于收集的帧已经被收集，因此该集合不需要包装其他802.11帧
从802.11 MAC标头开始（见图14）。
图14.MPDU聚合
MPDU聚合确实要求构成聚合帧的所有802.11帧都具有相同的帧
目的地地址。但是，这会导致与MSDU聚合相同的行为，因为所有的目的地都是
移动客户端发送的帧是该客户端的接入点，其中802.11帧转换为以太网，以及
转发至最终目的地。类似地，接入点发送的任何帧的目的地是单个帧
移动客户端。
使用MPDU聚合，可以使用安全关联独立地加密每个组成帧
针对每个802.11目标地址。这与加密的效果没有任何区别
在MSDU聚合中，由于移动客户端发送的所有帧都使用安全关联对
访问点和访问点发送的所有帧都使用单个的安全关联进行加密
移动客户端，是帧的预期收件人。
与MSDU聚合类似，MPDU聚合要求所有组成帧都具有相同的QoS
水平。
MPDU聚合方法的效率较MSDU聚合法低，且具有很好的应用前景
中等规模的聚合，因为每个组成部分的单独802.11帧头的额外开销
框架。当使用加密时，效率进一步降低。加密会给每个
MPDU聚合中的组成帧，其中MSDU聚合对单个加密产生开销
外部802.11包装。另一方面，MPDU聚合可以创建高达65535字节的帧（根据
因此，当大量数据可用于聚合时，它是首选方案。
MAC聚合要求传输端和接收端都支持802.11n。然而，好处是
意义重大。
块确认
为了使802.11 MAC协议可靠地运行，发送单个地址的每个帧——即，不是
多播或广播帧将立即被收件人确认。MSDU聚合要求不
更改此操作。聚合帧被确认，就像任何802.11帧都被确认一样。这是
MPDU聚合的情况不是这样。对于MPDU聚合，每个单独的、组成的802.11帧必须
承认。802.11n引入的这种需求处理机制称为块
确认。
块确认编译MPDU生成的单个组成帧的所有确认
聚合为收件人返回给发件人的单个帧。这使得一个紧凑快速的机制
仅对那些不被承认的组成帧进行选择性的重新传输。环境中
由于错误率高，这种选择性重传机制提高了a的有效吞吐量
WLAN使用MPDU聚合，而不是使用MSDU聚合的WLAN，因为当重新传输时，重传的次数要少得多
与MSDU聚合帧相比，错误影响MPDU聚合帧的某些组成帧
框架。
聚合认证
802.11n认证验证所有设备都能够使用MPDU和MSDU接收帧
聚合，但不测试设备是否能够使用MSDU聚合传输帧。这不需要
关注Cisco Aironet 802.11n接入点的客户，因为这些接入点可以同时
使用MSDU和MPDU聚合发送和接收帧。Cisco Aironet接入点选择MSDU
短数据包流的聚合，同时也支持MSDU和MPDU之间的动态选择
对于具有较长数据包的流进行聚合，以提供最大的可靠性，以及低延迟和效率。
认证已批准的802.11n包括传输MDPU聚合的测试设备。也就是说，尽管它有优势
效率，MSDU聚合不是所有供应商访问点所需的特性。
低开销：减少帧间空间
当帧不可能聚合时，802.11n提供了一种机制，以减少与之相关的开销
如果使用PSMP，将帧流传输到同一目的地或不同目的地。这种机制
减少发送帧序列之间的帧间空间。802.11e服务质量扩展
增加了单个发射机在单个定时发送机会期间发送帧突发的能力。
在发送机会期间，发送方不需要在传输之间执行任意退避，
通过最小允许帧间空间（短帧间空间）分离帧。
802.11n改进了该机制，通过指定更小的帧，减少了帧之间的开销
帧间空间，称为帧间空间（RIFS）。裂谷在死后的时间进一步减少
帧，增加发送帧占用的发送机会中的时间量。
使用RIF的两个不幸方面是第一，聚合在传输到
同一目的地；第二，RIF仅限于绿色油田部署中使用，即，仅在
在该区域中没有旧802.11a、b或g设备的部署。
节电
MIMO无线电中的射频链耗电。操作多个射频链需要更多的功率。地址
这种情况下，802.11n扩展了802.11mac的电源管理能力。有两个扩展
超出原有标准中建立的现有机制，并在中添加了自动节能交付
802.11e。802.11n提供的两种新机制是空间复用节能模式和节能
多轮询模式。
空间多路复用节能
空间多路复用（SM）省电模式允许802.11n客户端关闭其射频链中的所有电源，但其中一个都可以。
该节能模式有静态运行和动态运行两个子模式。
静态SM省电模式使客户端关闭，但只有一个射频链，基本上等同于
802.11a或802.11g客户端。客户机的接入点被通知，客户端现在正在静态单射频中运行
链模式，要求访问点仅向该客户端发送单个空间流，直到客户端通知
接入点，其附加射频链再次启用并运行。访问点的此通知是
使用802.11n定义的新管理框架完成，告知接入点客户端处于静态SM中
省电模式。
动态SM节能模式还关闭了客户端的RF链中的所有功能。但在这种运作模式下，
当客户端接收到一个地址到它的帧时，它可以快速启用其附加的射频链。客户端可以
在帧接收后立即禁用其附加射频链，立即返回低功耗状态
完成。在这种操作模式下，接入点通常向客户端发送发送（RTS）帧的请求，发送到
在向客户发送数据或管理框架之前，唤醒其RF链。在接收RTS帧时，客户端
启用其射频链并使用清晰发送（CTS）帧作出响应。所有的射频链现在都准备好接收了
接入点中所有RF链发送的多个空间流。要使用此省电模式，802.11n
客户端向其访问点发送新的管理框架，通知接入点处于动态SM电源
保存模式。
省电多轮询
省电多轮询（PSMP）模式是一种轮询机制，有点像HCF控制的通道访问
（HCCA），其中HCF表示混合协调函数。此机制在802.11e中定义。使用HCCA，A
接入点使用其本地高优先级访问通道，以便为扩展的通道预留通道
持续时间，称为无争用周期（CFP）。在CFP期间，访问点轮询单个关联客户端。
这种调度机制减少了客户端之间以及客户端与访问点之间的争用。
减少争用还减少了客户端在回退中的时间，并减少了帧的次数
必须在成功交付之前传输。但是，由于客户可以在任何时候进行轮询，因此他们必须
在CFP期间保持清醒和消耗电力。
使用PSMP，接入点首先发送分配给下行链路的时间计划（接入点到客户端）
以及上行链路（客户端到接入点）广播、多播和单播传输。客户可以立即确定
当他们需要清醒，因此可以在剩余的时间内打瞌睡。这样，PSMP提供
轮询机制的争用减少，同时也为客户机提供了节能的机会。此外，
PSMP期间允许使用RIF，以提高效率。
然而，PSMP的效果不如802.11e中的非计划自动节能交付（U-APSD）有效
由于PSMP由接入点驱动，因此节省电源-PSMP要求客户端保持清醒状态以接收
PSMP计划。
向后兼容性
与现有802.11a、b和g设备的兼容性是802.11n中解决的一个关键问题。与802.11g一样
提供了一种用于802.11b设备的操作的保护模式，802.11n具有许多机制可提供
与802.11 a、b和g设备的向后兼容性，允许这些设备理解信息
允许802.11n设备在同一区域内运行所必需的。
在相当长的时间内，802.11n需要在现有802.11a、b和g设备存在下运行。此混合模式操作将继续，直到某个区域中的所有设备都已升级或替换为802.11n设备。
802.11n的混合模式保护机制与802.11g的保护机制非常相似。
与802.11g一样，802.11n发送一个头，该头无法由构建到早期标准的设备解码。避免
在存在大量干扰和碰撞的情况下，802.11n在混合模式下工作，陷入混沌
传输一种混合模式分组格式，称为HT混合格式，该格式从无线电前导码和报头字段开始，该字段可以
使用802.11a和802.11g无线电解码（见图15）。这为旧收音机提供了足够的信息
允许它们指示空气中还有另一个变速器，以及该变速器将持续多久。跟随
在传统的前导码和报头字段中，802.11n设备使用802.11n速率发送剩余信息，并且
它的多个空间流，包括802.11n前导码和报头字段。
图15.HT混合帧格式
除了遗留的前导码和报头字段之外，还需要使用额外的保护机制
由802.11g提供，以允许传统设备中的MAC正确确定何时允许传输和
在传输前必须退避时。802.11g提供并被802.11n使用的机制
当802.11g或802.11a设备存在时，CTS到self机制。CTS自允许802.11n
发送短CTS帧的装置，该帧寻址到自身，包括所需的定时信息
与相邻的传统mac通信，以保护随后的802.11n传输。CTS公司
帧必须使用传统设备能够接收和解码的传统数据速率之一来传输。
这个额外的遗留前导码和报头字段的成本，以及CTS到self的成本，在每一个节点上都是更高的开销
802.11n传输。这降低了所有802.11n改进带来的好处，从而大大降低了成本
混合环境中802.11n设备的有效吞吐量。与802.11g类似，传统设备不需要
与802.11n设备关联到同一接入点，需要使用保护机制。如果有的话
在任何附近的接入点上的同一通道上的遗留设备，它们将导致保护机制失效
同时调用。

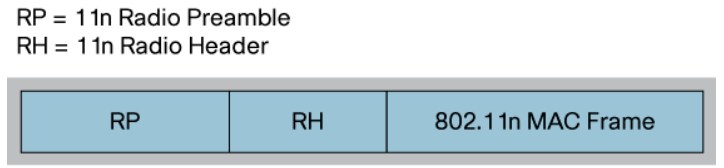

一旦不需要保护机制，还有一种不向后兼容的数据包格式，称为HTgreenfield，由802.11n定义，如图16所示。HTgreenfield省去了传统的前导码和
标题字段。它减少了12微秒的数据包开销，因此相对于HT-mixed可以提高效率
无法进一步聚合的中短有效载荷格式。另一方面，HT绿地
格式仍然比802.11a/g数据包格式长4微秒。因此，HT-greenfield格式是狭义的
有益于使用多个空间流发送的（可能聚合的）中等长度数据包。
图16 HT绿地帧格式
可以预期，保护机制将在2.4-GHz频段（802.11b和802.11g）中使用，直到接近
所有遗留设备都消失了。这是因为该频段的可用频道太少，无法有效地
将纯802.11n wlan覆盖在与传统2.4-GHz wlan相同的区域中。考虑到更多的频道
在许多国家提供5-GHz频段，有可能两个完全独立的无线局域网可以运行
在同一地区，802.11a在一组信道上运行，802.11n在不同的信道上运行，
一组不相交的通道。这将导致802.11n以纯高通量（greenfield）模式运行，
实现此新标准提供的最高有效吞吐量。
无线入侵检测系统
攻击者在缺少802.11n接入点的站点中处于优势。这是因为无线入侵
自802.11n以来，检测系统（wIDS）发现盗贼和对传输进行分类的能力有所下降
802.11a/b/g接入点不理解传输。尽管流氓802.11n接入点
以传统速率传输信标（以便由传统客户端发现），此行为可以通过
不排除某些攻击的配置。因此，有安全顾虑的客户
建议升级到最新的802.11n接入点。
向后兼容性：在2.4 GHz中使用40 MHz
在世界大多数地区，2.4-GHz频段最多为802.11b/g提供三个或四个非重叠信道。
在该频段使用40 MHz会带来多个问题：
● 传统设备通常部署在通道1、6和11上，也就是说，部署在通道25上
然而，混合模式前导码为相隔20 MHz的绑定信道提供保护。
● 有一小部分设备占用中间通道（如通道2、3或4），用于
其中混合模式前导码没有帮助；CTS也不会使用更高的数据速率自行发送。即使CTSto以1或2Mbps的速率自行发送，也只能起到部分作用。
● 有一种看法认为，802.11n在2.4ghz使用40mhz信道可能会限制可用带宽
其他系统在2.4 GHz（如蓝牙）下可用的频谱，尽管实验证据是
不太清晰。
基于这些原因，802.11n对在2.4ghz下使用40mhz设置了一个高标准：必须没有传统的接入点
在802.11n接入点可以使用40mhz之前的重叠信道上（主信道除外）。甚至
在使用40 MHz时，接入点及其客户端必须定期扫描重叠的旧接入点。它是
甚至可能是附近的802.11b/g/n设备命令802.11n接入点停止使用40mhz。最后，一个
可以检测非802.11通信设备（如蓝牙或Zigbee）的802.11n接入点
除非接入点还实现共存机制，否则无法使用40 MHz。
我们看到802.11n允许在2.4ghz的频率下运行40mhz，但采用了谨慎的“好邻居”方式。这些
要求确实使40兆赫在实践中使用非常困难。这是因为它应该是，因为40兆赫是最好的
用于不常见重叠接入点和遗留接入点的孤立位置。在
此外，还有两个问题：
● 2.4 GHz频段只支持一个40 MHz信道加上20-（或25）MHz信道，因此它是
寻找一个40 MHz的合理信道计划是一个重大挑战。
● 与以1或2 Mbps发送的CTS到自分组相关的开销很大，因此有一个40 MHz
信道比两个20 MHz信道的频带使用效率要低。结果是
开销，开销是不可忽略的
由于允许使用40 MHz的可能性有限，并且40 MHz对可用的有害影响
企业网络容量，Cisco Aironet 802.11n接入点在2.4时未经40 MHz操作认证
GHz。相反，40 MHz的位置是5 GHz。
主板芯片组
接入点提供通过硬件和软件组合实现的功能。思科是唯一的供应商
这将驱动其特定需求为其解决的接入点创建自定义的企业级芯片组
重大客户问题。其他供应商使用现成的、消费级的芯片组，通常是穷人
实现了许多特性。此外，Cisco Aironet接入点的软件被自定义写入
优化企业需求，而其他供应商则将企业需求改造为消费者优化
代码库。因此，不能仅仅通过功能清单来判断性能，而是通过真正部署
企业级环境中的设备。
802.11n技术综述
要总结802.11n技术的好处，最简单的是，有两个主要的改进领域
在以前的802.11设备上。第一个改进领域是使用MIMO技术实现空间
在无线链路上进行分复用和更大的信噪比。第二个改进领域是提高效率
在无线传输和MAC协议中。这些改进在四个方面转化为好处：
可靠性、可预测的覆盖率、原始速度和吞吐量。
可靠性
无线电链路上的信噪比越大，直接转化为更可靠的通信，通常以更高的数据速率。较高的
信噪比意味着需要更多的干扰来损坏传输。这意味着更大的客户密度可以是
支持。
可预测的覆盖范围
MIMO技术提供的多个空间流的使用意味着在一个
覆盖范围。以前遭受破坏性多径干扰的区域现在也利用了这种干扰
多径效应提供了鲁棒通信。
原速
空间分复用、40MHz操作和短的保护间隔一起提供了可观的性能
在802.11a或g以上提高原始速度。
吞吐量
802.11mac的效率提高提供了更大的802.11n无线传输速率到
实际应用程序所看到的有效吞吐量，至少在greenfield部署中是如此。即使在混合模式下
使用旧802.11设备部署，802.11n将提供更有效的吞吐量，尽管显著减少
比绿场模式。
迁移到802.11n
迁移到802.11n的工作正在进行中，首先是802.11n草案2.0的认证，第二个是
已批准802.11n的认证。802.11n从笔记本电脑开始的客户端设备已经可用。新客户机
设备将在接下来的几个季度继续出现，直到802.11n是任何一个中的默认WLAN适配器
便携式或移动设备。802.11n已经是笔记本电脑中的默认无线适配器。这些客户端设备是
完全兼容现有802.11a、b和g接入点，并将与现有设备一样运行
今天。计划迁移网络的基础结构部分，以支持这些新客户端设备上的802.11n
直截了当。
规划
在规划迁移网络以支持802.11n时，需要考虑几个方面。因为
802.11n接入点的更快速度和更高的功耗要求，规划迁移需要考虑
帐户不仅仅是访问点。
无线电波段
802.11n在2.4 GHz（802.11b和g）和5 GHz（802.11a）无线波段中工作。为每个
无线电频段应该独立完成，因为每个频段有时都有很大的不同限制
乐队。
2.4 GHz波段
2.4 GHz频段宽度不超过100MHz，远低于许多国家。相同的
802.11b和802.11g使用的信道化应用于在该频带中操作的802.11n。然而
本频带不建议使用802.11n的40 MHz操作模式，因为
该频段将受到单个40 MHz发射机的干扰。此外，还需要第二个20-
MHz信道，与原始20 MHz信道连接，以形成40 MHz信道，必须不存在任何
旧的传输。这大大减少了任何40 MHz操作在这个波段可行的可能性。
在世界上大多数地区，通常使用这一频段的三个非重叠信道，一个40 MHz的接入
这一点将对制定一项渠道计划提出重大挑战，该计划将在大多数情况下提供足够的能力
企业。即使所有旧的802.11b和g设备都从频带中删除，部署起来也会很困难
利用该频带中的40 MHz信道的接入点。甚至没有足够的带宽可以开始
复制旧布局的三个非重叠通道的步骤。
5-GHz波段
由于最近许多监管部门的变化，5 GHz频段在世界许多地方都得到了显著的开放
机构。在5-GHz波段，可用信道明显多于2.4 GHz波段。更大的
此频带中的信道数使得规划802.11n网络的部署更加简单，即使
允许40 MHz操作。
在5-GHz波段，迁移到802.11n至少有两种可能的方法。第一种方法是更换个人
传统接入点具有802.11n接入点，因为预算允许，用户对额外容量的需求也有所规定。
这种逐步的迁移可以在计划的时间内或根据需要完成。此迁移
方法将使新的802.11n接入点在其替换的旧接入点的通道上运行。
新的802.11n接入点将支持802.11n客户端以及旧的802.11a客户端。它会在
混合模式，为旧802.11a客户端提供保护。最后，作为最后一个遗留访问点
替换并退出最后一个旧客户端，可将整套新的802.11n接入点切换到运行状态
在绿色场模式下。
迁移到802.11n的第二种方法是将一些遗留接入点上的通道重新分配为免费
一组可专门用于802.11n的信道。然后，随着预算的允许和需求的要求，新的
802.11n接入点将添加到现有的WLAN部署中，在重叠区域并行运行
传统接入点。然而，新的802.11n接入点将只支持802.11n设备，并且
能够在绿地模式下运行，提供新标准的最大好处。最终，作为802.11n
接入点覆盖传统接入点覆盖的整个区域—802.11n客户端将能够
在任何地方都以绿地模式运行，而传统接入点仍然为传统客户端提供服务。
一旦最后一个旧客户端失效，旧访问点也可以失效。
有线基础设施压力
今天的双频接入点理论上可以在其以太网连接上施加高达108 Mbps的负载。
但实际上，由于802.11协议的低效性，它们的峰值负载为50到60 Mbps。
802.11n接入点可能需要更多的以太网连接。更高的比特率
该协议效率的提高，使得单、双频、802.11n接入点有可能支持一个20-
2.4-GHz频段的MHz信道和5-GHz频段的40-MHz信道可能会对其产生峰值需求
高达300至400 Mbps的以太网连接。显然，这比单或双100 Mbps要大
支持以太网连接。
因此，为支持802.11n而进行的迁移计划还应包括升级边缘的计划
以太网交换功能，支持到每个802.11n接入点的1 Gbps连接。这将消除任何
802.11n客户端在高容量需求区域可能出现的瓶颈。
电源要求
大多数当前的802.11接入点可以使用以太网供电（PoE）或802.3af交换机供电。作为
芯片组逐渐增加更多的功能，并可能变得更耗电有两种方式
解决这个问题。第一个是ieee802.3（以太网）工作组的802.3at标准，它提供了30
电源的瓦特数。其他人则在芯片组上进行创新，或在技术上进行优化，以便做更多的事情
在802.3af功率预算内。使用动力喷射器或电源的利基替代品也存在。
接入点部署
在迁移规划期间，还应考虑802.11n接入点的定位规划。如果
迁移计划是逐步取代现有的遗留接入点，没有进一步的部署规划
必要的。但是，如果新的802.11n接入点要部署在新的安装中或沿着
在现有部署中，可以使用802.11n提供的增加的SNR来为用户提供更大的吞吐量
客户端或每个接入点覆盖更大的区域。记住，信噪比就像银行里的钱。它可以用于
要么增加数据速率，要么增加范围，要么两者兼而有之。但不能同时用于这两种情况
同一时间。
承诺和期望
802.11n标准在健壮性和吞吐量方面有很大的潜力。802.11n的健壮性
以应用程序可用性和链路可靠性来衡量。只有在所有客户端和
接入点支持802.11n部署能够充分发挥其潜力的所有功能。
由于大多数传统设备继续在2.4-GHz频段工作并使其拥塞，802.11n可能会增加
健壮性和吞吐量仅在该频带中有一点。与此同时，在5ghz频段，将有一个主要的推力
从成本优化的上网本和手持设备与802.11n设备，但只有一个或两个空间流。为了这个
原因是，测试802.11n的峰值吞吐量以进行比较的相关性要小得多。做到最好
从他们的无线网络性能来看，客户需要仔细规划他们的应用程序和设备
通过对现实生活场景（如混合模式客户端）的优化。
结论
在802.11n的批准下，客户可以开始部署新的802.11n客户端，并迁移到或添加到他们的客户端
802.11n网络基础设施，具有信心。然而，在选择802.11n时，应小心
安装设备。在受控环境中的吞吐量测试很少表明随着时间推移的最佳体验。
这些相同的接入点应针对尽可能广泛的客户端设备进行测试。重要的是
为一致的速率与范围，并提供最大可用频率，以及基于标准的频率
在混合模式、高密度等多种场景下优化了管理协议和性能。
802.11n能够显著提高WLAN的容量、每个客户端的有效吞吐量，以及
客户网络体验的可靠性。现在是时候开始使用这个新标准了
为了满足在
无线局域网。
扫一扫
3107
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
