本文详细介绍了802.11无线标准中前导码的重要角色，包括封包检测、频率偏移和时间同步等功能。前导码由L-STF、L-LTF和L-SIG组成，其中L-STF用于自动增益控制和初步同步，L-LTF进一步进行信道估计和频率偏移校正。通过对L-SIG的解析，接收机可得知速率和长度。此外，前导码在载波检测（CCA/CD）中起到关键作用，确保在正确的信号强度下识别802.11信号并确定信道忙碌状态。
背景

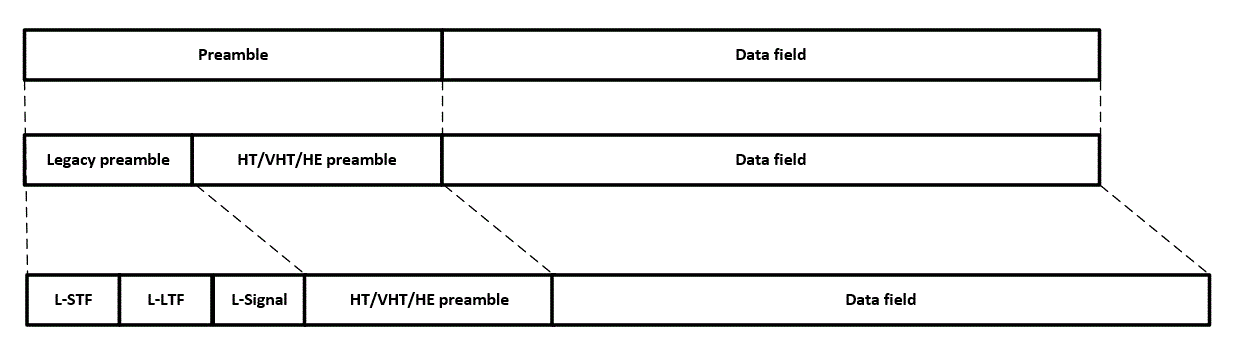

5GHz OFDM的幀格式是這樣的：
OFDM幀格式包含兩個主要的部分，前導碼和數據。前導碼也被稱爲物理層Header。
前導碼又分爲幾個部分。第一個部分是Legacy，有Legacy Short Traing (L-STF), L_LTF, L-SIG。
數據如果是HT，VHT或者HE格式。它們就還有自己的前導碼。如果是NON-HT格式，就直接是數據。NON-HT指的是802.11a/802.11g。
L-STF包含一個特定和唯一的波形，容易被接收機檢測到：
-用作封包檢測
-用作自動增益控制（AGC）
-用作初始的頻率偏移估計
-用作初始的時間同步
L-LTF也包含一個特定和唯一的波形，但和L-STF不完全一樣
-用作信道估計
-用作更精準的頻率偏移估計
-用作更精準的時間同步
L-SIG是一個symbol, BPSK調製，48個子載波。接收機可以從中讀取速率和長度，用來計算分包的持續時間。
HT/VHT/HE前導碼和數據
不論是HT/VHT/HE前導碼還是數據，它的共
