交换机端口镜像(eNSP交换机不能镜像)

转载于：交换机端口镜像 - 凡是過往；皆為序章 - 博客园

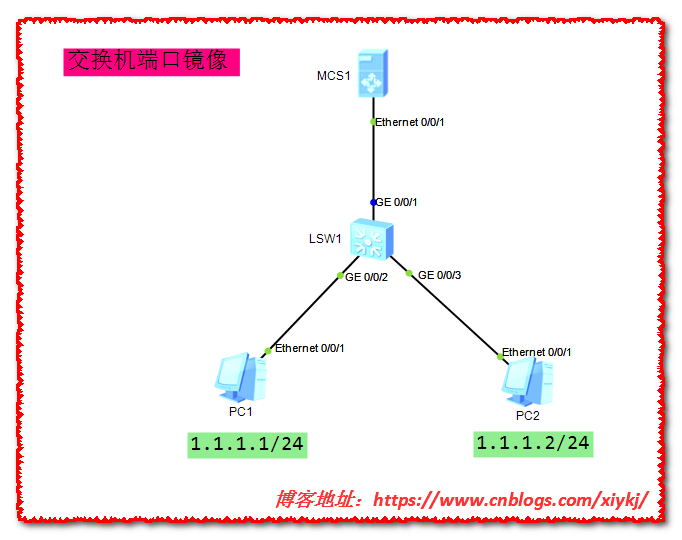

网络拓扑图：

在SW1上配置命令：

<sw1>system-view        #进入系统视图
[sw1]sysname sw1        #命名sw1
[sw1]observe-port 1 interface GigabitEthernet 0/0/1    #创建观察组1，并将g0/0/1配置为观察端口

[sw1]interface GigabitEthernet 0/0/3        #进入g0/0/3接口
[sw1-GigabitEthernet0/0/3]port-mirroring to observe-port 1 both    #将g0/0/3接口的进出流量复制一份发给观察组1

---

因eNSP中交换机配置端口镜像后Wireshark无法抓取端口镜像的数据包，为满足实验学习要求可以换成路由器来实现端口镜像抓包，这一点我也琢磨了很久，开始还以为是自己配置出问题了，原来是交换机不支持端口镜像抓包，哎 欲哭无泪 ^~^

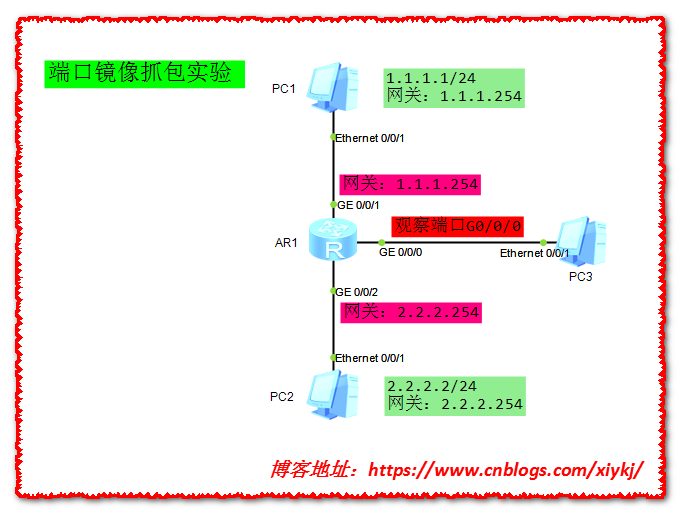

通过配置端口镜像后，将G0/0/0端口配置为观察端口，PC1与PC2之间通信的数据包都复制一份发给G0/0/0端口，G0/0/1端口配置为镜像端口。路由器 AR1用AR2220。

在R1上配置命令：先打通PC1与PC2之间链路互通

<Huawei>system-view         #进入系统视图
[Huawei]sysname R1        #命名为R1
[R1]interface GigabitEthernet 0/0/1        #进入G0/0/1
[R1-GigabitEthernet0/0/1]ip address 1.1.1.254 24        #配置PC1网关地址

[R1-GigabitEthernet0/0/1]inter gig0/0/2        #进入G0/0/2
[R1-GigabitEthernet0/0/2]ip address 2.2.2.254 24        #配置PC2网关
[R1-GigabitEthernet0/0/2]quit        #退出

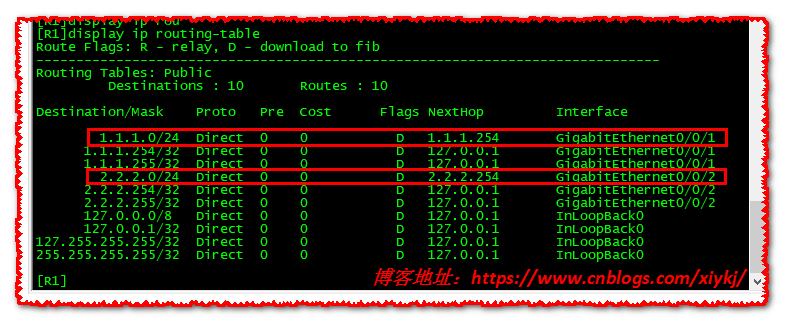

查看路由表： dis ip routing-table

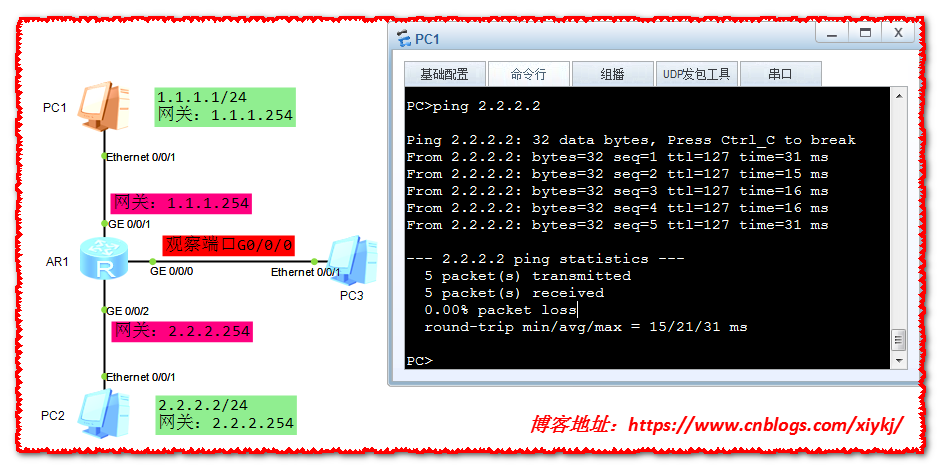

 在PC1和PC2上配置静态IP和网关后，PC1与PC2可以互相ping通

PC1与PC2网络链路打通后，我们再来配置端口镜像

[R1]observe-port interface GigabitEthernet 0/0/0        #G0/0/0配置为观察端口
[R1]interface GigabitEthernet 0/0/1        #进入G0/0/1
[R1-GigabitEthernet0/0/1]mirror to observe-port both        #配置为镜像端口

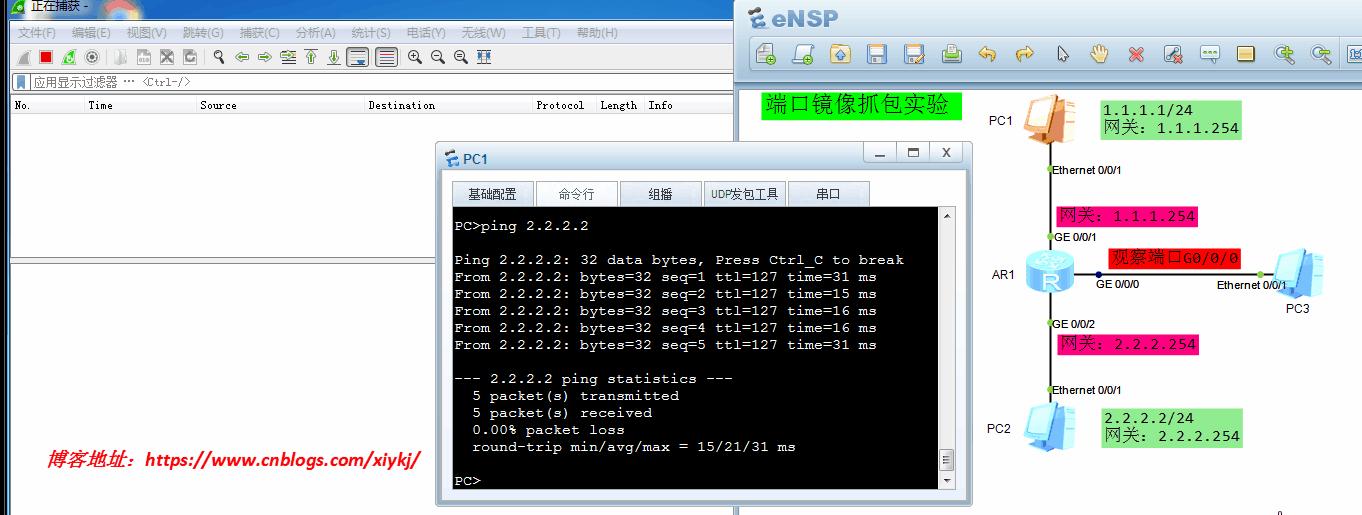

用PC1去ping PC2，在G0/0/0口上抓包，可以抓取到流经G0/0/1端口上的进出数据包，如下：
