一、监测电源电路

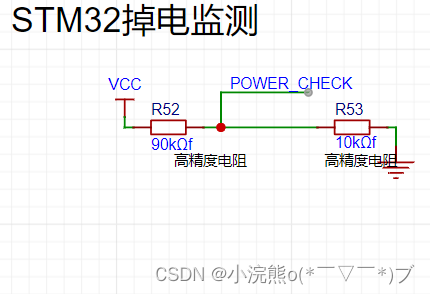

本系统的电源电压输入范围为6-24V，所以利用两个高精度电阻将电压钳制0.6-2.4V之间（建议电阻阻值要求9：1且阻值越大对STM32的保护越好，如果没有10k、90k，用1k和9k也是可以的）。采集电压电压要求该引脚必须有ADC功能，我用到是PB1采集通道9。

二、代码实现

2.1 ADC初始化

//初始化ADC
//这里我们仅以规则通道为例初始化pb1 通道9
//
void  Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB |RCC_APB2Periph_ADC1	, ENABLE );	  //使能ADC1通道时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	//PB1 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOB, &GPIO_InitStructure);

//	ADC_RegularChannelConfig(ADC1, ADC_Channel_9, 1, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_9, 1, ADC_SampleTime_239Cycles5);

	ADC_DeInit(ADC1);  //复位ADC1

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;	//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器


	ADC_Cmd(ADC1, ENABLE);	//使能指定的ADC1

	ADC_ResetCalibration(ADC1);	//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束

	ADC_StartCalibration(ADC1);	 //开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束


	adc_watchdoginit();


	//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能
}

2.2 ADC看门狗初始化

//adc看门狗初始化
void adc_watchdoginit(void)
{
	//adc看门狗中断设置
	NVIC_InitTypeDef NVIC_InitStructure;

	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; // 抢占优先级为0
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; // 子优先级为0
	NVIC_InitStructure.NVIC_IRQChannel = ADC1_2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);

	//adc看门狗设置以及启动中断
	ADC_AnalogWatchdogSingleChannelConfig(ADC1,ADC_Channel_9);//设置看门狗通道
	ADC_AnalogWatchdogThresholdsConfig(ADC1,2978,1240);//设置看门狗的阈值参数为12位

	ADC_AnalogWatchdogCmd(ADC1,ADC_AnalogWatchdog_SingleRegEnable);//开启adc1的看门狗，在单个规则通道上设置模拟看门狗
	ADC_ITConfig(ADC1, ADC_IT_AWD, ENABLE);//中断启动！模拟看门狗状态位
}

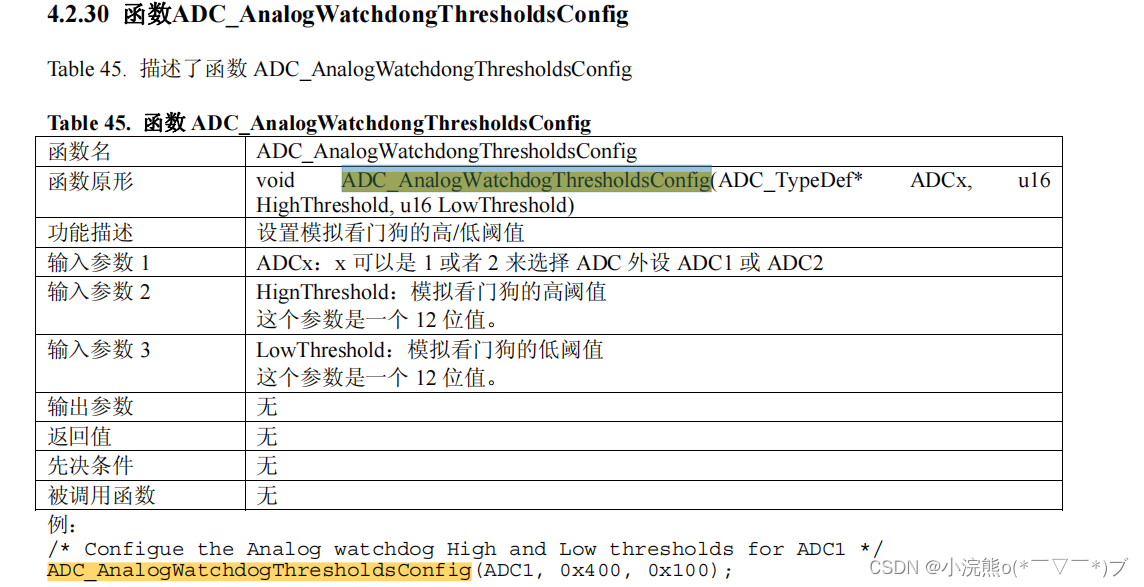

注意敲黑板！！！ ADC_AnalogWatchdogThresholdsConfig(ADC1,2978,1240);该函数为设置看门狗阈值，2978为最高值，1240为最低值，若adc采集到的值超过这个范围就会触发看门狗中断！！！！！！！！

计算方法为：可以理解为假如参考电压为3.3v（事实上STM32F103C8T6内部参考电压的为3.3v不可修改）算法为采集电压=ADC采集值*3.3/4096,这个采集电压算出的是PB1监测到的电压，因为前面电路说了我是分压后进行采集，所以真实电压=采集电压*10。

2.3 ADC看门狗中断处理函数

void ADC1_2_IRQHandler(void)
{
    if(ADC_GetITStatus(ADC1, ADC_IT_AWD) != RESET)  //检查指定的ADC中断发生与否
    {
        //在这里添加你的处理代码
        //例如，你可以清除中断标志，读取ADC值，或者执行其他操作
				//进行掉电保存
        ADC_ClearITPendingBit(ADC1, ADC_IT_AWD);  //清除ADC1的中断待处理位
    }
}

2.4 ADC采集函数

u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道，一个序列，采样时间
	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );	//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束

	return ADC_GetConversionValue(ADC1);	//返回最近一次ADC1规则组的转换结果
}

u16 Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
	//	delay_ms(5);
	}
	return temp_val/times;
}

如果不想用看门狗直接获取电压，可以通过调用Get_Adc_Average(9,5)；。采集五次通道9电压取平均值这个函数
