前言

本章介绍如何使用点聚合（Point cluster）
说明：文章中的示例代码均来自开源项目qgis_cpp_api_apps

点聚合（Point cluster）

点要素过于密集时，将距离近的符号聚合，提高地图的可读性。

以下以myplaces.shp为例，分别介绍QGis和二次开发中如何使用点分布

QGis

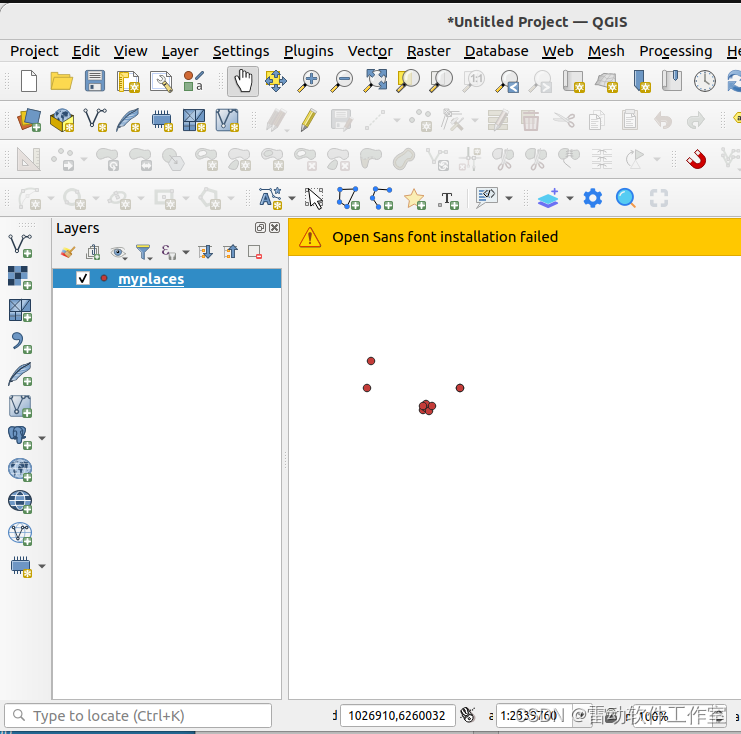

以myplaces.shp为例，图层包含的点在缩放情况下会聚集在一起，如下图

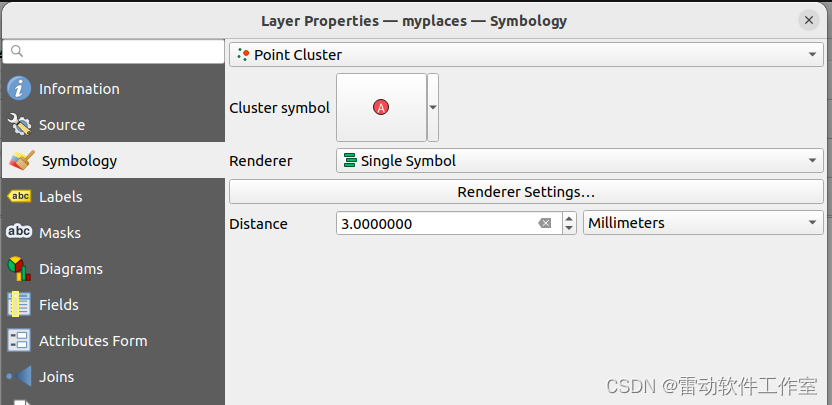

设置符号渲染方式为点聚合（Point cluster），如下图

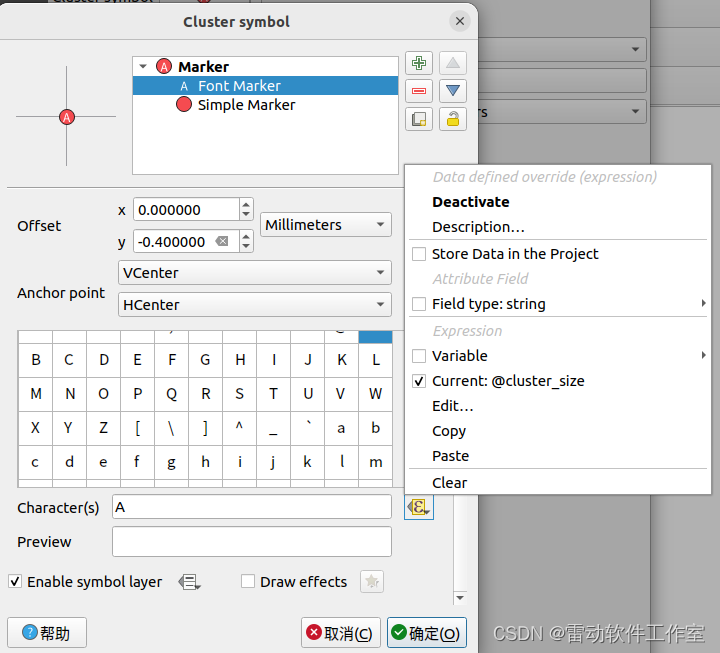

将符号标记图层的字符通过表达式设置为“@cluster_size”，即可显示聚合点中的点数量。

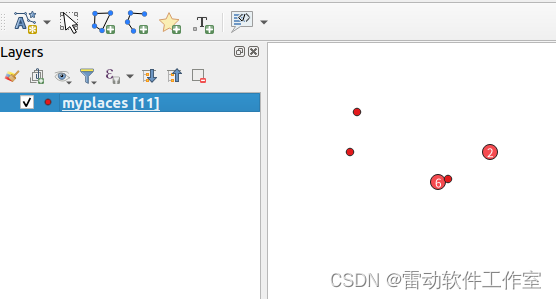

设置之后可见聚集在一起的点聚合在了一起，如下图

代码实现

类QgsPointClusterRenderer是点聚合（Point cluster）渲染器，详情见文档，类图如下
以下是实现点聚合渲染的步骤

从图层获取渲染器

    QgsFeatureRenderer * layerRenderer= layer->renderer();
    QgsPointClusterRenderer *pointClusterRenderer = QgsPointClusterRenderer::convertFromRenderer(layerRenderer);

设置点符号

    //设置clusterSymbol,其实以下代码都不用写，默认就是这个效果。
    //这里写出来只是演示
#if 0
    auto markerSymbol = new QgsMarkerSymbol();
    markerSymbol->setSize( 4 );
    markerSymbol->setColor( QColor( 245, 75, 80 ) );

    QgsFontMarkerSymbolLayer *fm = new QgsFontMarkerSymbolLayer();
    fm->setFontFamily( QFont().defaultFamily() );
    fm->setColor( QColor( 255, 255, 255 ) );
    fm->setSize( 3.2 );
    fm->setOffset( QPointF( 0, -0.4 ) );
    fm->setDataDefinedProperty( QgsSymbolLayer::PropertyCharacter, QgsProperty::fromExpression( QStringLiteral( "@cluster_size" ) ) );
    markerSymbol->insertSymbolLayer( 1, fm );
    pointClusterRenderer->setClusterSymbol(markerSymbol);
#else
    //设置渲染器
    QVariantMap mp;
    mp[QString("name")] = QStringLiteral("circle");
    mp[QString("color")] = QStringLiteral("red");
    mp[QString("size")] = QStringLiteral("6.0");
    auto simpleSymbolLayer = QgsSimpleMarkerSymbolLayer::create(mp);
    QVariantMap mp1;
    mp1[QString("font")] = QStringLiteral("Mukti");
    mp1[QString("color")] = QStringLiteral("white");
    mp1[QString("offset")] = QStringLiteral("0, -0.8");
    auto fontSymbolLayer = QgsFontMarkerSymbolLayer::create(mp1);
    fontSymbolLayer->setDataDefinedProperty( QgsSymbolLayer::PropertyCharacter, QgsProperty::fromExpression( QStringLiteral( "@cluster_size" ) ) );
    QgsSymbolLayerList layerList;
    layerList << simpleSymbolLayer << fontSymbolLayer;
    auto markerSymbol = new QgsMarkerSymbol(layerList);
    pointClusterRenderer->setClusterSymbol(markerSymbol);
#endif

设置点图层渲染器

layer->setRenderer(pointClusterRenderer);

在这里插入图片描述

总结

分别使用QGis软件和C++ Api二次开发演示了点聚合的使用
