proteus中验证串联电阻分压、并联电阻分流

电阻：（resistor）

符号：

单位：mn（毫欧）,n（欧）,kn（千欧）,mn（兆欧）,

特点：串联电阻分压，并联电阻限流

（1）验证串联电阻分压。

首先打开proteus软件，在元器件库中找出一个4,7K的电阻和一个10K的电阻。

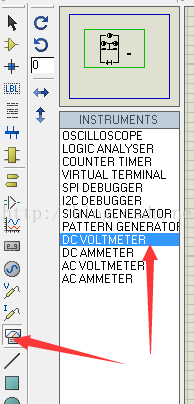

然后选择Virtual Instruments Mode(虚拟电压模式)，在列表中选择出DC VOLTMETER（直流 电压表）。

如下图：

如下图，连接个元器件：

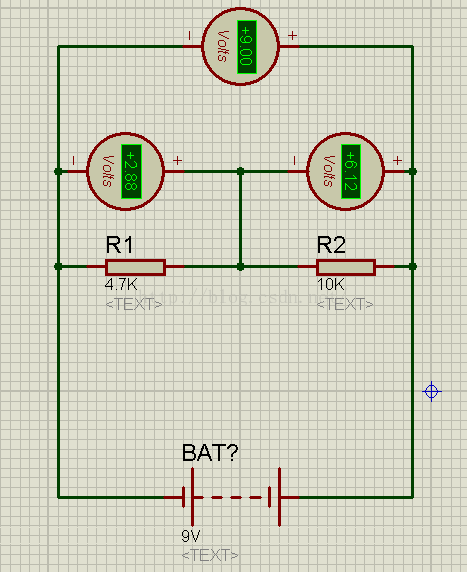

连接完成后单击仿真按钮，显示结果如下：

可以从图中看出，R1的阻值是4.7K，分得的电压是2.88V；R2的阻值是10K，分得的电压是6.12V；电路中的总电压是9.0V；

下面可以通过计算来验证，

R1：4.7/14.7*9=2.877551020408163V，即约等2.88V；

R2：10/14.7*9=6.122448979591837V，即约等于6.12V；

到这里便验证了串联电阻分压的特性。

（2）验证并联电阻分流特性

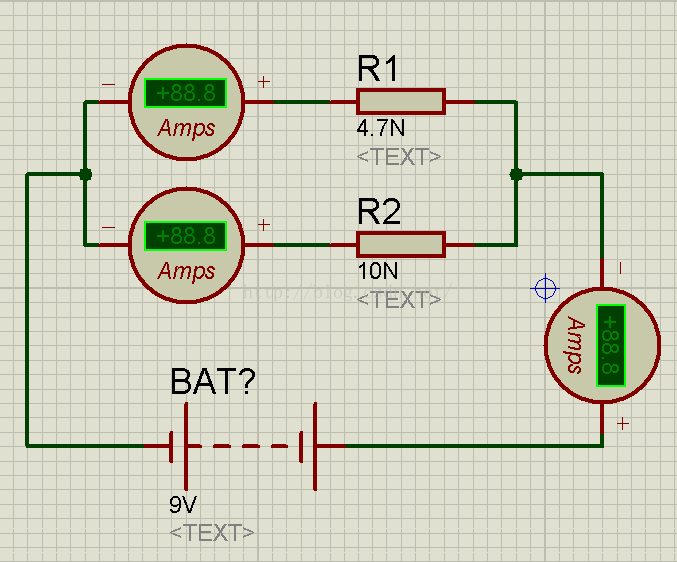

首先如下图找出需要的电子元器件，然后联接；

注意要将电阻单位改成欧姆，跟电流表的量程切合。

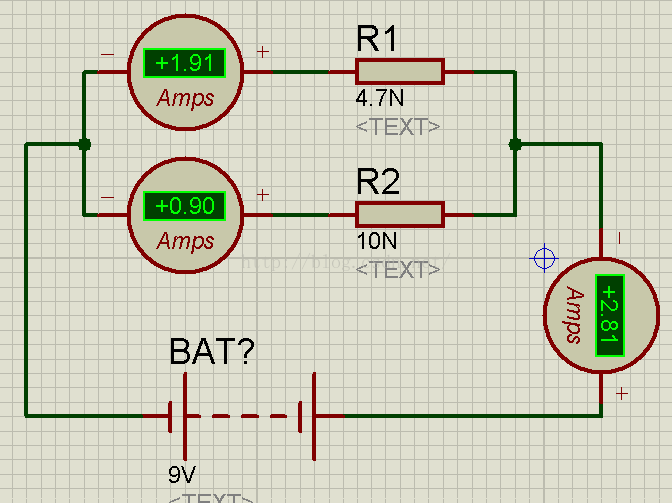

然后点击仿真按钮。结果如下：

下面通过计算来验证

R总=R1*R2/R1+R2=3.197278911564626N;

i=U/R总=9/3.197278911564626=2.814893617021276A;

R1并联分流：i1=U/R1=1.914893617021277A;

R2并联分流：i2=U/R2=0.90A
