2. SpaceClaim前处理

2.1 操作界面

  1. 操作界面
    在这里插入图片描述

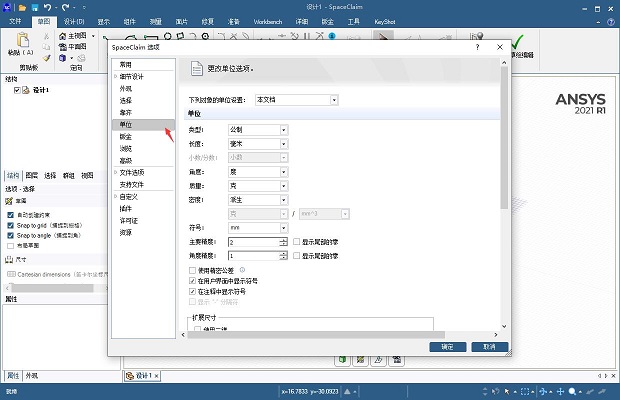

  2. Unit设置：文件>>SpaceClaim选项>>单位
    在这里插入图片描述
    在这里插入图片描述
  3. 快捷键
操作 快捷方式 操作 快捷方式
融合（扫描混合） B 剖面模式 X
圆 C 草图模式 K
Escape Esc 直到工具向导 U
填充 F 移动 M
回位 H 旋转 鼠标中键拖曳
直线 L 平移 Shift+鼠标中键拖曳
拉动 P 缩放 鼠标中键上下滚动
矩形 R 对齐视图 Ctrl+Shift+鼠标中键
选择 S 缩放范围 Z
三维模式 D

2.2 几何操作

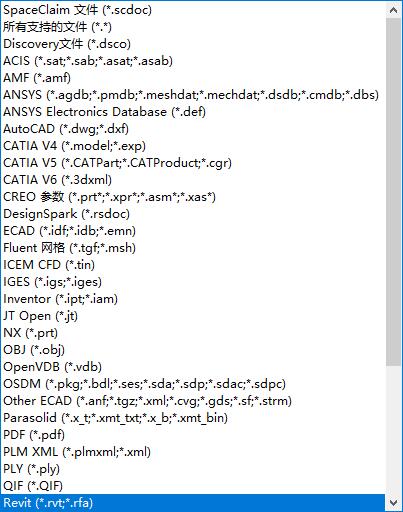

  1. SpaceClaim除了能够创建几何外，还支持外部文件导入：文件>>打开
    在这里插入图片描述
  2. 几何对象选择功能
    在这里插入图片描述

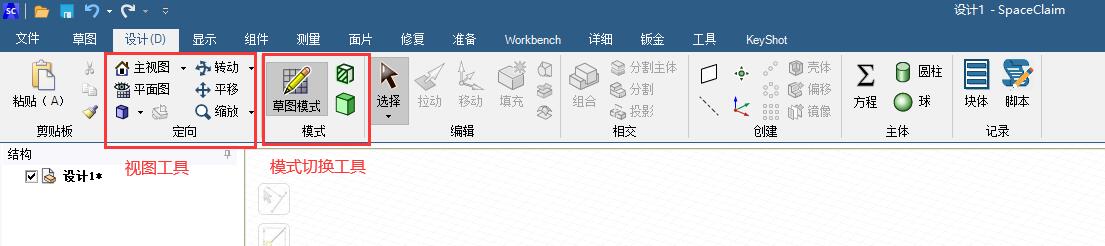

  3. 几何视图
    在这里插入图片描述
