对于许多学习SysML和MBSE的同学来说，比较头痛的问题之一是：各种各样的教程里给出的案例，图都是画好了的！如何从零开始用建模工具把模型画出来，教程里没有写。

因此，我们决定用流行的建模工具Enterprise Architect“复刻”现有流行教材中的案例模型，示范如何从零开始逐步建模得到案例的最终模型。

本文复刻的是“A Practical Guide to SysML: The Systems Modeling Language, 3rd Edition”书中第16章的Water Distiller（水蒸馏器）案例。该书中译本为《系统建模语言SysML实用指南（第三版）》，国防工业出版社。京东链接：https://item.jd.com/10062993343685.html

本案例涉及所有9种SysML图形。我们建模的时候，把英文的模型内容换成了中文。

案例背景：

人道主义组织致力于为偏远贫困地区提供纯净的饮用水，因此开发简单、廉价的水蒸馏器。该蒸馏器系统不需要电力（更谈不上电脑了）。

最终建模结果可参见：

SysML建模示例水蒸馏器图形大全>>

完整建模示范视频请到：

http://umlchina.com/url/video.html，里面的SYS-001水蒸馏器

以下操作指南，使用的Enterprise Architect版本为16.0。

一、创建模型

步骤1.1（可选）

拖动Browser框，让它在右侧停靠。

★如果你是新安装EA，可能安装好之后，Browser本来在左边。我习惯的做法是把它挪到右边来。

步骤1.2

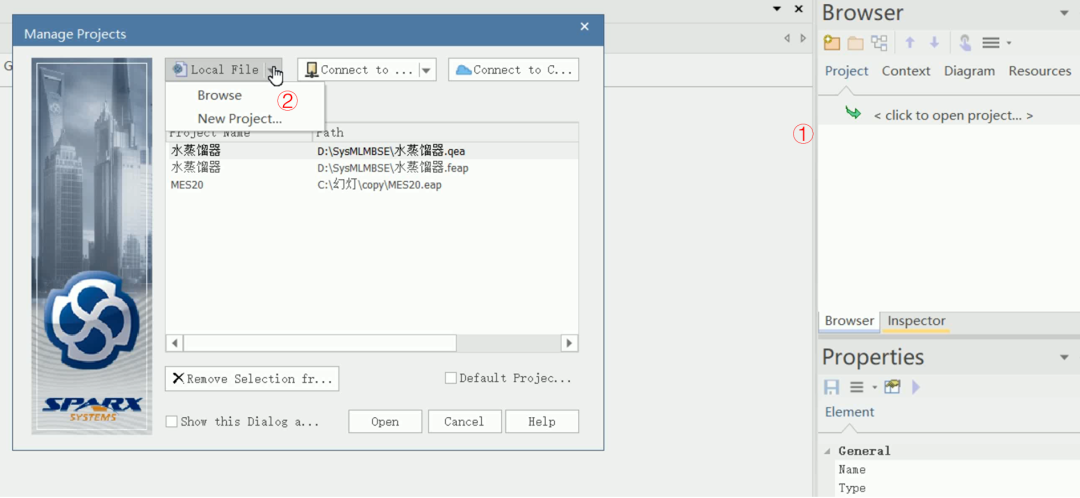

单击Browser中的click to open project，在弹出的Manage Project对话框点击Local File | New Project。

步骤1.3

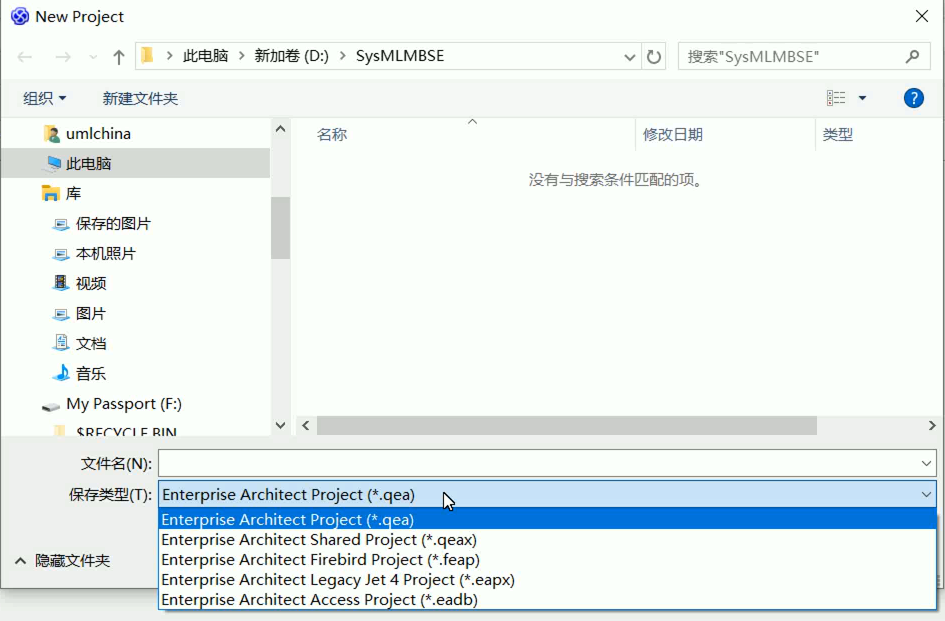

在New Project对话框，选择保存类型为*.qea。

★qea、qeax是EA16版本开始支持的格式，用SQLite来保存模型数据。qeax是可共享的，qea是不共享的。EA最早使用的保存类型是eap、eapx，这两者使用的是Microsoft Access数据库。feap使用的是Firebird数据库。

可以用EA的模型转换功能在这几个之间转换。

步骤1.4

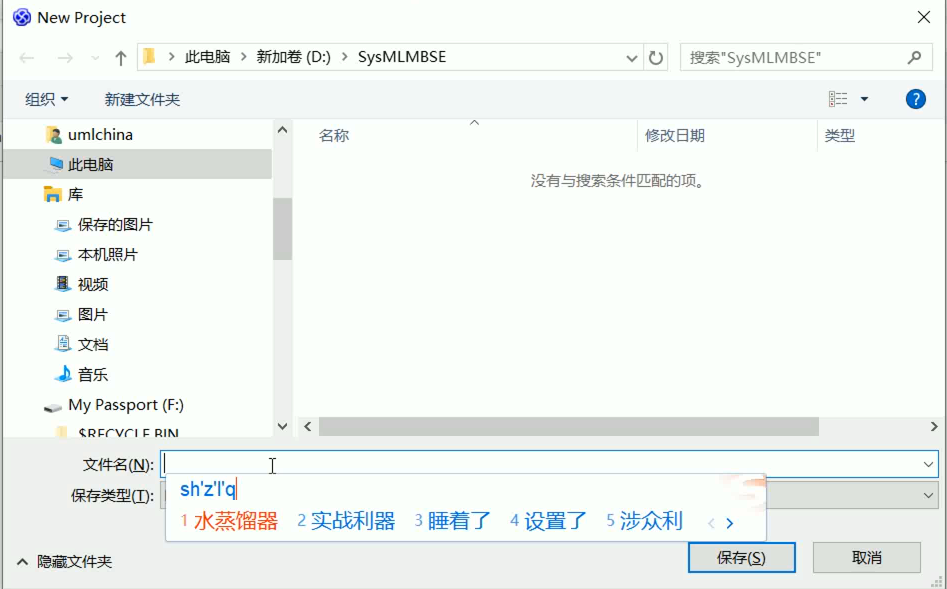

输入名称：水蒸馏器，点击“保存”。

步骤1.5（可选）

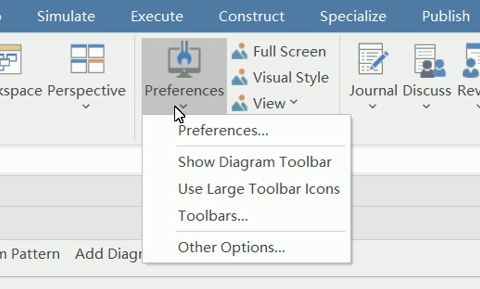

点击Preferences | Preferences，在对话框的Themes页签的Diagram Theme选择Monochrome for printing

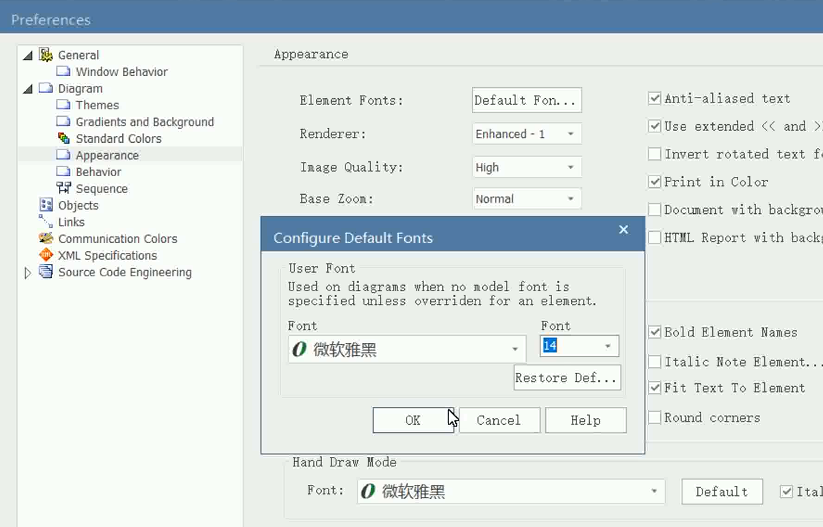

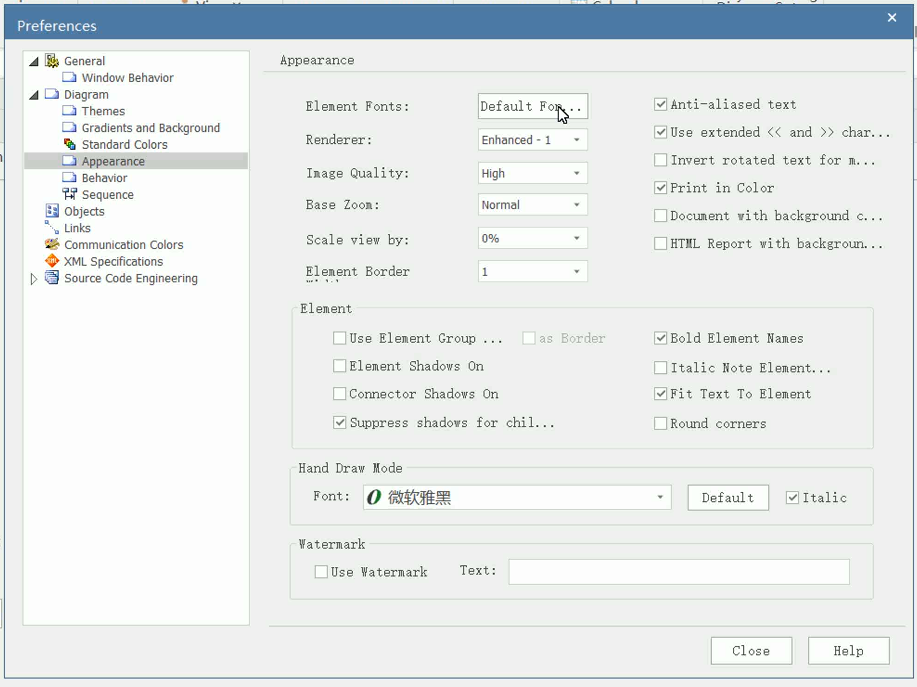

在Appearance页签，点击Default Font，在Configure Default Fonts的对话框中选择微软雅黑字体，大小14号。

步骤1.6

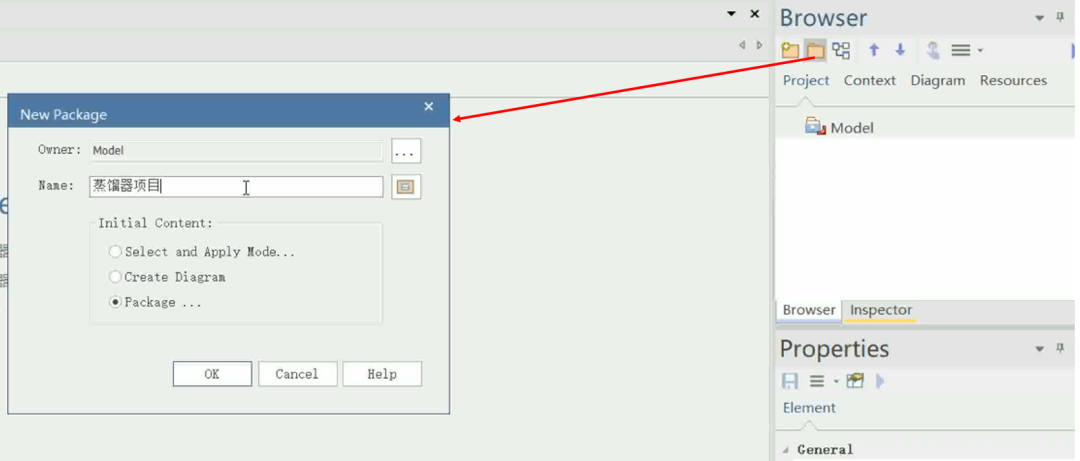

在Browser处选中Model，点击New Package（Browser工具栏左起第二个图标）。在New Package对话框的Name栏输入“蒸馏器项目”，点击OK。

***********

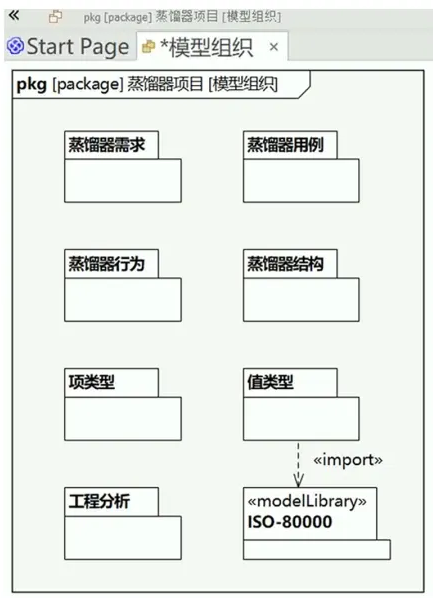

接下来，我们将建立项目的包图：

完整建模示范视频请到：

http://umlchina.com/url/video.html，里面的SYS-001水蒸馏器
