ENVI shp转roi并对栅格进行掩膜提取

1.打开需要被裁切的栅格数据

classic 下打开栅格数据，File / Open Image File，选择栅格数据，Load Band。

2.打开shp文件

classic / vector / Open Vector，选择文件类型shapefile(*.shp) ,选择矢量文件.shp，打开shp文件。

3.保存EVF文件

弹出Import Vector Files Parameters窗口中，在Enter Output Filename[.evf]下设置evf文件的输出路径和文件名QQ.evf。点击OK。

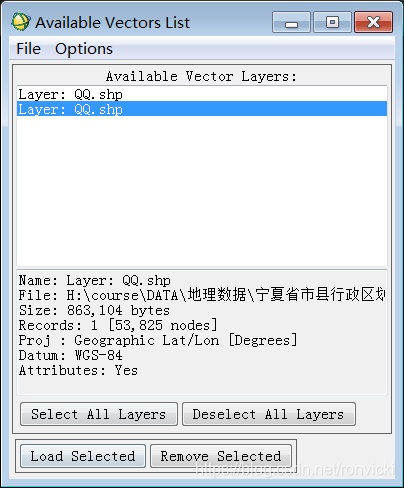

在Available Vectors List中选择已经打开的矢量文件，选择Load Selected按钮。

此处选择Display #1，点击OK。

弹出#1 Vector Parameters :Cursor Query窗口（黑底，有矢量线）。
选择矢量文件，点击Apply。此时，在#1 Scroll窗口中能够看到矢量文件（白色）叠加在栅格图之上。

4.保存roi文件

在Available Vectors List窗口，点击file选择Export Layers to Roi…。
弹出Select Data File to Associate with new ROIs窗口，选择需要被提取的栅格数据，点击OK。

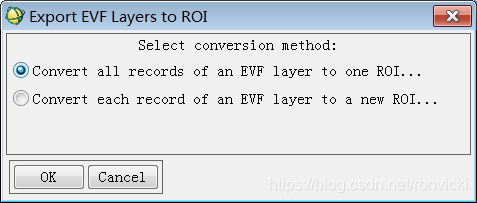

弹出Export EVF Layers to ROI窗口，选择Convert all records of an EVF layer to one ROI…。点击OK。

然后在#1 scroll窗口中就出现白色的矢量区域。

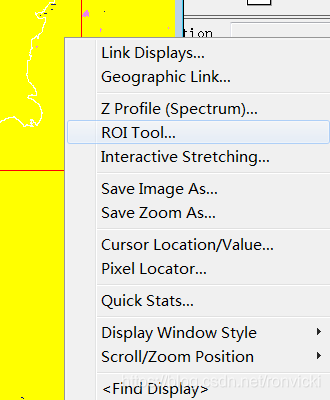

在scroll窗口中右击鼠标，点击ROI Tool…，打开#1 ROI Tool窗口。

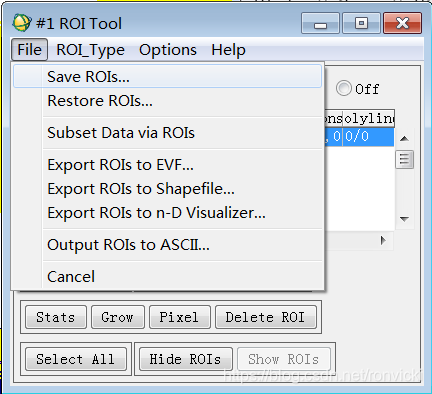

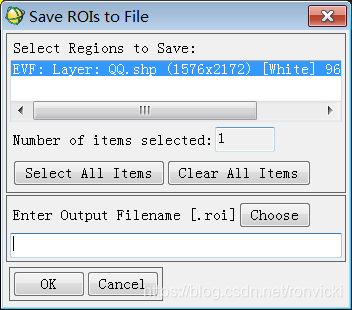

选择“EVF：layer：QQ.shp”，点击左上角File / Save ROIs…


即可将shp文件保存为roi文件。MCD12Q1.A2001_Type1_class.roi

5.新建掩膜

在ENVI 5.3中打开需要被掩膜的栅格数据。
打开Toolbox / Raster Management / Masking / Build mask
在Build Mask Input File中选择需要掩膜的栅格数据。

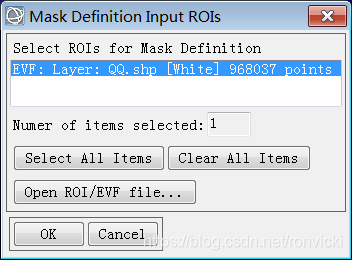

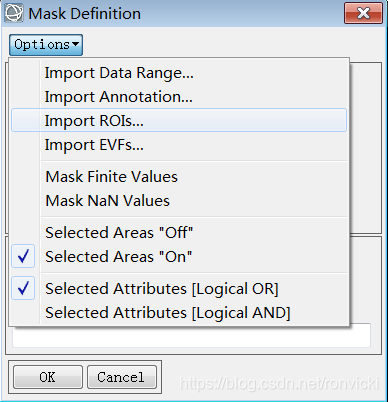

在弹出的Mask Definition窗口下点击Options / Import ROIs…

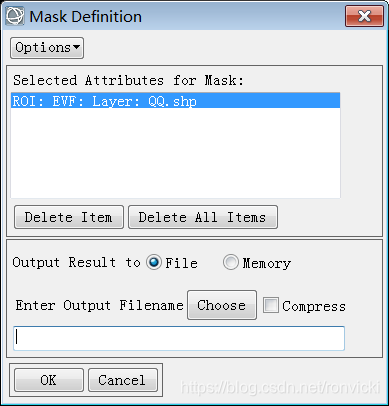

选择之前生成的roi，点击OK。

设置输出路径和文件名MCD12Q1.A2001_Type1_class_roimask.dat

6.应用掩膜

在ENVI 5.3中打开Toolbox / Raster Management / Masking / Apply mask

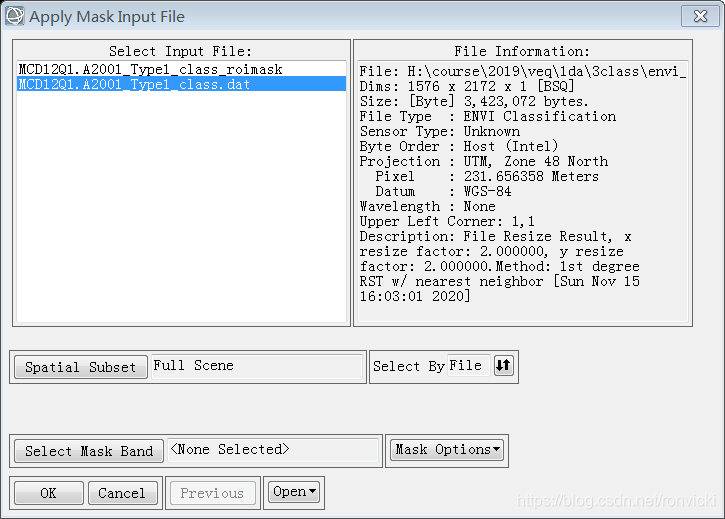

在Apply Mask Input File中选择需要掩膜的文件。

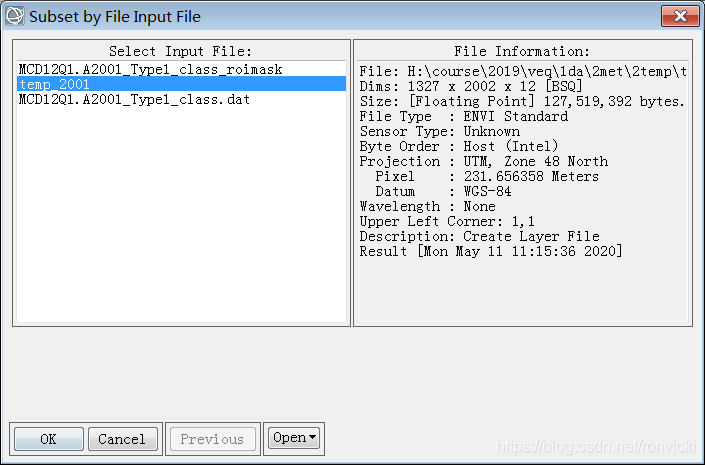

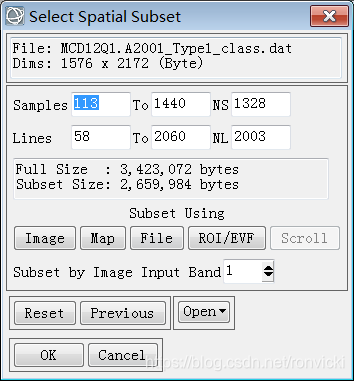

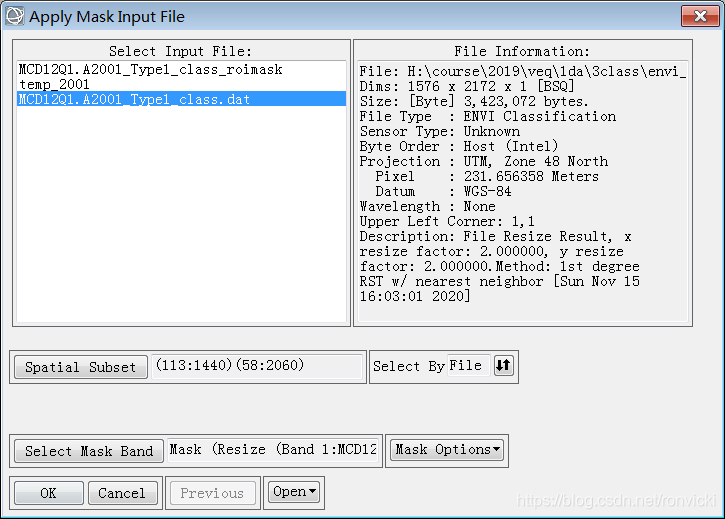

点击Spatial Subset，弹出Select Spatial Subset窗口，点击Subset Using下的File，选择目标栅格文件，如temp_2001，以此定义范围。点击OK。
在Select Spatial Subset窗口点击OK。

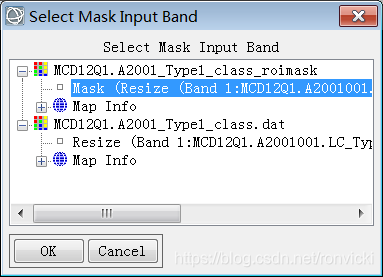

点击Select Mask Band，选择上一步生成的MCD12Q1.A2001_Type1_class_roimask.dat文件的Mask Band。点击OK。

Apply Mask Input File窗口点击OK。

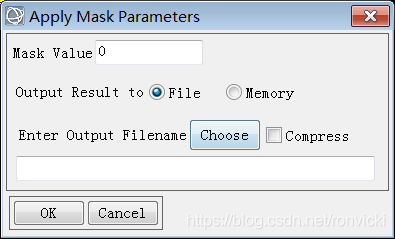

设置输出路径和文件名，点击OK，生成MCD12Q1.A2001_Type1_class_QQ.dat，掩膜提取完成。
什么鬼，输出文件行列号都增大了1，与temp_2001不一致.
所以洗牌重来，从6.应用掩膜开始更改。
打开temp_2001文件，Layer Manager中右键文件名，点击View Metadata，打开View Metadata:temp_2001窗口，点击左侧Extents，查看范围，记录。然后在Spatial Subset下点击Subset Using下的Map，输入和temp_2001的Extents一样的Upper Left和Lower Right Coordinate，以此定义范围。点击OK。我醉了，输出结果行列号各增加2。

洗牌重来，从6.应用掩膜开始更改。在Spatial Subset下点击Subset Using下的ROI/EVF，输入之前的ROI，输出结果行列号减小了10-50。

奔溃了，为什么不能乖乖和temp_2001一样呢?

我放弃了，我选择ArcGIS…

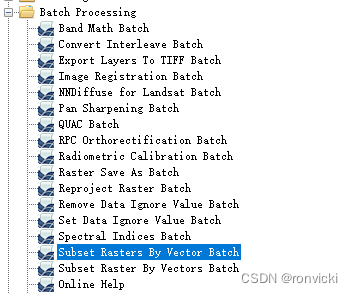

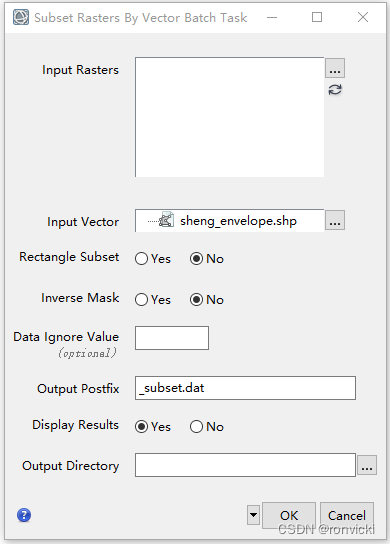

最后放大招，APPstore里安装批处理工具用Batch Processing/Subset Rasters By Vector Batch，还可以实现批处理。

Input Vector直接选择shp文件。
