AIR780E使用AT连接TCP收发数据

最近各种技术群都被合宙9.9的开发板刷屏了，笔者成功的第一时间拼团成功，已经作为前两百人收到开发板了，因为官方的二次开发固件还没出，就先玩一下传统的AT开发。

文中各种文档和资料均可以在air780e.cn网站找到。

本文将介绍如何通过AT指令使用AIR780E开发板连接TCP服务器并收发数据。

一、准备工作

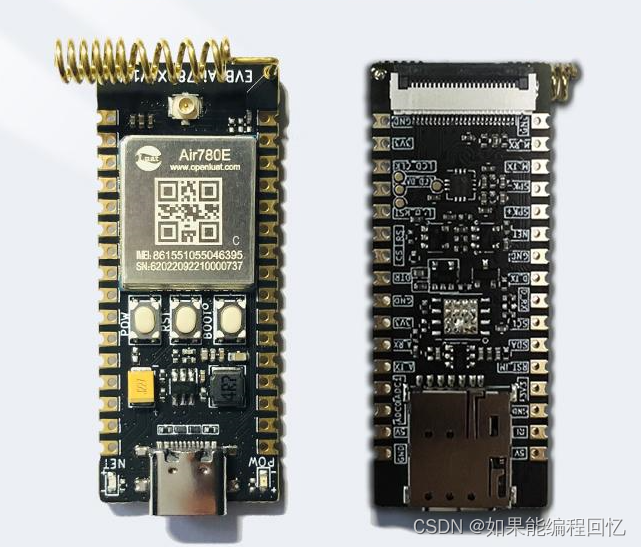

1. 需要开发板一块
2. 电脑一台，最好是win8以上系统，win8以上自带usb驱动，win7需要自行手动安装驱动：Zadig驱动安装器
3. TYPEC数据线一根，一定要能传数据的，只能充电那种不行。验证方法是一端接电脑一端接手机，看电脑能不能检测到手机，如果可以显示手机就没问题
4. Nano SIM卡一张，也就是最小的卡，卡座上有插卡方向，缺口朝里，触点朝向PCB插入即可
5. 串口软件，推荐使用llcom，软件内嵌免费公网服务器测试

二、搭建环境

1、开机

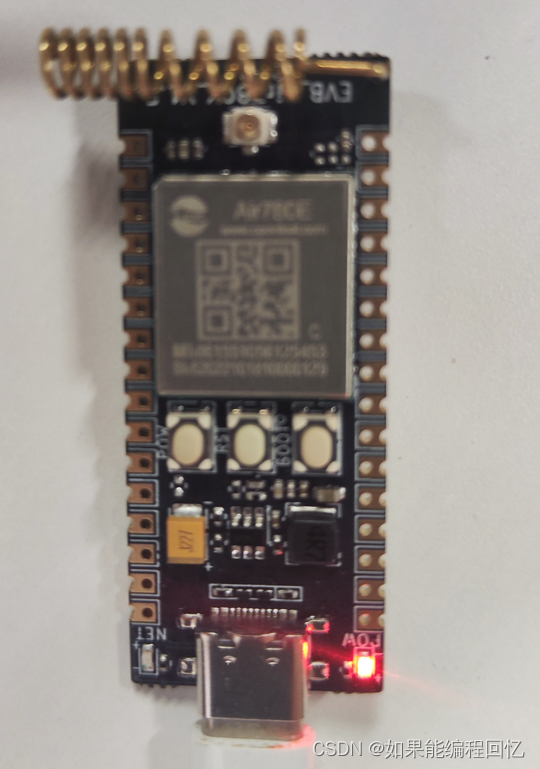

正常情况下上电是这样的，只有红灯亮

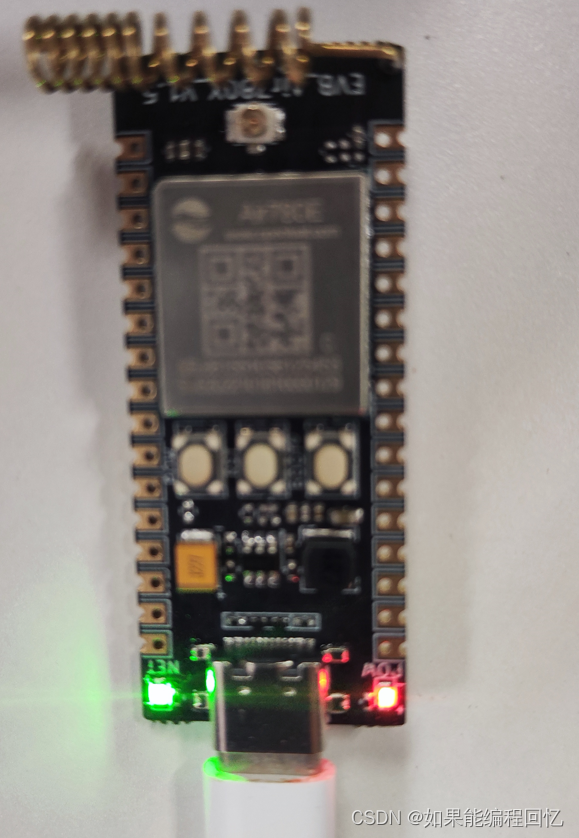

 只需要按下PWR按键1.2S以上即可开机，开机以后如下图，绿灯将会规律闪烁，具体含义可以看手册，如果卡正常应该是绿灯慢闪3秒一次

 2、驱动

win8以上系统自带WINUSB驱动，USB会枚举3个COM口，可以通过设备管理器查看，具体COM号每个电脑都不一样，只要是3个就没问题。 win7需要自行手动安装驱动：Zadig驱动安装器

 3、指令测试

打开llocm，选择一个USB串口，波特率115200，打开串口。如果串口不打印一堆乱七八糟的东西，那么这个串口就是可用的，不然就换个串口试试。

打开串口以后勾选发数据末尾加回车换行

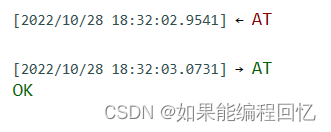

 然后发送AT进行测试，正常将返回AT OK

 三、TCP测试

之前很多AT的教程都会教你发一堆指令联网，然后才连接服务器。实际上现在的模块都会默认激活网络承载，不需要和一起2G那样发一堆指令了。查信号，查卡的指令可以用于辅助判断为什么不能联网，本文不做展开。

1、连接服务器

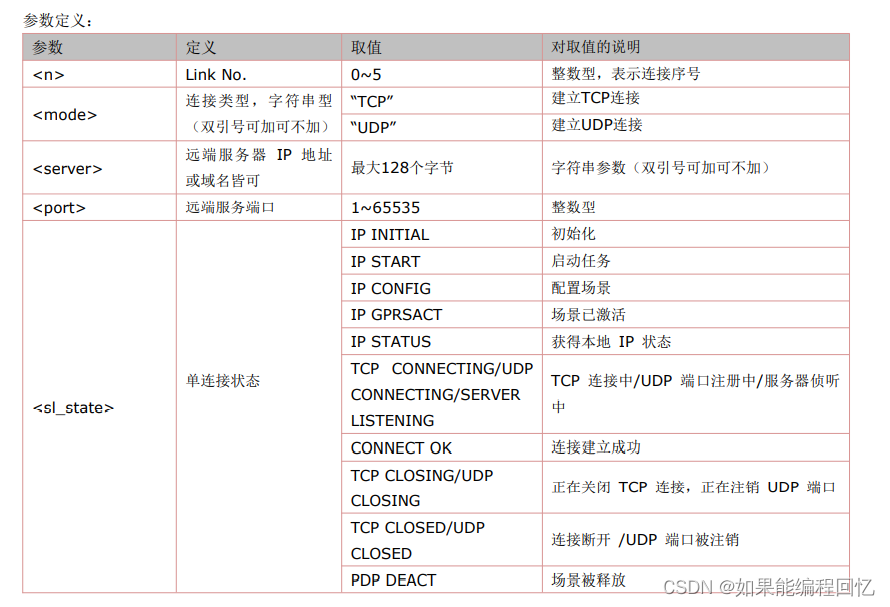

查看AT手册可以看到建立 TCP 连接或注册 UDP端口号的指令是AT+CIPSTART。具体说明如下

可以看到我们要连接TCP服务器的话，至少要准备一个IP地址和可以连接的端口。其中这里的IP必须是公网IP，之前可能很多人使用wifi模块，可以直接用自己电脑开一个服务，然后wifi模块根据IP就能连上电脑了，这是因为wifi和电脑在同一个局域网内，使用的是局域网IP，但是4G模块和电脑不在一个局域网，因此只能通过公网进行连接。

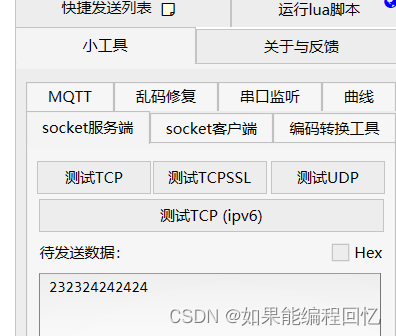

 使用llcom内小工具自带的socket服务端，可以获得免费的公网socket测试，每次点击测试TCP都可以获得一个专属的端口进行数据测试（其他几个选项也是如此）

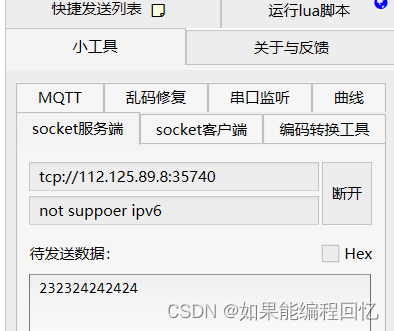

 我们点击测试TCP，可以看到出现了一个链接，第一部分是IP，冒号后面是端口

 根据AT+CIPSTART指令的说明，和我们的IP端口号，我们可以知道指令应该是AT+CIPSTART="TCP","112.125.89.8",35740

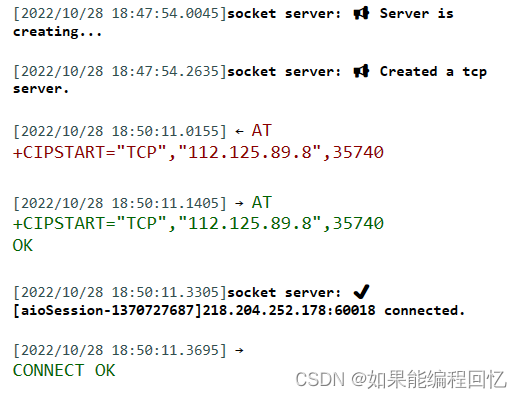

 可以看到我们成功的连上了服务器

2、发送数据

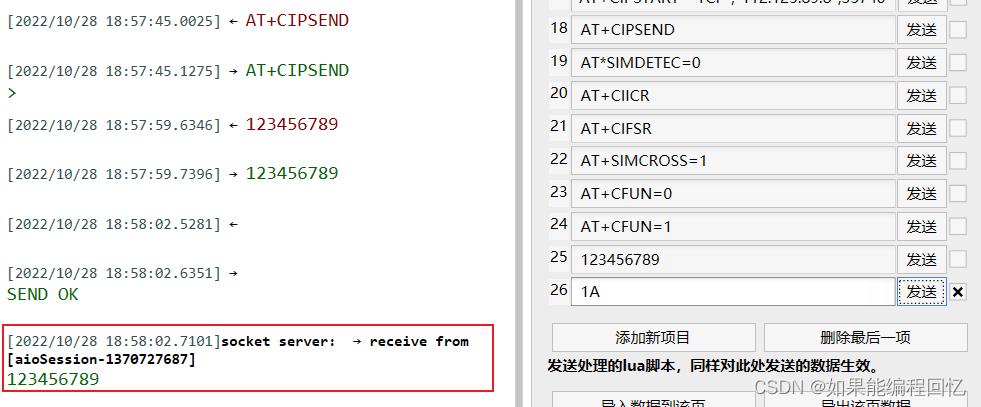

继续查手册，发送数据指令是AT+CIPSEND，发送指令后模块回复>以后就可以发送数据了，数据结尾加\r也就是HEX的1A，模块就会将当前数据发送给服务器。我们发送123456789，然后新建一条指令是1A，勾选后面的框就是HEX发送。可以看到服务器成功的收到了数据。

 3、接收数据

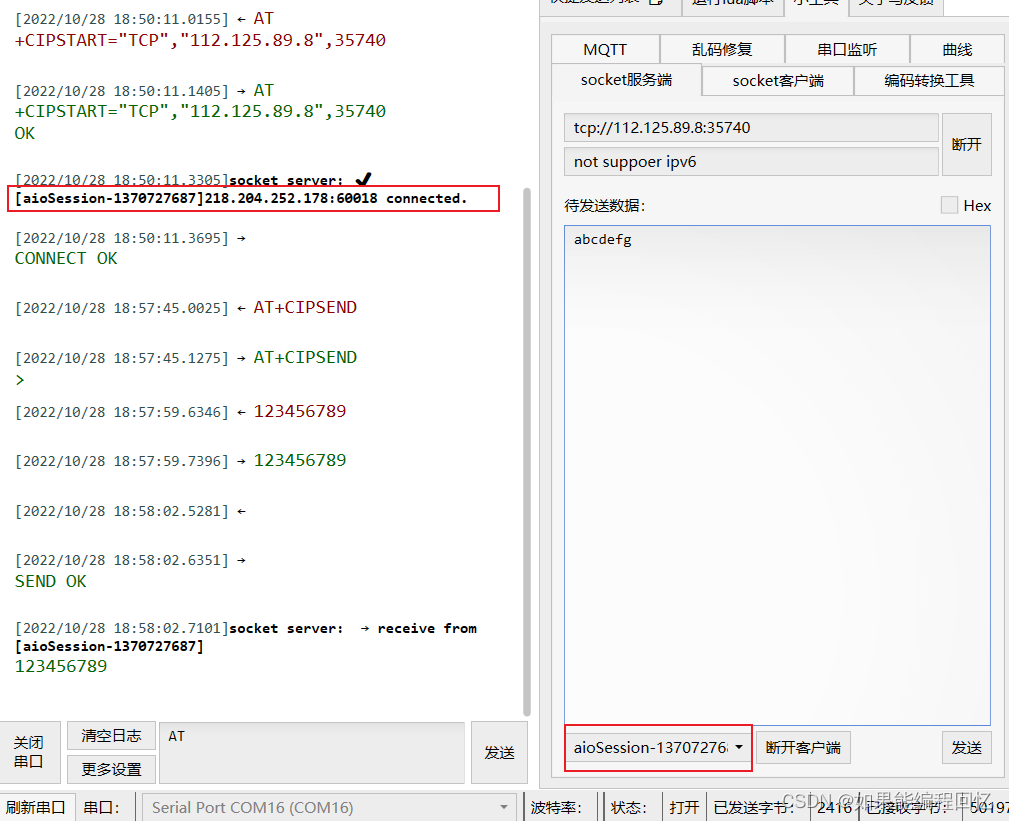

从小工具的客户端列表里，根据我们的日志，找到我们的模块的连接

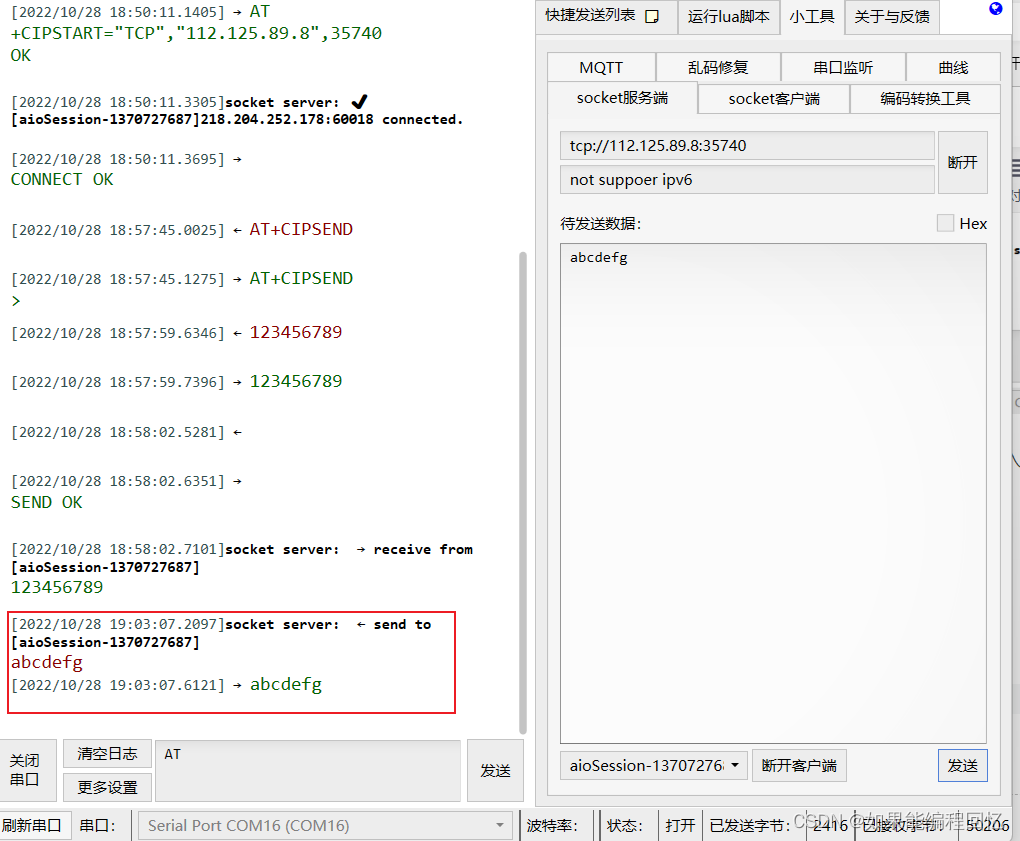

 在待发送数据区域输入想要发送的数据，然后点击发送，就可以看到模块将收到的模块数据主动发了出来

总结

这样我们就学会使用AT连接服务器并收发数据了，只需要把发送过程改成单片机的串口连接模块串口，这样单片机就可以连接网络收发数据了。
