机械设计基础-轴

一、轴

轴在机械上按功能的不同,可以分为传动轴、心轴和转轴三类。

  1. 传动轴  只用来传递旋转运动而基本不支承重量、不承受横向力的轴。

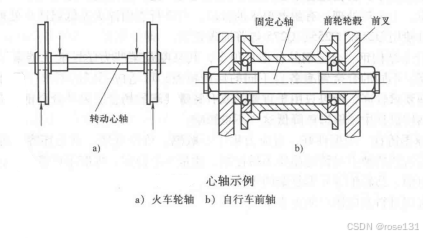

  2. 心轴  只用来支承重物与横向作用力而不传递旋转运动的轴。

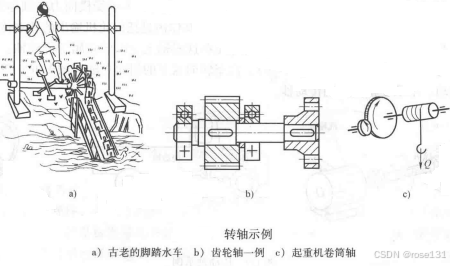

  3. 转轴  既传递运动又承受横向力作用的轴。

 1.1 轴的材料

 轴的材料应该具有良好的强度和韧性。轴常用的材料为碳素结构钢、合金结构钢和球墨铸铁。

  1. 碳素结构钢  35、40、45、50等优质碳素结构钢具有较好的综合力学性能,最常用的是45钢。一般用途的轴,多进行调质、正火热处理;有耐磨要求的轴段,可进行表面淬火及低温回火处理。轻载或不重要的轴可使用Q235、Q255、Q275等普通碳素体。
  2. 合金钢结构  合金钢其强度及某些力学性能比碳素结构钢有较大幅度的提高。合金钢的价格比较高,热处理要求较高,通常只用于重要的或有特殊要求的场合。另外合金钢对应力集中比较敏感,应在结构设计中采取相应的措施降低这一不良影响。
  3. 球墨铸铁  球墨铸铁的吸振性能好,对应力集中不敏感,价格低廉,其毛胚容易铸造成复杂的形状。其缺点是铸造品质不易控制,质量不够稳定,强度不可能很高。其通常用来制造曲轴、凸轮轴等外形复杂的零件。

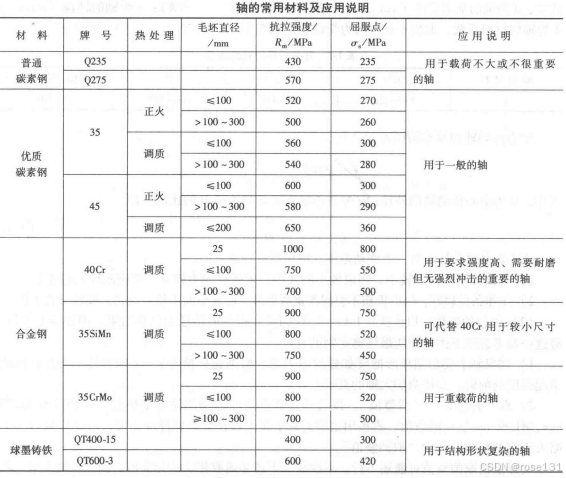

 轴的常用材料及应用说明如下图所示

 1.2 轴的直径

轴径的强度计算根据轴的功用也分为三类。

  1. 传动轴的直径由圆轴抗扭强度确定,即基本轴径取决于传递的功率及转速。
  2. 心轴的直径由抗弯强度确定,即基本轴径取决于横向力的大小及作用位置、轴的跨度等因素。
  3. 转轴的直径由弯扭组合强度确定,即基本轴径与功率、转速、横向力、轴的跨度等因素均有关系。

实心传动轴的基本轴径为

                                                      d\geqslant A\sqrt[3]{\frac{p}{n}}                                                                     (1-1)

 式子中,d为轴的基本直径(mm);p为轴所传递的额定功率(kW);n为轴的转速(r/min);

A为轴的材料系数,取决于材料的力学性能。如下表所示;

空心传动轴的基本轴径为

                                                           D\geqslant A\sqrt[3]{\frac{p}{\left ( 1-\alpha ^{4} \right )n}}                                                  (1-2)

式子中,D为空心传动轴外径;α为空心轴内径d与外径D的比值,即

                                                                  \alpha = \frac{d}{D}                                                               (1-3)

对于表中A的取值,若轴受横向力较小,工作条件较好则取较小的A值,反之则取较大值。

轴径的选取,以式子(1-1)或(1-2)得到的轴径为估算结果,即轴径参考值,应进一步考虑以下因素才能最终确定轴的直径:

  1. 如果轴上要切环形槽(如螺纹退刀槽、磨削越程槽等)、车螺纹等,为弥补因此引起强度的削弱,要适当加大轴的直径。
  2. 按公式计算出来的轴径往往不是一个整数,如会得到43.57mm、19.35mm这样的数值。直接使用这种数值会造成种种不便,因此应取一个略大于它的整数,称为“取圆整值”。可参考GB/T 2822-2005《标准尺寸》中给出的推荐值。

 1.3  轴的结构设计

 轴在设计中需要处理的问题有:轴在机箱机架上的固定、相关零件在轴上的轴向固定和周向固定、轴的加工和装拆工艺要求、降低应力集中、提高疲劳强度等。

轴的一些术语:轴上与轴承配合的轴段称为轴颈;与其他零件配合的轴端称为轴头;连接轴颈与轴头的非配合部分统称为轴身;轴段直径突变的台阶称为轴肩;全轴直径最大的那一窄段称为轴环;

1.3.1 轴在机箱机架上的固定

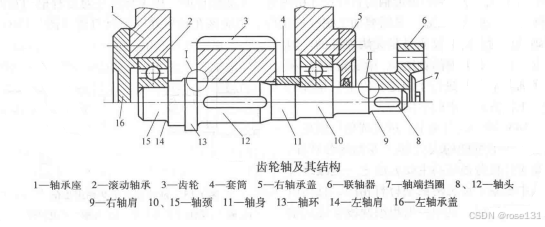

轴在机箱机架上的固定,如下图所示,轴的左右各有一个轴承盖,两个轴承盖均用螺钉固定在机箱机架上,左端的轴承座1属于机箱机架的一部分。轴肩14通过滚动轴承2紧靠着左轴承盖16,使这根轴也不能向左移动;此轴轴环13又通过齿轮、套筒和滚动轴承紧靠着右轴承盖5,使这根轴也不能向右移动。这样就实现了轴在机箱机架上的轴向固定。

零件在轴上的轴向和周向固定,齿轮3和联轴器6这两个零件需要在轴上固定。它们都用键连接的形式实现了周向固定。齿轮3被轴环13和套筒4 “卡住” 而实现轴向固定;联轴器6被轴肩9和轴端挡圈7 “卡住” 而实现轴向固定。

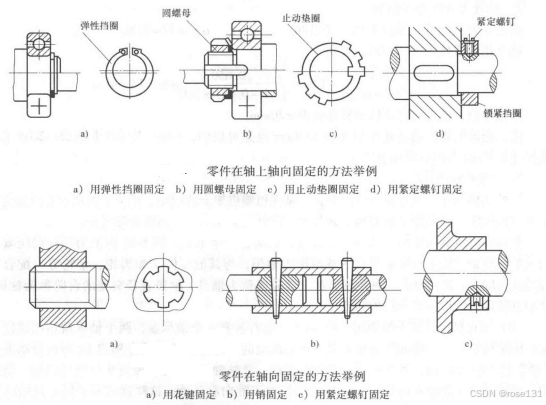

 使零件在轴上固定的方法有很多,如弹性挡圈固定、圆螺母、止动垫圈、紧定螺钉等。这些方法的优缺点各不相同,选用时可参考相关资料。
