Java GridLayout（网格布局）布局管理器

GridLayout（网格布局）

​ GridLayout 布局管理器将容器分割成纵横线分隔的网格 ， 每个网格所占的区域大小相同。当向使用 GridLayout 布局管理器的容器中添加组件时， 默认从左向右、 从上向下依次添加到每个网格中 。 与 FlowLayout不同的是，放置在 GridLayout 布局管理器中的各组件的大小由组件所处的区域决定(每 个组件将自动占满整个区域) 。

构造方法	方法功能
GridLayout(int rows,in t cols)	采用指定的行数、列数，以及默认的横向间距、纵向间距将容器 分割成多个网格
GridLayout(int rows,int cols,int hgap,int vgap)	采用指定 的行数、列 数 ，以及指定的横向间距 、 纵向间距将容器分割成多个网格。

案例：

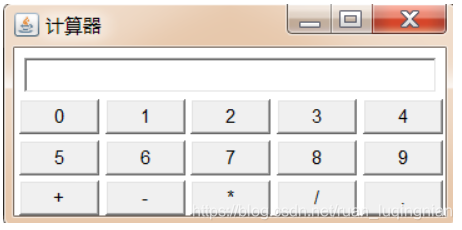

​ 使用Frame+Panel，配合FlowLayout和GridLayout完成一个计算器效果。

​

代码：

import java.awt.*;

public class GridLayoutDemo{

    public static void main(String[] args) {

        //1.创建Frame对象，并且标题设置为计算器
        Frame frame = new Frame("计算器");

        //2.创建一个Panel对象，并且往Panel中放置一个TextField组件
        Panel p1 = new Panel();
        p1.add(new TextField(30));

        //3.把上述的Panel放入到Frame的北侧区域
        frame.add(p1,BorderLayout.NORTH);

        //4.创建一个Panel对象，并且设置其布局管理器为GridLayout
        Panel p2 = new Panel();
        p2.setLayout(new GridLayout(3,5,4,4));

        //5.往上述Panel中，放置15个按钮，内容依次是：0,1,2,3,4,5,6，7,8,9，+，-，*，/,.
        for (int i = 0; i < 10; i++) {
            p2.add(new Button(i+""));
        }
        p2.add(new Button("+"));
        p2.add(new Button("-"));
        p2.add(new Button("*"));
        p2.add(new Button("/"));
        p2.add(new Button("."));

        //6.把上述Panel添加到Frame的中间区域中国
        frame.add(p2);
        //7.设置Frame为最佳大小
        frame.pack();

        //8.设置Frame可见
        frame.setVisible(true);

    }
}

GridBagLayout

GridBagLayout 布局管理器的功能最强大 ， 但也最复杂，与 GridLayout 布局管理器不同的是， 在GridBagLayout 布局管理器中，一个组件可以跨越一个或多个网格 ， 并可以设置各网格的大小互不相同，从而增加了布局的灵活性 。 当窗口的大小发生变化时 ， GridBagLayout 布局管理器也可以准确地控制窗口各部分的拉伸 。

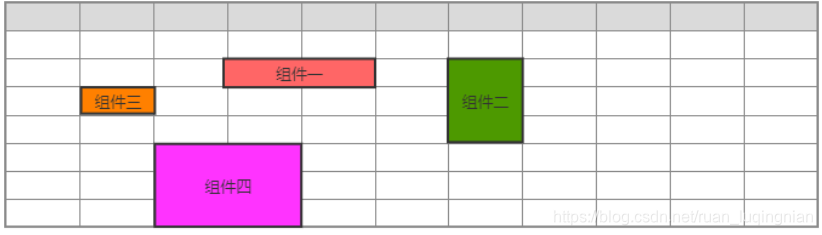

由于在GridBagLayout 布局中，每个组件可以占用多个网格，此时，我们往容器中添加组件的时候，就需要具体的控制每个组件占用多少个网格，java提供的GridBagConstaints类，与特定的组件绑定，可以完成具体大小和跨越性的设置。

GridBagConstraints API:

成员变量	含义
gridx	设置受该对象控制的GUI组件左上角所在网格的横向索引
gridy	设置受该对象控制的GUI组件左上角所在网格的纵向索引
gridwidth	设置受该对象控制的 GUI 组件横向跨越多少个网格,如果属性值为 GridBagContraints.REMAIND,则表明当前组件是横向最后一个组件，如果属性值为GridBagConstraints.RELATIVE,表明当前组件是横向倒数第二个组件。
gridheight	设置受该对象控制的 GUI 组件纵向跨越多少个网格，如果属性值为 GridBagContraints.REMAIND,则表明当前组件是纵向最后一个组件，如果属性值为GridBagConstraints.RELATIVE,表明当前组件是纵向倒数第二个组件。
fill	当"显示区域"大于"组件"的时候,如何调整组件 ： GridBagConstraints.NONE : GUI 组件不扩大 GridBagConstraints.HORIZONTAL: GUI 组件水平扩大 以 占据空白区域 GridBagConstraints.VERTICAL: GUI 组件垂直扩大以占据空白区域 GridBagConstraints.BOTH: GUI 组件水平 、 垂直同时扩大以占据空白区域.
ipadx	设置受该对象控制的 GUI 组件横向内部填充的大小，即 在该组件最小尺寸的基础上还需要增大多少.
ipady	设置受该对象控制的 GUI 组件纵向内部填充的大小，即 在该组件最小尺寸的基础上还需要增大多少.
insets	设置受该对象控制 的 GUI 组件的 外部填充的大小 ， 即该组件边界和显示区 域边界之间的 距离 .
weightx	设置受该对象控制 的 GUI 组件占据多余空间的水平比例， 假设某个容器 的水平线上包括三个 GUI 组件， 它们的水平增加比例分别是 1 、 2 、 3 ， 但容器宽度增加 60 像素 时，则第一个组件宽度增加 10 像素 ， 第二个组件宽度增加 20 像素，第三个组件宽度增加 30 像 素。 如 果其增 加比例为 0 ， 则 表示不会增加 。
weighty	设置受该对象控制 的 GUI 组件占据多余空间的垂直比例
anchor	设置受该对象控制 的 GUI 组件在其显示区域中的定位方式: GridBagConstraints .CENTER (中 间 ) GridBagConstraints.NORTH (上中 ) GridBagConstraints.NORTHWEST (左上角) GridBagConstraints.NORTHEAST (右上角) GridBagConstraints.SOUTH (下中) GridBagConstraints.SOUTHEAST (右下角) GridBagConstraints.SOUTHWEST (左下角) GridBagConstraints.EAST (右中) GridBagConstraints.WEST (左中)

GridBagLayout使用步骤：

1.创建GridBagLaout布局管理器对象，并给容器设置该布局管理器对象；

2.创建GridBagConstraints对象，并设置该对象的控制属性：

	gridx: 用于指定组件在网格中所处的横向索引；

	gridy: 用于执行组件在网格中所处的纵向索引；

	gridwidth: 用于指定组件横向跨越多少个网格；

	gridheight: 用于指定组件纵向跨越多少个网格；

3.调用GridBagLayout对象的setConstraints(Component c,GridBagConstraints gbc )方法，把即将要添加到容器中的组件c和GridBagConstraints对象关联起来；

4. 把组件添加到容器中；

案例：

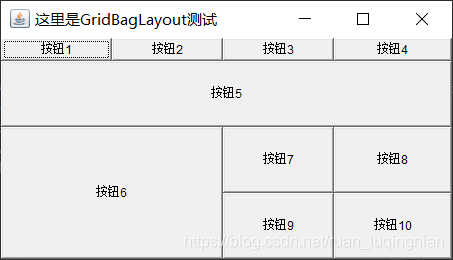

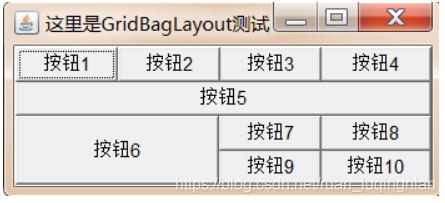

​ 使用Frame容器，设置GridBagLayout布局管理器，实现下图中的效果：

​

演示代码：

import java.awt.*;

public class GridBagLayoutDemo {

    public static void main(String[] args) {
        //1.创建Frame对象
        Frame frame = new Frame("这里是GridBagLayout测试");

        //2.创建GridBagLayout对象
        GridBagLayout gbl = new GridBagLayout();

        //3.把Frame对象的布局管理器设置为GridBagLayout
        frame.setLayout(gbl);

        //4.创建GridBagConstraints对象
        GridBagConstraints gbc = new GridBagConstraints();

        //5.创建容量为10的Button数组
        Button[] bs = new Button[10];

        //6.遍历数组，初始化每一个Button
        for (int i = 0; i < bs.length; i++) {
            bs[i] = new Button("按钮"+(i+1));
        }

        //7.设置所有的GridBagConstraints对象的fill属性为GridBagConstraints.BOTH,当有空白区域时，组件自动扩大占满空白区域
        gbc.fill=GridBagConstraints.BOTH;

        //8.设置GridBagConstraints对象的weightx设置为1,表示横向扩展比例为1
        gbc.weightx=1;

        //9.往frame中添加数组中的前3个Button
        addComponent(frame,bs[0],gbl,gbc);
        addComponent(frame,bs[1],gbl,gbc);
        addComponent(frame,bs[2],gbl,gbc);

        //10.把GridBagConstraints的gridwidth设置为GridBagConstraints.REMAINDER,则表明当前组件是横向最后一个组件
        gbc.gridwidth=GridBagConstraints.REMAINDER;

        //11.把button数组中第四个按钮添加到frame中
        addComponent(frame,bs[3],gbl,gbc);


        //12.把GridBagConstraints的weighty设置为1，表示纵向扩展比例为1
        gbc.weighty=1;

        //13.把button数组中第5个按钮添加到frame中
        addComponent(frame,bs[4],gbl,gbc);

        //14.把GridBagConstaints的gridheight和gridwidth设置为2，表示纵向和横向会占用两个网格
        gbc.gridheight=2;
        gbc.gridwidth=2;

        //15.把button数组中第6个按钮添加到frame中
        addComponent(frame,bs[5],gbl,gbc);

        //16.把GridBagConstaints的gridheight和gridwidth设置为1，表示纵向会占用1个网格
        gbc.gridwidth=1;
        gbc.gridheight=1;
        //17.把button数组中第7个按钮添加到frame中
        addComponent(frame,bs[6],gbl,gbc);

        //18.把GridBagConstraints的gridwidth设置为GridBagConstraints.REMAINDER,则表明当前组件是横向最后一个组件
        gbc.gridwidth=GridBagConstraints.REMAINDER;

        //19.把button数组中第8个按钮添加到frame中
        addComponent(frame,bs[7],gbl,gbc);

        //20.把GridBagConstaints的gridwidth设置为1，表示纵向会占用1个网格
        gbc.gridwidth=1;

        //21.把button数组中第9、10个按钮添加到frame中
        addComponent(frame,bs[8],gbl,gbc);
        addComponent(frame,bs[9],gbl,gbc);

        //22.设置frame为最佳大小
        frame.pack();

        //23.设置frame可见
        frame.setVisible(true);
    }

    public static void addComponent(Container container,Component c,GridBagLayout gridBagLayout,GridBagConstraints gridBagConstraints){
        gridBagLayout.setConstraints(c,gridBagConstraints);
        container.add(c);
    }
}
