001 | 电子电路实验工具——面包板

1、面包板介绍

面包板是一种用于电子电路实验的工具，它允许电子爱好者、学生和工程师在不需要焊接的情况下构建和测试电路。面包板的设计使得电子元件可以轻松地插入和拔出，这对于快速原型设计和实验非常有用。

2、面包板特点

面包板通常由一块塑料板组成，上面有许多小孔，这些小孔内部连接着金属片。这些金属片按照一定的模式连接在一起，形成行（通常为横向）和列（通常为纵向）。面包板中央通常有一条或多条未连接的区域，称为“中间沟槽”或“中心沟”，而两侧的列则通常连接在一起，用作电源线。

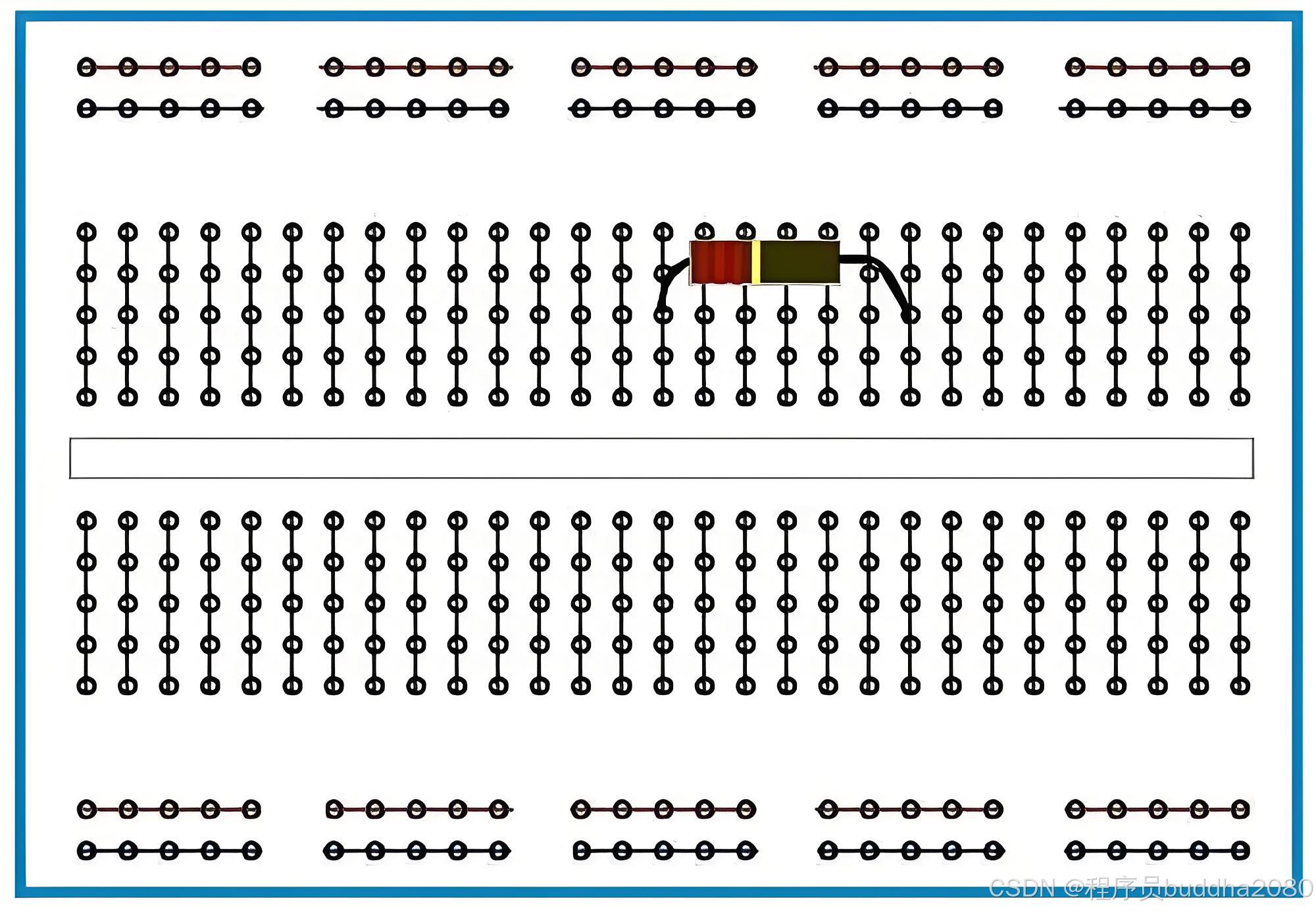

3、面包板外观图

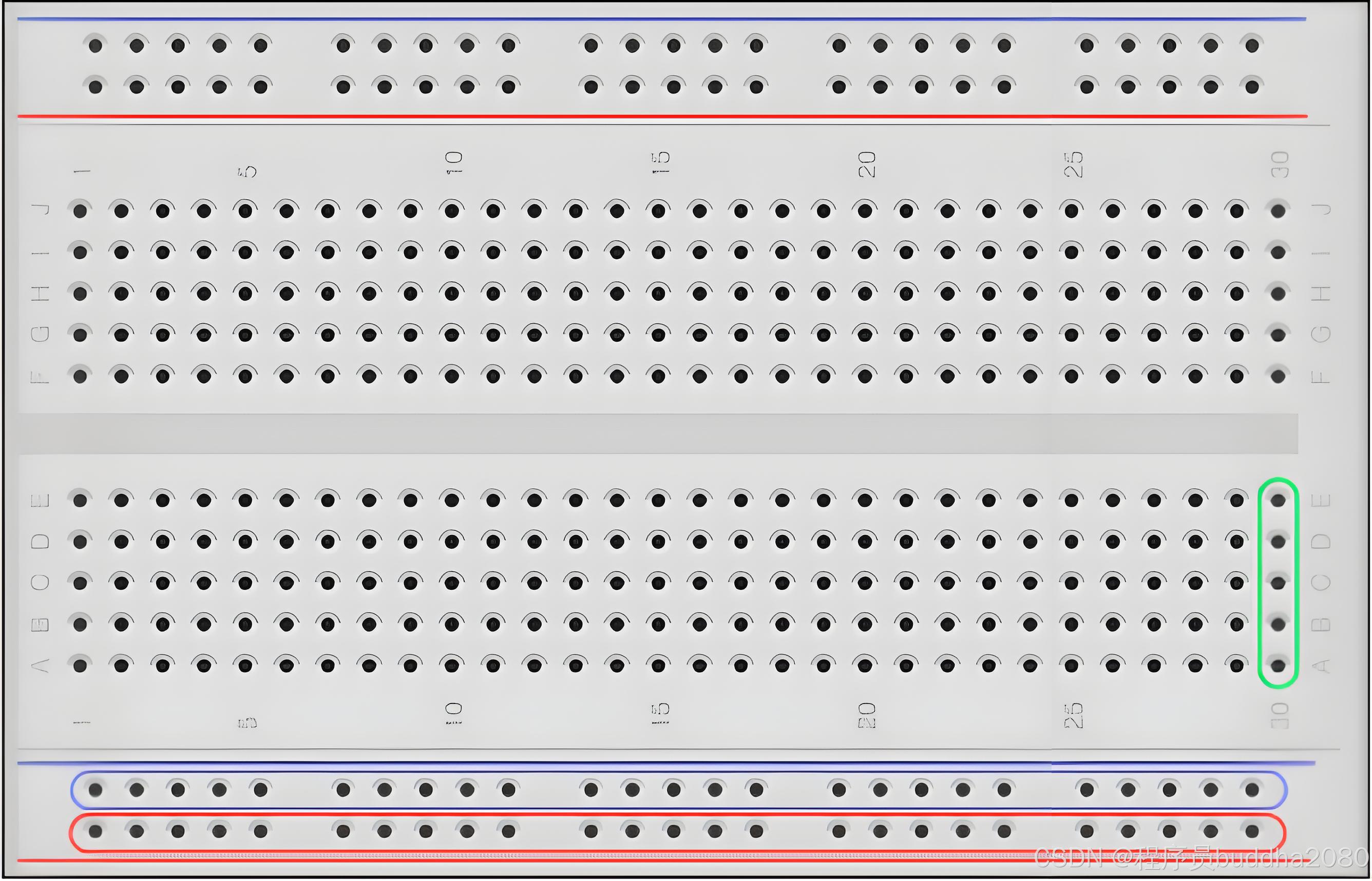

4、面包板原理图

5、面包板使用步骤

• 准备元件：选择需要使用的电子元件，如电阻、电容、二极管、晶体管等。 规划布局：在纸上或脑海中规划好电路的布局，确定各个元件的位置。
• 插入元件：根据规划，将元件的引脚插入面包板相应的孔中。注意方向性元件（如二极管、晶体管）的正确放置。
• 连接电源：将电源线连接到面包板的电源列，并确保电路与电源正确连接。 测试电路：接通电源，使用万用表或其他测试设备检查电路是否正常工作。
• 调整优化：如果电路不工作或表现不佳，检查并调整元件位置或连接方式。

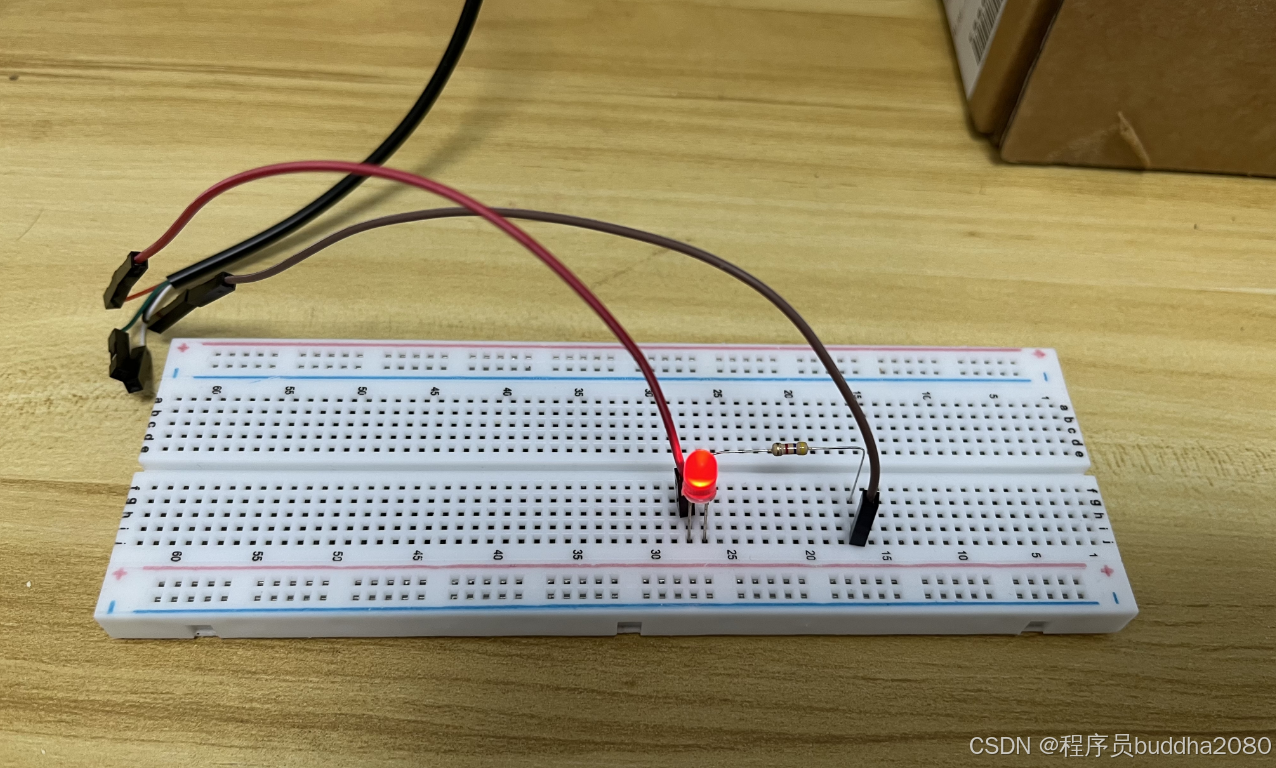

6、使用示例
