（蕊源）RY3835 SOT-23-6 18V 3A 600KHz同步降压调节器 DC-DC电源芯片

产品描述

RY3835是一个高频、同步、校流、降压、开关模式转换器，具有内部功率模块。它提供了一个非常紧凑的解决方案，以在一个广泛的输入电源范围内实现4a峰值输出电流，具有良好的负载和线路调节。RY3835需要最少数量的现成的外部组件，并可在一个节省空间的SOT23-6包

产品特点

宽4V至18V工作输入范围3A连续输出电流

600 kHz开关频率短路保护

内置过电流限制保护装置，内置过电压保护装置

内部节能模式（PFM/PWM）内部软启动

70mΩ/50mΩ低RDS（接通）内部功率MOSFET

0.765V输出可调，不需要肖特基二极管

综合内部补偿热停机

可在SOT23-6软件包-40°C到+85°C的温度范围内提供

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

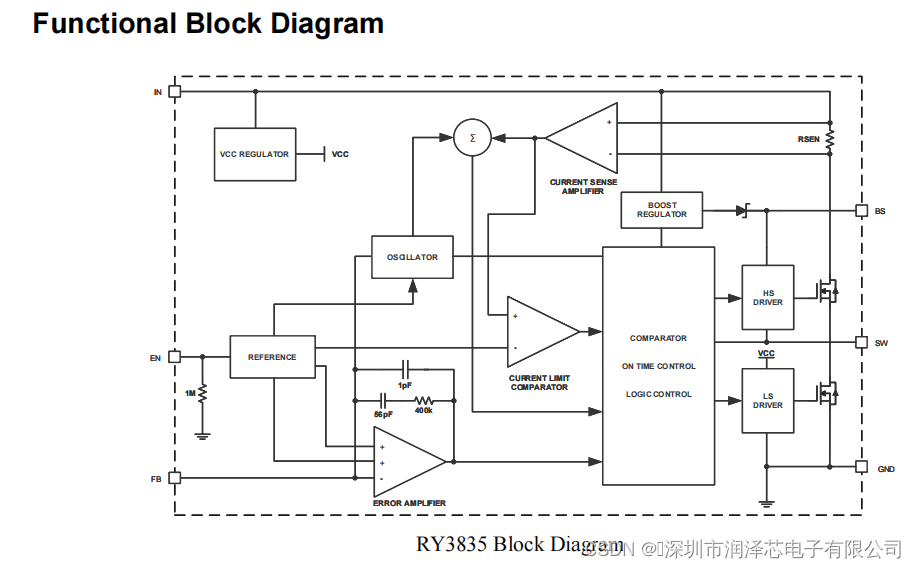

RY3835是一个电流模式降压DC/DC转换器，提供了优秀的瞬态响应，没有额外的外部补偿组件。该设备包含一个内部、低电阻、高电压功率的MOSFET，并在高600 KHz的工作频率下工作，以确保一个紧凑、高效的设计和优良的交流和直流性能。

误差放大器将FB引脚电压与内部FB参考值（VFB）进行比较，并输出与两者之间的差值成比例的电流。该输出电流用于充放电，内部补偿网络用于控制功率MOSFET电流。优化后的内部补偿网络使外部组件的数量最小化，简化了控制回路的设计。

采用软启动方式，防止启动时变频器输出电压过调。当芯片启动时，内部电路会产生一个软启动电压（SS），从0V上升到0.765V。当它低于内参考（REF）时，SS覆盖REF，因此误差放大器使用SS作为参考。当SS高于REF时，REF恢复控制。SS时间从内部最大增加到1.2 ms。
