(航天民芯)代理 MT3608 SOT-23-6 DC-DC电源芯片

产品描述

MT3608是一个恒定频率、6引脚SOT23电流模式升压转换器,旨在用于小型、低功耗的应用。MT3608的开关频率为1.2MHz,并允许使用2毫米或更低高度的微型、低成本的电容器和电感器。内部软启动导致注入电流小,延长电池寿命。MT3608的特点是在光负载下自动切换到脉冲频率调制模式。MT3608包括欠压锁定保护、限流保护和热过载保护,以防止在输出过载时发生的损坏。MT3608有一个小的6针SOT-23包。

标题  DC-DC电源芯片

产品特点

集成80mΩ电源MOSFET

2V至24V的输入电压

1.2MHz固定开关频率

内部4A开关电流限制

可调输出电压内部补偿

高达28V的输出电压,自动脉冲频率调制模式,在光负载高达97%的效率

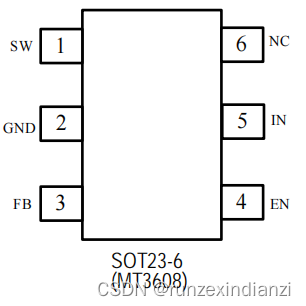

可在一个6针SOT23-6包

  深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

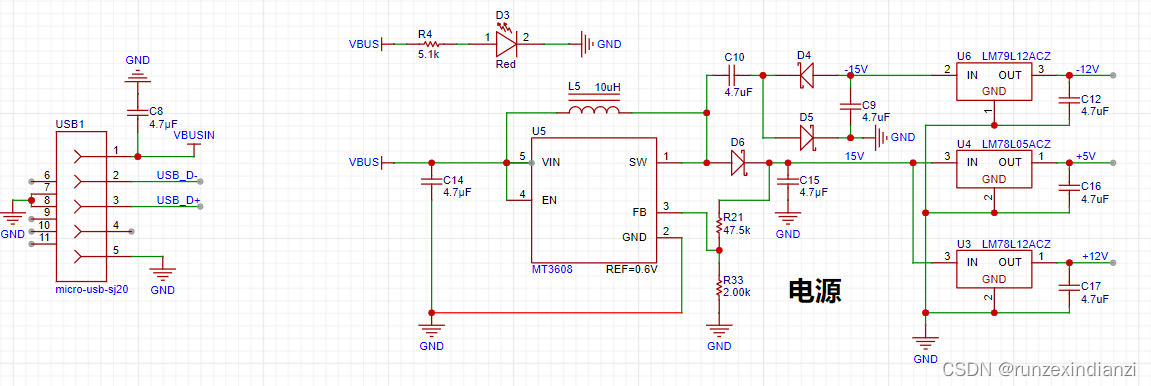

MT3608是一个升压芯片,VBUS是USB处取的5V,然后通过MT3608升压到15V,并且额外通过二极管和电容,产生一个负压,然后过79L12(负压LDO芯片,注意不是78L12),稳压到-12V给运算放大器使用

 深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

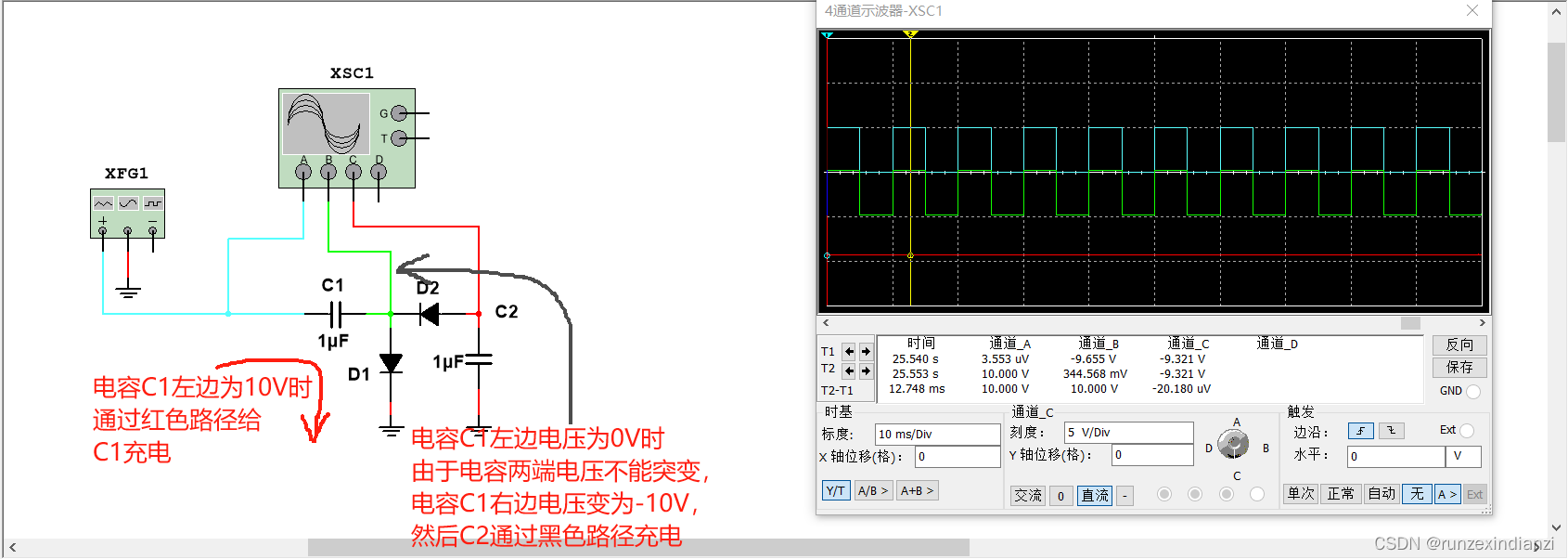

关于这个负压部分,我们单独画出来,如下面的仿真图,看着清晰,仿真采用了一个信号发生器来模拟MT3608的SW管脚的开关波形在开关波形处于高电平时,电容C1通过二极管D1到GND充电,近似电容左边电压为10V(10V是函数发生器随便设的),右边0V(忽略二极管压降,仿真可以看到有二极管压降)

  深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

然后开关波形处于低电平时,由于电容两端的电压不能突变,此时电容C1的左边电压为0V,而C1电容若想维持两端电压为10V的话,那么右边电压只能变为-10V,然后电容C2通过黑色路径充电,从而实现产生负压。

产生负压后可以加稳压管,或者加负压LDO去稳压都可以,需要注意这个电荷泵产生负压的带载能力有限,只适合小电流的应用场景(比如运算放大器的负电源供电)

这个电路的负压也算是比较经典,因为在一些液晶驱动或者墨水屏驱动电路中也能看到这种负压电路的身影。下图截自LCD驱动电路,和墨水屏驱动电路。这两个电路就不做解释了,相信您已经理解了这个电荷泵的原理。第一张图的升压部分和负压部分异曲同工,相信您也看得懂了

 深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin
深圳市润泽芯电子有限公司 18028788507

​​​​​​​





### MT3608 改进电路设计方案 #### 设计目标 MT3608 是一款高效的 DC-DC 升压转换器,广泛用于便携式设备中。为了提升其性能并满足特定应用场景的需求,可以考虑以下几个方面的改进: #### 输入电压范围扩展 通过优化输入滤波电容和保护二极管的选择,能够有效扩大 MT3608 的工作电压范围。通常情况下,建议选用耐压更高的陶瓷电容器作为输入端滤波电容,并增加 TVS 管以增强过压保护能力[^1]。 ```cpp // 增强型输入保护电路示例 #define INPUT_VOLTAGE_MIN 2.5f // 扩展后的最小输入电压 (V) #define INPUT_VOLTAGE_MAX 28.0f // 扩展后的最大输入电压 (V) void setupInputProtection() { pinMode(TVS_PIN, OUTPUT); } ``` #### 输出稳定性提升 针对输出纹波较大的情况,在原有基础上添加 LC 滤波网络有助于降低输出噪声水平。具体来说,可以在输出端串联一个小型铁氧体磁珠与额外的电解电容组合使用,以此改善负载瞬态响应特性[^2]。 ```cpp // 添加LC滤波网络代码片段 float outputCapacitance = 470e-6; // 新增电解电容值(F) int inductorValue = 10uH; // 铁氧体磁珠感量(H) void applyLcFilter() { addComponent(inductorValue); // 插入铁氧体磁珠 connectCapacitor(outputCapacitance); // 连接新增电容 } ``` #### 效率优化措施 通过对反馈电阻 Rfb 和补偿电容 Ccomp 参数调整,可以使 MT3608 在不同工况下保持较高的工作效率。此外,适当减小启动电流也能减少静态损耗,进一步提高整体效率. ```cpp // 调整反馈回路参数函数定义 void optimizeEfficiency(float desiredVoltage) { setRfb(desiredVoltage / V_REF * RFB_RATIO); // 设置合适的反馈电阻阻值 setCcomp(COMPENSATION_CAPACITOR_VALUE); // 配置补偿电容大小 } const float V_REF = 0.8f; // 内部参考电压(V) const double RFB_RATIO = 1.25; // 反馈分压比例系数 double COMPENSATION_CAPACITOR_VALUE = 10e-9; // 补偿电容初始设定(nF) ```
