产品描述

RY6212-ADJ系列是使用CMOS工艺制造的高精度、低噪声、正电压LDO调节器。该系列实现了高纹波抑制和低损耗，包括一个标准电压源、一个纠错、电流限制器和一个相位补偿电路加上一个驱动晶体管。外部输出反馈，客户可以很容易地获得所需的电压。为了使负载电流不超过输出晶体管的电流容量，需要内置过电流保护、过温保护和短路保护。RY6212-ADJ可能具有电源状态良好的指示灯。当FB电压达到0.75V时，PG输出值较高。当FB低于0.7V时，PG输出量较低。内部运放器结构先进，输出电容器可以省略。

产品特点

可编程输出：最小电压可达0.8V

高精度： ± 1.5%

辍学电压：100 mV@50 mA（3.0V类型）

高波纹波阻波率：70 dB@100Hz

内部保护器：限流器、短保护器、超温保护器

低功耗：50μA（类型）

最小输出电流：350 mA（VIN≥VOUT+1V）

备用电流：小于0.1μA指令，功率良好

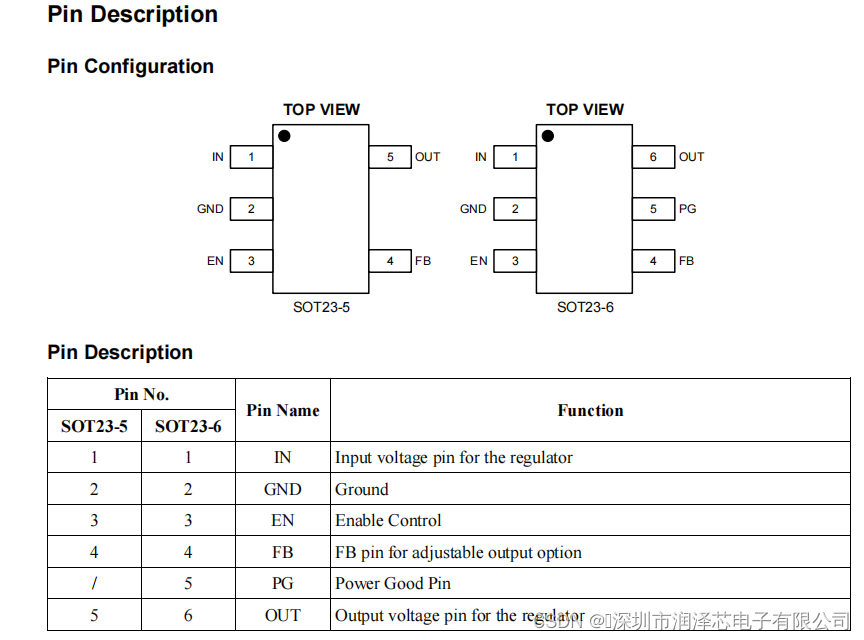

SOT23-5和SOT23-6包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

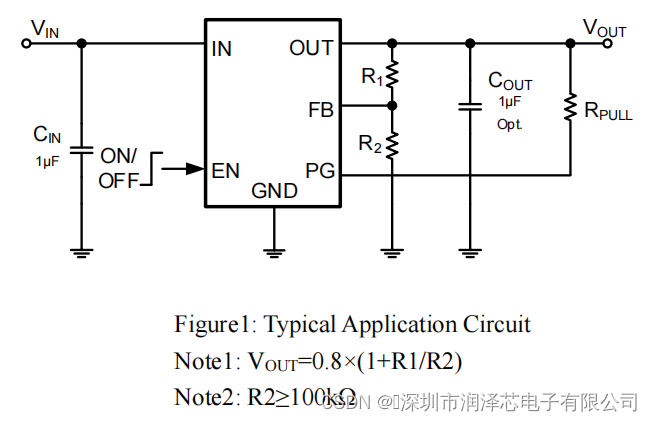

对于RY6212-ADJ系列，即使内置使用低ESR电容器作为相位补偿电路，也可以实现稳定的输出电压。为了保证相位补偿的有效性，我们建议将一个输出电容器（COUT）尽可能地连接到输出引脚（VOUT）和GND引脚上。请使用一个电容值为10uF的输出电容器。另外，请在VIN引脚和GND引脚之间连接一个10uF的输入电容器（CIN），以确保一个稳定的功率输入。如果电容器根据偏置和温度耗尽电容，则不能保证稳定的相位补偿。如果电容器取决于偏置和温度，请确保电容能保证实际电容

RY6212-ADJ系列包括固定电流限制器电路和反馈电路的组合，这有助于电流限流器和电路保护的操作。当负载电流达到电流极限水平时，固定电流限制器电路工作，输出电压下降。由于这种输出电压的下降，反馈电路工作，输出电压进一步下降，输出电流下降。当输出引脚短路时，约50 mA的电流流动
