（矽力杰）JW1502 SOT23-6 多模式一次侧调节（PSR）CV/CC控制器 电池管理

产品描述

JW1502是一种高性能的主侧调节（PSR）控制器，具有高精度的CV/CC控制系统，非常适用于充电器的应用。如果SEL引脚短于GND，集成电路还可以支持LED照明的准共振（QR）Buck恒定流拓扑结构。在CV模式下，JW1502采用了多模式控制，它采用了调幅（调幅）模式和（调频）FM模式的混合模式，从而提高了系统的效率和可靠性。在CC模式下，IC使用PFM控制与线和负载CC补偿。该集成电路可以实现音频无噪声操作，优化动态响应。内置的电缆下降补偿（CDC）功能可以提供良好的CV性能。

JW1502集成了低电压锁定（UVLO）、VDD过压保护（VDD OVP）、逐循环电流限（OCP）、短负载保护（SLP）、门夹紧和VDD夹紧的功能和保护。

产品特点

多模式PSR控制

针对PSR的无音频噪音操作

针对PSR的优化动态响应

低备用功率<70mW

±4% CC和CV调节

PSR CV模式下的可编程电缆跌落补偿（CDC）

内置交流线路及负荷制冷补偿

内置保护：短负载保护（SLP）片上热关闭（OTP）循环电流限制前缘堵塞（LEB）针浮动保护VDD UVLO，OVP & Clamp

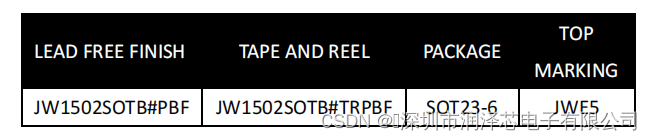

SOT23-6包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

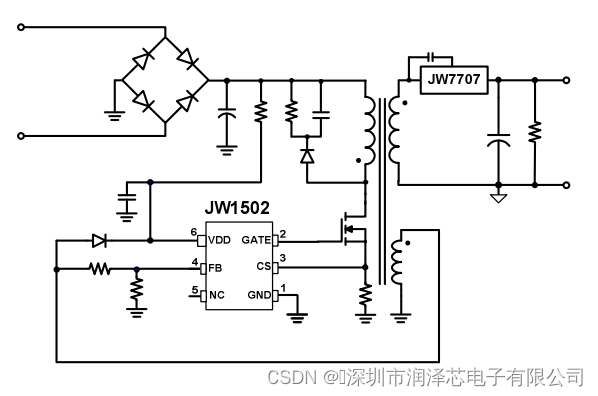

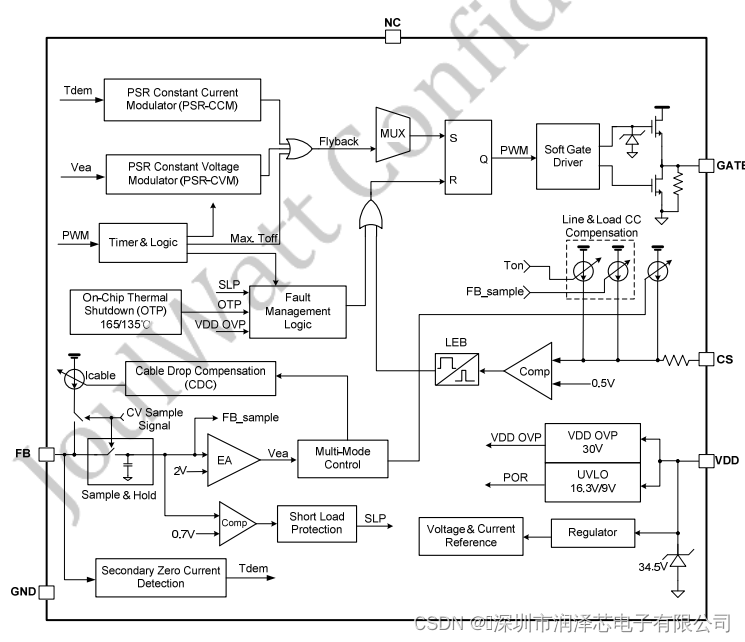

 JW1502是一种多模式、高度集成的DCM（不连续传导模式）一次侧调节（PSR）控制器。内置的高精度CV/CC控制与高级保护功能，使其适合离线小功率转换器的应用。

在一次侧控制中，在变压器能量转移到二次的过程中，感知辅助绕组上的输出电压。图2显示了JW1502中的CV采样信号定时波形。如图2所示，很明显，随着二次电流下降到零时，有一个下降的斜坡，表示总整流器VF下降，其电压下降。为了实现对辅助绕组上的二次输出电压的准确表示，CV采样信号屏蔽了泄漏电感的复位和振铃。当CV采样过程结束时，内部采样/保持（S&H）电路捕获误差信号，并通过内部误差放大器（EA）对其进行放大。EA的输出被发送到PSR恒压调制器（PSR-CVM）以进行CV控制。EA的内参考电压被调整为2V，且精度较高。
