（矽力杰）JW1765 SOT23-6 离线降压LED控制器，带PFC，无辅助绕组 LED驱动

产品描述

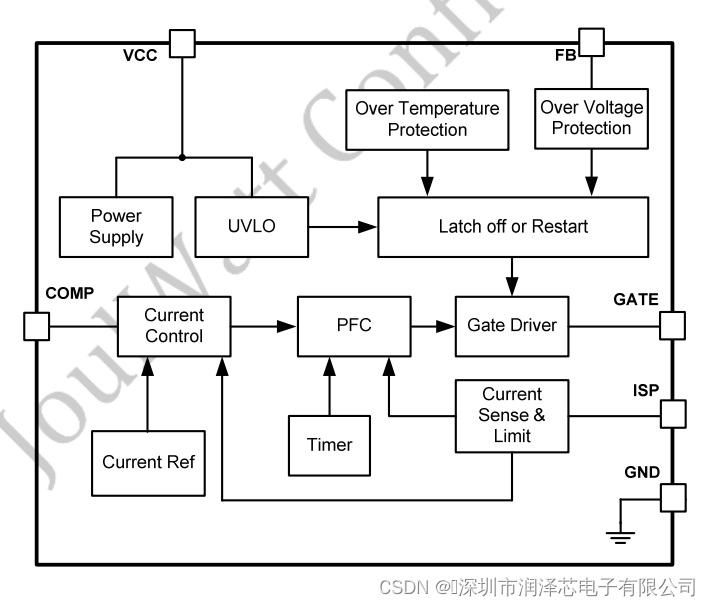

JW1765是一种具有高电流精度的恒流LED控制器，适用于单级降压功率因数校正的LED驱动器。通过直接对输出电流进行采样，可以实现输出电流的高精度。临界导电模式的操作减少了开关损耗，大大提高了效率。JW1765由输出端直接提供，不需要辅助绕组。JW1765具有多重保护功能，大大提高了系统的安全性和可靠性，包括VCC过压保护、VCC UVLO保护、短路保护、LED开路保护、逐循环电流限制和过温保护。

产品特点

无辅助绕组

线路调负荷调节电流精度

高功率因数，低输出电流-纹波

临界传导方式

宽操作，操作高

循环电流限制

LED短路保护，LED开路保护

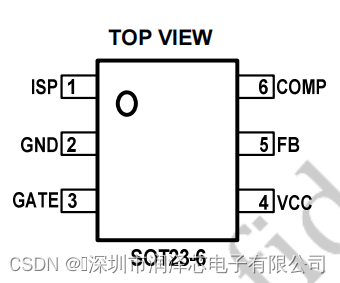

超温保护，紧凑型SOT23-6软件包

深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin



深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
V:runzexin

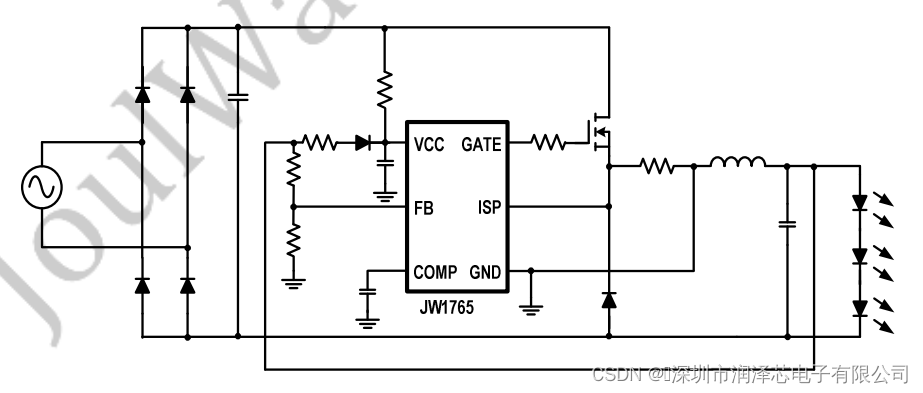

 JW1765是一种恒流LED控制器，适用于带有功率因数校正的非隔离降压LED系统。JW1765能实现优良的线路和负荷调节、效率高、低锅炉成本

当上拉电阻给VCC充电至21V时，栅极驱动信号开始开关，当输出足够时，输出开始向VCC引脚供电。一个内部电压钳连接到VIN针脚，以防止VCC过高。当VCC超过35V时，内部5 mA电流将VCC拉下。当VCC低于7V时，它将停止切换。

一个积分器配置应用于输出电流反馈回路，其中一个电容器连接到COMP引脚。对于离线应用，交叉频率应设置为远低于120Hz或100Hz的线路频率。为了具有良好的PFC性能，建议使用与COMP连接引脚的1µF电容器。
