产品描述

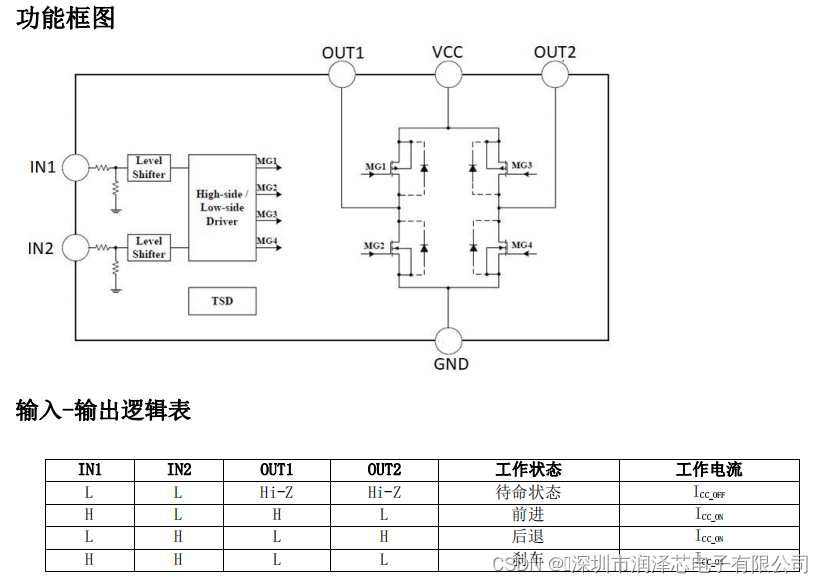

BL113 是专门为低电压工作系统而设计的低压直流 马达驱动芯片。集成了 4 个低电阻 MOS 和正转，反转，刹车和停止功能。BL113 保护功能，当发生输出短路时, 输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置的最高温度点后，内部电路关断内置的功率开关管，切断负载电流。

产品特点

工作电压范围：2.1-6.8V

低工作电流 (typ. 65uA)

低待机电流 (typ. 0.1uA)

持续工作电流 1.0A ，峰值电流 1.5A

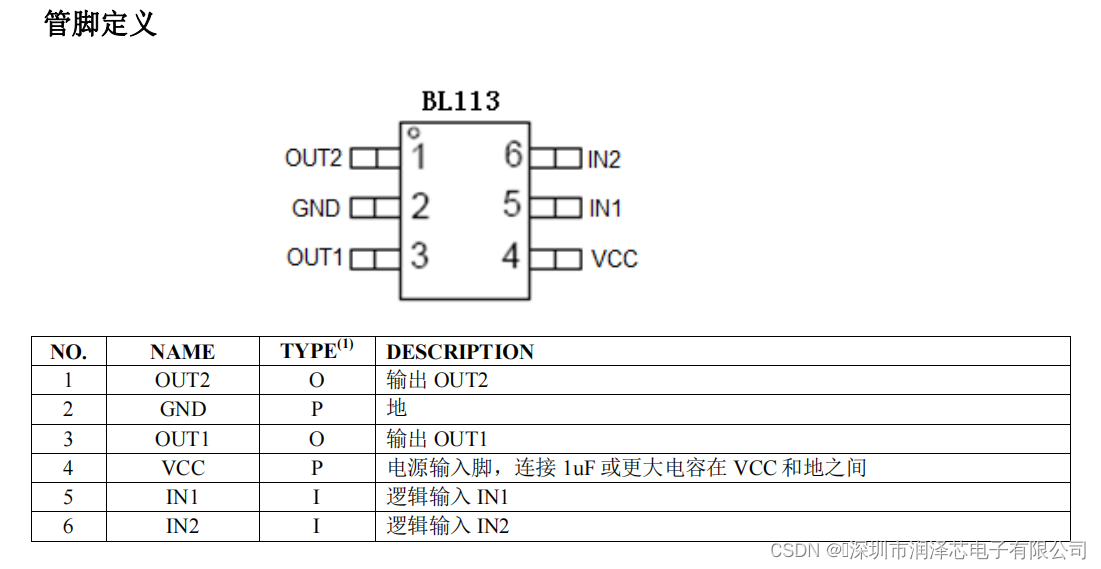

封装 SOT23-6
深圳市润泽芯电子有限公司
一级代理商可提供详细规格资料技术支持欢迎试样!
